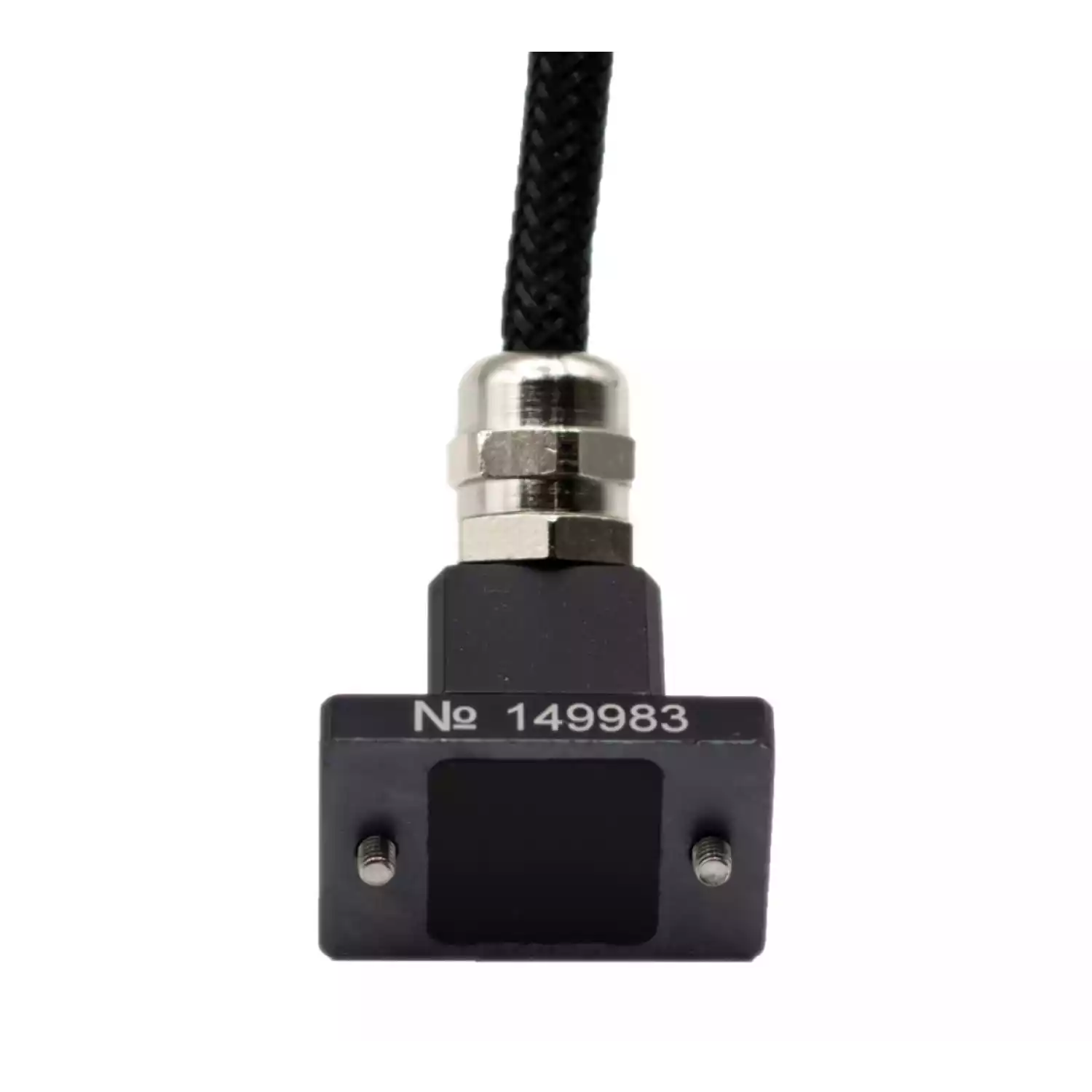

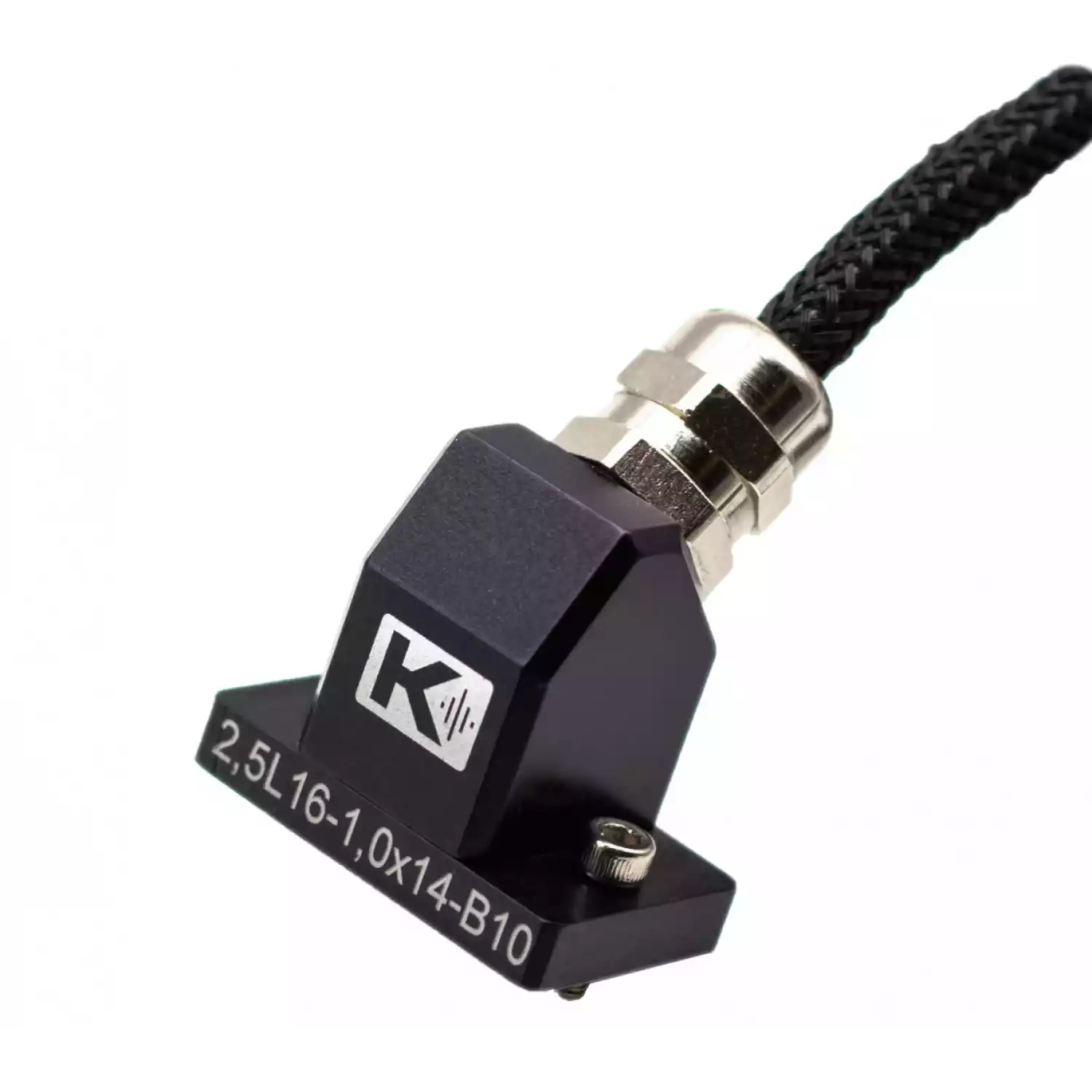

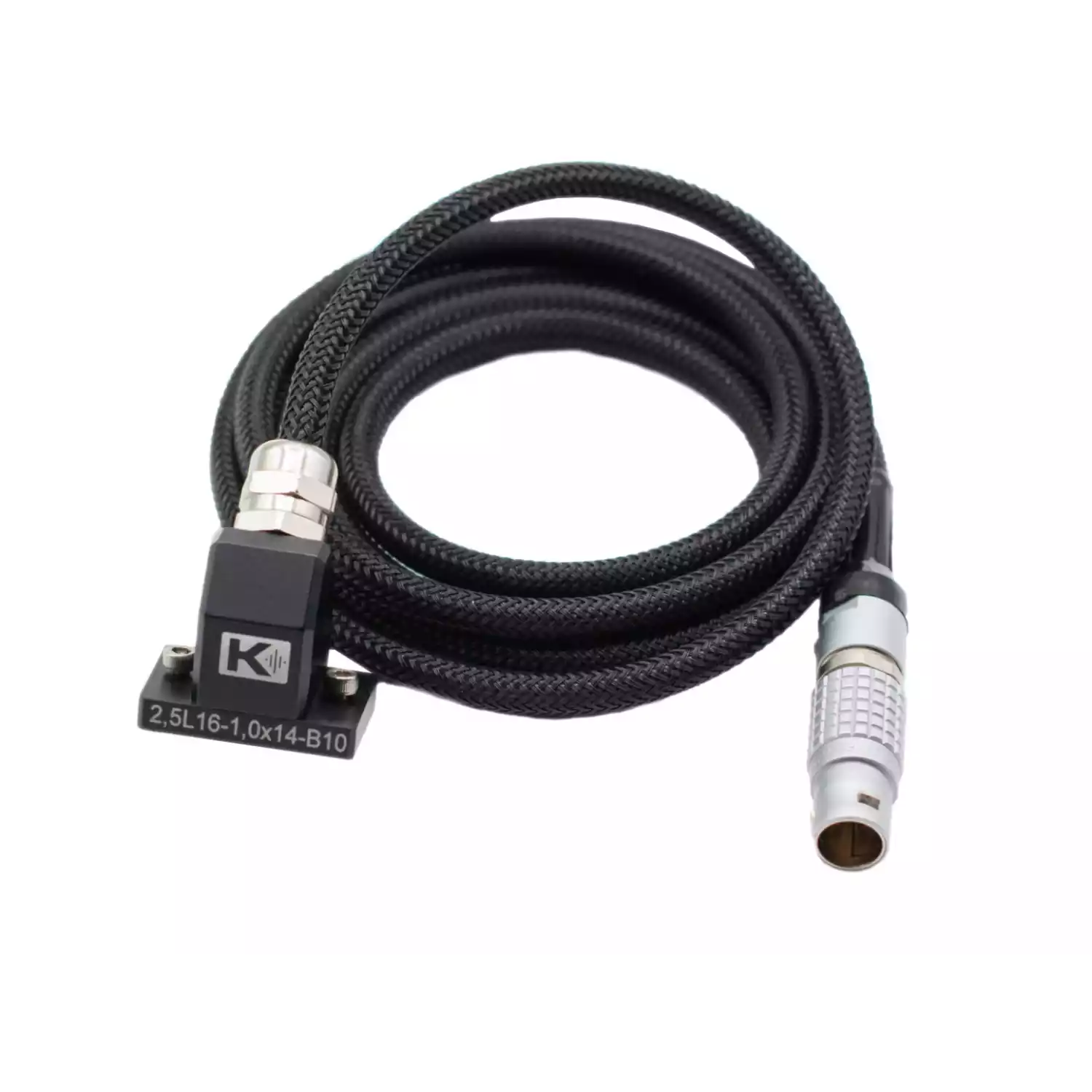

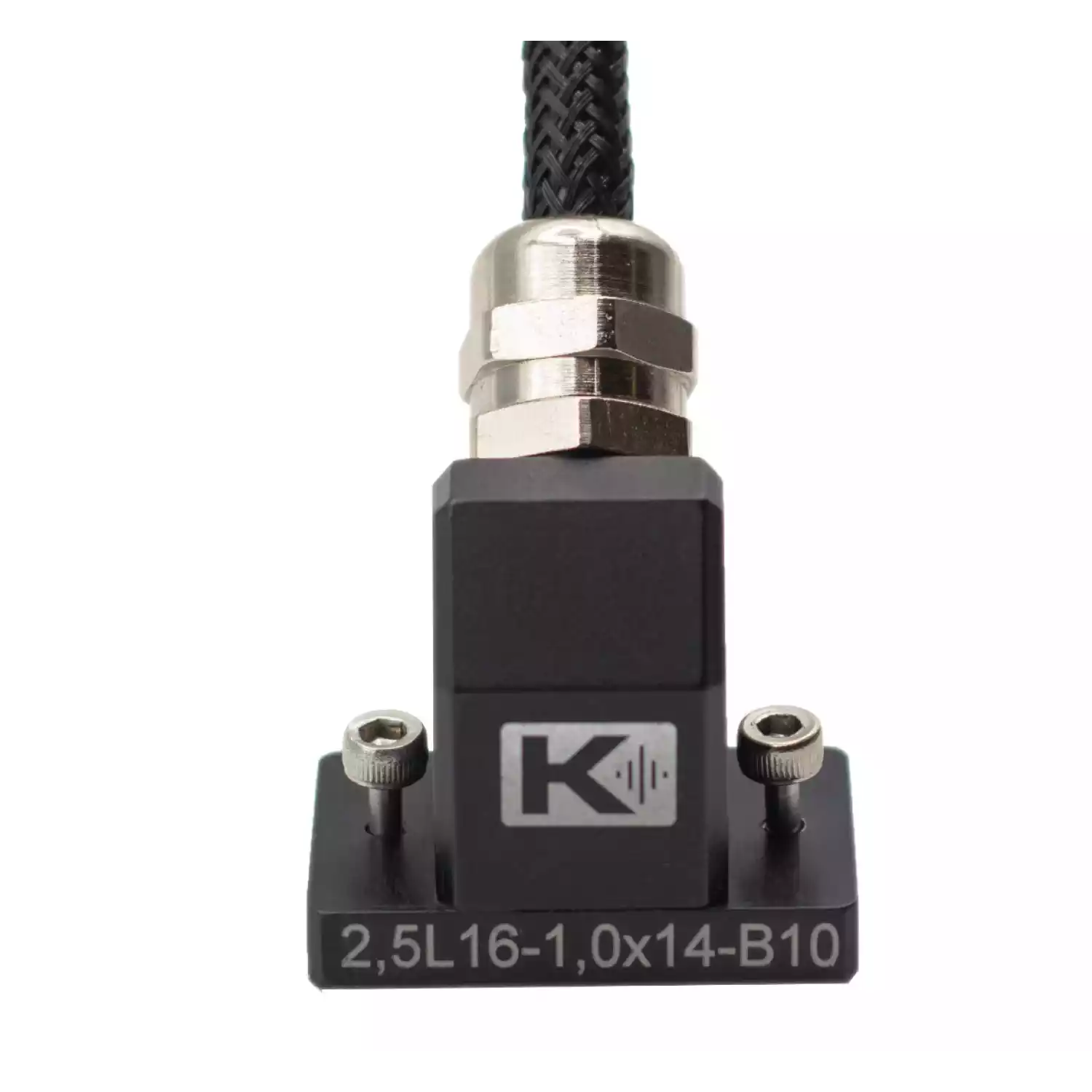

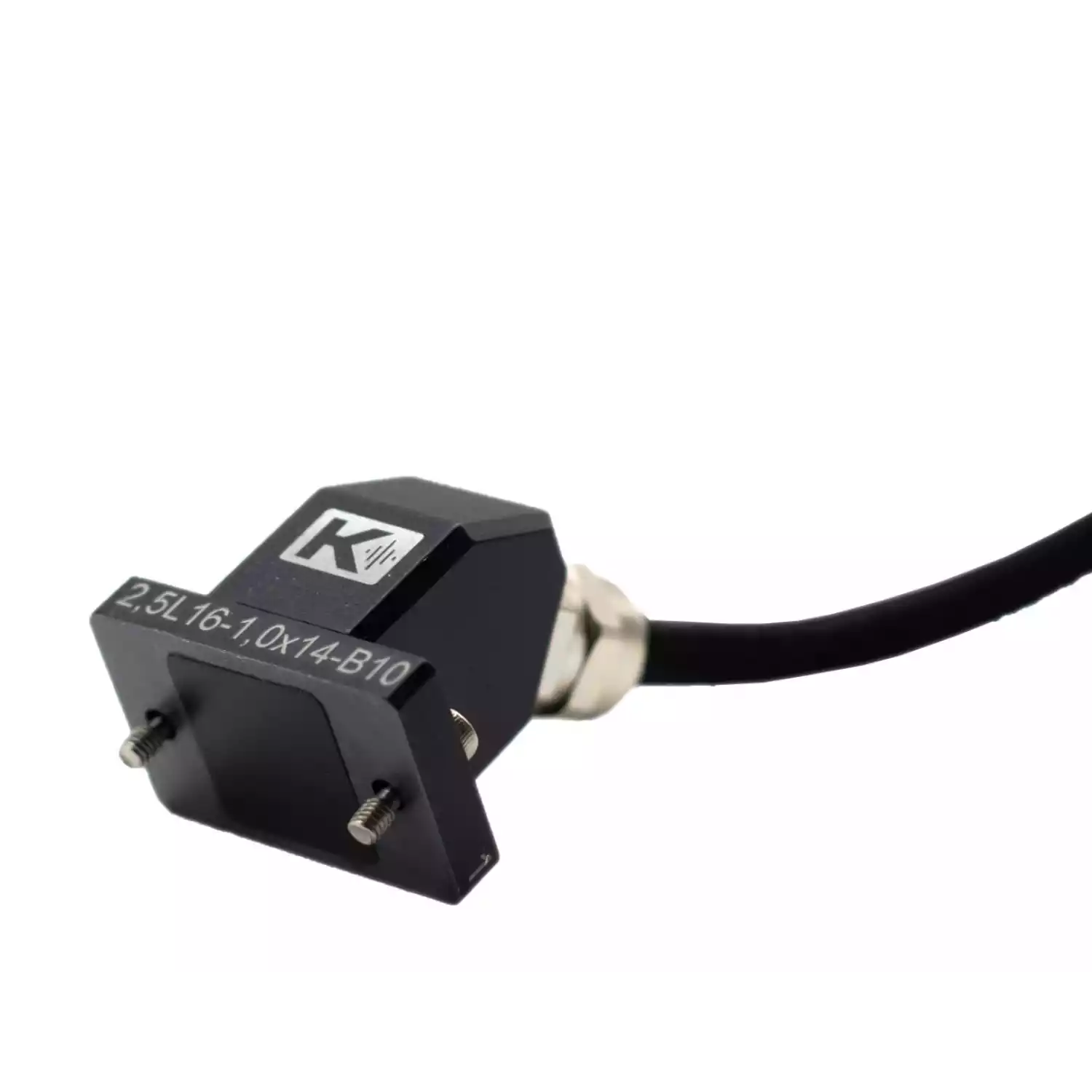

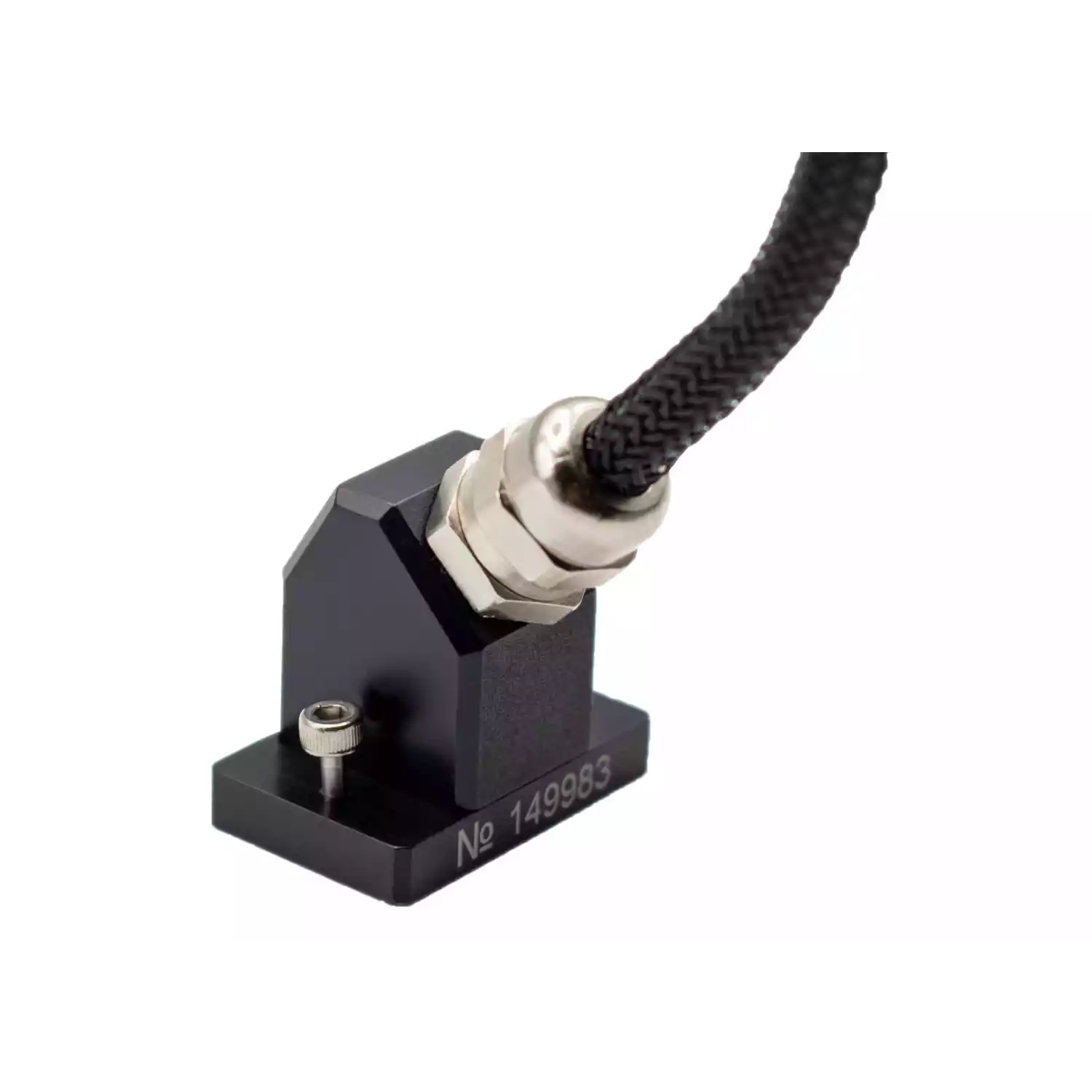

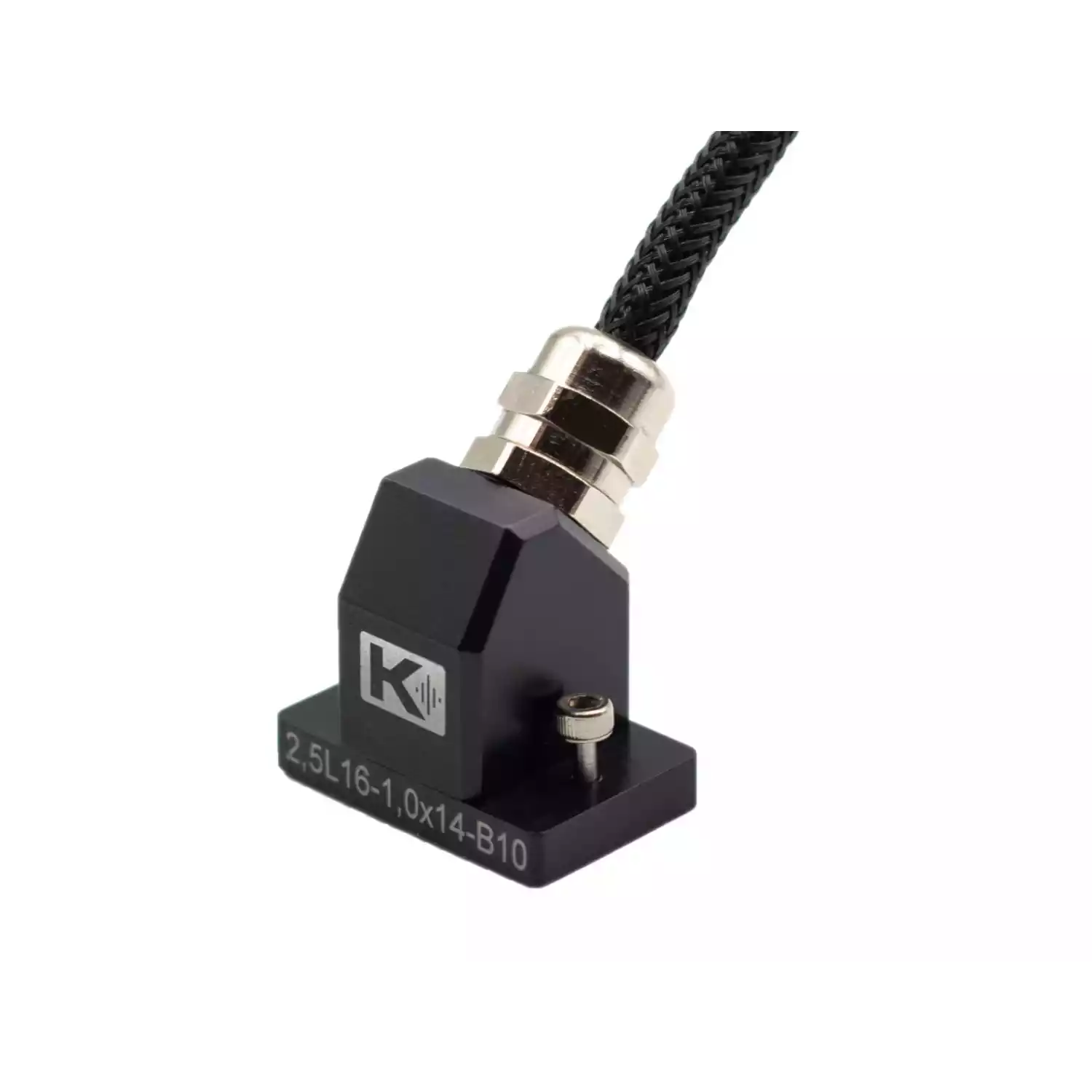

2,5L16-1х14-B10 фазированная решетка, 16 эл, 2,5 МГц

Ультразвуковая линейная фазированная антенная решетка с частотой 2,5МГц и размером 1х14мм для УЗ дефектоскопа УСД-60ФР.

Малогабаритный корпус и оптимальная чувствительность для контроля сварных соединений толщиной от 8 до 80 мм.
Согласующий слой оптимального расcчитан для материала Rexolite.

Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z


Малогабаритный корпус размера B10.

Частота УЗК
2,5 МГц
Количество элементов
16
Расстояние между центрами соседних элементов (р)
1,0 мм
Расстояние между элементами (g)
0,2 мм
Длина элемента (W)
14 мм
Ширина элемента (e)
0,8 мм
Апертура (A)
15,8 мм
Тип кабельного разъема
LEMO FGG.2B.326.CLAD42Z
Тип кабеля
16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
Наружная оболочка
наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм
Усилие на разрыв
12 кг
Температурное воздействие , выдерживаемое наружной оболочкой
от -50 до +125 С
Стойкость с УФ излучению
высокая
Химическая стойкость
растворители, нефть, масло, соленая вода
Длина кабеля
по заказу
Контактная поверхность
33,5х21 мм
Крепежные элементы к призме
2 х винт М3
Расстояние между центрами крепежных отверстий
25 мм
Тип используемых призм
SB10
Габаритные размеры корпуса (ДХШхВ)
33,5х21х40 мм
2,5L16-1,0x14-B10-L2 (интег.кабель длиной 2м)
189 000
Купить в 1 клик

Характеристики 2,5L16-1,0x14-B10-L2 (интег.кабель длиной 2м)

Частота УЗК
2,5 МГц
Количество элементов
16
Расстояние между центрами соседних элементов (р)
1,0 мм
Расстояние между элементами (g)
0,2 мм
Длина элемента (W)
14 мм
Ширина элемента (e)
0,8 мм
Апертура (A)
15,8 мм
Тип кабельного разъема
LEMO FGG.2B.326.CLAD42Z
Тип кабеля
16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
Наружная оболочка
наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм
Усилие на разрыв
12 кг
Температурное воздействие , выдерживаемое наружной оболочкой
от -50 до +125 С
Стойкость с УФ излучению
высокая
Химическая стойкость
растворители, нефть, масло, соленая вода
Длина кабеля
по заказу
Контактная поверхность
33,5х21 мм
Крепежные элементы к призме
2 х винт М3
Расстояние между центрами крепежных отверстий
25 мм
Тип используемых призм
SB10
Габаритные размеры корпуса (ДХШхВ)
33,5х21х40 мм
Интегрированный коаксиальный кабель длиной
2м, 110 пф/м, 50 Ом
Разъем
LEMO FGG.2B.326.CLAD42Z
