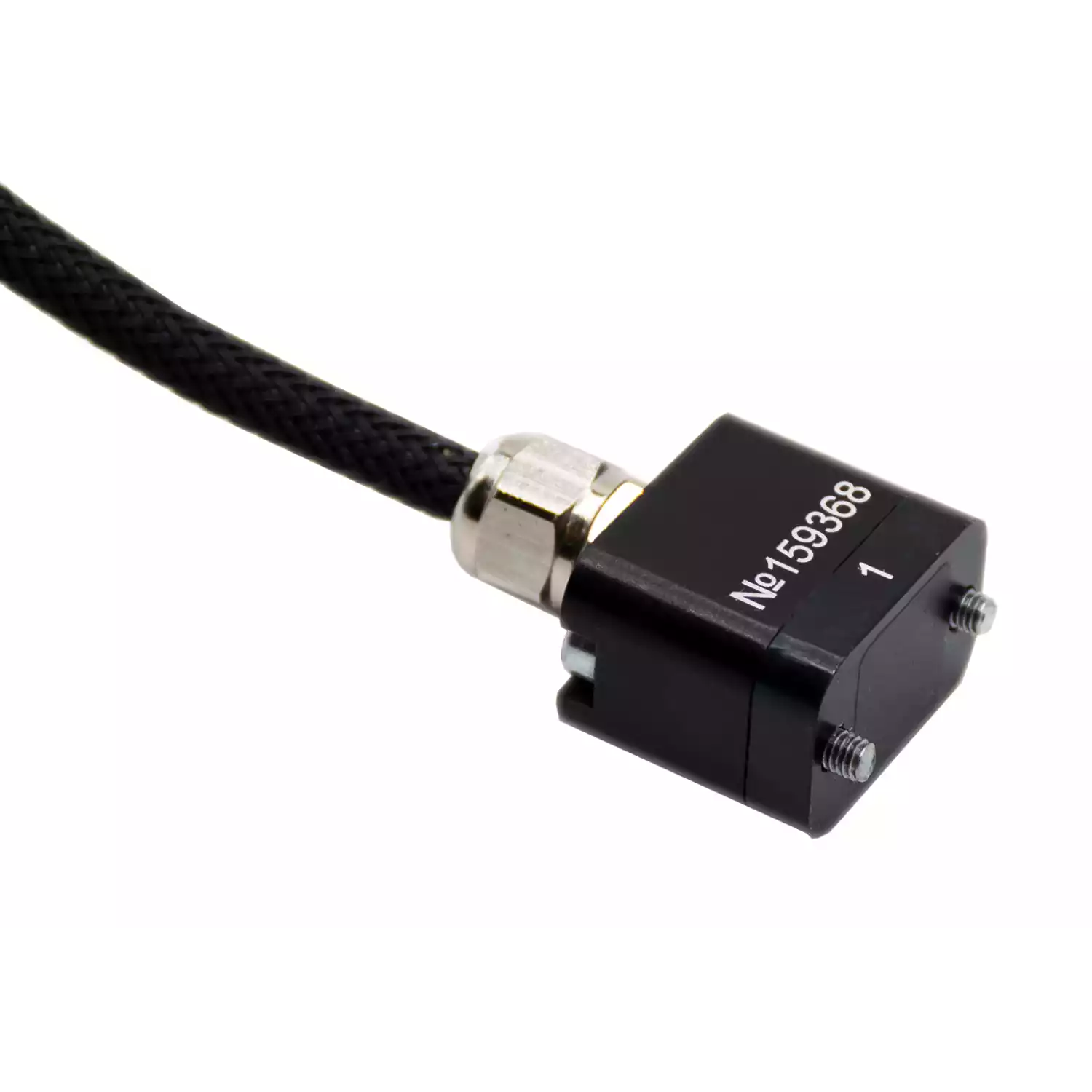

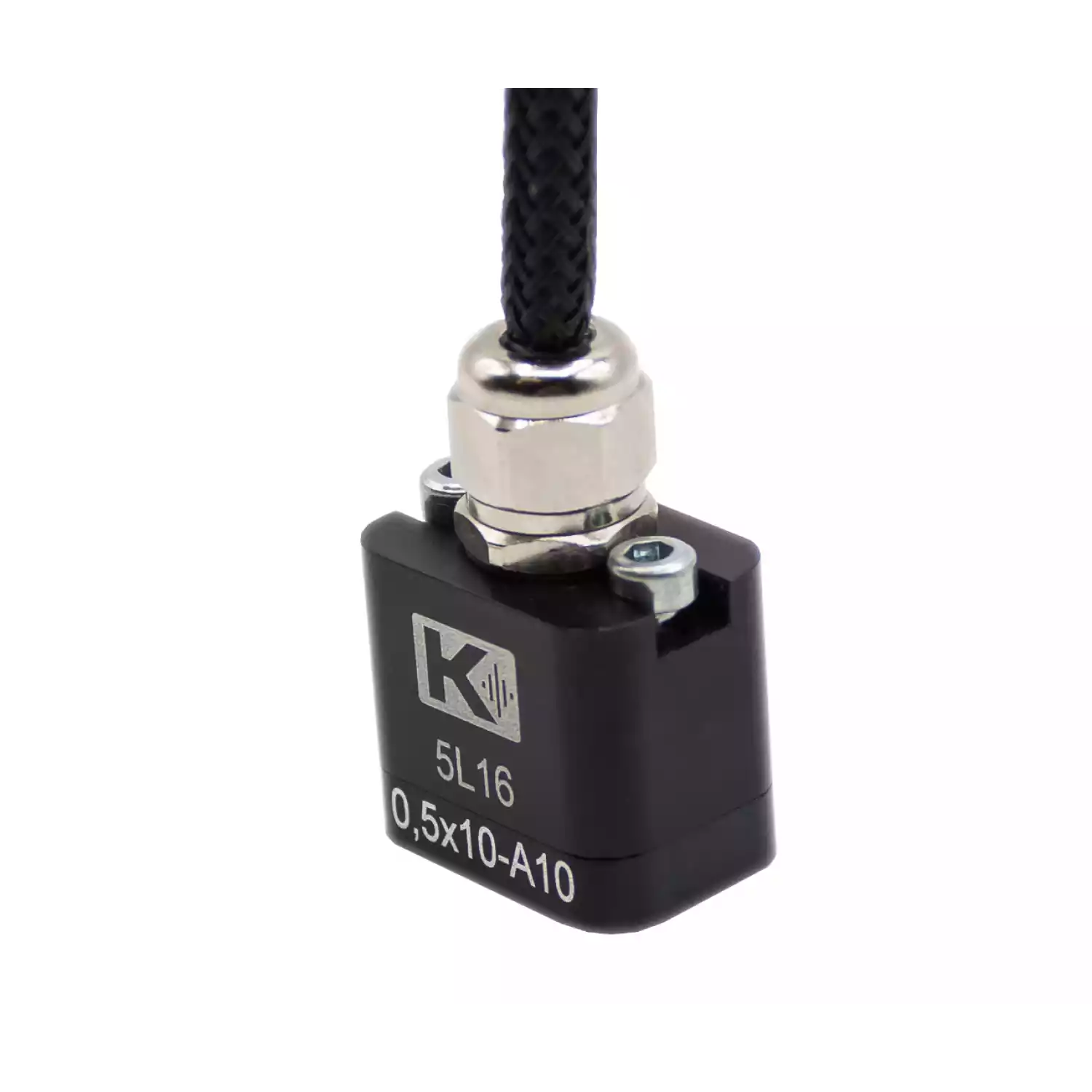

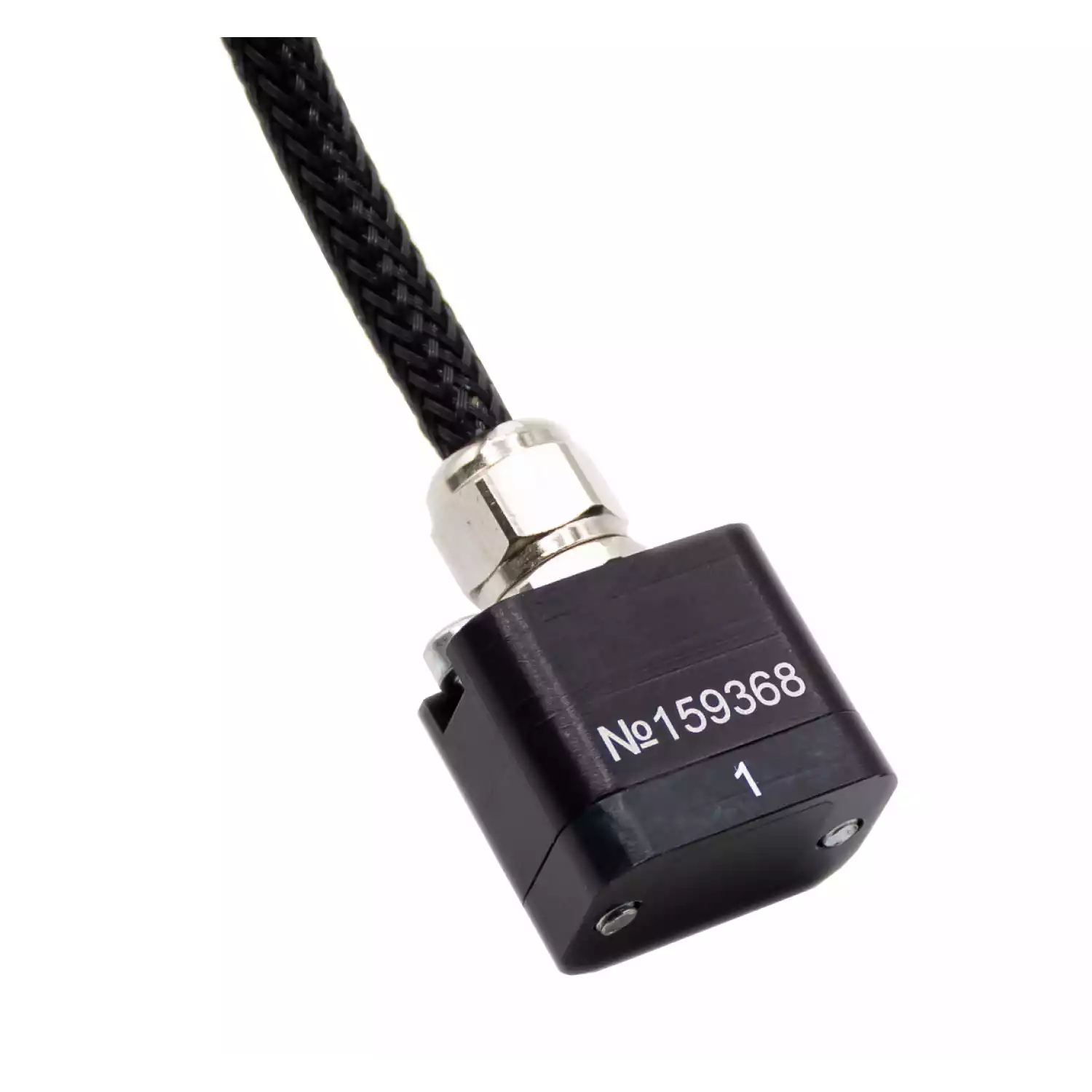

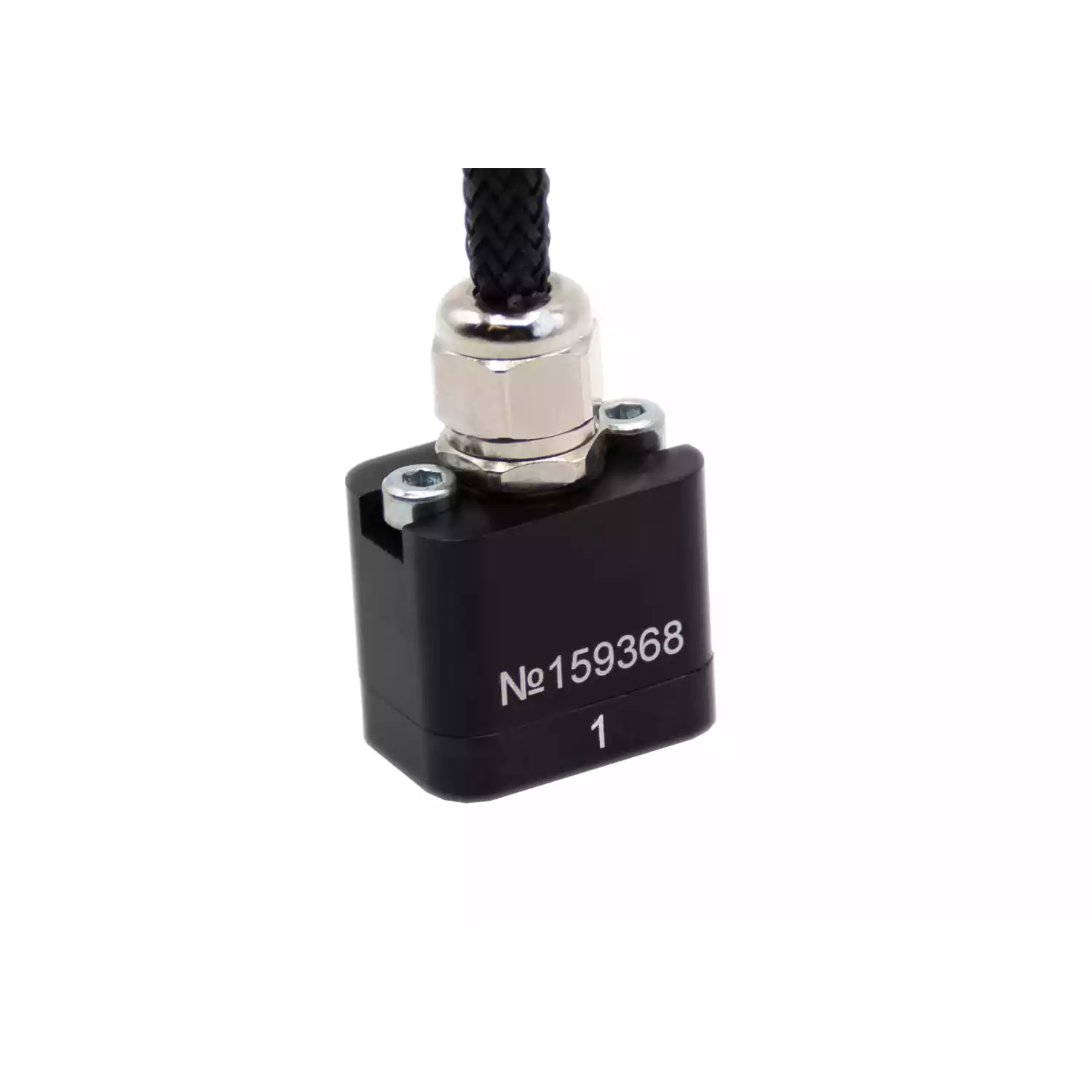

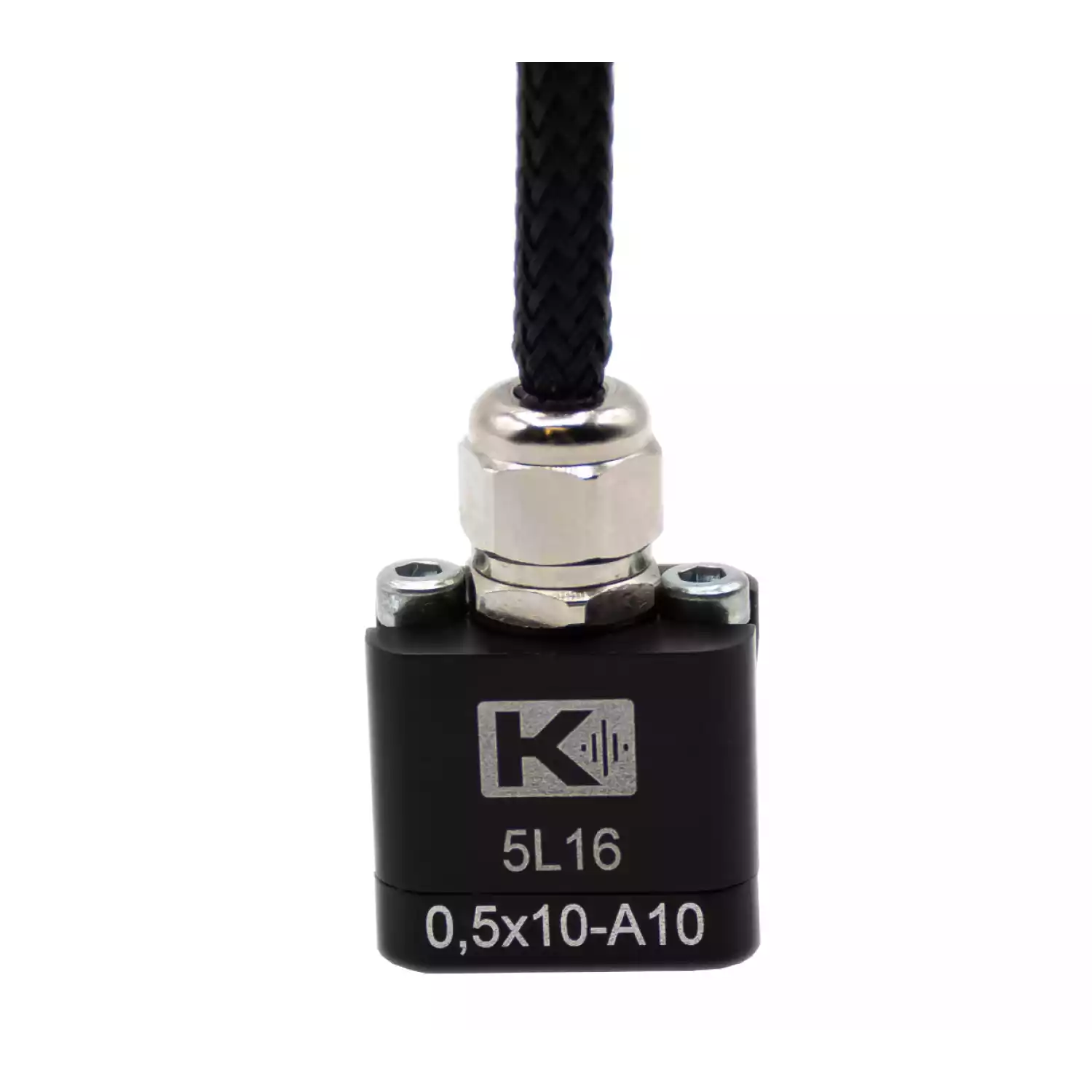

5L16-0,5х10-A10 фазированная решетка, 16 эл, 5 МГц

Ультразвуковая линейная фазированная антенная решетка с частотой 5МГц и размером 0.5х10 мм для УЗ дефектоскопов с ФАР

Малогабаритный корпус и оптимальная чувствительность для контроля сварных соединений малой толщины.
Согласующий слой оптимального рассчитан для материала Rexolite.

Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z
Фазированная решетка для дефектоскопов фирмы с разъемом LEMO FGG.2B.326.CLAD42Z (для дефектоскопов УСД-60-ФР)

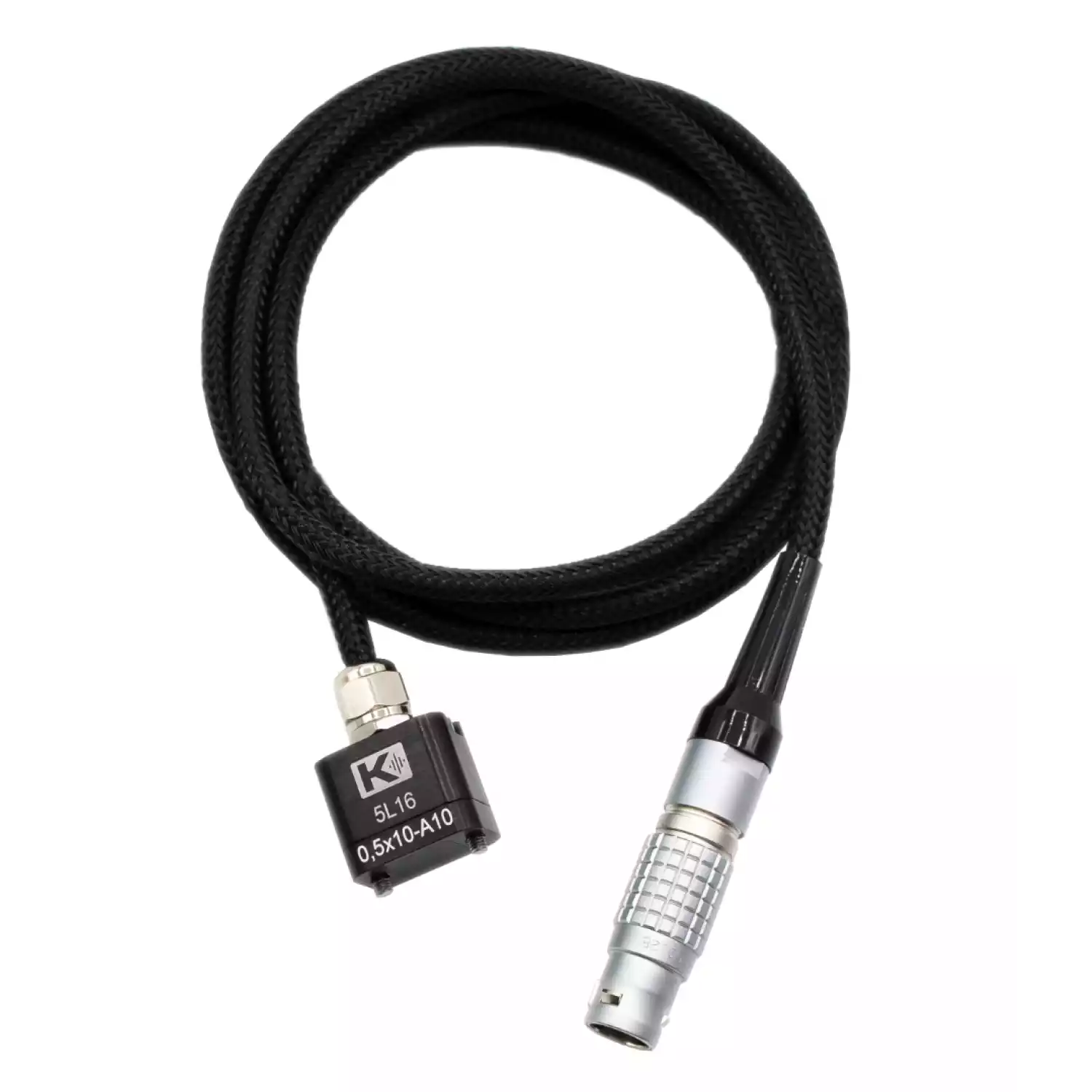

Кабель армированный, длина 2м

Миниатюрный корпус размера А10. Призма для работы преобразователя - SA10


Характеристики 5L16-0,5х10-A10 фазированная решетка, 16 эл, 5 МГц

Частота УЗК
5 МГц
Количество элементов
16
Расстояние между центрами соседних элементов (р)
0,5 мм
Расстояние между элементами (g)
0,1 мм
Длина элемента (W)
10 мм
Ширина элемента (e)
0,4 мм
Апертура (A)
7,9 мм
Тип кабельного разъема
LEMO FGG.2B.326.CLAD42Z
Тип кабеля
16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
Наружная оболочка
наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅5,5 мм
Усилие на разрыв
12 кг
Температурное воздействие , выдерживаемое наружной оболочкой
от -50 до +125 С
Стойкость с УФ излучению
высокая
Химическая стойкость
растворители, нефть, масло, соленая вода
Длина кабеля
по заказу
Контактная поверхность
23х16 мм
Крепежные элементы к призме
2 х винт М3
Расстояние между центрами крепежных отверстий
17 мм
Тип используемых призм
SA10
Габаритные размеры корпуса (ДХШхВ)
23х16х20 мм
5L16-0,5x10-A10 (интег.кабель длиной 2м)
189 000
Купить в 1 клик

Характеристики 5L16-0,5x10-A10 (интег.кабель длиной 2м)

Частота УЗК
5 МГц
Количество элементов
16
Расстояние между центрами соседних элементов (р)
0,5 мм
Расстояние между элементами (g)
0,1 мм
Длина элемента (W)
10 мм
Ширина элемента (e)
0,4 мм
Апертура (A)
7,9 мм
Тип кабельного разъема
LEMO FGG.2B.326.CLAD42Z
Тип кабеля
16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
Наружная оболочка
наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅5,5 мм
Усилие на разрыв
12 кг
Температурное воздействие , выдерживаемое наружной оболочкой
от -50 до +125 С
Стойкость с УФ излучению
высокая
Химическая стойкость
растворители, нефть, масло, соленая вода
Длина кабеля
по заказу
Контактная поверхность
23х16 мм
Крепежные элементы к призме
2 х винт М3
Расстояние между центрами крепежных отверстий
17 мм
Тип используемых призм
SA10
Габаритные размеры корпуса (ДХШхВ)
23х16х20 мм
Состав поставки
преобразователь, паспорт, упаковка
