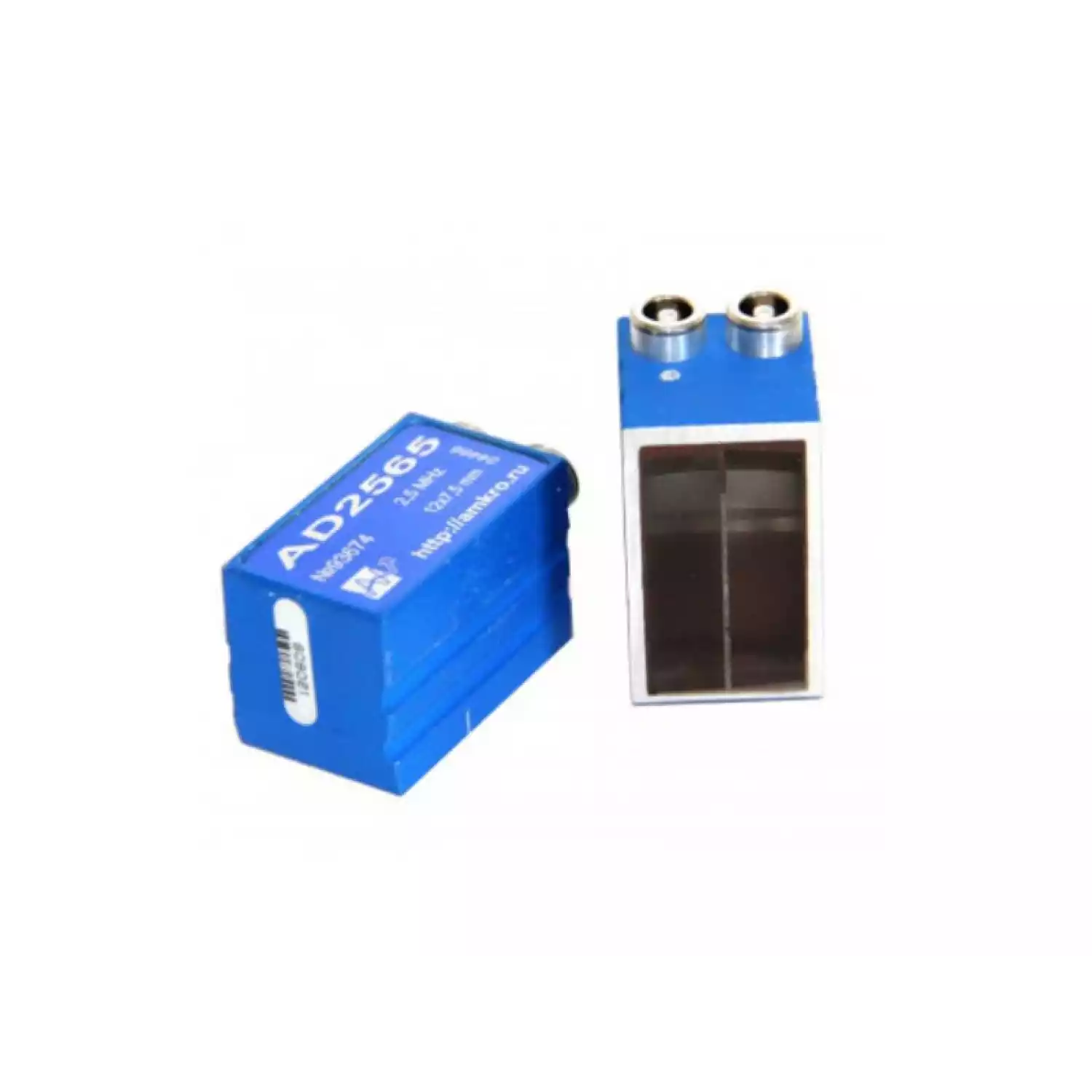

AD25xx наклонные р/с преобразователи 2,5МГц

Под заказ
Артикул: 8048
Кропус
Подробнее
Под заказ
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС

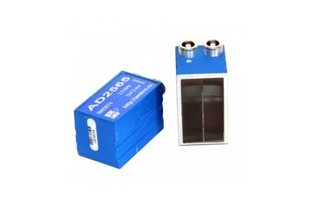

AD25xx наклонные р/с преобразователи 2,5МГц
Преобразователь наклонный раздельно-совмещенный поперечных волн. Маркировка по ГОСТ: П122-2,5-ХХ, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20. Номинальная частота 2,5 МГц Размер пьезоэлемента 12х7,5 мм. Разъем - 2хLemo00. Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Форма сигнала и спектр преобразователя AD2565

Форма сигнала и спектр преобразователя AD2565 диаграмма

Эхо-сигнал от дефекта типа "зарубка"  2х2мм толщиной 14 мм( Уз дефектоскоп УСД-60)

Эхо-сигнал от дефекта типа "зарубка" УСД-60

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.
Тип
контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ
П122-2,5-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
12х7,5 мм
Размер контактной поверхности
20х34 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
20 х 35 х 22,5 мм
AD2540 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 40 град.
AD2540 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 40 град.
5 940 руб.
Купить в 1 клик

Характеристики AD2540 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 40 град.

Тип
контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ
П122-2,5-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
12х7,5 мм
Размер контактной поверхности
20х34 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
20 х 35 х 22,5 мм
Обозначение по ГОСТ
П122-2,5-40
Частота
2,5 МГц
Угол ввода в сталь
40º
Стрела
9 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AD2550 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 50 град.
AD2550 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 50 град.
5 940 руб.
Купить в 1 клик

Характеристики AD2550 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 50 град.

Тип
контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ
П122-2,5-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
12х7,5 мм
Размер контактной поверхности
20х34 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
20 х 35 х 22,5 мм
Обозначение по ГОСТ
П122-2,5-50
Частота
2,5 МГц
Угол ввода в сталь
50º
Стрела
10мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AD2560 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 60 град.
AD2560 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 60 град.
5 940 руб.
Купить в 1 клик

Характеристики AD2560 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 60 град.

Тип
контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ
П122-2,5-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
12х7,5 мм
Размер контактной поверхности
20х34 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
20 х 35 х 22,5 мм
Обозначение по ГОСТ
П122-2,5-60
Частота
2,5 МГц
Угол ввода в сталь
60º
Стрела
11мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AD2565 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 65 град.
AD2565 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 65 град.
5 940 руб.
Купить в 1 клик

Характеристики AD2565 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 65 град.

Тип
контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ
П122-2,5-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
12х7,5 мм
Размер контактной поверхности
20х34 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
20 х 35 х 22,5 мм
Обозначение по ГОСТ
П122-2,5-65
Частота
2,5 МГц
Угол ввода в сталь
65º
Стрела
12мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AD2570 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 70 град.
AD2570 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 70 град.
5 940 руб.
Купить в 1 клик

Характеристики AD2570 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 70 град.

Тип
контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ
П122-2,5-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
12х7,5 мм
Размер контактной поверхности
20х34 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
20 х 35 х 22,5 мм
Обозначение по ГОСТ
П122-2,5-70
Частота
2,5 МГц
Угол ввода в сталь
70º
Стрела
13мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AD2575 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 75 град.
AD2575 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 75 град.
5 940 руб.
Купить в 1 клик

Характеристики AD2575 - наклонный р/с преобразователь с частотой 2,5 МГц и углом ввода 75 град.

Тип
контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ
П122-2,5-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
12х7,5 мм
Размер контактной поверхности
20х34 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
20 х 35 х 22,5 мм
Обозначение по ГОСТ
П122-2,5-75
Частота
2,5 МГц
Угол ввода в сталь
70º
Стрела
14мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
