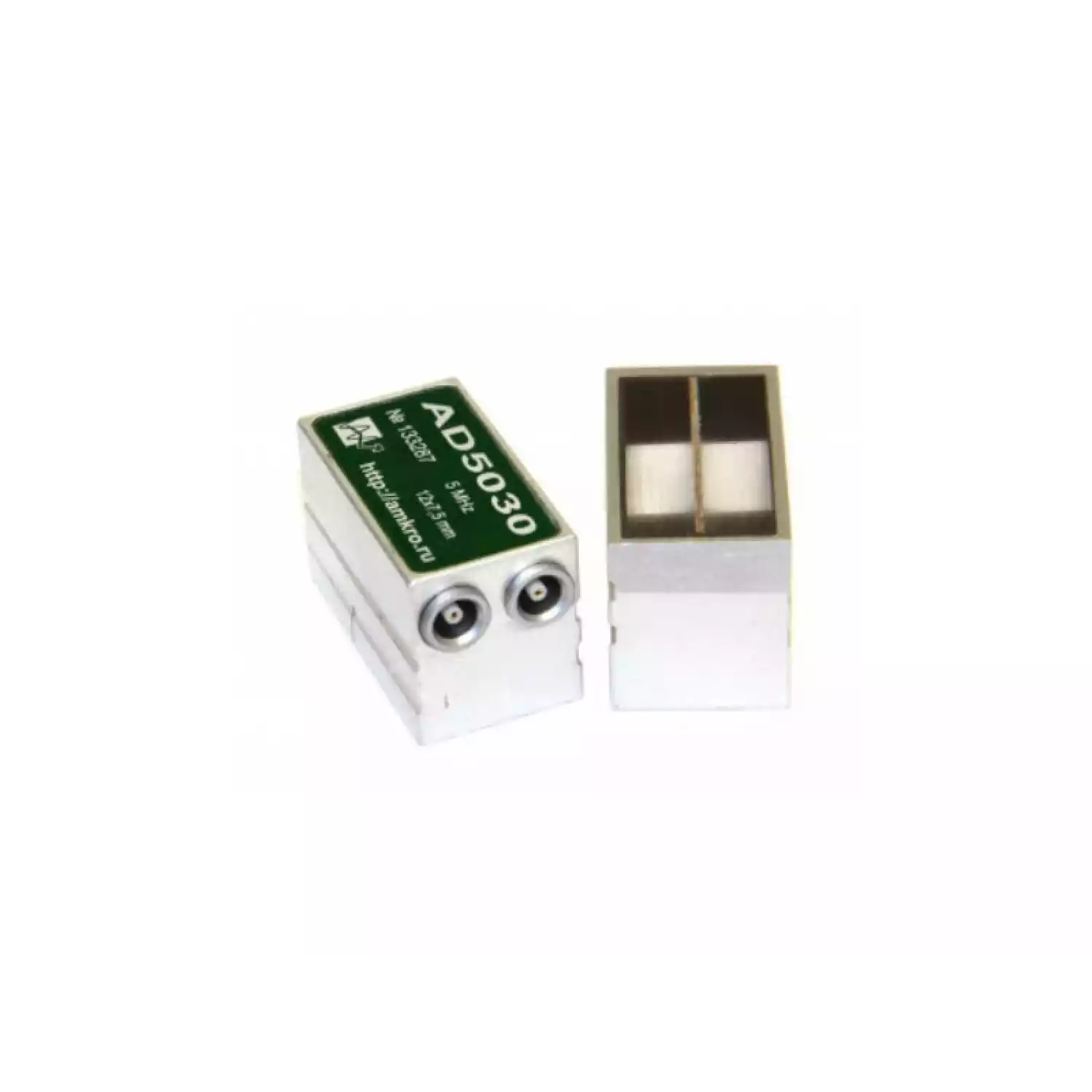

AD50xx среднегабаритные наклонные р/с преобразователи 5МГц

Преобразователь наклонный раздельно-совмещенный поперечных волн. Маркировка по ГОСТ: П122-5-ХХ-C, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20. Номинальная частота 5 МГц Размер пьезоэлемента 12х7,5 мм. Разъем - 2хLemo00. Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Форма сигнала и спектр преобразователя AD5030

Эхо-сигнал от дефекта типа цилиндрическое сверление ∅1мм в образце СО-3Р на глубине 12мм( Уз дефектоскоп УСД-60)

Преобразователи торговой марки АМКРО - это гарантия надежности и качества. Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ-С (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	12х7,5 мм
Размер контактной поверхности	20х34 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 35 х 22,5 мм

AD5030 - наклонный р/с преобразователь с углом ввода 30 град

Характеристики AD5030 - наклонный р/с преобразователь с углом ввода 30 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ-С (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	12х7,5 мм
Размер контактной поверхности	20х34 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 35 х 22,5 мм
Обозначение по ГОСТ	П122-5-30-С
Частота	5 МГц
Угол ввода в сталь	30º
Стрела	13 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AD5040 - наклонный р/с преобразователь с углом ввода 40 град

Характеристики AD5040 - наклонный р/с преобразователь с углом ввода 40 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ-С (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	12х7,5 мм
Размер контактной поверхности	20х34 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 35 х 22,5 мм
Обозначение по ГОСТ	П122-5-40-С
Частота	5 МГц
Угол ввода в сталь	40º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AD5050 - наклонный р/с преобразователь с углом ввода 50 град

Характеристики AD5050 - наклонный р/с преобразователь с углом ввода 50 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ-С (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	12х7,5 мм
Размер контактной поверхности	20х34 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 35 х 22,5 мм
Обозначение по ГОСТ	П122-5-50-С
Частота	5 МГц
Угол ввода в сталь	50º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

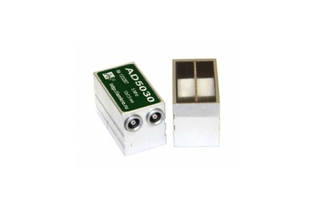

AD5060 - наклонный р/с преобразователь с углом ввода 60 град

Характеристики AD5060 - наклонный р/с преобразователь с углом ввода 60 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ-С (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	12х7,5 мм
Размер контактной поверхности	20х34 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 35 х 22,5 мм
Обозначение по ГОСТ	П122-5-60-С
Частота	5 МГц
Угол ввода в сталь	60º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AD5065 - наклонный р/с преобразователь с углом ввода 65 град

Характеристики AD5065 - наклонный р/с преобразователь с углом ввода 65 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ-С (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	12х7,5 мм
Размер контактной поверхности	20х34 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 35 х 22,5 мм
Обозначение по ГОСТ	П122-5-65-С
Частота	5 МГц
Угол ввода в сталь	65º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AD5075 - наклонный р/с преобразователь с углом ввода 75 град

Характеристики AD5075 - наклонный р/с преобразователь с углом ввода 75 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ-С (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	12х7,5 мм
Размер контактной поверхности	20х34 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 35 х 22,5 мм
Обозначение по ГОСТ	П122-5-75-С
Частота	5 МГц
Угол ввода в сталь	75º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AD5070 - наклонный р/с преобразователь с углом ввода 70 град

Характеристики AD5070 - наклонный р/с преобразователь с углом ввода 70 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ-С (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	12х7,5 мм
Размер контактной поверхности	20х34 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 35 х 22,5 мм
Обозначение по ГОСТ	П122-5-70-С
Частота	5 МГц
Угол ввода в сталь	70º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка
