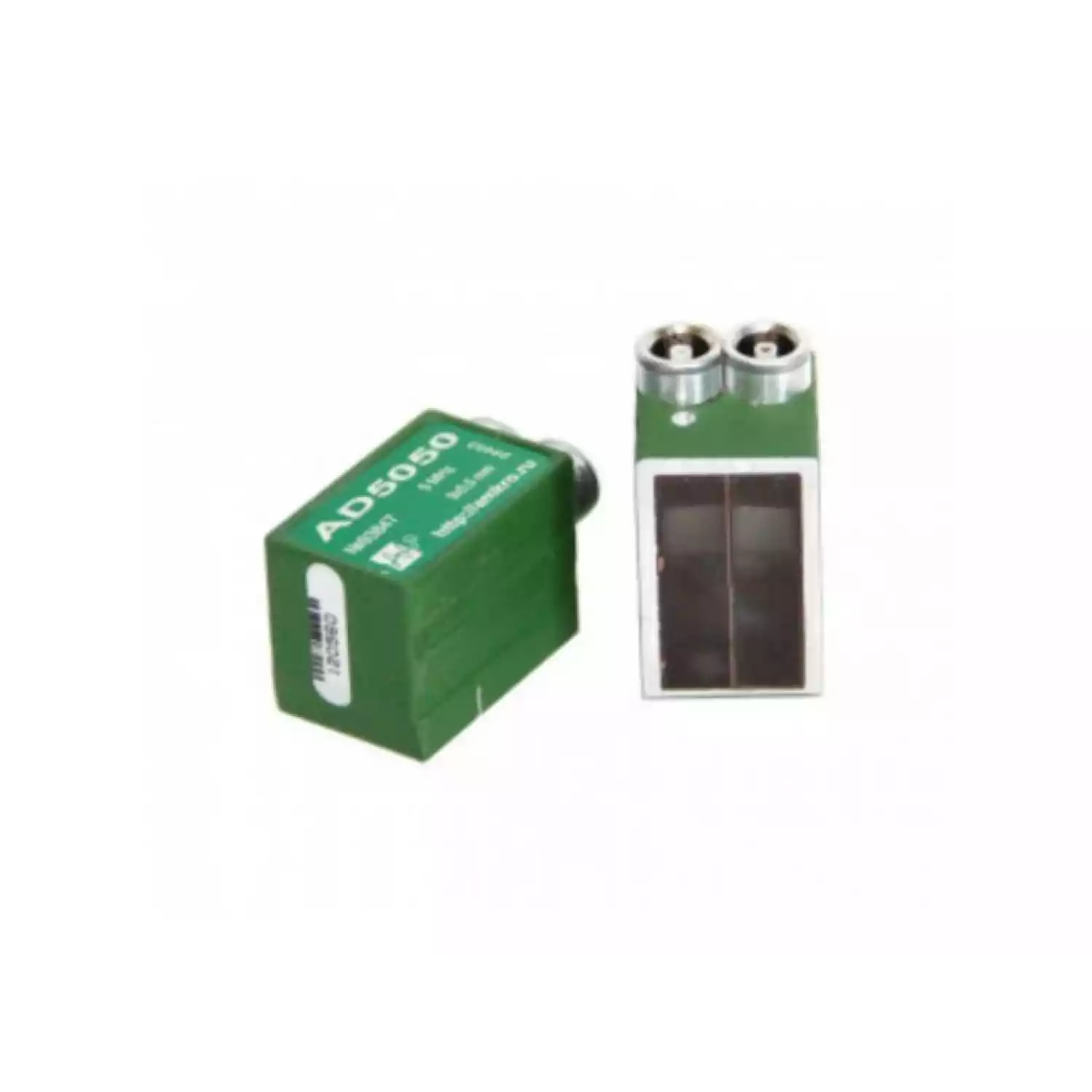

ADK50xx наклонные р/с преобразователи 5МГц

Преобразователь наклонный раздельно-совмещенный поперечных волн. Маркировка по ГОСТ: П122-5-ХХ, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20. Номинальная частота 5 МГц Размер пьезоэлемента 9х5,5 мм. Разъем - 2хLemo00. Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Форма сигнала и спектр преобразователя ADK5065

Эхо-сигнал от дефекта типа "зарубка" 1х1,3мм в образце толщиной 4мм (УЗ дефектоскоп УСД-60)

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	9х5,5 мм
Размер контактной поверхности	16х25 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с покрытием SoftTouch
Габаритные размеры (ШхДхВ)	16 х 26 х 19 мм

ADK5050 - наклонный р/с преобразователь с частотой 5 МГц и углом ввода 50 град.

Характеристики ADK5050 - наклонный р/с преобразователь с частотой 5 МГц и углом ввода 50 град.

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	9х5,5 мм
Размер контактной поверхности	16х25 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с покрытием SoftTouch
Габаритные размеры (ШхДхВ)	16 х 26 х 19 мм
Обозначение по ГОСТ	П122-5-50
Частота	5 МГц.
Угол ввода в сталь	50º
Стрела	9 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

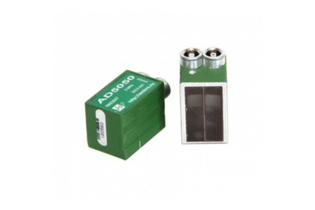

ADK5055 - наклонный р/с преобразователь с частотой 5 МГц и углом ввода 55 град.

Характеристики ADK5055 - наклонный р/с преобразователь с частотой 5 МГц и углом ввода 55 град.

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	9х5,5 мм
Размер контактной поверхности	16х25 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с покрытием SoftTouch
Габаритные размеры (ШхДхВ)	16 х 26 х 19 мм
Обозначение по ГОСТ	П122-5-55
Частота	5 МГц.
Угол ввода в сталь	55º
Стрела	9 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

ADK5065 - наклонный р/с преобразователь с частотой 5 МГц и углом ввода 65 град.

Характеристики ADK5065 - наклонный р/с преобразователь с частотой 5 МГц и углом ввода 65 град.

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	9х5,5 мм
Размер контактной поверхности	16х25 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с покрытием SoftTouch
Габаритные размеры (ШхДхВ)	16 х 26 х 19 мм
Обозначение по ГОСТ	П122-5-65
Частота	5 МГц.
Угол ввода в сталь	55º
Стрела	10 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

ADK5075 - наклонный р/с преобразователь с частотой 5 МГц и углом ввода 75 град.

Характеристики ADK5075 - наклонный р/с преобразователь с частотой 5 МГц и углом ввода 75 град.

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	9х5,5 мм
Размер контактной поверхности	16х25 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с покрытием SoftTouch
Габаритные размеры (ШхДхВ)	16 х 26 х 19 мм
Обозначение по ГОСТ	П122-5-75
Частота	5 МГц.
Угол ввода в сталь	75º
Стрела	13 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

ADK5040 - наклонный р/с преобразователь с частотой 5 МГц и углом ввода 40 град

Характеристики ADK5040 - наклонный р/с преобразователь с частотой 5 МГц и углом ввода 40 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	9х5,5 мм
Размер контактной поверхности	16х25 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с покрытием SoftTouch
Габаритные размеры (ШхДхВ)	16 х 26 х 19 мм

ADK5060 - наклонный р/с преобразователь с частотой 5 МГц и углом ввода 60 град.

Характеристики ADK5060 - наклонный р/с преобразователь с частотой 5 МГц и углом ввода 60 град.

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	9х5,5 мм
Размер контактной поверхности	16х25 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с покрытием SoftTouch
Габаритные размеры (ШхДхВ)	16 х 26 х 19 мм

ADK5070 - наклонный р/с преобразователь с частотой 5 МГц и углом ввода 70 град.

Характеристики ADK5070 - наклонный р/с преобразователь с частотой 5 МГц и углом ввода 70 град.

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	9х5,5 мм
Размер контактной поверхности	16х25 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с покрытием SoftTouch
Габаритные размеры (ШхДхВ)	16 х 26 х 19 мм
