ADL1870S наклонные р/с преобразователь головной волны 1,8 МГц

Под заказ
Артикул: 8184
Кропус
Подробнее
Под заказ
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС

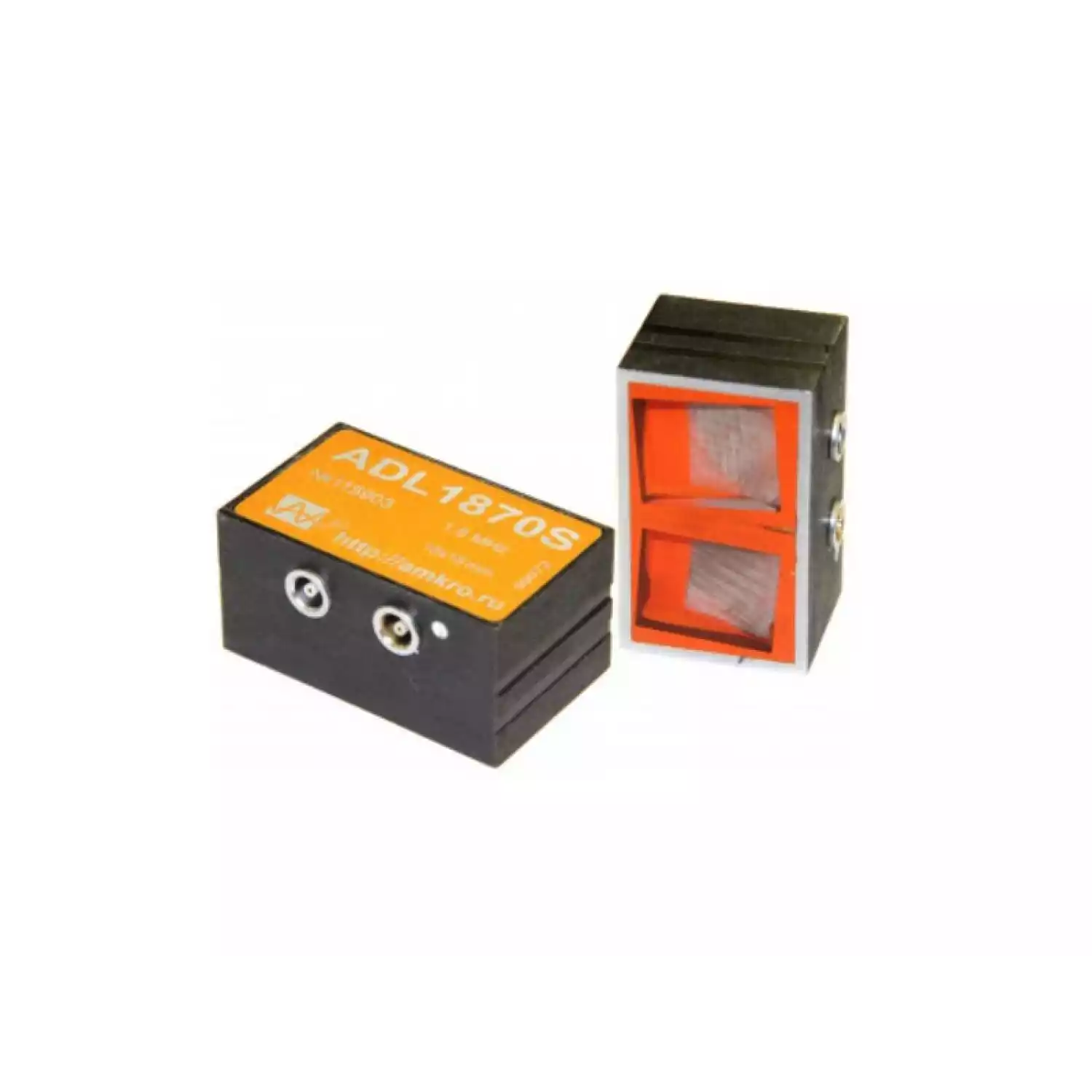

ADL1870S наклонные р/с преобразователь головной волны 1,8 МГц

Преобразователь р/с головной волны (П122-1,8-70-ВГ). Соответствует РД 34.17.302-97 (ОП-501) и ПНАЭ Г-7-030-91.

2 пьезоэлемента размером 12х12мм расположены с небольшим поворотом оси, обеспечивая фокусировку ультразвукового пучка.

Номинальная частота 1,8 МГц
Разъем - 2хLemo00.

Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Форма сигнала и спектр преобразователя ADL1870S

Форма сигнала и спектр преобразователя ADL1870S диаграмма



Эхо-сигнал от цилиндрического сверления ∅6мм на глубине 14мм ( Уз дефектоскоп УСД-60)

Эхо-сигнал от цилиндрического сверления диаграмма



Преобразователи торговой марки АМКРО - это гарантия надежности и качества. Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Тип
контактный, наклонный, раздельно-совмещенный, головной волны
Обозначение по ГОСТ
П122-1,8-70-ГВ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
1,8 МГц ± 10%
Тип излучаемых волн
продольные
Размер пьезокерамического элемента
16х12 мм
Размер контактной поверхности
50х30 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
50 х 30 х 24,5 мм

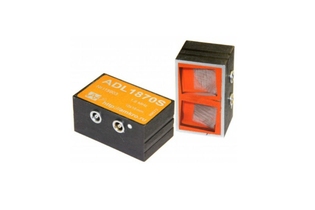

ADL1870 - наклонный р/с преобразователь продольной волны с частотой 1,8 МГц и углом ввода 70 град.
ADL1870 - наклонный р/с преобразователь продольной волны с частотой 1,8 МГц и углом ввода 70 град.
9 350 руб.
Купить в 1 клик

Характеристики ADL1870 - наклонный р/с преобразователь продольной волны с частотой 1,8 МГц и углом ввода 70 град.

Тип
контактный, наклонный, раздельно-совмещенный, головной волны
Обозначение по ГОСТ
П122-1,8-70-ГВ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
1,8 МГц ± 10%
Тип излучаемых волн
продольные
Размер пьезокерамического элемента
16х12 мм
Размер контактной поверхности
50х30 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
50 х 30 х 24,5 мм
Обозначение по ГОСТ
П122-1,8-70-ГВ
Частота
1,8 МГц
Угол ввода в сталь
70º
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
