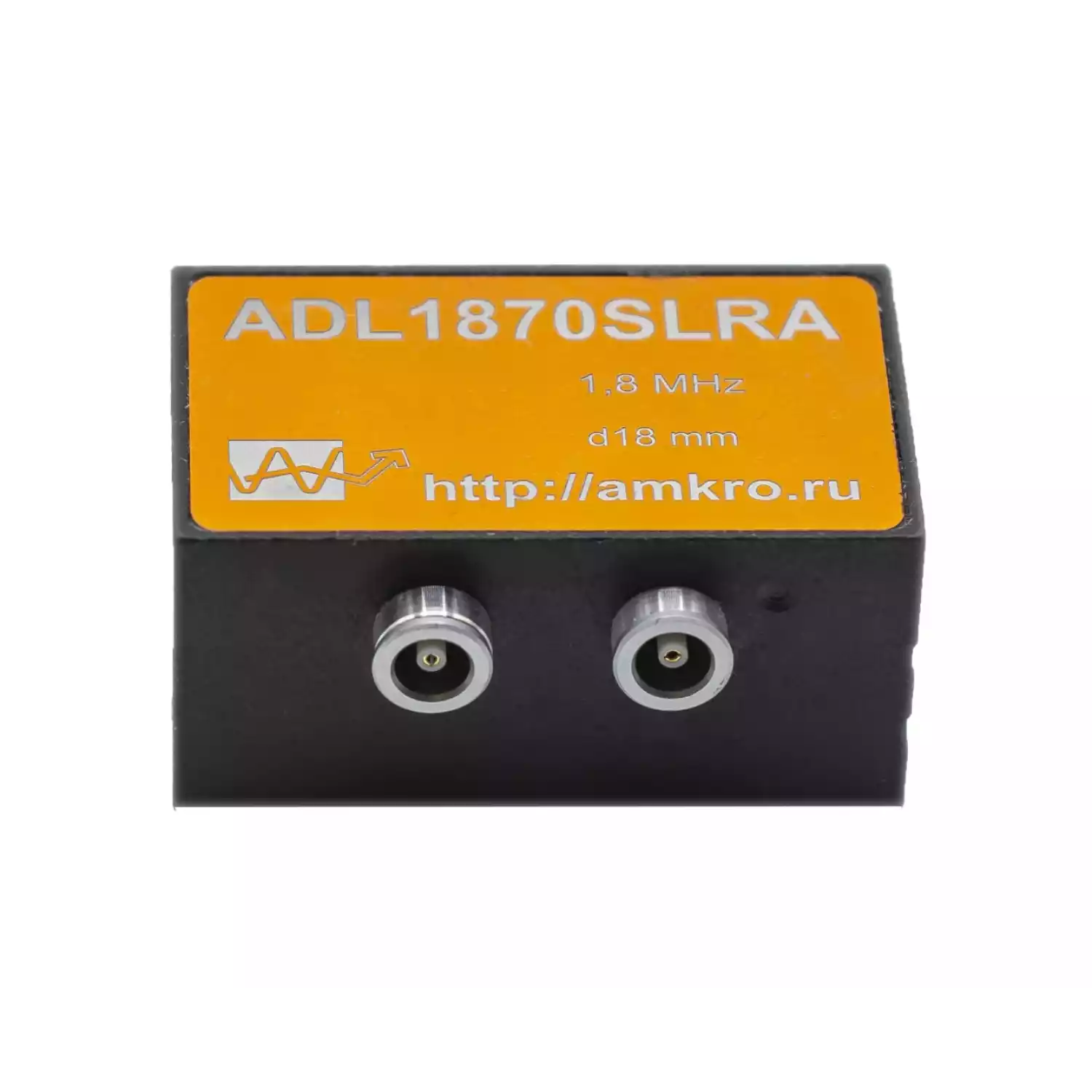

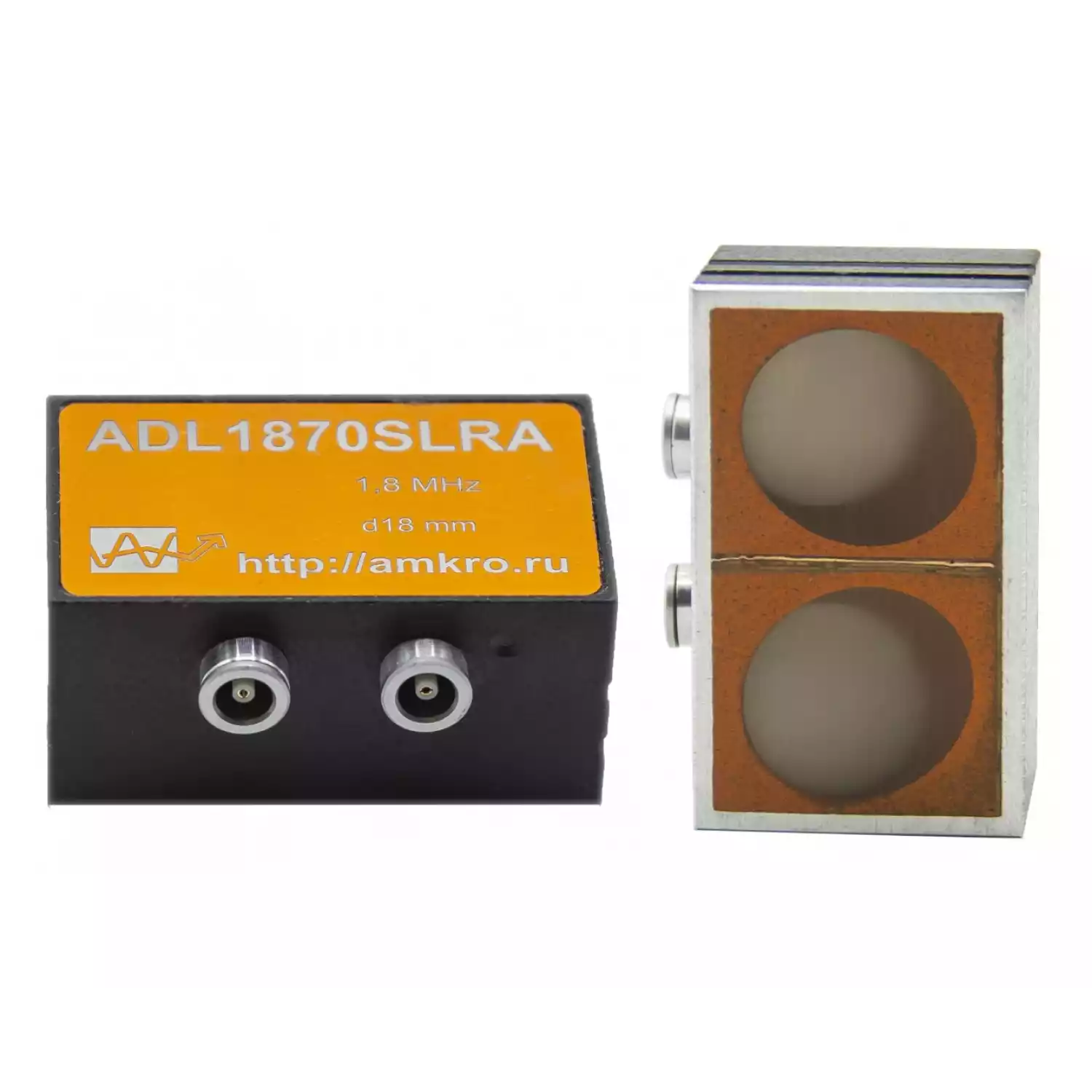

ADL1870SLRA (аналог ИЦ-70) наклонный р/с преобразователь 1,8 МГц

ADL1870SLRA (аналог ИЦ-70) наклонный р/с преобразователь 1,8 МГц

Ультразвуковой раздельно-совмещенный преобразователь ADL1870SLRA предназначен для реализации схемы прозвучивания "дуэт" и является аналогом преобразователя ИЦ-70, ранее выпускавшегося ЦНИИТМАШ

Предназначен для контроля поднаплавочных трещин в сосудах и трубопроводах при толщине антикоррозионной наплавки от 6 до 12 мм согласно ПНАЭ Г-7-030-91, ОСТ 5Р.9660 и ОСТ 5Р.9768 на объектах АО"Росатом"

Раздельно-совмещенный преобразователь типа "дуэт" с углом ввода УЗК колебаний 70град. Диаметр пьезопластин 18 мм. Частота 1,8 МГц.
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Характеристики ADL1870SLRA (аналог ИЦ-70) наклонный р/с преобразователь 1,8 МГц

Тип
контактный, наклонный, раздельно-совмещенный, тандем
Обозначение по ГОСТ
П122-1,8-70 (где XX - угол ввода продольной волны в сталь) / ИЦ-70
Номинальная частота преобразователя
1,8 МГц ± 10%
Тип излучаемых волн
продольные
Размер пьезокерамического элемента
∅ 18 мм
Размер контактной поверхности
50х30 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
50 х 30 х 25 мм
ADL1870SLRA (аналог ИЦ-70) наклонный р/с преобразователь 1,8 МГц
20 400
Купить в 1 клик

Характеристики ADL1870SLRA (аналог ИЦ-70) наклонный р/с преобразователь 1,8 МГц

Тип
контактный, наклонный, раздельно-совмещенный, тандем
Обозначение по ГОСТ
П122-1,8-70 (где XX - угол ввода продольной волны в сталь) / ИЦ-70
Номинальная частота преобразователя
1,8 МГц ± 10%
Тип излучаемых волн
продольные
Размер пьезокерамического элемента
∅ 18 мм
Размер контактной поверхности
50х30 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
50 х 30 х 25 мм
