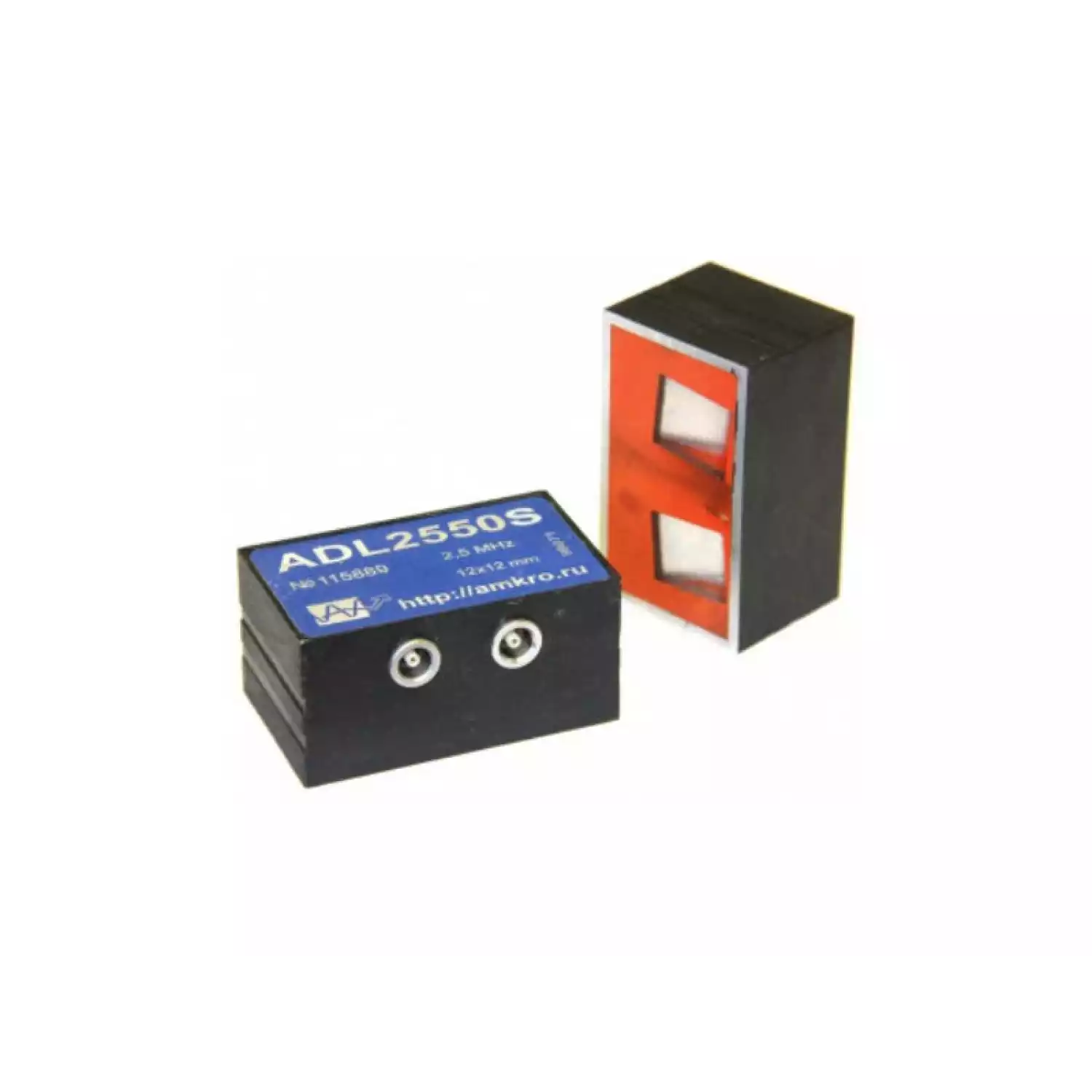

ADL25xxS наклонные р/с преобразователи продольных волн 2,5 МГц

Преобразователь р/с продольной волны (П122-2,5-50-ПВС). Соответствует РД 34.17.302-97 (ОП-501) и ПНАЭ Г-7-030-91.
2 пьезоэлемента размером 12х12мм расположены с небольшим поворотом оси, обеспечивая фокусировку ультразвукового пучка.

Номинальная частота 2,5 МГц
Разъем - 2хLemo00.
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.



Форма сигнала и спектр преобразователя ADL2550S




Эхо-сигнал от цилиндрического сверления ∅6мм на глубине 44мм ( Уз дефектоскоп УСД-60)



Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Характеристики ADL25xxS наклонные р/с преобразователи продольных волн 2,5 МГц

Тип
контактный, наклонный, раздельно-совмещенный, продольных волн
Обозначение по ГОСТ
П122-2,5-ХХ-ПВС (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
продольные
Размер пьезокерамического элемента
12х12 мм
Размер контактной поверхности
50х30 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
50 х 30 х 24,5 мм

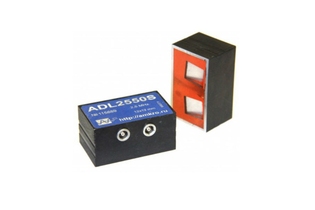

ADL2550S - наклонный р/с преобразователь продольной волны с частотой 2,5 МГц и углом ввода 50 град.
9 350
Купить в 1 клик

Характеристики ADL2550S - наклонный р/с преобразователь продольной волны с частотой 2,5 МГц и углом ввода 50 град.

Тип
контактный, наклонный, раздельно-совмещенный, продольных волн
Обозначение по ГОСТ
П122-2,5-ХХ-ПВС (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
продольные
Размер пьезокерамического элемента
12х12 мм
Размер контактной поверхности
50х30 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
50 х 30 х 24,5 мм
Обозначение по ГОСТ
П122-2,5-50-ПВС
Частота
2,5 МГц
Угол ввода в сталь
50º
Стрела
мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
ADL2560S - наклонный р/с преобразователь продольной волны с частотой 2,5 МГц и углом ввода 60 град.
9 350
Купить в 1 клик

Характеристики ADL2560S - наклонный р/с преобразователь продольной волны с частотой 2,5 МГц и углом ввода 60 град.

Тип
контактный, наклонный, раздельно-совмещенный, продольных волн
Обозначение по ГОСТ
П122-2,5-ХХ-ПВС (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
продольные
Размер пьезокерамического элемента
12х12 мм
Размер контактной поверхности
50х30 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
50 х 30 х 24,5 мм
Обозначение по ГОСТ
П122-2,5-60-ПВС
Частота
2,5 МГц
Угол ввода в сталь
60º
Стрела
мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
