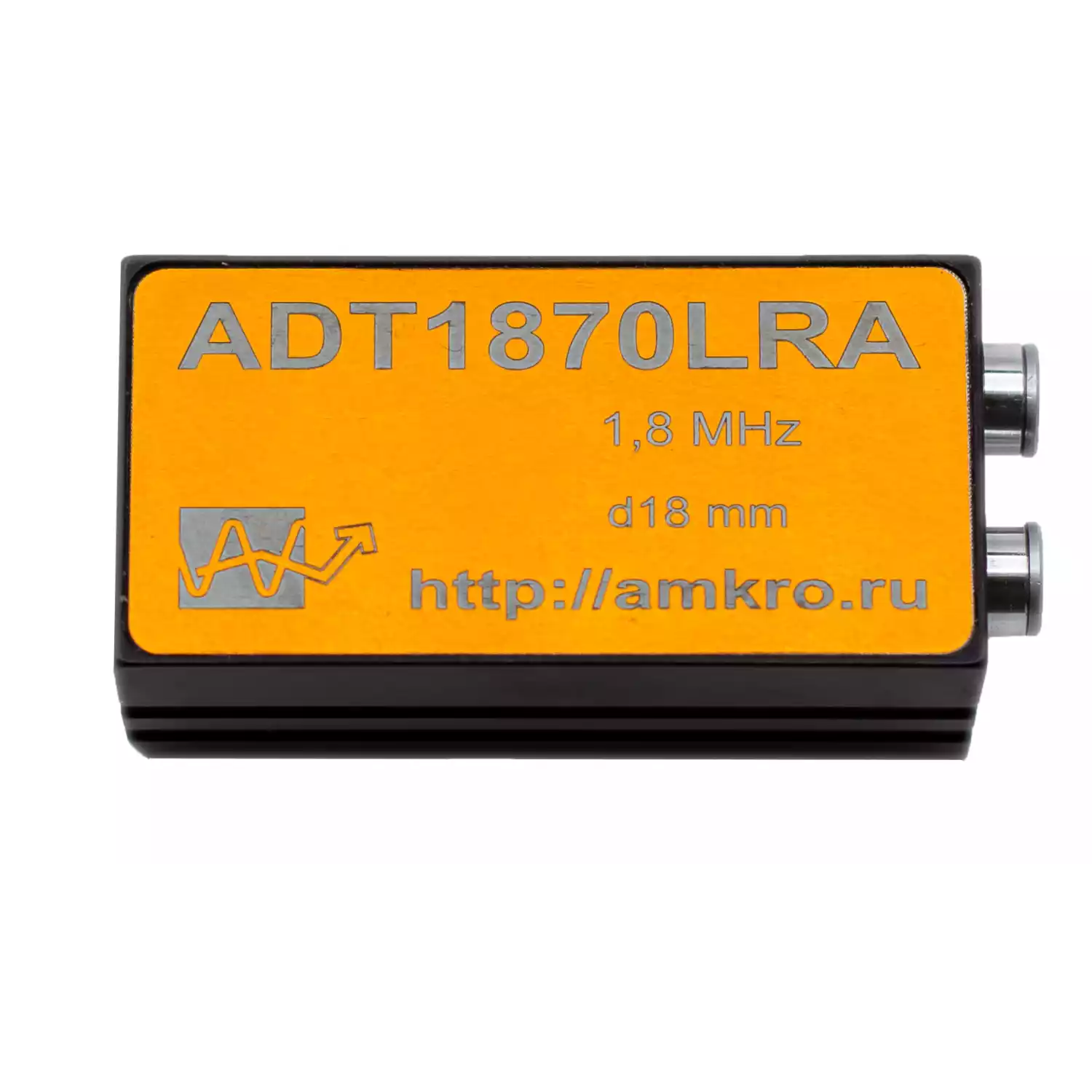

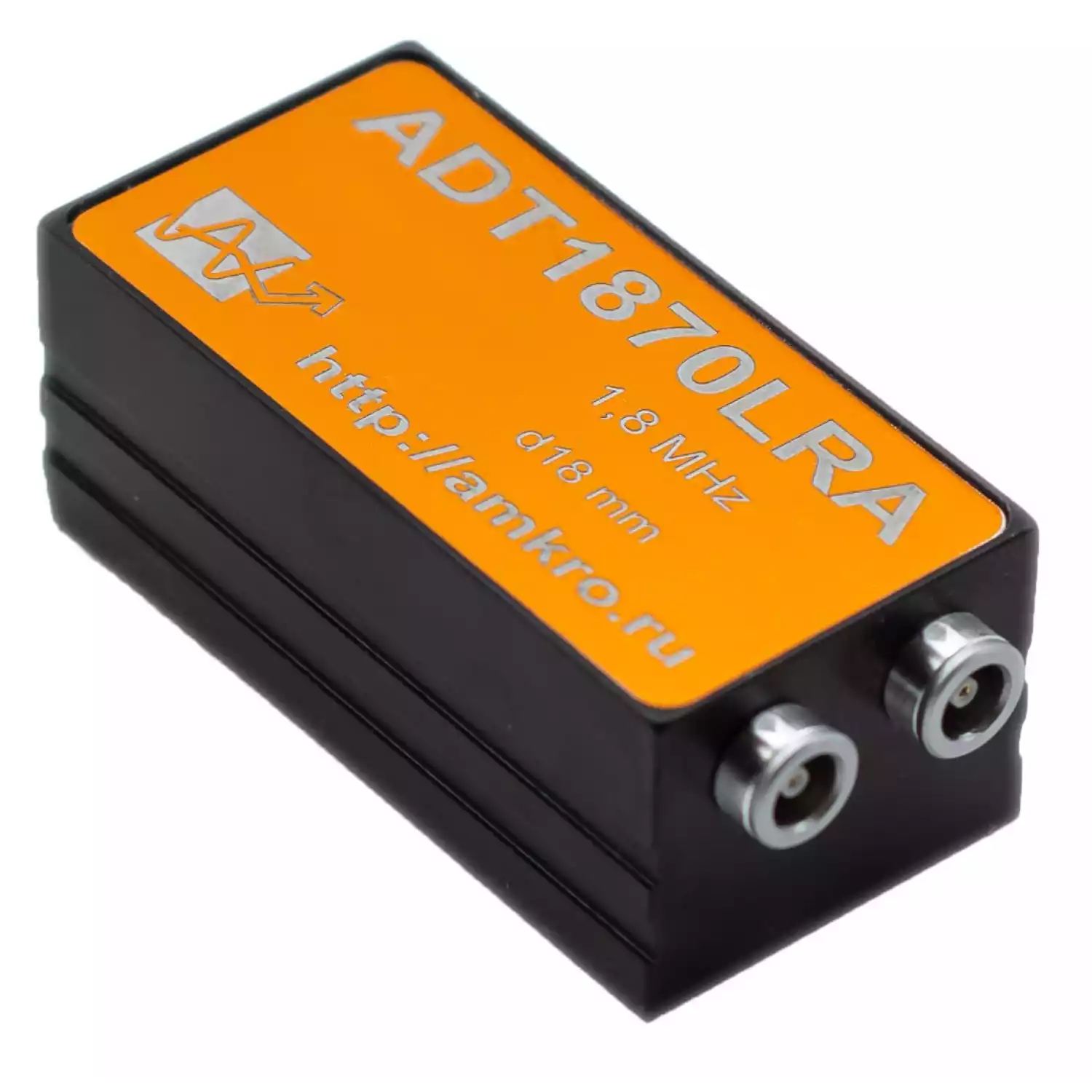

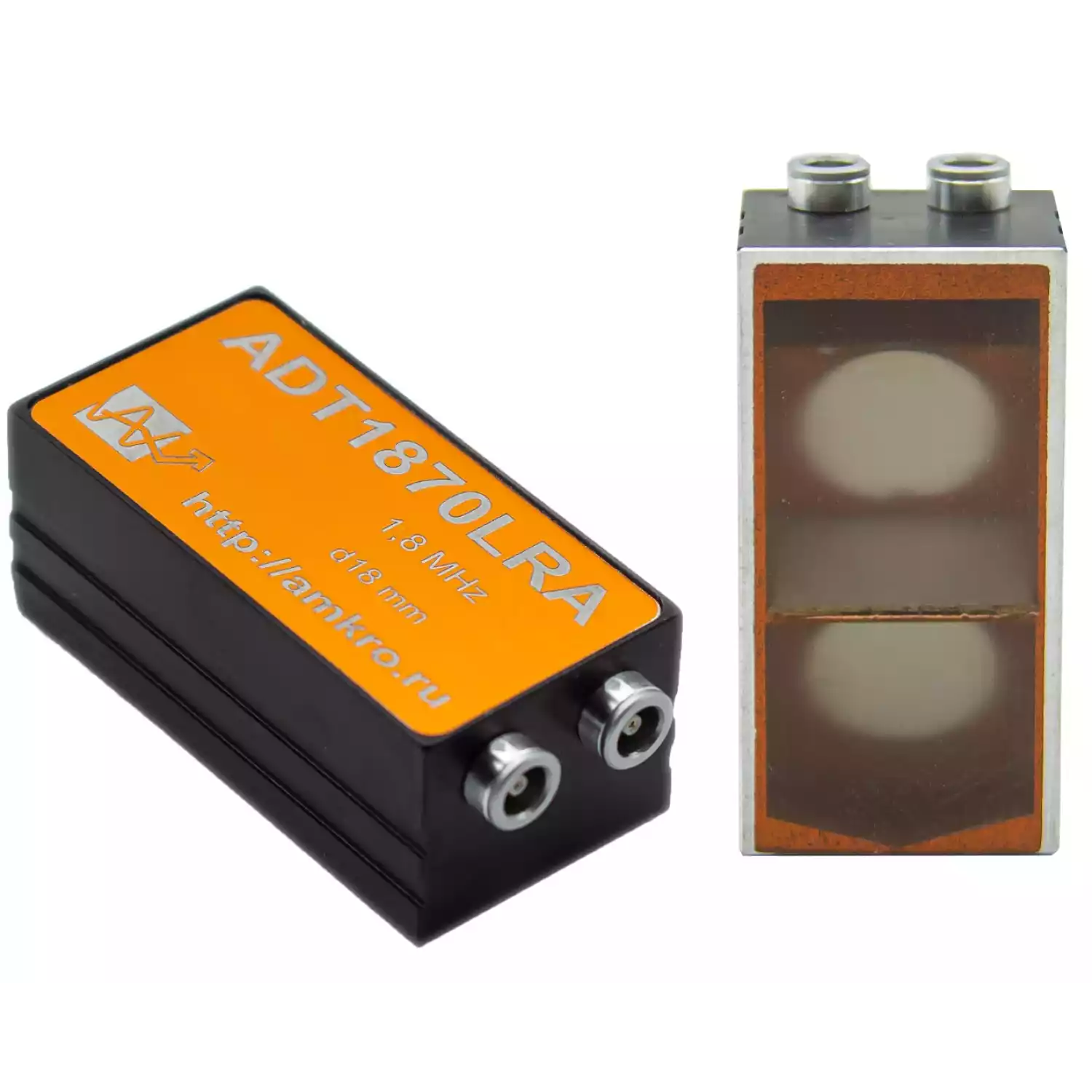

ADT1870LRA (аналог ПГЦ-91) наклонный р/с тандемный преобразователь 1,8 МГц

ADT1870LRA (аналог ПГЦ-91) наклонный р/с тандемный преобразователь 1,8 МГц

Ультразвуковой преобразователь ADT1870LRA предназначен для реализации тандемной схемы прозвучивания и является аналогом преобразователя ПГЦ-91, ранее выпускавшегося ЦНИИТМАШ

Предназначен для контроля поднаплавочных трещин в сосудах и трубопроводах при толщине антикоррозионной наплавки от 6 до 12 мм согласно ПНАЭ Г-7-030-91, ОСТ 5Р.9660 и ОСТ 5Р.9768 на объектах АО"Росатом"

Раздельно-совмещенный преобразователь типа тандем с углом ввода УЗК колебаний 70град. Диаметр пьезопластин 18 мм. Частота 1,8 МГц.
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Характеристики ADT1870LRA (аналог ПГЦ-91) наклонный р/с тандемный преобразователь 1,8 МГц

Тип
контактный, наклонный, раздельно-совмещенный, тандем
Обозначение по ГОСТ
П122-1,8-70-ТД (где XX - угол ввода продольной волны в сталь) / ПГЦ-91
Номинальная частота преобразователя
1,8 МГц ± 10%
Тип излучаемых волн
продольные
Размер пьезокерамического элемента
∅ 18 мм
Размер контактной поверхности
30х60 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
30 х 60 х 25 мм
ADT1870LRA (аналог ПГЦ-91) наклонный р/с тандемный преобразователь 1,8 МГц
22 440
Купить в 1 клик

Характеристики ADT1870LRA (аналог ПГЦ-91) наклонный р/с тандемный преобразователь 1,8 МГц

Тип
контактный, наклонный, раздельно-совмещенный, тандем
Обозначение по ГОСТ
П122-1,8-70-ТД (где XX - угол ввода продольной волны в сталь) / ПГЦ-91
Номинальная частота преобразователя
1,8 МГц ± 10%
Тип излучаемых волн
продольные
Размер пьезокерамического элемента
∅ 18 мм
Размер контактной поверхности
30х60 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
30 х 60 х 25 мм
Состав поставки
преобразователь, паспорт, упаковка
