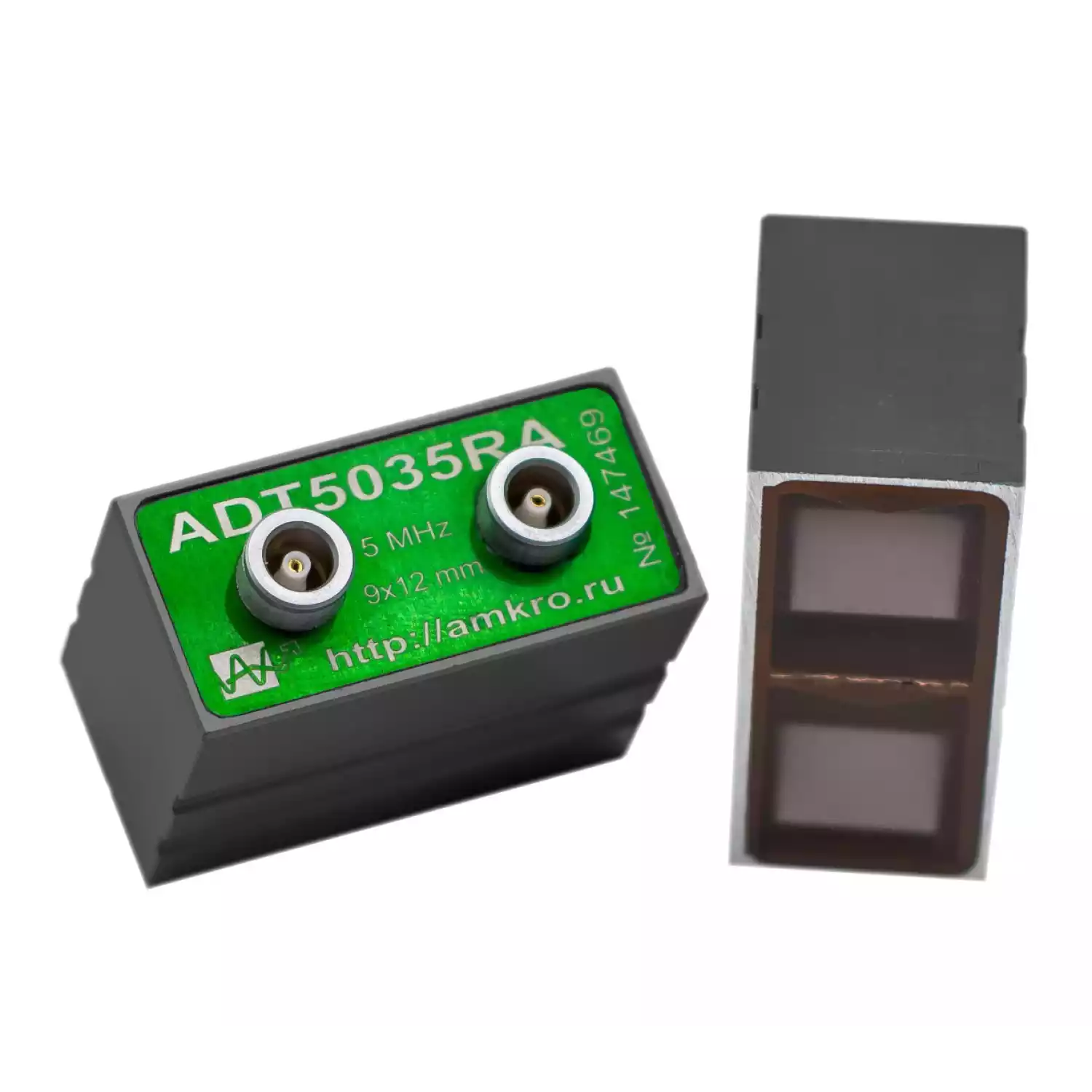

ADT5035RA (аналог ПН2Ц-35-2) наклонный р/с тандемный преобразователь 5 МГц

ADT5035RA (аналог ПН2Ц-35-2) наклонный р/с тандемный преобразователь 5 МГц

Ультразвуковой преобразователь ADT5035RA предназначен для реализации тандемной схемы прозвучивания и является аналогом преобразователя ПН2Ц-35-2, ранее выпускавшегося ЦНИИТМАШ

Предназначен для контроля сварных соединений роторов низкого давление турбин типа К-220, К-500, К1000 согласно методике РД 27.28.05.004-2003 на объектах АО"Росатом"

Раздельно-совмещенный преобразователь типа тандем с углом ввода УЗК колебаний 35град. Размер пьезопластин 9х12 мм. Частота 5 МГц.

Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Форма сигнала и спектр преобразователя ADT5035RA

Тип
контактный, наклонный, раздельно-совмещенный, тандем
Обозначение по ГОСТ
П122-5,0-35-ТД (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
9х12 мм
Размер контактной поверхности
20х40 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
20 х 40 х 29,5 мм
аналог ПН2Ц-35-2) наклонный р/с тандемный преобразователь 5 МГц (ADT5035RA наклонны р/с тандемный преобразователь 5 МГц
22 440
Купить в 1 клик

Характеристики аналог ПН2Ц-35-2) наклонный р/с тандемный преобразователь 5 МГц (ADT5035RA наклонны р/с тандемный преобразователь 5 МГц

Тип
контактный, наклонный, раздельно-совмещенный, тандем
Обозначение по ГОСТ
П122-5,0-35-ТД (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
9х12 мм
Размер контактной поверхности
20х40 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
20 х 40 х 29,5 мм
Состав поставки
преобразователь, паспорт, упаковка
