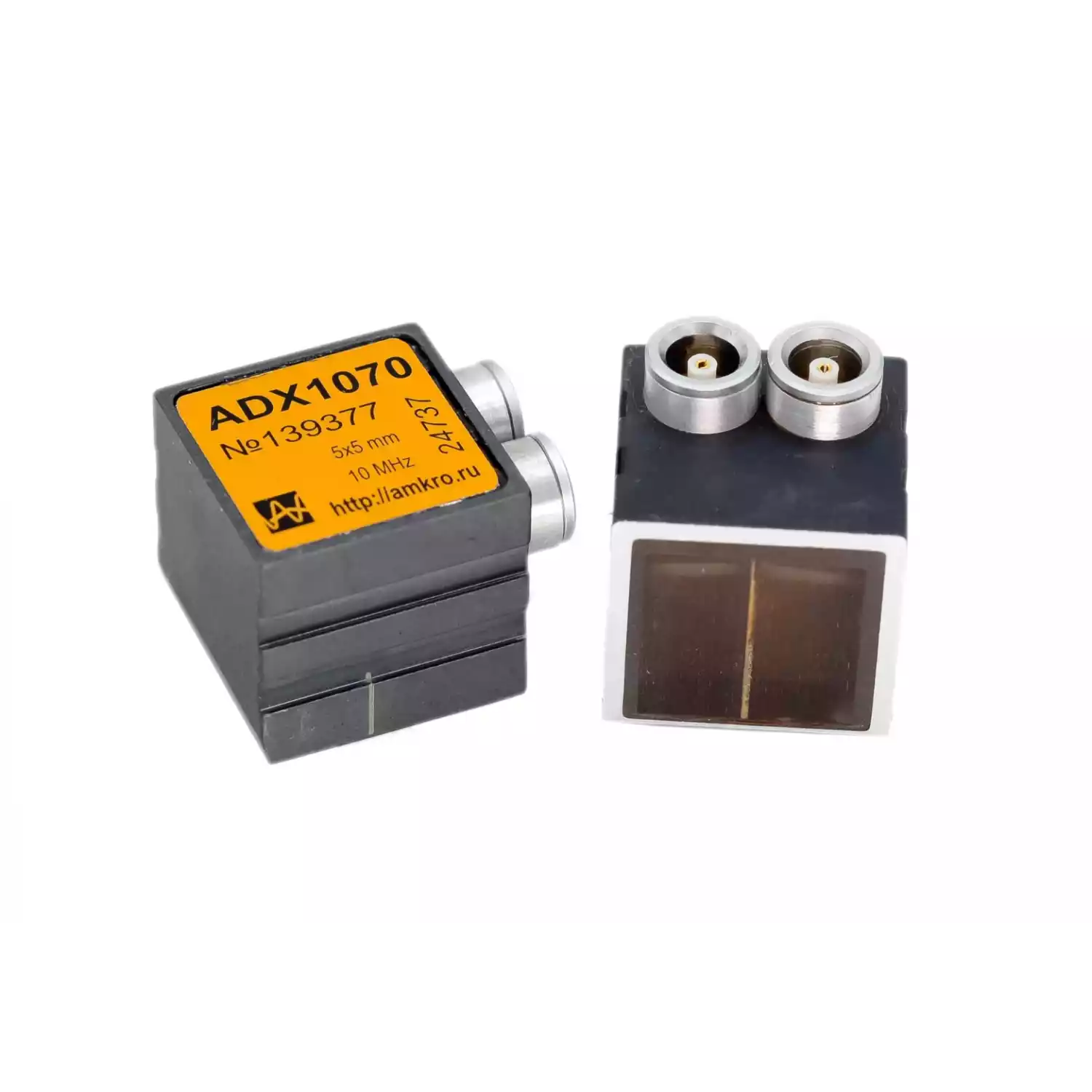

ADХ10xx наклонные р/с преобразователи 10МГц

Преобразователь наклонный раздельно-совмещенный малогабаритный поперечных волн. Маркировка по ГОСТ: П122-10-ХХ-М, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20 Номинальная частота 10 МГц Размер пьезоэлемента 5х5 мм. Разъем - 2хLemo00. Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Форма сигнала и спектр преобразователя ADX1070

Форма сигнала и спектр преобразователя ADX1070 диаграмма

Эхо-сигнал от дефекта типа "зарубка" 1х1,3мм в образце толщиной 4мм (УЗ дефектоскоп УСД-60)

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-10-ХХ-M (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	10 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	19х20 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 20 х 18,8 мм

ADX1040 - наклонный р/с преобразователь с углом ввода 40 град

Характеристики ADX1040 - наклонный р/с преобразователь с углом ввода 40 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-10-ХХ-M (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	10 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	19х20 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 20 х 18,8 мм
Обозначение по ГОСТ	П122-10-40-М
Частота	10 МГц
Угол ввода в сталь	40º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

ADX1050 - наклонный р/с преобразователь с углом ввода 50 град

Характеристики ADX1050 - наклонный р/с преобразователь с углом ввода 50 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-10-ХХ-M (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	10 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	19х20 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 20 х 18,8 мм
Обозначение по ГОСТ	П122-10-50-М
Частота	10 МГц
Угол ввода в сталь	50º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

ADX1060 - наклонный р/с преобразователь с углом ввода 60 град

Характеристики ADX1060 - наклонный р/с преобразователь с углом ввода 60 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-10-ХХ-M (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	10 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	19х20 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 20 х 18,8 мм
Обозначение по ГОСТ	П122-10-60-М
Частота	10 МГц
Угол ввода в сталь	60º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

ADX1065 - наклонный р/с преобразователь с углом ввода 65 град

Характеристики ADX1065 - наклонный р/с преобразователь с углом ввода 65 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-10-ХХ-M (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	10 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	19х20 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 20 х 18,8 мм
Обозначение по ГОСТ	П122-10-65-М
Частота	10 МГц
Угол ввода в сталь	65º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

ADX1070 - наклонный р/с преобразователь с углом ввода 70 град

Характеристики ADX1070 - наклонный р/с преобразователь с углом ввода 70 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-10-ХХ-M (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	10 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	19х20 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 20 х 18,8 мм
Обозначение по ГОСТ	П122-10-70-М
Частота	10 МГц
Угол ввода в сталь	70º
Стрела	7 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

ADX1075 - наклонный р/с преобразователь с углом ввода 75 град

Характеристики ADX1075 - наклонный р/с преобразователь с углом ввода 75 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-10-ХХ-M (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	10 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	19х20 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 20 х 18,8 мм
Обозначение по ГОСТ	П122-10-75-М
Частота	10 МГц
Угол ввода в сталь	75º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка
