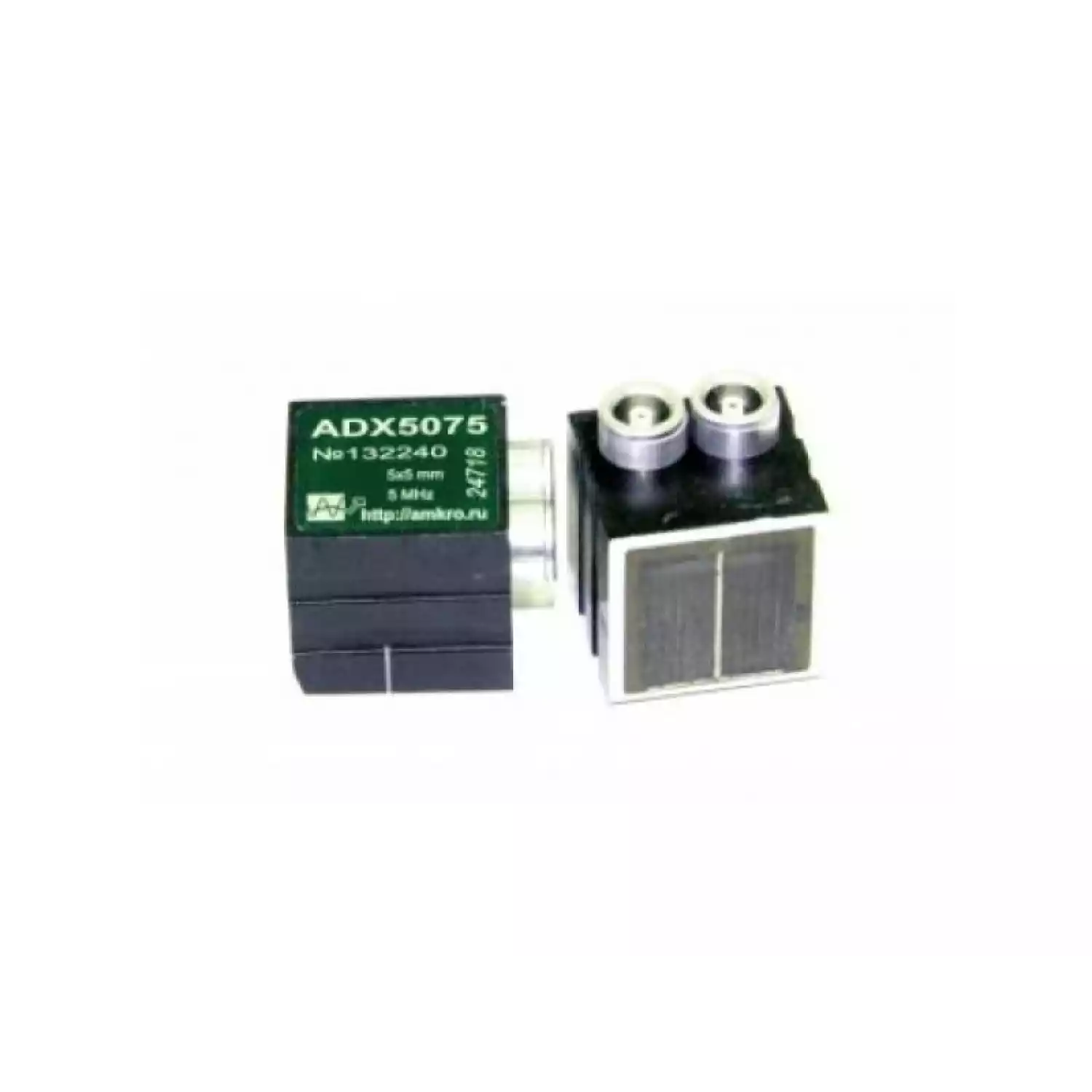

ADХ50xx наклонные р/с преобразователи 5МГц

Преобразователь наклонный раздельно-совмещенный малогабаритный поперечных волн. Маркировка по ГОСТ: П122-5-ХХ-М, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20 Номинальная частота 5 МГц Размер пьезоэлемента 5х5 мм. Разъем - 2хLemo00. Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Форма сигнала и спектр преобразователя ADX5070

Эхо-сигнал от дефекта типа "зарубка" 1х1,3мм в образце толщиной 4мм (УЗ дефектоскоп УСД-60)

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ-M (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	19х20 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 20 х 18,8 мм

ADX5040 - наклонный р/с преобразователь с углом ввода 40 град

Характеристики ADX5040 - наклонный р/с преобразователь с углом ввода 40 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ-M (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	19х20 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 20 х 18,8 мм
Обозначение по ГОСТ	П122-5-40-М
Частота	5 МГц
Угол ввода в сталь	40º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

ADX5050 - наклонный р/с преобразователь с углом ввода 50 град

Характеристики ADX5050 - наклонный р/с преобразователь с углом ввода 50 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ-M (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	19х20 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 20 х 18,8 мм
Обозначение по ГОСТ	П122-5-50-М
Частота	5 МГц
Угол ввода в сталь	50º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

ADX5060 - наклонный р/с преобразователь с углом ввода 60 град

Характеристики ADX5060 - наклонный р/с преобразователь с углом ввода 60 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ-M (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	19х20 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 20 х 18,8 мм
Обозначение по ГОСТ	П122-5-60-М
Частота	5 МГц
Угол ввода в сталь	60º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

ADX5065 - наклонный р/с преобразователь с углом ввода 65 град

Характеристики ADX5065 - наклонный р/с преобразователь с углом ввода 65 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ-M (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	19х20 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 20 х 18,8 мм
Обозначение по ГОСТ	П122-5-65-М
Частота	5 МГц
Угол ввода в сталь	65º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

ADX5070 - наклонный р/с преобразователь с углом ввода 70 град

Характеристики ADX5070 - наклонный р/с преобразователь с углом ввода 70 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ-M (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	19х20 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 20 х 18,8 мм
Обозначение по ГОСТ	П122-5-70-М
Частота	5 МГц
Угол ввода в сталь	70º
Стрела	8мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

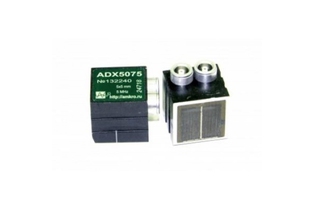

ADX5075 - наклонный р/с преобразователь с углом ввода 75 град

Характеристики ADX5075 - наклонный р/с преобразователь с углом ввода 75 град

Тип	контактный, наклонный, раздельно-совмещенный, поперечных волн
Обозначение по ГОСТ	П122-5-ХХ-M (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	19х20 мм
Материал призмы	орстекло
Разъем подключения	2 х Lemo00
Встроенный согласующий элемент	индуктивность
Материал корпуса	алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)	20 х 20 х 18,8 мм
Обозначение по ГОСТ	П122-5-75-М
Частота	5 МГц
Угол ввода в сталь	75º
Стрела	8мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка
