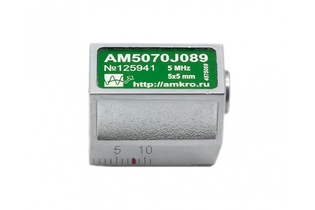

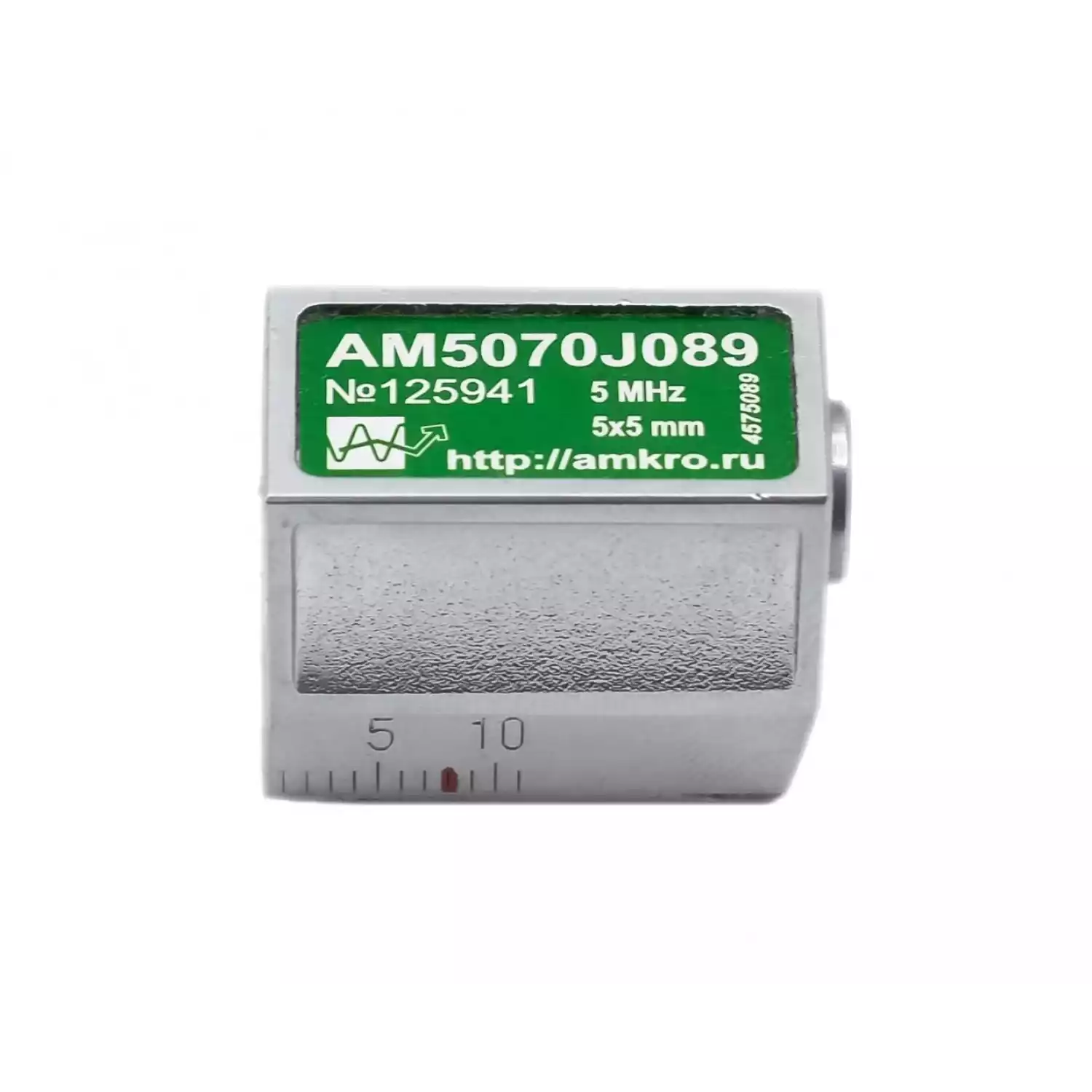

AM5070Jxx наклонные совмещенные притертые преобразователи 5 МГц 70 град

Под заказ
Кропус
Под заказ
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
AM5070Jxx наклонные совмещенные притертые преобразователи 5 МГц 70 град

Ультразвуковые наклонные малогабаритные совмещенные преобразователи для контроля стыковых сварных соединений труб, в том числе малого диаметра. Частота 5 МГц, угол ввода в сталь 70 град.

Выполняются с притиркой под определенный диаметр трубы

Также используются для выявления поперечных дефектов тела трубы указанного диаметра.
Обозначение: AM5070Jxx, где

AM -тип корпуса и конструкции;
50 - частота 5,0 МГц
70 - угол ввода УЗ колебаний 65 градусов (для стали марки 20)

J - (joint) обозначение направления притирки (вдоль направления излучения колебаний)
xx - диаметр притирки

Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.

Характеристики AM5070Jxx наклонные совмещенные притертые преобразователи 5 МГц 70 град

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
70 °
Обозначение по ГОСТ
П121-5-70-M-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности (до притирки)
13х23 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 24 х 17,5 мм
AM5070J022 (с диаметром 22мм)
4 884
Купить в 1 клик

Характеристики AM5070J022 (с диаметром 22мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
70 °
Обозначение по ГОСТ
П121-5-70-M-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности (до притирки)
13х23 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 24 х 17,5 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AM5070J025 (с диаметром 25мм)
4 884
Купить в 1 клик

Характеристики AM5070J025 (с диаметром 25мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
70 °
Обозначение по ГОСТ
П121-5-70-M-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности (до притирки)
13х23 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 24 х 17,5 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AM5070J028 (с диаметром 28мм)
4 884
Купить в 1 клик

Характеристики AM5070J028 (с диаметром 28мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
70 °
Обозначение по ГОСТ
П121-5-70-M-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности (до притирки)
13х23 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 24 х 17,5 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AM5070J032 (с диаметром 32мм)
4 884
Купить в 1 клик

Характеристики AM5070J032 (с диаметром 32мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
70 °
Обозначение по ГОСТ
П121-5-70-M-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности (до притирки)
13х23 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 24 х 17,5 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AM5070J038 (с диаметром 38мм)
4 884
Купить в 1 клик

Характеристики AM5070J038 (с диаметром 38мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
70 °
Обозначение по ГОСТ
П121-5-70-M-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности (до притирки)
13х23 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 24 х 17,5 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AM5070J042 (с диаметром 42мм)
4 884
Купить в 1 клик

Характеристики AM5070J042 (с диаметром 42мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
70 °
Обозначение по ГОСТ
П121-5-70-M-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности (до притирки)
13х23 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 24 х 17,5 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AM5070J045 (с диаметром 45мм)
4 884
Купить в 1 клик

Характеристики AM5070J045 (с диаметром 45мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
70 °
Обозначение по ГОСТ
П121-5-70-M-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности (до притирки)
13х23 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 24 х 17,5 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AM5070J048 (с диаметром 48мм)
4 884
Купить в 1 клик

Характеристики AM5070J048 (с диаметром 48мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
70 °
Обозначение по ГОСТ
П121-5-70-M-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности (до притирки)
13х23 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 24 х 17,5 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AM5070J050 (с диаметром 50мм)
4 884
Купить в 1 клик

Характеристики AM5070J050 (с диаметром 50мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
70 °
Обозначение по ГОСТ
П121-5-70-M-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности (до притирки)
13х23 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 24 х 17,5 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AM5070J057 (с диаметром 57мм)
4 884
Купить в 1 клик

Характеристики AM5070J057 (с диаметром 57мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
70 °
Обозначение по ГОСТ
П121-5-70-M-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности (до притирки)
13х23 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 24 х 17,5 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
