AM50xxV малогабаритные наклонные УЗ ПЭП 5МГц

Под заказ
Артикул: 7816
Кропус
Подробнее
Под заказ
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС

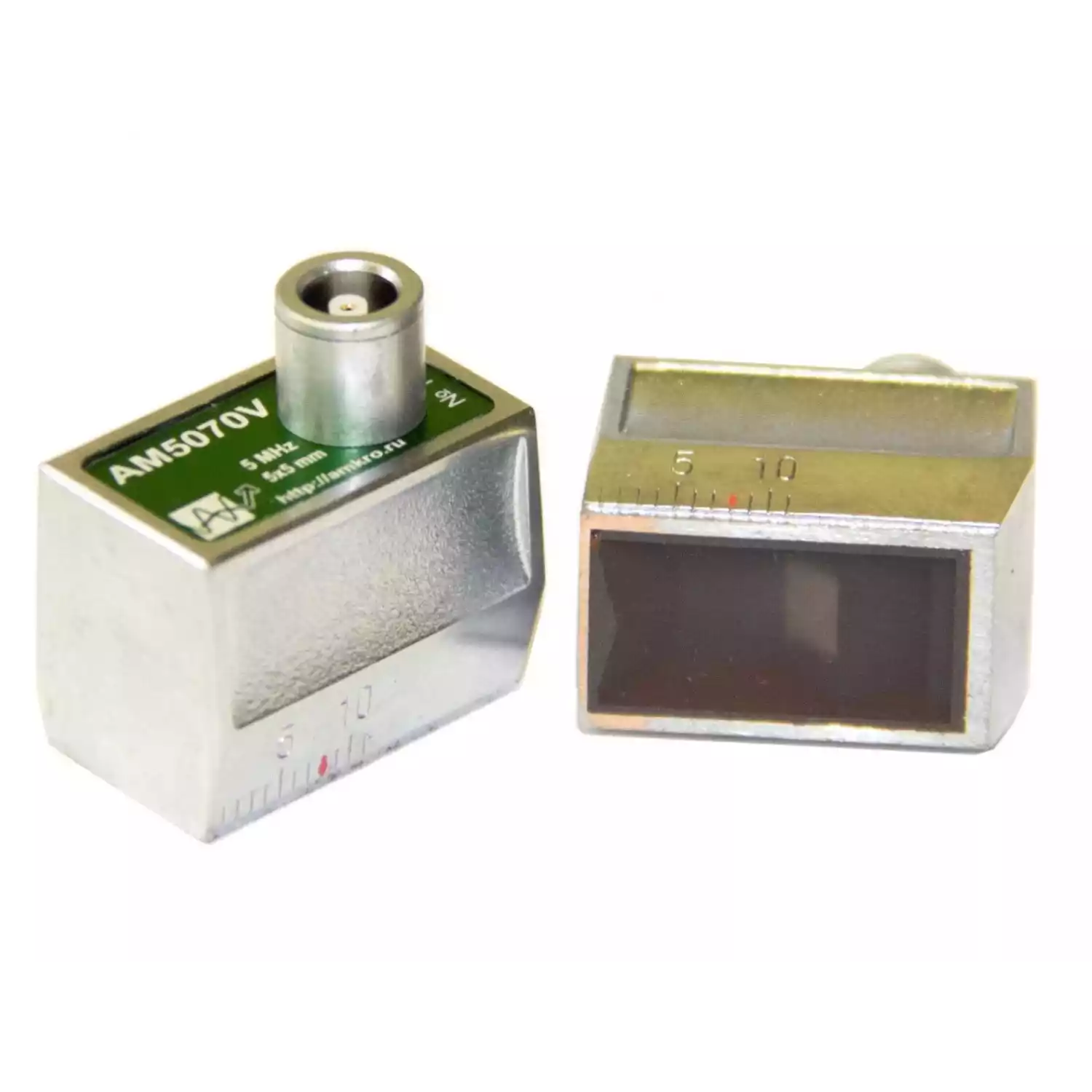

AM50xxV малогабаритные наклонные УЗ ПЭП 5МГц
Преобразователь наклонный совмещенный малогабаритный поперечных волн в корпусе повышенной износостойкости с вертикальным расположением разъема подключения. Маркировка по ГОСТ: П121-5-ХХ-МВ, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20 Номинальная частота 5 МГц Размер пьезоэлемента 5х5 мм Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Форма сигнала и спектр преобразователя AM5070V

Форма сигнала и спектр преобразователя AM5070V диаграмма

Эхо-сигнал преобразователя AM5070V от дефекта типа "зарубка" 2х1мм в образце толщиной 6мм (УЗ дефектоскоп УСД-60)

Эхо-сигнал преобразователя AM5070V

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно пр
Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-5-ХХ-МВ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности
13х22,5 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 25 х 25 мм
AM5040V - преобразователь ультразвуковой 5,0 МГц с углом ввода 40 градусов
AM5040V - преобразователь ультразвуковой 5,0 МГц с углом ввода 40 градусов
4 440 руб.
Купить в 1 клик

Характеристики AM5040V - преобразователь ультразвуковой 5,0 МГц с углом ввода 40 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-5-ХХ-МВ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности
13х22,5 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 25 х 25 мм
Обозначение по ГОСТ
П121-5-40-МВ
Частота
5 МГц
Угол ввода в сталь
40º
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AM5045V - преобразователь ультразвуковой 5,0 МГц с углом ввода 45 градусов
AM5045V - преобразователь ультразвуковой 5,0 МГц с углом ввода 45 градусов
4 440 руб.
Купить в 1 клик

Характеристики AM5045V - преобразователь ультразвуковой 5,0 МГц с углом ввода 45 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-5-ХХ-МВ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности
13х22,5 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 25 х 25 мм
Обозначение по ГОСТ
П121-5-45-МВ
Частота
5 МГц
Угол ввода в сталь
45º
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AM5050V - преобразователь ультразвуковой 5,0 МГц с углом ввода 50 градусов
AM5050V - преобразователь ультразвуковой 5,0 МГц с углом ввода 50 градусов
4 440 руб.
Купить в 1 клик

Характеристики AM5050V - преобразователь ультразвуковой 5,0 МГц с углом ввода 50 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-5-ХХ-МВ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности
13х22,5 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 25 х 25 мм
Обозначение по ГОСТ
П121-5-50-МВ
Частота
5 МГц
Угол ввода в сталь
50º
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AM5055V - преобразователь ультразвуковой 5,0 МГц с углом ввода 55 градусов
AM5055V - преобразователь ультразвуковой 5,0 МГц с углом ввода 55 градусов
4 440 руб.
Купить в 1 клик

Характеристики AM5055V - преобразователь ультразвуковой 5,0 МГц с углом ввода 55 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-5-ХХ-МВ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности
13х22,5 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 25 х 25 мм
Обозначение по ГОСТ
П121-5-55-МВ
Частота
5 МГц
Угол ввода в сталь
55º
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка

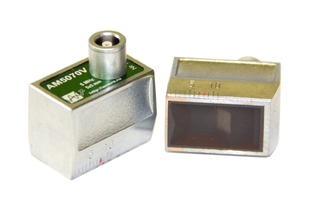

AM5060V - преобразователь ультразвуковой 5,0 МГц с углом ввода 60 градусов
AM5060V - преобразователь ультразвуковой 5,0 МГц с углом ввода 60 градусов
4 440 руб.
Купить в 1 клик

Характеристики AM5060V - преобразователь ультразвуковой 5,0 МГц с углом ввода 60 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-5-ХХ-МВ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности
13х22,5 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 25 х 25 мм
Обозначение по ГОСТ
П121-5-60-МВ
Частота
5 МГц
Угол ввода в сталь
60º
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AM5065V - преобразователь ультразвуковой 5,0 МГц с углом ввода 65 градусов
AM5065V - преобразователь ультразвуковой 5,0 МГц с углом ввода 65 градусов
4 440 руб.
Купить в 1 клик

Характеристики AM5065V - преобразователь ультразвуковой 5,0 МГц с углом ввода 65 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-5-ХХ-МВ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности
13х22,5 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 25 х 25 мм
Обозначение по ГОСТ
П121-5-65-МВ
Частота
5 МГц
Угол ввода в сталь
65º
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AM5070V - преобразователь ультразвуковой 5,0 МГц с углом ввода 70 градусов
AM5070V - преобразователь ультразвуковой 5,0 МГц с углом ввода 70 градусов
4 440 руб.
Купить в 1 клик

Характеристики AM5070V - преобразователь ультразвуковой 5,0 МГц с углом ввода 70 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-5-ХХ-МВ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности
13х22,5 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 25 х 25 мм
Обозначение по ГОСТ
П121-5-70-МВ
Частота
5 МГц
Угол ввода в сталь
70º
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AM5075V - преобразователь ультразвуковой 5,0 МГц с углом ввода 75 градусов
AM5075V - преобразователь ультразвуковой 5,0 МГц с углом ввода 75 градусов
4 440 руб.
Купить в 1 клик

Характеристики AM5075V - преобразователь ультразвуковой 5,0 МГц с углом ввода 75 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-5-ХХ-МВ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности
13х22,5 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 25 х 25 мм
Обозначение по ГОСТ
П121-5-75-МВ
Частота
5 МГц
Угол ввода в сталь
75º
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AM5090V - преобразователь ультразвуковой 5,0 МГц, поверхностной волны
AM5090V - преобразователь ультразвуковой 5,0 МГц, поверхностной волны
4 440 руб.
Купить в 1 клик

Характеристики AM5090V - преобразователь ультразвуковой 5,0 МГц, поверхностной волны

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-5-ХХ-МВ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности
13х22,5 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 25 х 25 мм
Обозначение по ГОСТ
П121-5-90-МВ
Частота
5 МГц
Поверхностной волны
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
