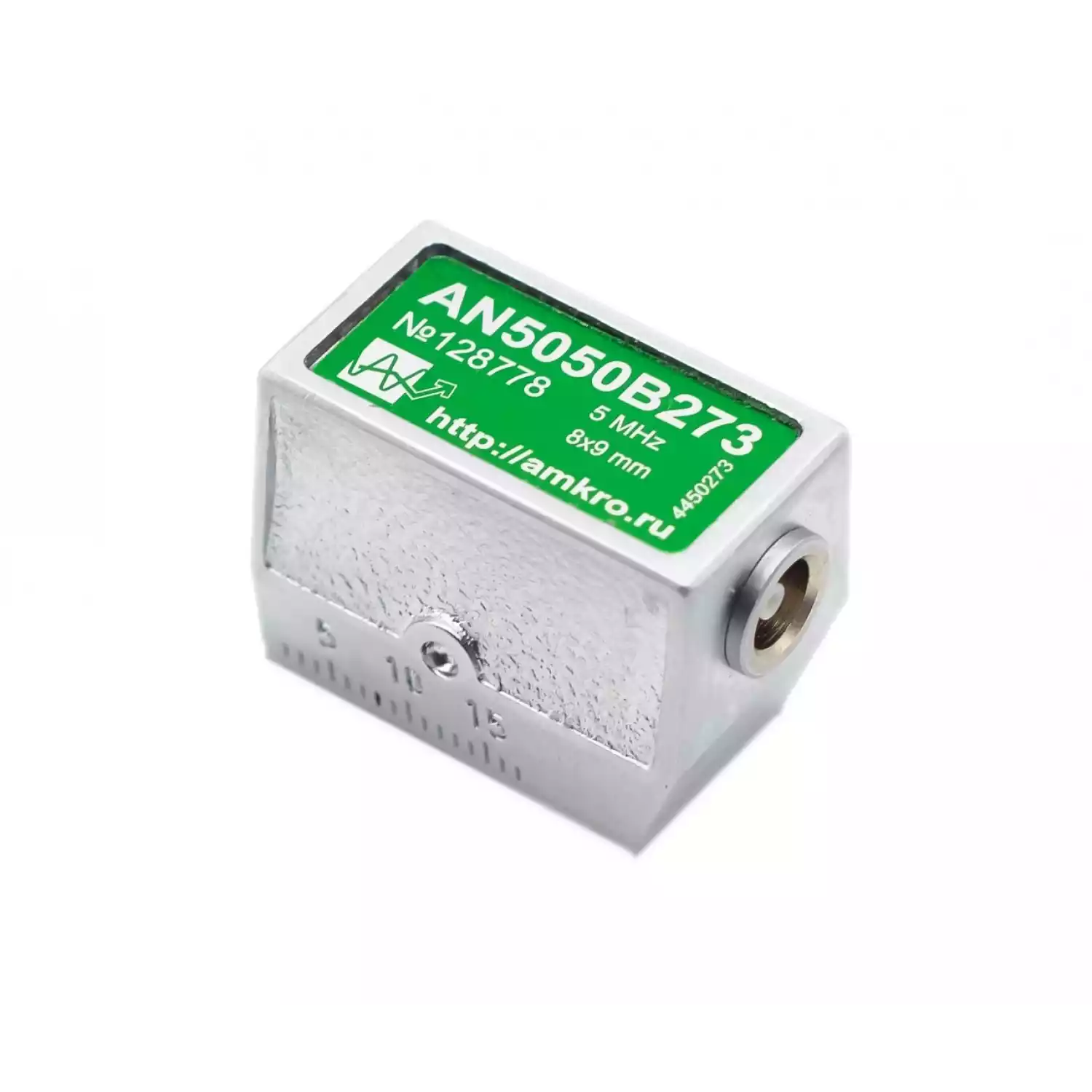

AN5050Bxx наклонный совмещенный притертый преобразователь 5 МГц с углом 50град

Под заказ

Артикул: 7937

Подробнее

Купить

Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями

Отгрузка со склада

Все цены указаны с НДС

Описание Характеристики Цены Задать вопрос

AN5050Bxx наклонный совмещенный притертый преобразователь 5 МГц с углом 50град

Ультразвуковые наклонные совмещенные преобразователи для контроля гибов труб. Частота 5 МГц, угол ввода в сталь 50 град.

Выполняются с притиркой под определенный диаметр гиба.

Также используются для выявления продольных дефектов труб указанного диаметра.
Обозначение: AN25050Bxx, где

AN -тип корпуса и конструкции;

50 - частота 5,0 МГц

50-угол ввода УЗ колебаний 50 градусов (для стали марки 20)

B - (bending) обозначение направления притирки (поперек направления излучения колебаний)

xx - диаметр притирки

Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.

Тип	контактный, наклонный, совмещенный, поперечных волн
Направление притирки	поперек направления излучения УЗ колебаний
Диаметр притирки	любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20	50 °
Обозначение по ГОСТ	П121-5-50-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя	5,0 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	8х9 мм
Размер контактной поверхности (до притирки)	13х24 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	16,5 х 28 х 22 мм

AN5050B060 (с диаметром 60 мм)

Характеристики AN5050B060 (с диаметром 60 мм)

Тип	контактный, наклонный, совмещенный, поперечных волн
Направление притирки	поперек направления излучения УЗ колебаний
Диаметр притирки	любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20	50 °
Обозначение по ГОСТ	П121-5-50-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя	5,0 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	8х9 мм
Размер контактной поверхности (до притирки)	13х24 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	16,5 х 28 х 22 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AN5050B066 (с диаметром 66 мм)

Характеристики AN5050B066 (с диаметром 66 мм)

Тип	контактный, наклонный, совмещенный, поперечных волн
Направление притирки	поперек направления излучения УЗ колебаний
Диаметр притирки	любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20	50 °
Обозначение по ГОСТ	П121-5-50-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя	5,0 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	8х9 мм
Размер контактной поверхности (до притирки)	13х24 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	16,5 х 28 х 22 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AN5050B076 (с диаметром 76 мм)

Характеристики AN5050B076 (с диаметром 76 мм)

Тип	контактный, наклонный, совмещенный, поперечных волн
Направление притирки	поперек направления излучения УЗ колебаний
Диаметр притирки	любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20	50 °
Обозначение по ГОСТ	П121-5-50-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя	5,0 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	8х9 мм
Размер контактной поверхности (до притирки)	13х24 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	16,5 х 28 х 22 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AN5050B089 (с диаметром 89 мм)

Характеристики AN5050B089 (с диаметром 89 мм)

Тип	контактный, наклонный, совмещенный, поперечных волн
Направление притирки	поперек направления излучения УЗ колебаний
Диаметр притирки	любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20	50 °
Обозначение по ГОСТ	П121-5-50-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя	5,0 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	8х9 мм
Размер контактной поверхности (до притирки)	13х24 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	16,5 х 28 х 22 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AN5050B108 (с диаметром 108 мм)

Характеристики AN5050B108 (с диаметром 108 мм)

Тип	контактный, наклонный, совмещенный, поперечных волн
Направление притирки	поперек направления излучения УЗ колебаний
Диаметр притирки	любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20	50 °
Обозначение по ГОСТ	П121-5-50-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя	5,0 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	8х9 мм
Размер контактной поверхности (до притирки)	13х24 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	16,5 х 28 х 22 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AN5050B114 (с диаметром 114 мм)

Характеристики AN5050B114 (с диаметром 114 мм)

Тип	контактный, наклонный, совмещенный, поперечных волн
Направление притирки	поперек направления излучения УЗ колебаний
Диаметр притирки	любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20	50 °
Обозначение по ГОСТ	П121-5-50-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя	5,0 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	8х9 мм
Размер контактной поверхности (до притирки)	13х24 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	16,5 х 28 х 22 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AN5050B120 (с диаметром 120 мм)

Характеристики AN5050B120 (с диаметром 120 мм)

Тип	контактный, наклонный, совмещенный, поперечных волн
Направление притирки	поперек направления излучения УЗ колебаний
Диаметр притирки	любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20	50 °
Обозначение по ГОСТ	П121-5-50-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя	5,0 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	8х9 мм
Размер контактной поверхности (до притирки)	13х24 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	16,5 х 28 х 22 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AN5050B133 (с диаметром 133 мм)

Характеристики AN5050B133 (с диаметром 133 мм)

Тип	контактный, наклонный, совмещенный, поперечных волн
Направление притирки	поперек направления излучения УЗ колебаний
Диаметр притирки	любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20	50 °
Обозначение по ГОСТ	П121-5-50-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя	5,0 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	8х9 мм
Размер контактной поверхности (до притирки)	13х24 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	16,5 х 28 х 22 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AN5050B159 (с диаметром 159 мм)

Характеристики AN5050B159 (с диаметром 159 мм)

Тип	контактный, наклонный, совмещенный, поперечных волн
Направление притирки	поперек направления излучения УЗ колебаний
Диаметр притирки	любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20	50 °
Обозначение по ГОСТ	П121-5-50-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя	5,0 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	8х9 мм
Размер контактной поверхности (до притирки)	13х24 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	16,5 х 28 х 22 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AN5050B219 (с диаметром 219 мм)

Характеристики AN5050B219 (с диаметром 219 мм)

Тип	контактный, наклонный, совмещенный, поперечных волн
Направление притирки	поперек направления излучения УЗ колебаний
Диаметр притирки	любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20	50 °
Обозначение по ГОСТ	П121-5-50-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя	5,0 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	8х9 мм
Размер контактной поверхности (до притирки)	13х24 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	16,5 х 28 х 22 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AN5050B273 (с диаметром 273 мм)

Характеристики AN5050B273 (с диаметром 273 мм)

Тип	контактный, наклонный, совмещенный, поперечных волн
Направление притирки	поперек направления излучения УЗ колебаний
Диаметр притирки	любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20	50 °
Обозначение по ГОСТ	П121-5-50-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя	5,0 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	8х9 мм
Размер контактной поверхности (до притирки)	13х24 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	16,5 х 28 х 22 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AN5050B325 (с диаметром 325 мм)

Характеристики AN5050B325 (с диаметром 325 мм)

Тип	контактный, наклонный, совмещенный, поперечных волн
Направление притирки	поперек направления излучения УЗ колебаний
Диаметр притирки	любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20	50 °
Обозначение по ГОСТ	П121-5-50-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя	5,0 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	8х9 мм
Размер контактной поверхности (до притирки)	13х24 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	16,5 х 28 х 22 мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

C этим товаром смотрят

Подробнее

П112-10-6/2-Т-01 (УАЛТ.030.552.00)

18 300

Купить в 1 клик

Подробнее

П112-2,5-12/2-А-01 (УАЛТ.030.134.00)

8 850

Купить в 1 клик

Подробнее

П121-2,5-90-ВМ-003 (УАЛТ.011.639.00)

4 380

Купить в 1 клик

Подробнее

П121-5-45-506 (УАЛТ.011.142.00)

5 100

Купить в 1 клик

Подробнее

П122-5-65-001 (УАЛТ.035.146.00)

5 580

Купить в 1 клик

Подробнее

П121-5-60-506

4 620

Купить в 1 клик

Наши новости

Все новости

Нам исполнилось 7 лет!

Сегодня у нас особенный день - нам 7 лет!

Поздравляем с днем метрологии!

Пусть всегда Ваши измерения будут точными!

С новым 2023 годом!!!!

Поздравляем с новым годом и рождеством!

Участие в фестивале «Строй-Герой» 2022

Компания А3 Инжиниринг приняла участие в фестивале «Строй-Герой» 2022

© 2024 А3 Инжиниринг Обращаем Ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями статьи 437 (2) Гражданского кодекса Российской Федерации.

Разработка сайтов: WOW Studio
