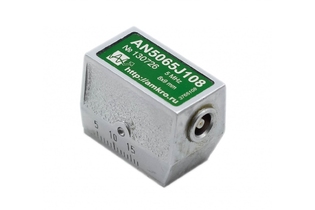

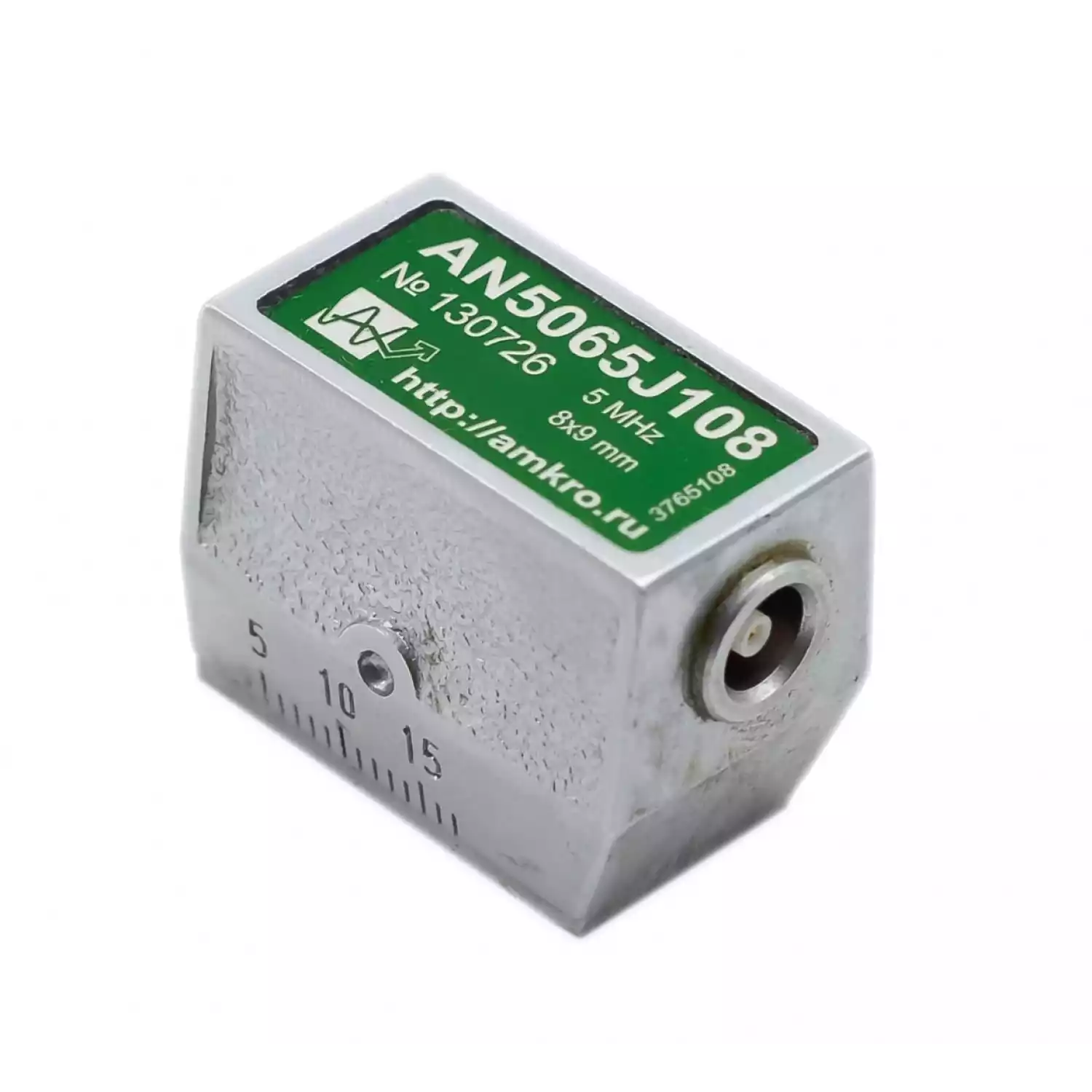

AN5065Jxx наклонные совмещенные притертые преобразователи 5 МГц 65 град

Ультразвуковые наклонные совмещенные преобразователи для контроля стыковых сварных соединений труб. Частота 5 МГц, угол ввода в сталь 65 град.

Выполняются с притиркой под определенный диаметр трубы

Также используются для выявления поперечных дефектов тела трубы указанного диаметра.
Обозначение: AN5065Jxx, где

AN -тип корпуса и конструкции;
50 - частота 5,0 МГц
65 - угол ввода УЗ колебаний 65 градусов (для стали марки 20)
J - (joint) обозначение направления притирки (вдоль направления излучения колебаний)
xx - диаметр притирки

Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.

Характеристики AN5065Jxx наклонные совмещенные притертые преобразователи 5 МГц 65 град

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
AN5065J068 (с диаметром 68 мм)
4 884
Купить в 1 клик

Характеристики AN5065J068 (с диаметром 68 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN5065J089 (с диаметром 89 мм)
4 884
Купить в 1 клик

Характеристики AN5065J089 (с диаметром 89 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN5065J108 (с диаметром 108 мм)
4 884
Купить в 1 клик

Характеристики AN5065J108 (с диаметром 108 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN5065J133 (с диаметром 133 мм)
4 884
Купить в 1 клик

Характеристики AN5065J133 (с диаметром 133 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN5065J159 (с диаметром 159 мм)
4 884
Купить в 1 клик

Характеристики AN5065J159 (с диаметром 159 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN5065J219 (с диаметром 219 мм)
4 884
Купить в 1 клик

Характеристики AN5065J219 (с диаметром 219 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN5065J273 (с диаметром 273 мм)
4 884
Купить в 1 клик

Характеристики AN5065J273 (с диаметром 273 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN5065J325 (с диаметром 325 мм)
4 884
Купить в 1 клик

Характеристики AN5065J325 (с диаметром 325 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN5065J377 (с диаметром 377 мм)
4 884
Купить в 1 клик

Характеристики AN5065J377 (с диаметром 377 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN5065J426 (с диаметром 426 мм)
4 884
Купить в 1 клик

Характеристики AN5065J426 (с диаметром 426 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
