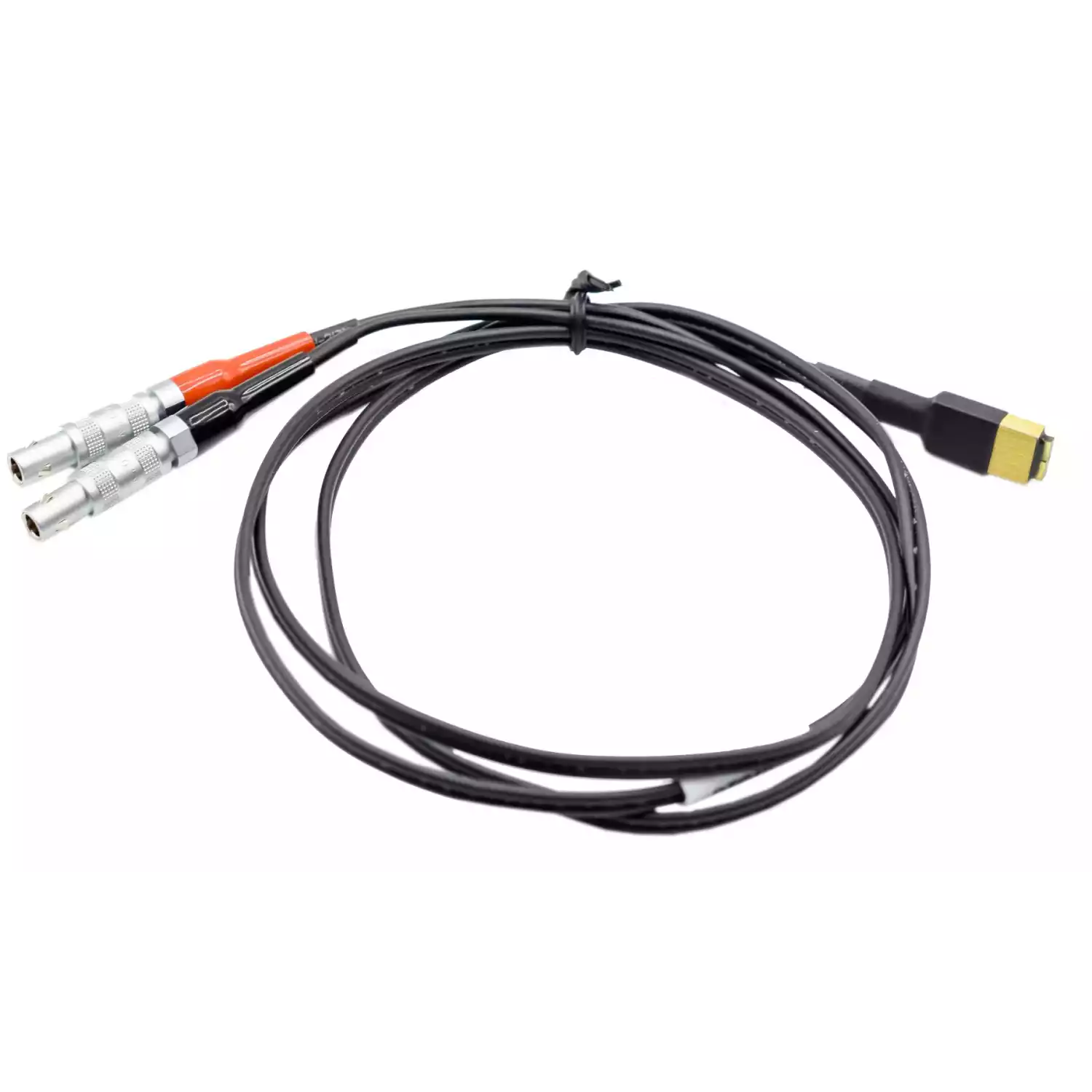

Преобразователь для контроля толщины стенки турбинных лопаток. Частота 15 МГц. Диапазон измерения от 0,3 мм
|
Тип
|
контактный, прямой, раздельно-совмещенный |
|
Обозначение по ГОСТ
|
П112-15-2х3 |
|
Номинальная частота преобразователя
|
15 МГц ± 10% |
|
Тип излучаемых волн
|
продольные |
|
Размер пьезокерамического элемента
|
2х3 мм |
|
Размер контактной поверхности
|
1,6х6 мм |
|
Материал контактной поверхности
|
синтетический полимер |
|
Диапазон контроля по стали
|
0,3 - 9 мм |
|
Разъем подключения
|
2 х Lemo 00.250 |
|
Встроенный согласующий элемент
|
нет |
|
Материал корпуса
|
латунь |
|
Габаритные размеры (ДхШ)
|
7,5 х 3,2 х 16 мм |
|
Тип
|
контактный, прямой, совмещенный |
|
Обозначение по ГОСТ
|
П111-5-К8-002 |
|
Номинальная частота преобразователя
|
5,0 МГц ± 10% |
|
Тип излучаемых волн
|
продольные |
|
Диаметр пьезокерамического элемента
|
8мм |
|
Диаметр контактной поверхности
|
10мм |
|
Материал контактной поверхности
|
протектор из высокопрочной керамики |
|
Разъем подключения
|
Lemo 00.250 |
|
Встроенный согласующий элемент
|
индуктивность |
|
Материал корпуса
|
наружная втулка -латунь, корпус-алюминий с гальваническим покрытием никелем |
|
Габаритные размеры
|
H=34mm, D=20mm |
