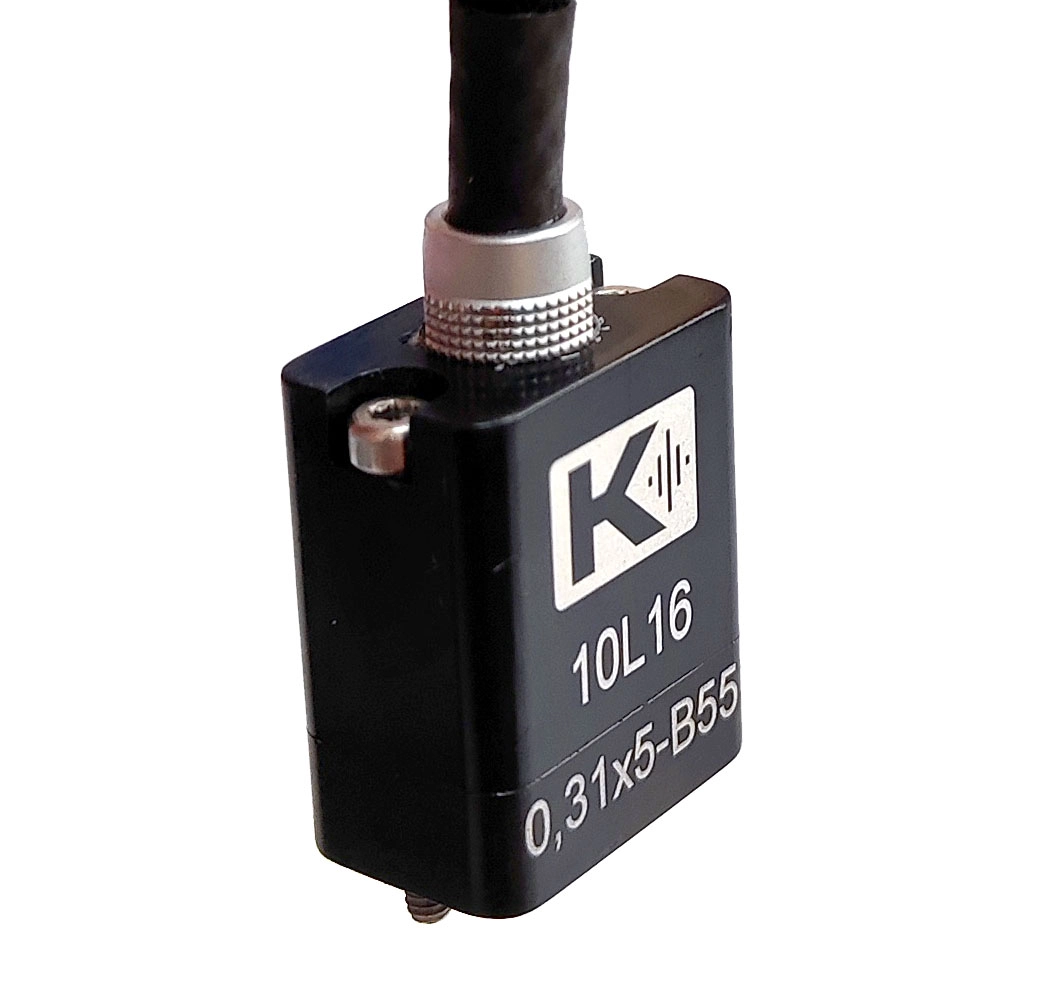

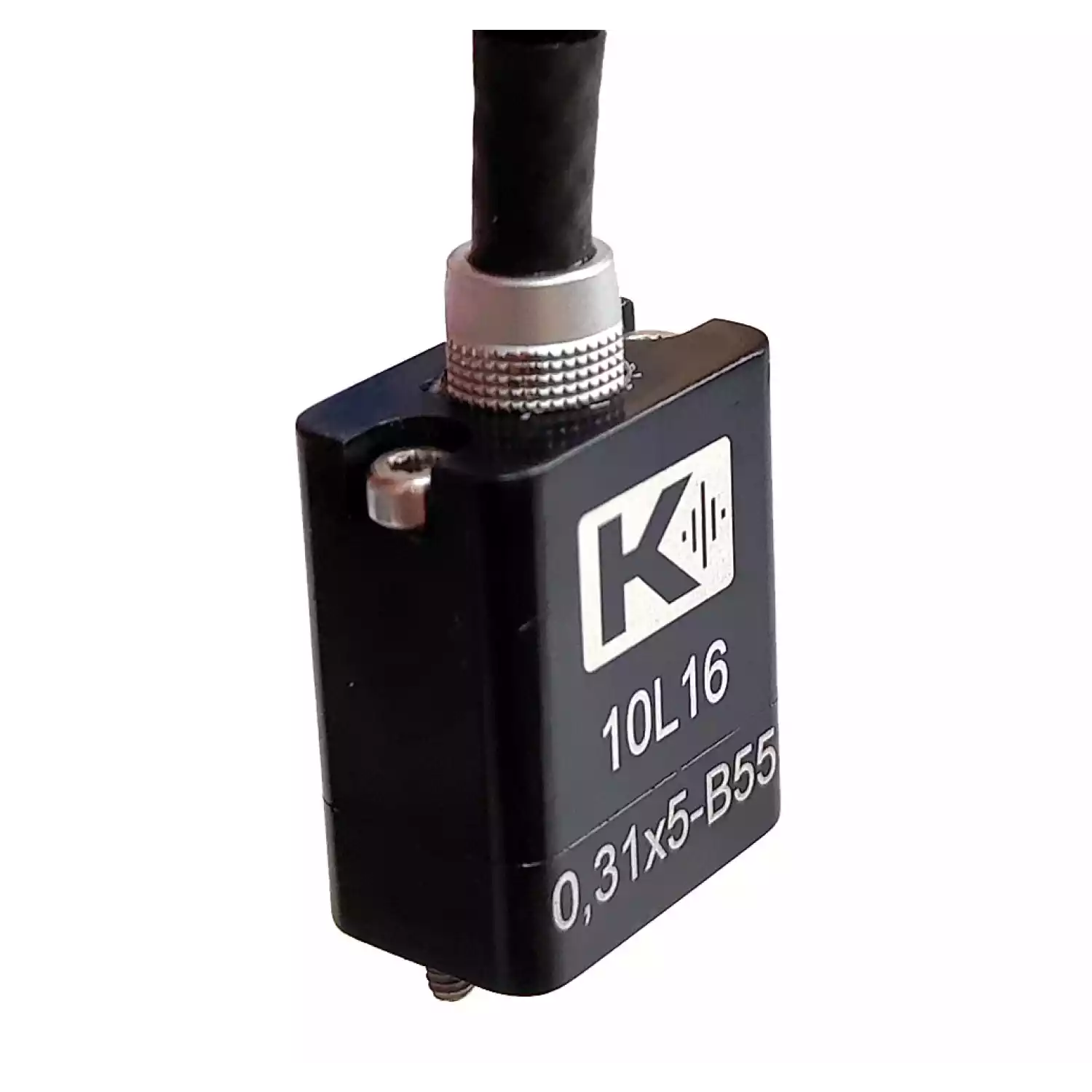

10L16-0.31х5-B55 фазированная решетка, 16 эл, 10 МГц
Артикул: 32185

10L16-0.31х5-B55 фазированная решетка, 16 эл, 10 МГц

Артикул: 32185
Ультразвуковая миниатюрная линейная фазированная антенная решетка с частотой 10МГц и размером 0.31х5 мм для УЗ дефектоскопов.
Подробнее
Под заказ
Срок поставки от 7 дней
242 000 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Ультразвуковая миниатюрная линейная фазированная антенная решетка с частотой 10МГц и размером 0.31х5 мм для УЗ дефектоскопов.

Миниатюрный корпус и оптимальная чувствительность для контроля сварных соединений малого диаметра и малой толщины.

Согласующий слой оптимального рассчитан для материала Rexolite.

Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z.

Миниатюрный корпус размера B55. Призма для работы преобразователя — SB55.

Технические характеристики:


ФРдатчик линейный.jpg

Частота УЗК
10 МГц
Количество элементов
16
Расстояние между центрами соседних элементов (р)
0,31 мм
Расстояние между элементами (g)
0,1 мм
Длина элемента (W)
5 мм
Ширина элемента (e)
0,8 мм
Апертура (A)
4,9 мм
Тип кабельного разъема
LEMO FGG.2B.326.CLAD42Z
Тип кабеля
16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
Наружная оболочка
наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная,  ∅7 мм
Усилие на разрыв
12 кг
Температурное воздействие , выдерживаемое наружной оболочкой
от -50 до +125 С
Стойкость с УФ излучению
высокая
Химическая стойкость
растворители, нефть, масло, соленая вода
Длина кабеля
по заказу
Контактная поверхность
11х17 мм
Крепежные элементы к призме
2 х винт М2
Расстояние между центрами крепежных отверстий
13,5мм
Тип используемых призм
SB55
Габаритные размеры корпуса (ДХШхВ)
17х11х25 мм.
