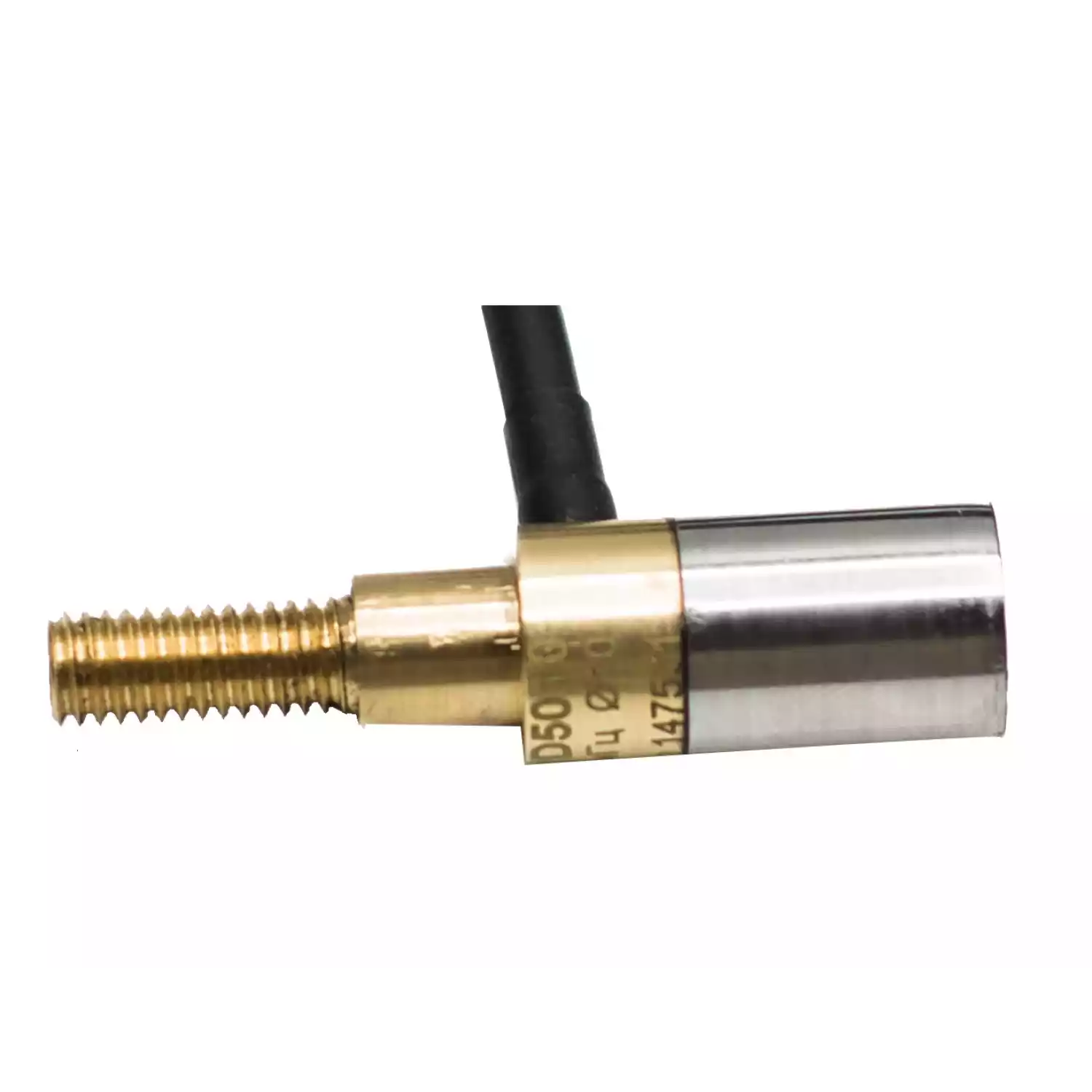

Одноканальные иммерсионные преобразователи IPD5010 предназначены для использования в автоматических установках ультразвукового контроля труб для контроля расслоений.
|
Тип
|
имерсионный, прямой, совмещенный |
|
Обозначение по ГОСТ
|
П211-5П-10 |
|
Номинальная частота преобразователя
|
5 МГц ± 10% |
|
Размер пьезокерамического элемента
|
∅10 мм |
|
Разъем подключения
|
СР-50 или иной по заказу |
|
Встроенный согласующий элемент
|
индуктивность |
|
Материал корпуса
|
нержавеющая сталь/латунь |
|
Габаритные размеры (ДхВ)
|
∅12 х 47 мм |
|
Тип
|
контактный, прямой, совмещенный |
|
Обозначение по ГОСТ
|
П111-5-К8-002 |
|
Номинальная частота преобразователя
|
5,0 МГц ± 10% |
|
Тип излучаемых волн
|
продольные |
|
Диаметр пьезокерамического элемента
|
8мм |
|
Диаметр контактной поверхности
|
10мм |
|
Материал контактной поверхности
|
протектор из высокопрочной керамики |
|
Разъем подключения
|
Lemo 00.250 |
|
Встроенный согласующий элемент
|
индуктивность |
|
Материал корпуса
|
наружная втулка -латунь, корпус-алюминий с гальваническим покрытием никелем |
|
Габаритные размеры
|
H=34mm, D=20mm |
