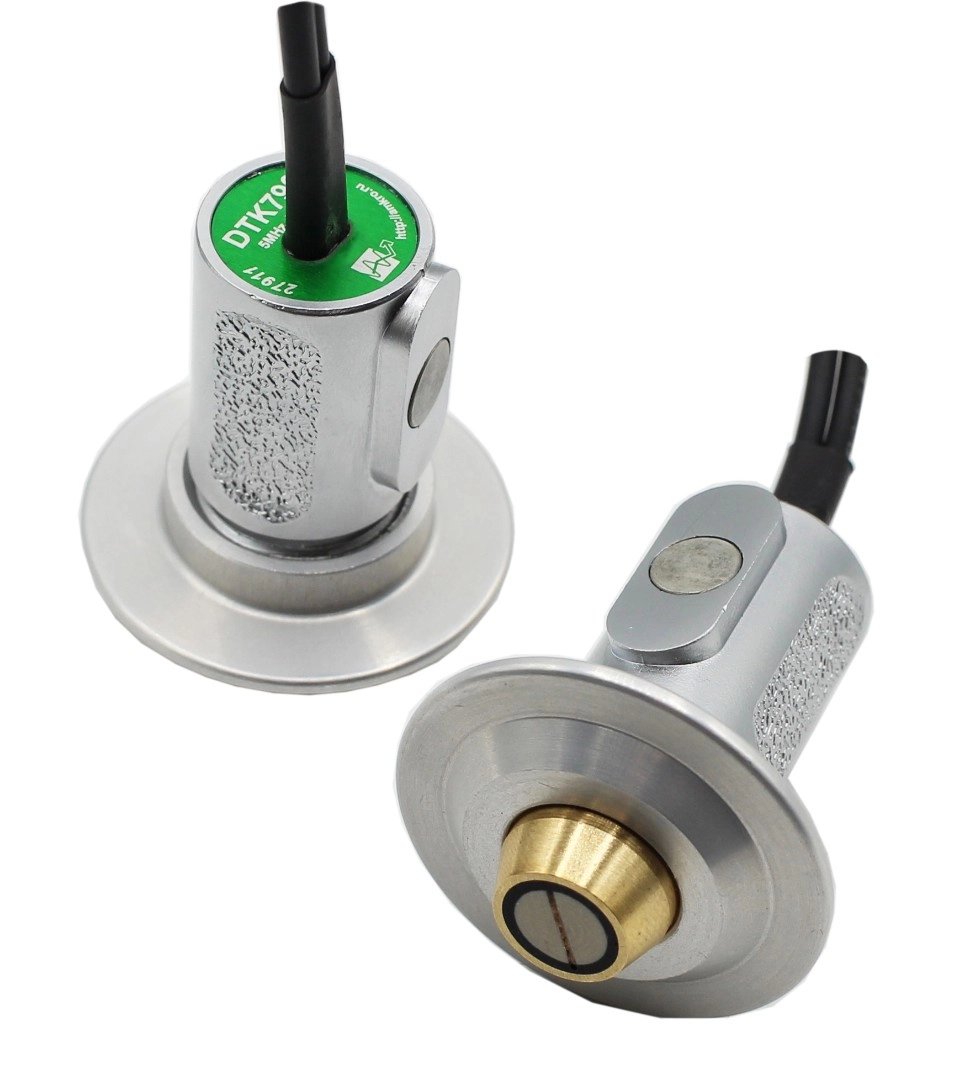

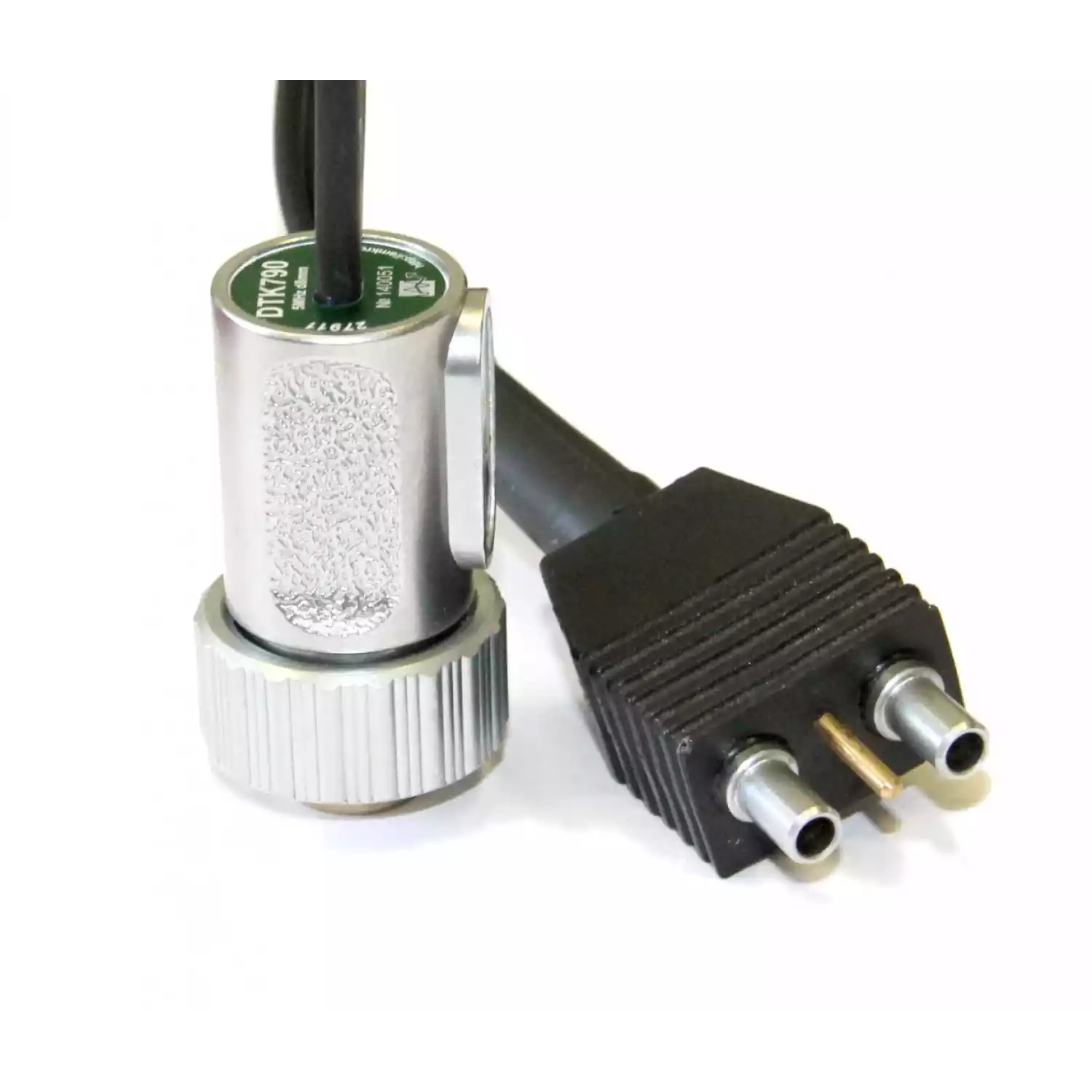

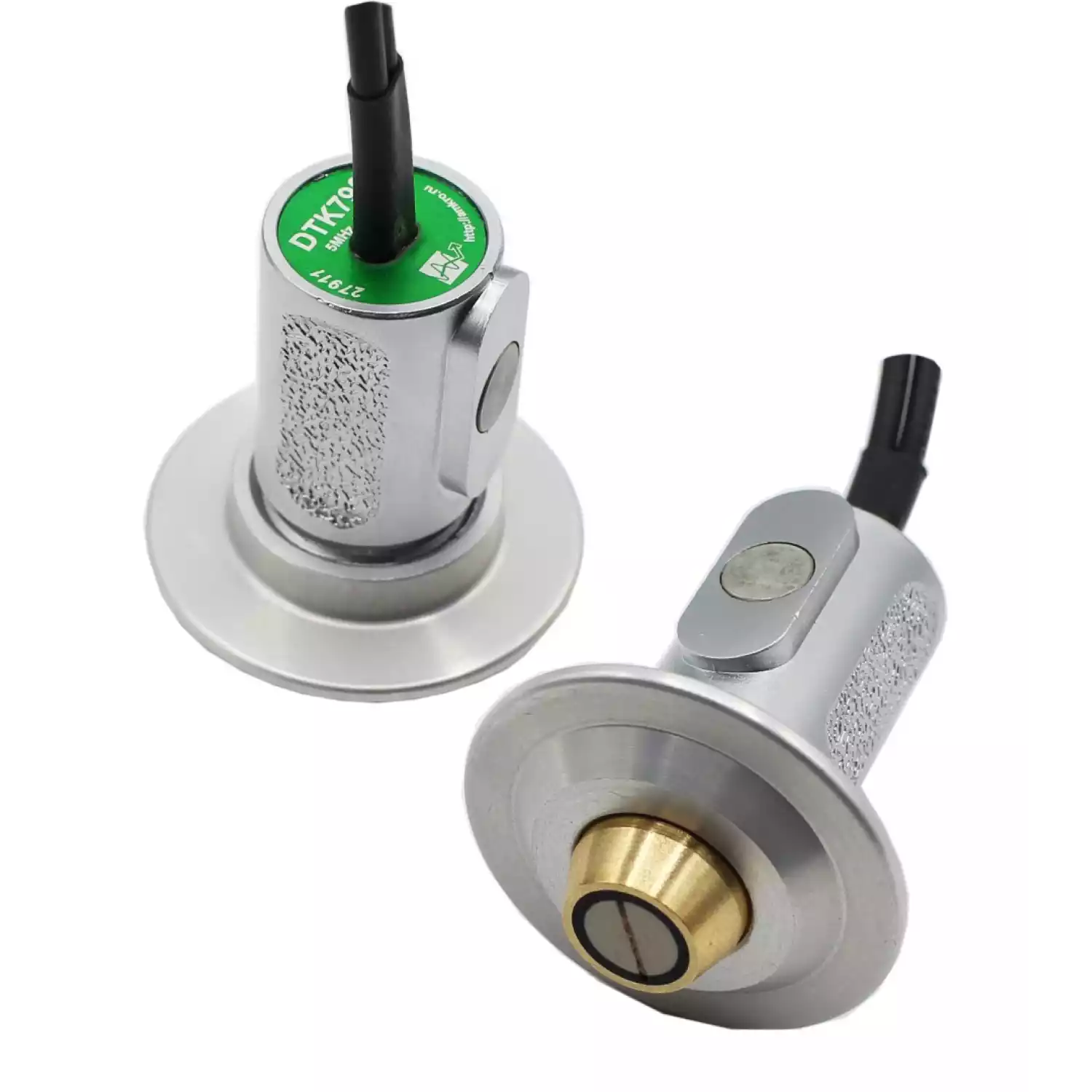

Ультразвуковой раздельно-совмещенный высокотемпературный преобразователь DTK790 для толщиномеров фирмы Olympus (аналог оригинального УЗ преобразователя D790).
Совместим со всеми моделями толщиномеров: 26MG, 27MG, 45MG, 37DL, 38DL и пр.
|
Тип
|
контактный, прямой, раздельно-совмещенный |
|
Номинальная частота преобразователя
|
5,0 МГц ± 10% |
|
Диапазон контроля
|
1 - 300 мм |
|
Тип излучаемых волн
|
продольные |
|
Диаметр контактной поверхности
|
11мм |
|
Материал призмы
|
температуростойкий синтетический полимер |
|
Разъем подключения к толщиномеру
|
специальный штекер с 2хLemo 00.250 |
|
Материал корпуса
|
латунь с гальваническим покрытием |
|
Габаритные размеры
|
H=44mm, D=24mm |
|
Длина интегрированного кабеля
|
1,5м |
|
Диапазон рабочих температур
|
от -20 до 400 °С |
|
Тип
|
контактный, прямой, совмещенный |
|
Обозначение по ГОСТ
|
П111-5-К8-002 |
|
Номинальная частота преобразователя
|
5,0 МГц ± 10% |
|
Тип излучаемых волн
|
продольные |
|
Диаметр пьезокерамического элемента
|
8мм |
|
Диаметр контактной поверхности
|
10мм |
|
Материал контактной поверхности
|
протектор из высокопрочной керамики |
|
Разъем подключения
|
Lemo 00.250 |
|
Встроенный согласующий элемент
|
индуктивность |
|
Материал корпуса
|
наружная втулка -латунь, корпус-алюминий с гальваническим покрытием никелем |
|
Габаритные размеры
|
H=34mm, D=20mm |
