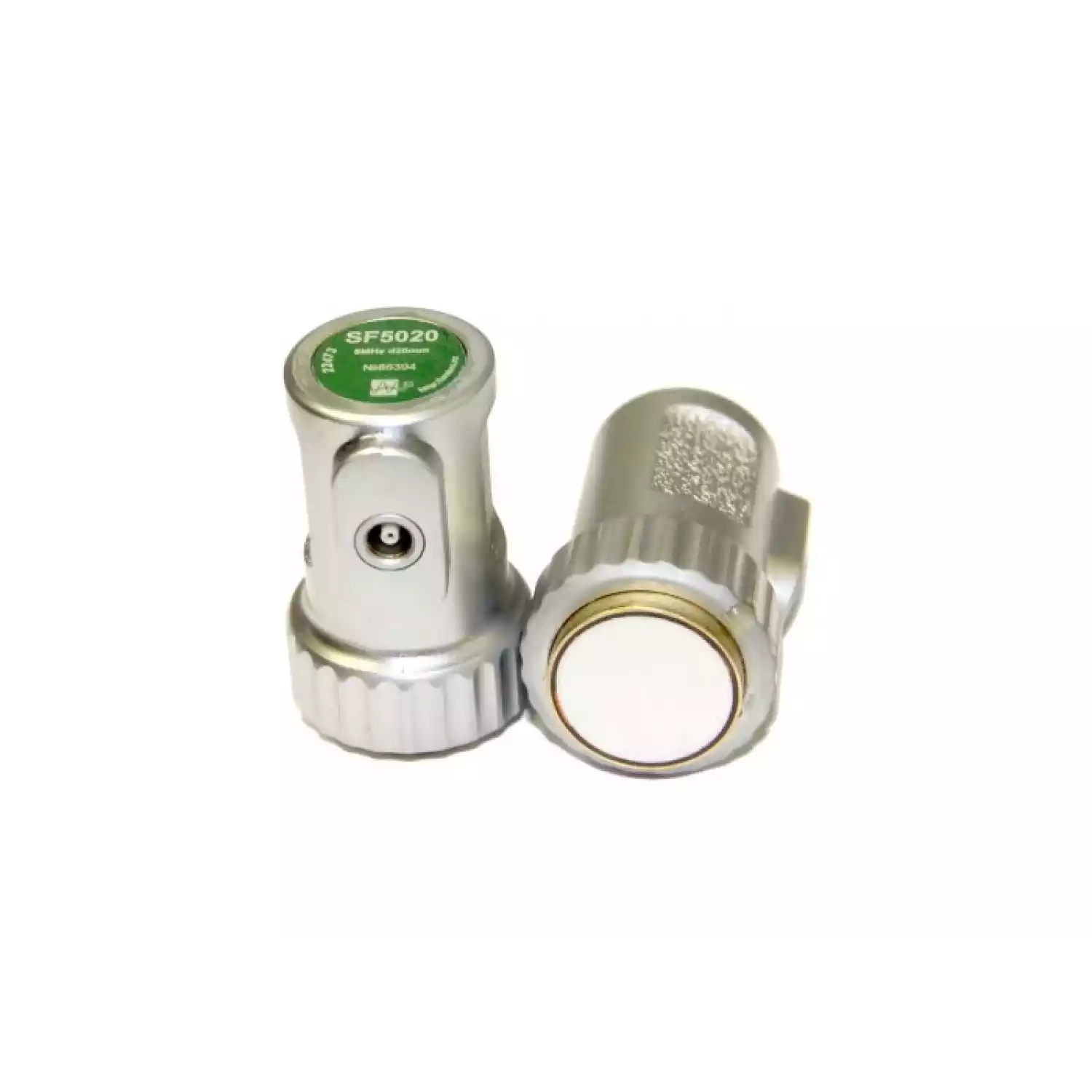

Преобразователь SF5020 (П111-5,0-К20)

SF5020 - ультразвуковой контактный совмещенный преобразователь с керамической защитной поверхностью.
Номинальная частота 5,0 МГц.
Диаметр пьезоэлемента - 20мм.
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Форма сигнала и спектр

Преобразователь SF5020 (П111-5,0-К20) форма сигнала и спектр диаграмма

Сигнал от плоскодонного отверстия диаметром 3мм и глубиной 210 мм
(дефектоскоп УСД-50 IPS).
Запас чувствительности: не менее 30 дБ

Сигнал от плоскодонного отверстия диаметром 3мм и глубиной 210 мм (дефектоскоп УСД-50 IPS) диаграмма

Сигнал от плоскодонного отверстия диаметром 3мм и глубиной 23,5 мм
(дефектоскоп УСД-50 IPS)

Сигнал от плоскодонного отверстия диаметром 3мм и глубиной 23,5 мм (дефектоскоп УСД-50 IPS) диаграмма



Тип
контактный, прямой, совмещенный
Обозначение по ГОСТ
П111-5,0-К20-002
Номинальная частота преобразователя
5,0 МГц ± 10%
Тип излучаемых волн
продольные
Размер пьезокерамического элемента
∅20мм
Размер контактной поверхности
∅23мм
Материал контактной поверхности
протектор из высокопрочной керамики
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
наружная втулка -латунь, корпус-латунь с гальваническим покрытием
Габаритные размеры (ДхШ)
∅34 х 50 мм
