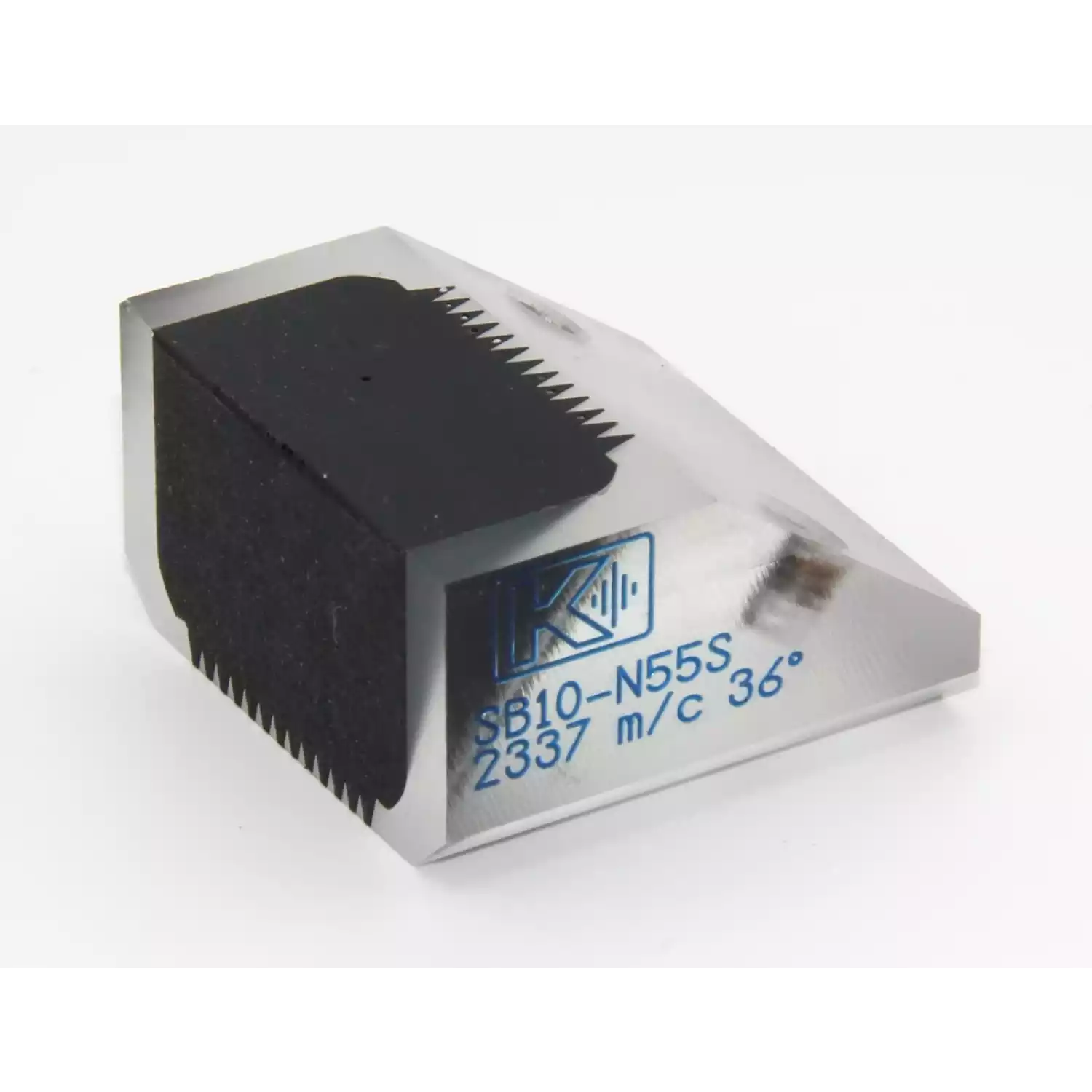

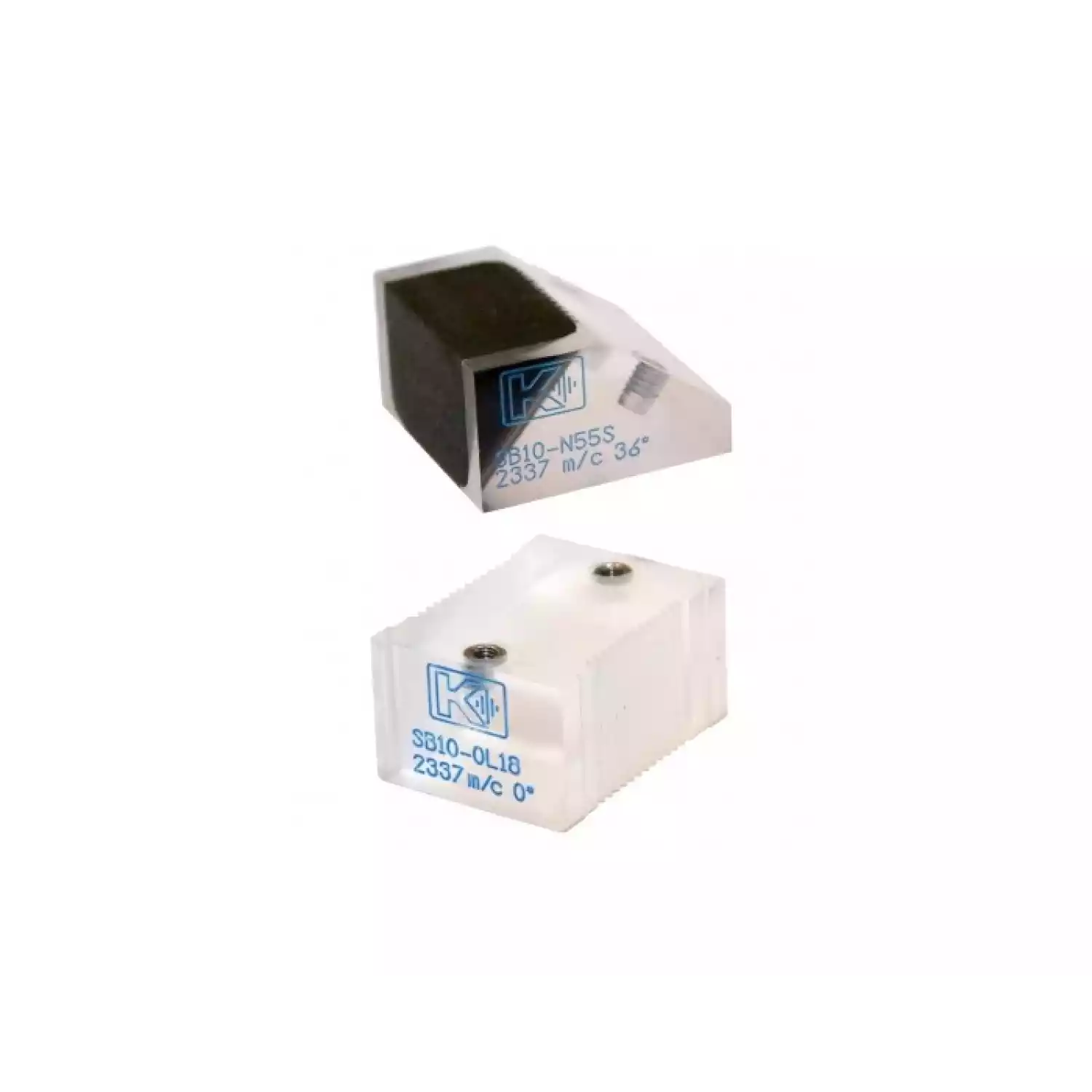

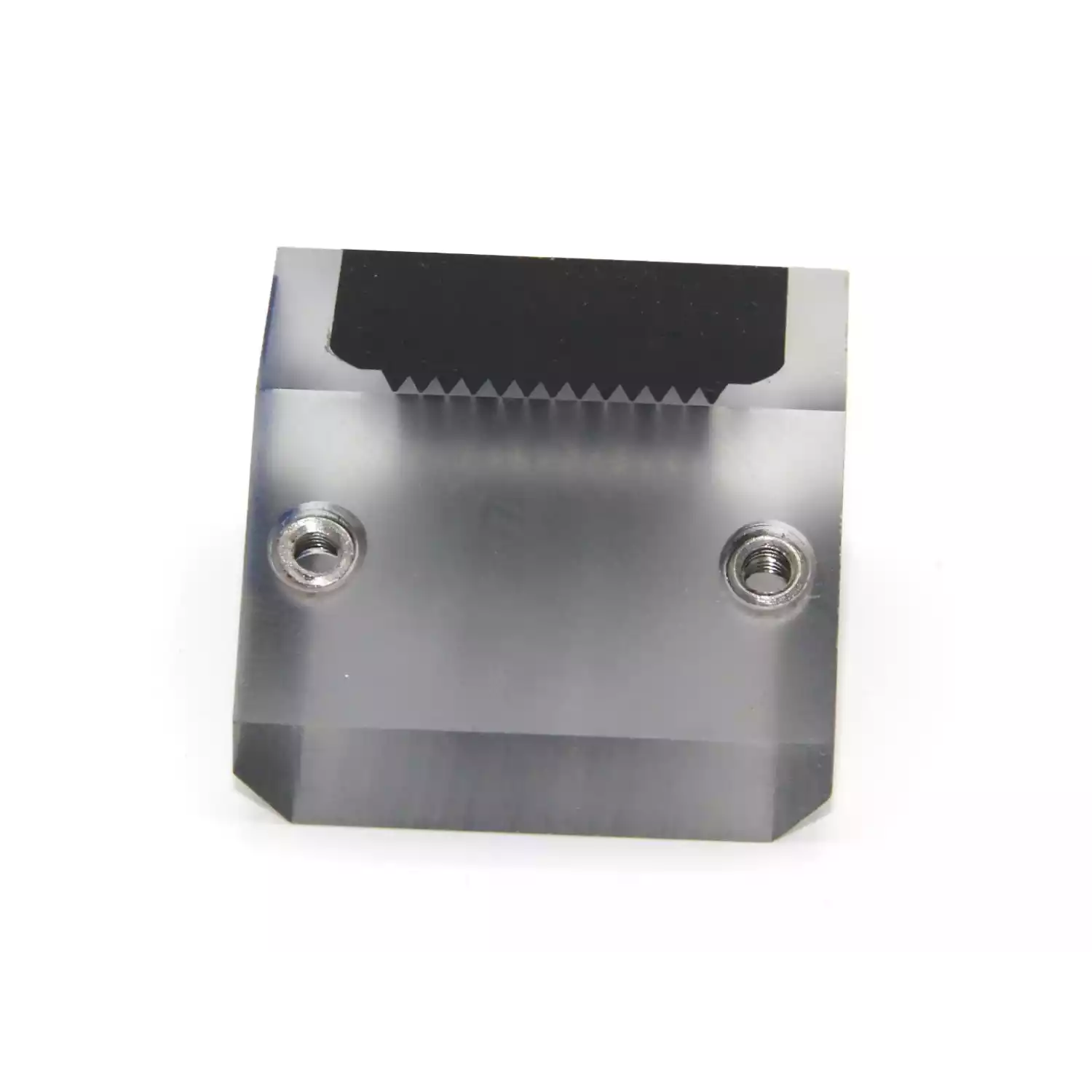

Призмы для использования с фазированными антенными решетками в корпусе типа B10: 5L16-1x10-B10, 4L16-1x10-B10 и др.
Материал призмы : Rexolite

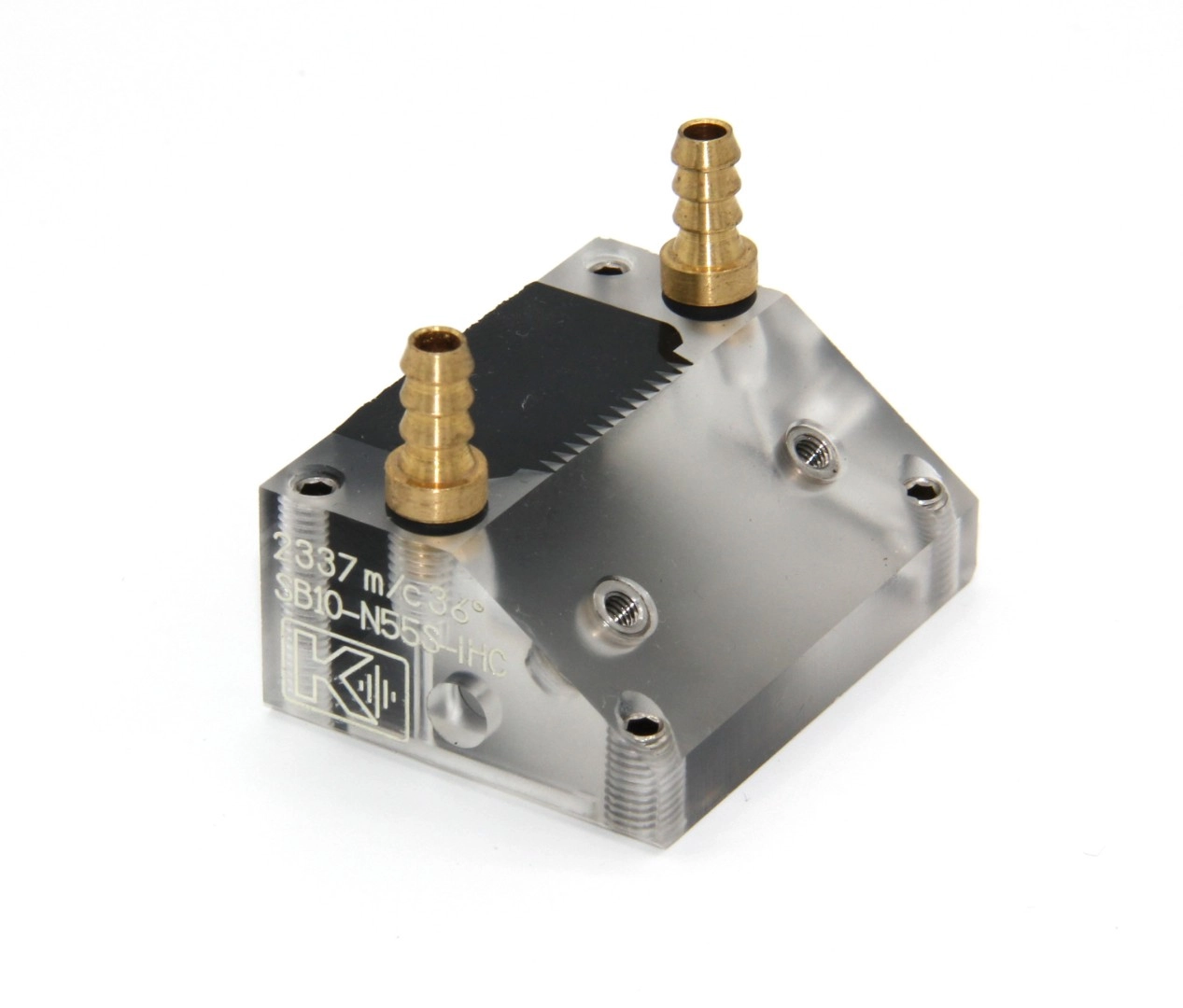

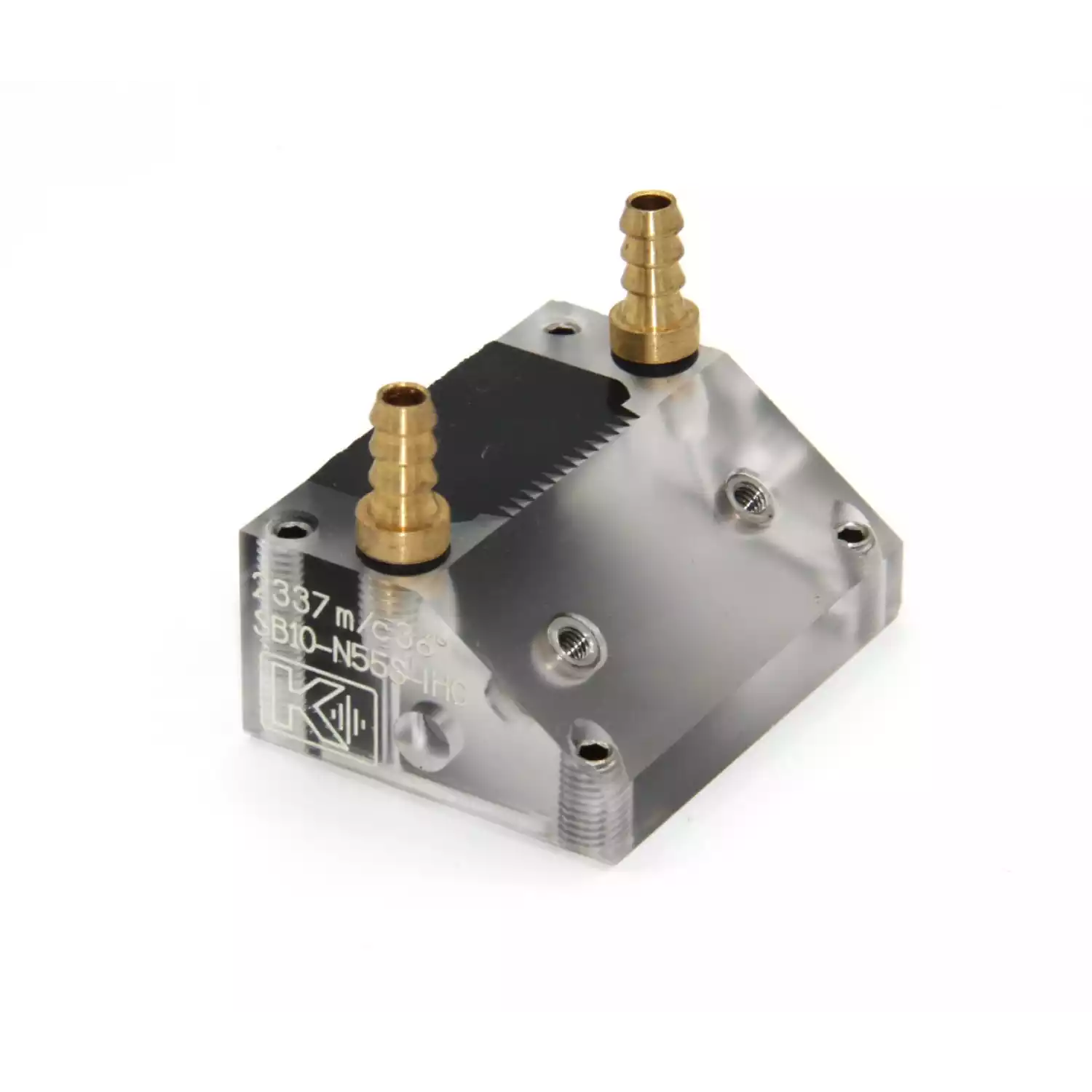

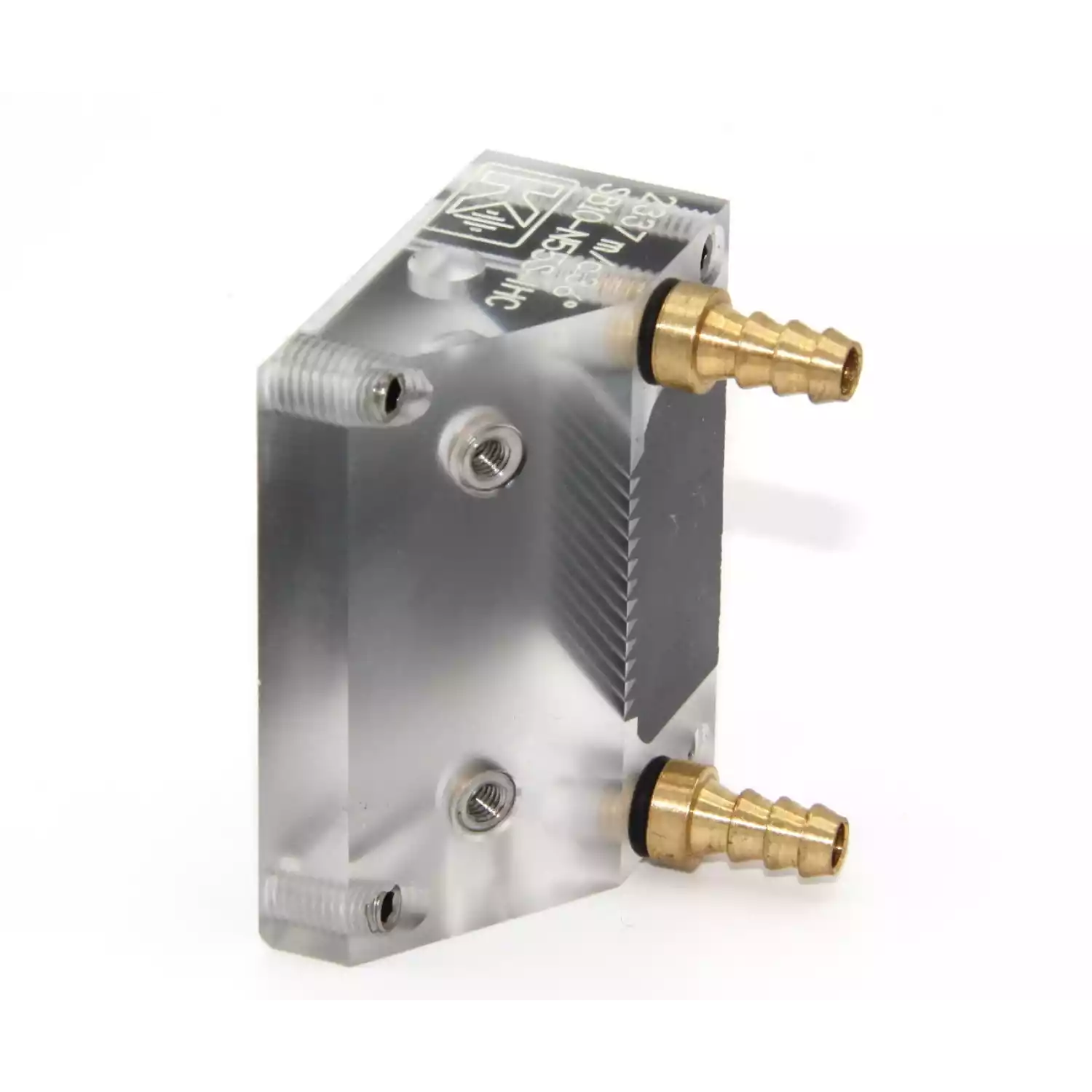

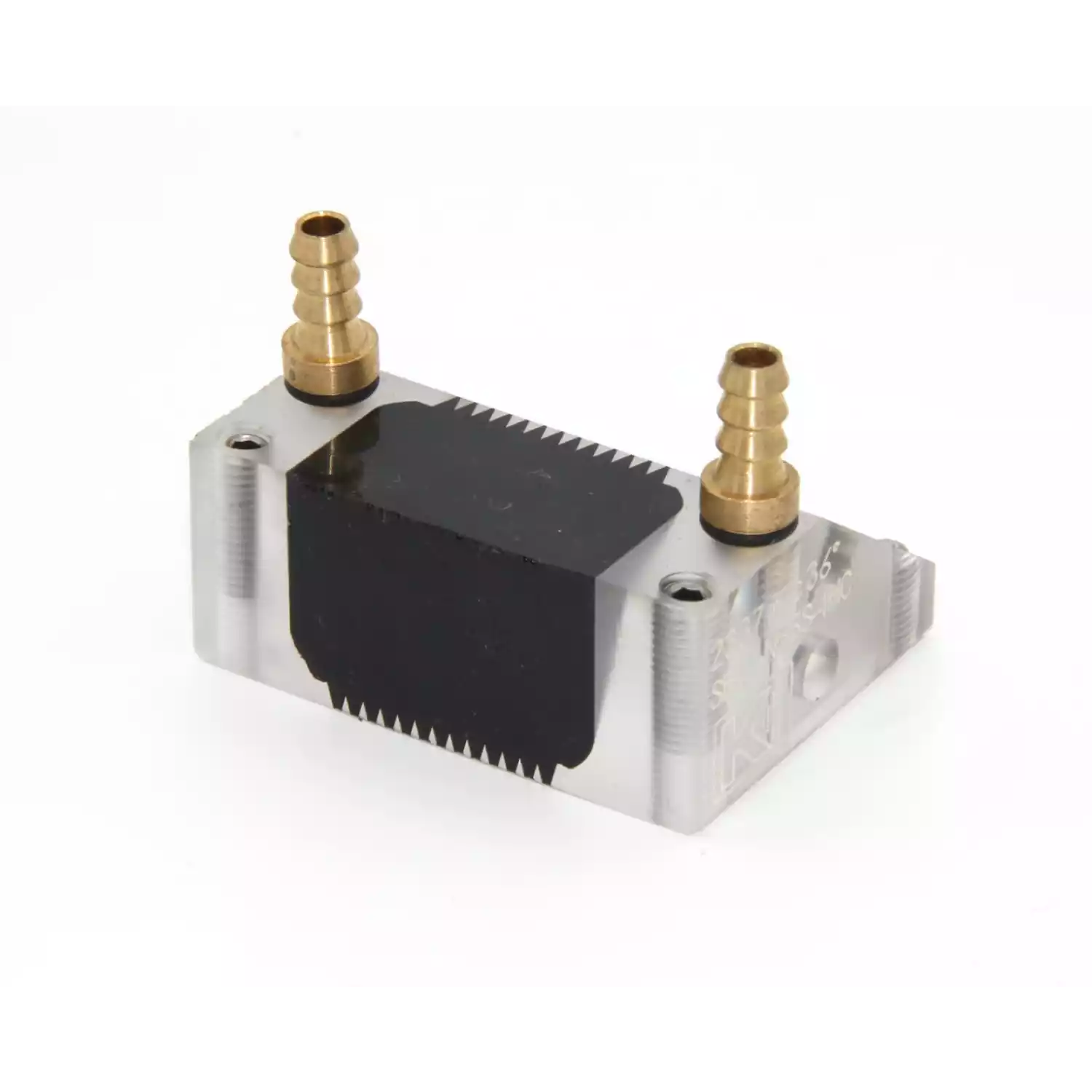

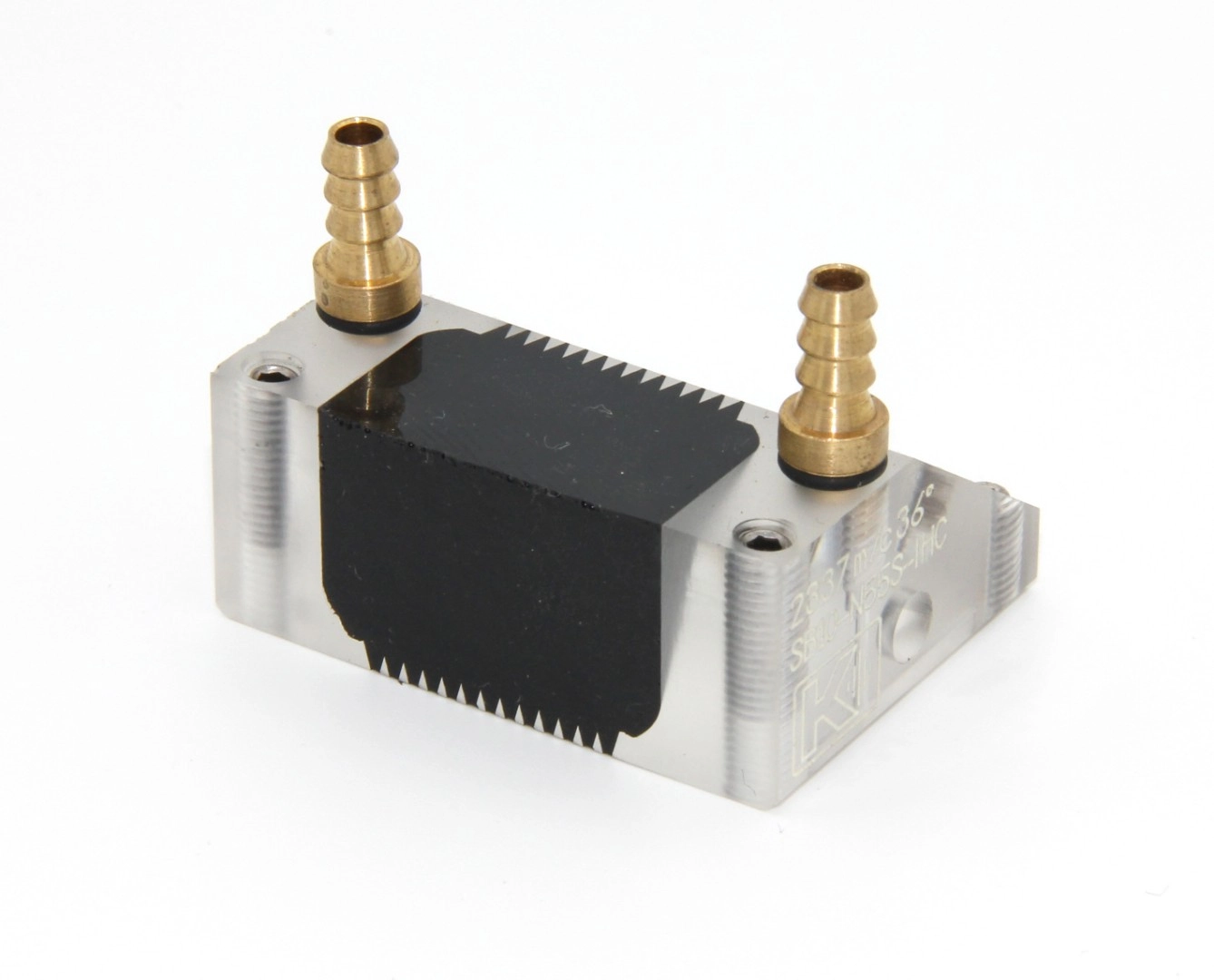

Выпускаются в версии для ручного контроля и в версии IHC со штуцерами подачи жидкости и твердосплавными вставками для автоматизированного (механизированного) контроля
|
Тип совместимого корпуса
|
B10 |
|
Минимальная контактная поверхность под установку преобразователя
|
33,5 х 20 мм |
|
Расстояние между центрами элементов крепления
|
25 мм |
|
Тип элементов крепления
|
2 х винт М2 |
|
Материал призмы
|
Rexolite |
|
Габаритные размеры (ДхШхВ)
|
SB10-Nxx: 32 х 33,5 х 18 мм; SB10-Nxx-IHC: 32 х 43 х 32 мм; SB10-0: 33,5 x 20 х 18 мм |
|
Контактная поверхность
|
SB10-Nxx: 32 х 26 мм; SB10-Nxx-IHC: 32 х 43 мм; SB10-0: 33,5 x 20 мм |
|
