SD54 призма для ФР преобразователя с корпусом D54

SD54 призма для ФР преобразователя с корпусом D54

Призмы для использования с фазированными антенными решетками в корпусе типа D54: 3,5L16-1.6х16-D54 и др.

Материал призмы : Rexolite

Выпускаются в версии для ручного контроля и в версии IHC со штуцерами подачи жидкости и твердосплавными вставками для автоматизированного (механизированного) контроля

1) SD54-N55S (угол 55 град):

Контактная поверхность - 46х35мм
Высота  - 26мм
Угол призмы - 36 градусов
Угол распространения УЗ колебаний (сталь) - 55 градусов

2) SD54-N45S (угол 45 град):

Контактная поверхность - 46х35мм
Высота  - 26мм
Угол призмы - 30 градусов
Угол распространения УЗ колебаний (сталь) - 45 градусов

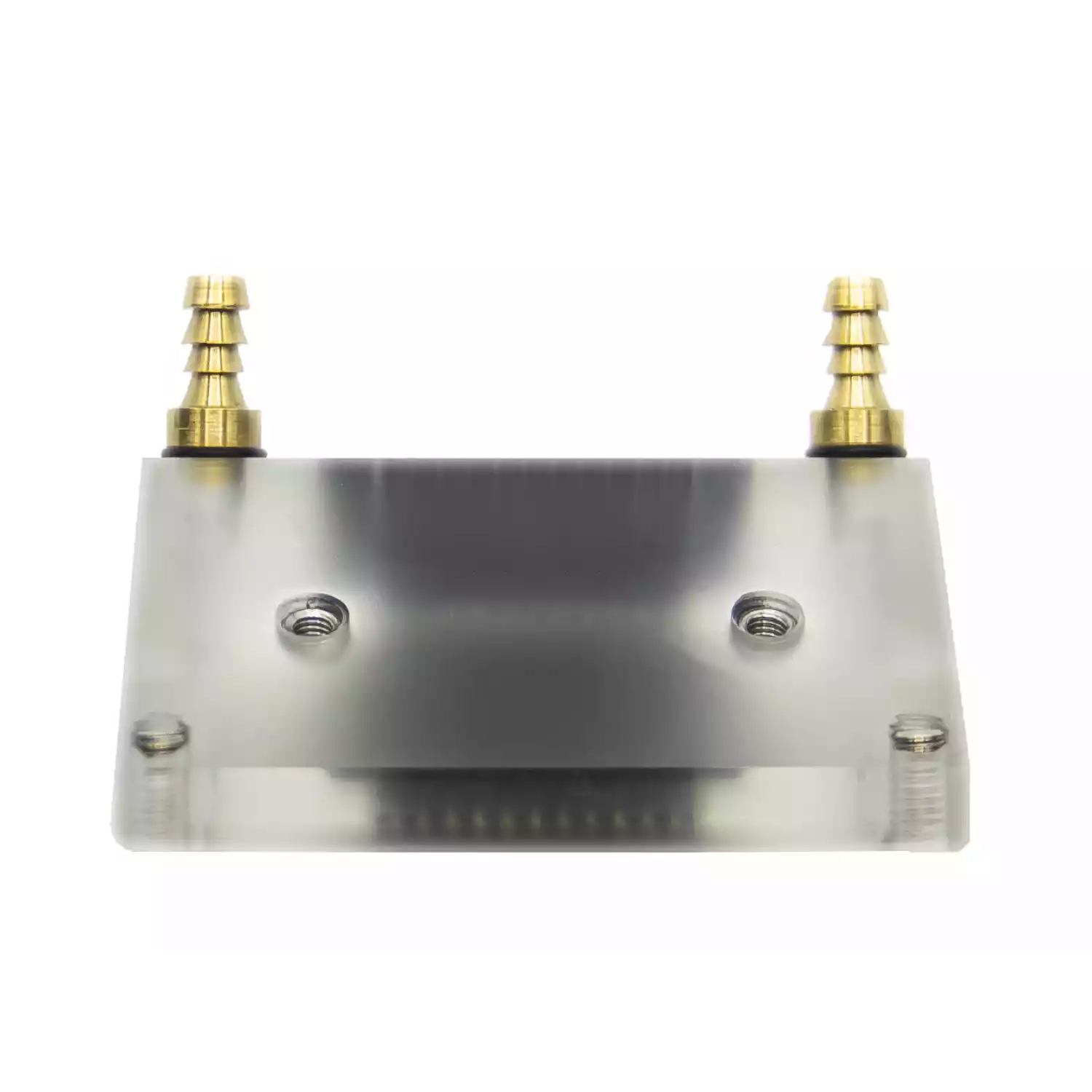

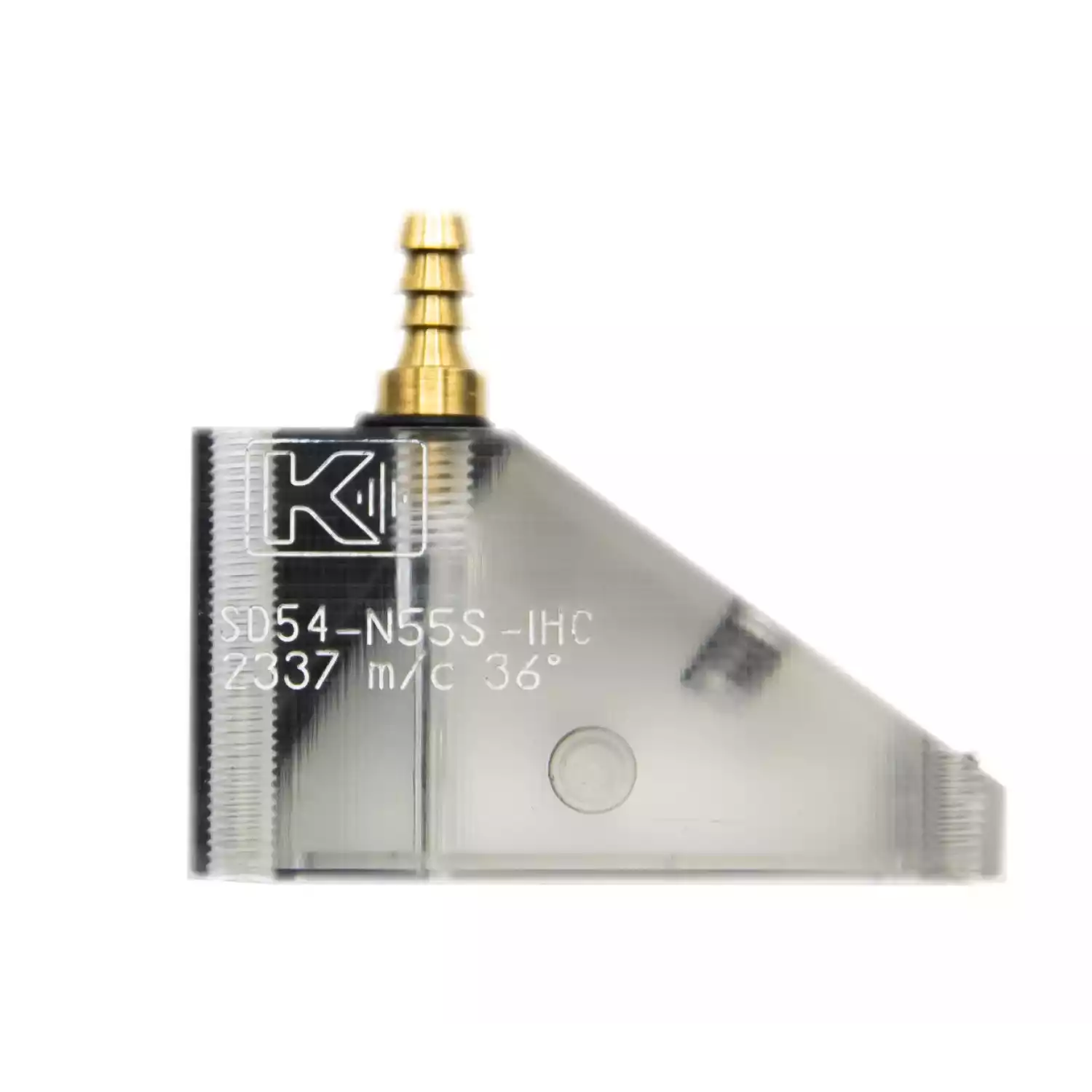

3) SD54-N55S-IHC (со штуцерами подачи жидкости):

Контактная поверхность - 46х35мм
Высота  - 26мм
Угол призмы - 36 градусов
Угол распространения УЗ колебаний (сталь) - 55 градусов

4) SD54-N0L-IHC (со штуцерами подачи жидкости)

5) SD54-N45S-IHC (со штуцерами подачи жидкости)

SD54-N55S (угол 55 град)
15 920
Купить в 1 клик

Характеристики SD54-N55S (угол 55 град)

Контактная поверхность
46х35мм
Высота
26мм
Угол призмы
36 градусов
Угол распространения УЗ колебаний (сталь)
55 градусов
SD54-N45S (угол 45 град)
15 920
Купить в 1 клик

Характеристики SD54-N45S (угол 45 град)

Контактная поверхность
46х35мм
Высота
26мм
Угол призмы
30 градусов
Угол распространения УЗ колебаний (сталь)
45 градусов
SD54-N55S-IHC (со штуцерами подачи жидкости)
25 800
Купить в 1 клик

Характеристики SD54-N55S-IHC (со штуцерами подачи жидкости)

Контактная поверхность
46х35мм
Высота
26мм
Угол призмы
36 градусов
Угол распространения УЗ колебаний (сталь)
55 градусов
SD54-N0L-IHC (со штуцерами подачи жидкости)
25 800
Купить в 1 клик
SD54-N45S-IHC (со штуцерами подачи жидкости)
25 800
Купить в 1 клик
