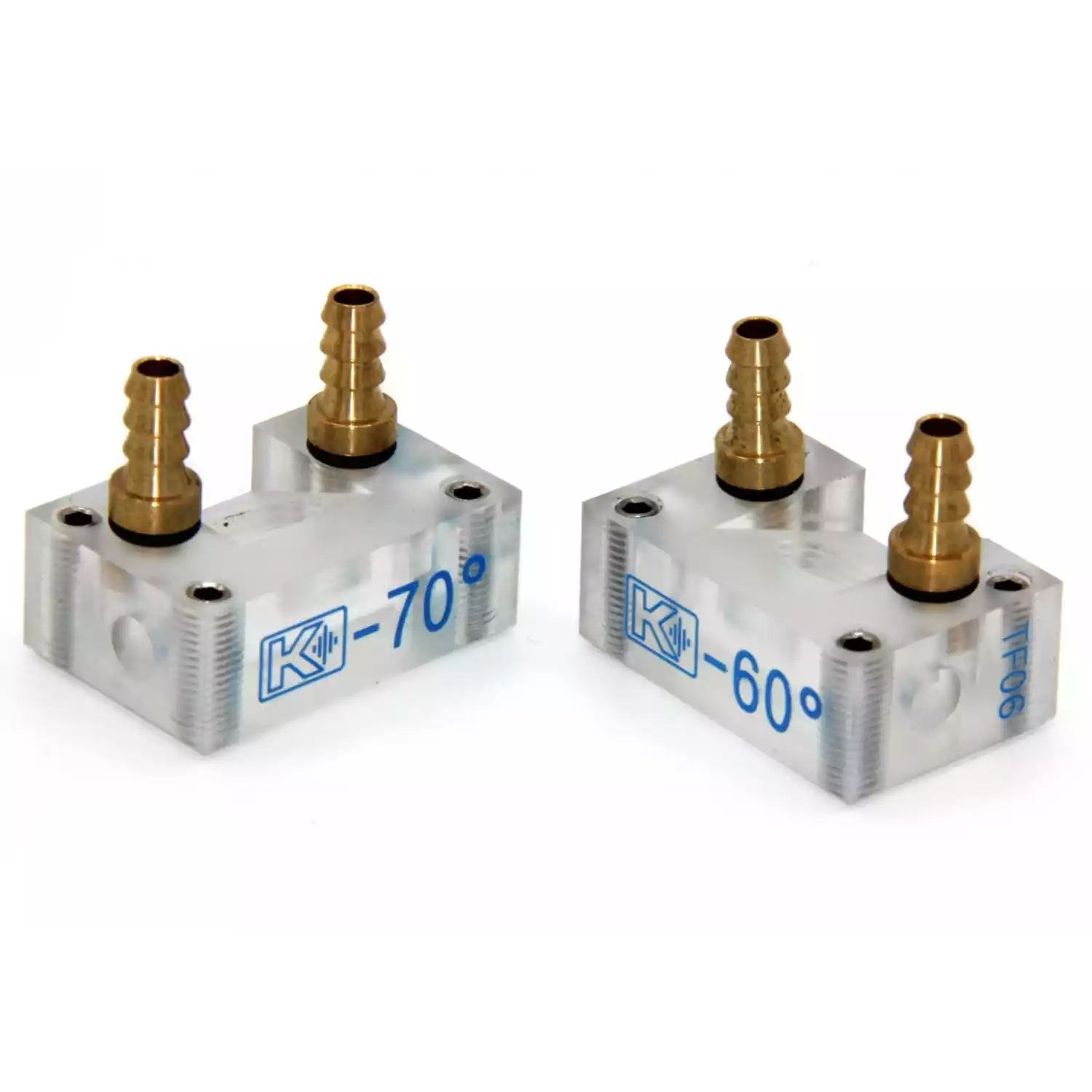

Призмы TF06 для контроля продольными волнами по методу TOFD (дифракционно-временной метод).
Материал призм - Rexolite.
Штуцеры для подачи контактной жидкости. Призмы совместимы со всеми стандартными типами сканеров.
1) TF06-60 призма для контроля TOFD с углом 60 град. - Состав комплекта: призма с углом 60 градусов, упаковка
2) TF06-70 призма для контроля TOFD с углом 70 град. - Состав комплекта: призма с углом 70 градусов, упаковка
|
Тип призмы
|
наклонная, для продольных волн |
|
Материал призмы
|
Rexolite |
|
Защита от истирания
|
4 контактных резьбовых вставки |
|
Диаметр резьбы под установку преобразователя
|
9 мм |
|
Штуцера под подачу контактной жидкости
|
2 х d5 мм |
|
Крепление на сканере
|
боковые сверления диам. 5 мм |
|
Размер контактной поверхности
|
21 х 32 мм |
|
Габаритные размеры (ДхШхВ)
|
21 х 32 х 26 мм |
|
Тип
|
контактный, прямой, совмещенный |
|
Обозначение по ГОСТ
|
П111-5-К8-002 |
|
Номинальная частота преобразователя
|
5,0 МГц ± 10% |
|
Тип излучаемых волн
|
продольные |
|
Диаметр пьезокерамического элемента
|
8мм |
|
Диаметр контактной поверхности
|
10мм |
|
Материал контактной поверхности
|
протектор из высокопрочной керамики |
|
Разъем подключения
|
Lemo 00.250 |
|
Встроенный согласующий элемент
|
индуктивность |
|
Материал корпуса
|
наружная втулка -латунь, корпус-алюминий с гальваническим покрытием никелем |
|
Габаритные размеры
|
H=34mm, D=20mm |
