Подводный ультразвуковой толщиномер Cygnus 1

Под заказ
Артикул: 862716
CYGNUS INSTRUMENTS
Подводный толщиномер CYGNUS 1 предназначен для измерения остаточной толщины металлических конструкций, обшивки корпусов судов, стенок трубопроводов под водой. Толщиномер имеет сертификат Ллойда и одобрен к использованию Международной Ассоциацией классификационных обществ, членом которой является Российский Морской регистр судоходства. Рабочая глубина до 300 м.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Подводный ультразвуковой толщиномер Cygnus 1

Тип оборудования: Толщиномер ультразвуковой, измеритель толщины

Производитель: Cygnus Instruments Ltd., Англия

Серия: CYGNUS

Модель: CYGNUS 1

Описание: Ультразвуковой прибор для измерения толщины металла под водой

Назначение толщиномера CYGNUS 1

Подводный толщиномер CYGNUS 1 предназначен для измерения остаточной толщины металлических конструкций, обшивки корпусов судов, стенок трубопроводов под водой. Толщиномер имеет сертификат Ллойда и одобрен к использованию Международной Ассоциацией классификационных обществ, членом которой является Российский Морской регистр судоходства.

Принцип работы толщиномера CYGNUS 1 основан на измерении временной задержки между излучаемым ультразвуковым импульсом и принимаемыми отраженными «эхо-сигналами», так называемый способ измерения «эхо-эхо». Величина временной задержки, а также количество принятых «эхо-сигналов» определяют действительную толщину металла без учета защитного лакокрасочного или битумного покрытия. Таким образом, с помощью толщиномера CYGNUS 1 возможно проведение замеров толщины металла без предварительной подготовки поверхности и удаления защитного покрытия.

Конструкция подводного толщиномера CYGNUS 1

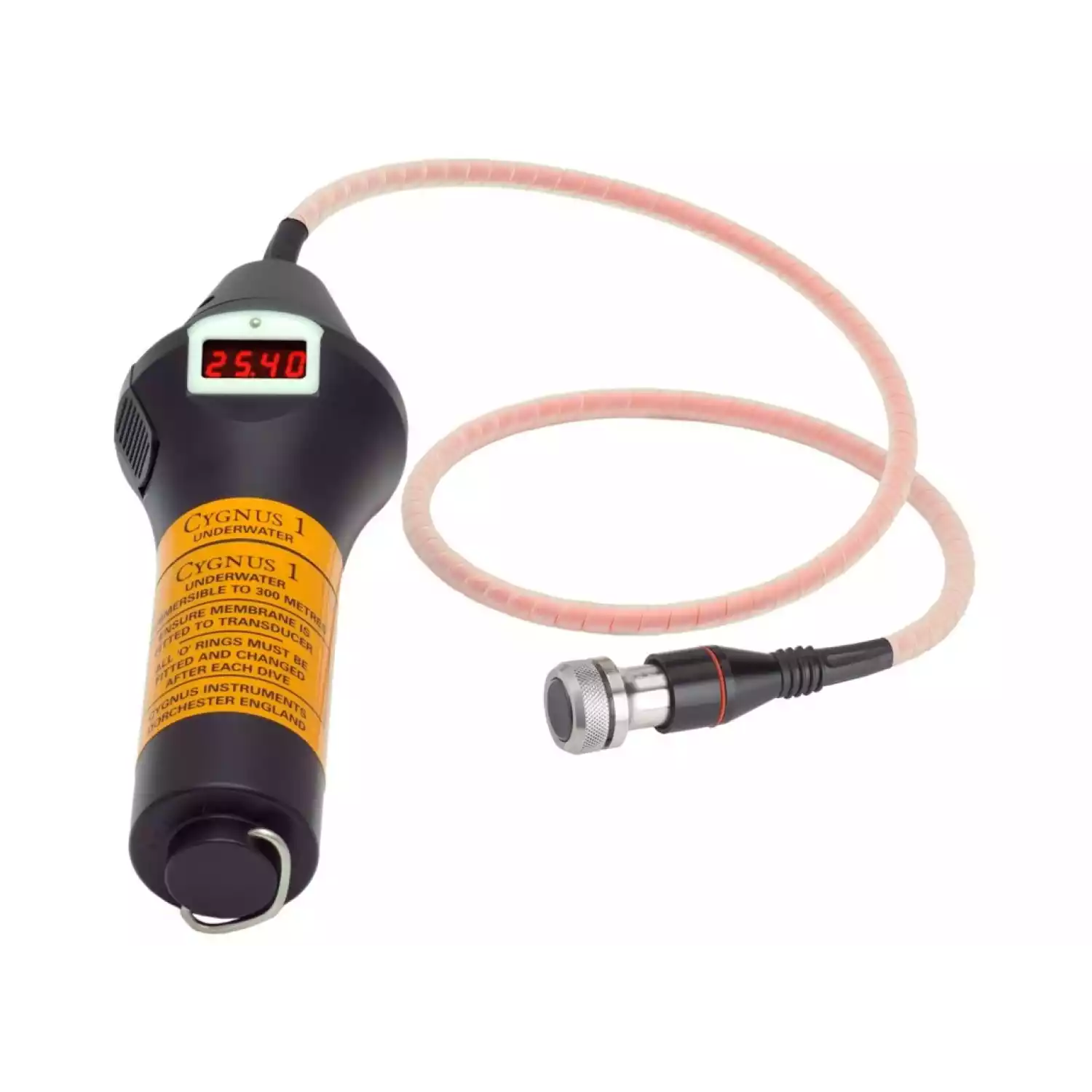

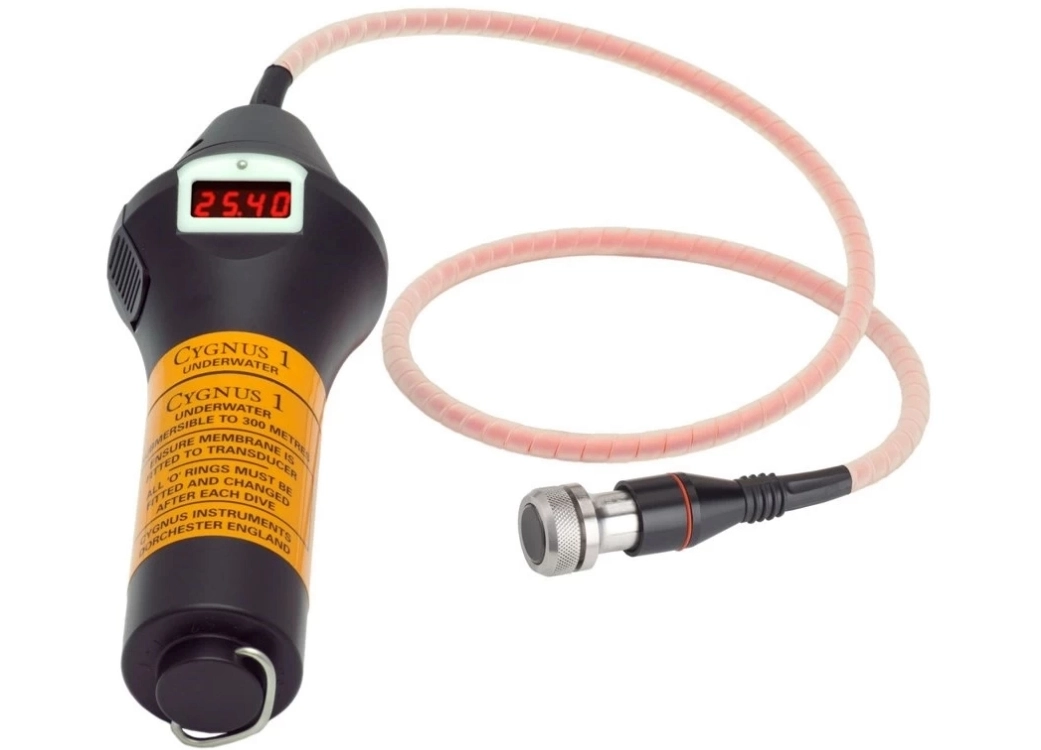

Конструктивно подводный толщиномер CYGNUS 1 представляет собой блок измерения, совмещенный с блоком питания в едином герметичном корпусе, и выносной датчик на кабеле для непосредственного контакта с поверхностью. Конструкция датчика позволяет получать данные практически на любых профилях конструкций, в том числе и на сильно корродированных поверхностях, а использование звукопроводящей защитной мембраны исключает физический износ материла датчика при работе на необработанных шероховатых покрытиях.

Ультразвуковой толщиномер CYGNUS 1 прост в использовании и не требует специальных знаний и навыков при эксплуатации и проведении технического обслуживания. После включения толщиномер работает в автоматическом режиме, постоянно излучая и принимая ультразвуковые сигналы. Встроенная система самодиагностики определяет количество отраженных «эхо-сигналов» и позволяет избежать вывода ложных значений. Измерение толщины принимается достоверным и отображается на экране толщиномера или надводном устройстве только при регистрации не менее трех «эхо-сигналов».

Благодаря применению современных электронных компонентов техническое обслуживание толщиномера сведено к минимуму. Толщиномер CYGNUS 1 не требует дополнительной калибровки в процессе выполнения работ, т.к. подстройка на «ноль» производится автоматически при получении первого «эхо-сигнала». Для работы с различными типами металлов в инструкции по эксплуатации приводится таблица корректировочных коэффициентов результатов измерений. При необходимости возможна дополнительная настройка прибора под конкретный тип металла с помощью специального калибровочного инструмента, входящего в комплект ЗИП. В комплект ЗИП также входят все необходимые запасные части, смазочные материалы и инструменты для проведения технического обслуживания прибора, в том числе и десять комплектов уплотнительных колец и защитных мембран.

Применение толщиномера СYGNUS 1:

  • определение толщины металла и проверка уровня коррозии кораблей и сооружений на шельфе;
  • контроль коррозийного состояния трубопроводов и нефтехранилищ;
  • определение толщины металла измерение износа якорных цепей, винторулевых групп судов, шлюзовых створов и пирсов;
  • сертификационный осмотр судов;
  • обслуживание и проверка безопасности мостов;
  • определение толщины водонапорных башен и цистерн;
  • общий осмотр труб водосброса и водозабора.

Преимущества ультразвукового толщиномера CYGNUS 1:

  • не требуется удаления защитных покрытий, минимальная зачистка поверхности;
  • измерение неровных, корродированных поверхностей;
  • отсутствие ошибочных данных - повтор вывода результатов;
  • значительное сокращение затрат и времени измерений;
  • соответствие требованиям большинства сертифицирующих органов.

Отличительные особенности подводного толщиномера CYGNUS 1

Возможность использования толщиномера CYGNUS 1 в автономном варианте. В этом случае водолаз считывает данные с жидкокристаллического индикатора повышенной яркости на корпусе толщиномера;

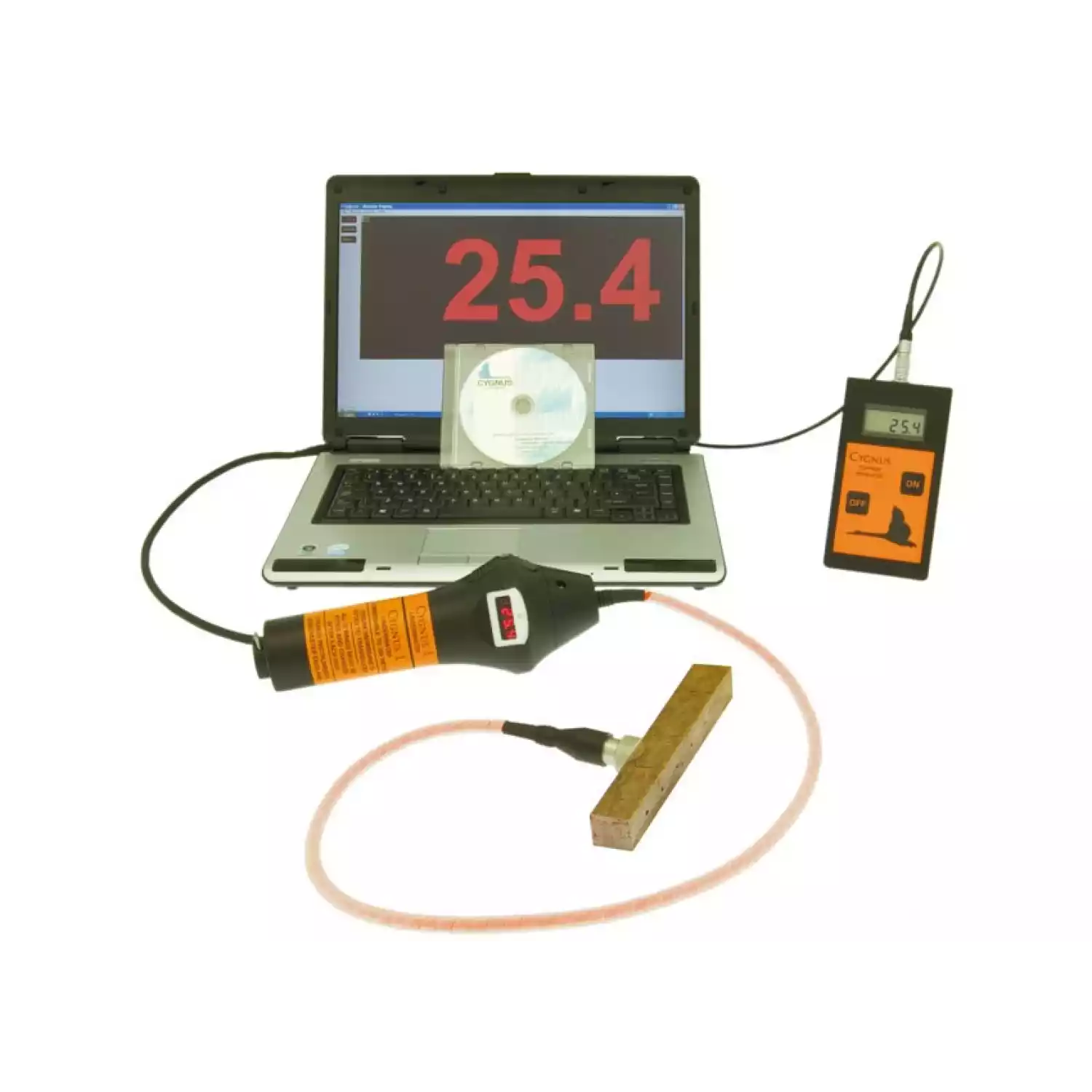

Возможность использования подводного толщиномера Cygnus 1 в комплекте с устройством отображения данных на поверхности: цифровым репитером или персональным компьютером. Данные с толщиномера через соединительный кабель поступают на поверхность, где отображаются на цифровом репитере или персональном компьютере.

Специальное программное обеспечение дублирует показания толщиномера на экран монитора, а также позволяет сохранять значения в файл с возможностью комментариев по каждому измерению. В дальнейшем файл данных может быть переконвертирован в формат Word или Excel.

Дополнительно прибор может быть укомплектован устройством отображения и сохранения данных измерений на поверхности, включающий в себя соединительный кабель длиной до 1000 м и устройство отображения/хранения информации по выбору: цифровой репитер сигнала или персональный компьютер со специальным программным обеспечением, запасными комплектами уплотнительных колец и защитных мембран.

Специальная модификация толщиномера позволяет устанавливать его на миниатюрные и малогабаритные телеуправляемые подводные аппараты. При таком способе использования измеряемые данные передаются на поверхность по кабель-тросу подводного аппарата и отображаются на мониторе оператора.

Технические характеристики ультразвукового толщиномера CYGNUS 1

  • рабочая глубина - 300 м
  • двойная герметизация
  • удлиненный кабель сенсора
  • противоударная конструкция
  • стабильная калибровка, высокая точность, отсутствие настройки на "ноль"
  • различные виды сенсоров
  • жидкокристаллический дисплей высокой яркости для использования в условиях плохой видимости
  • защитные мембраны сенсоров
  • система самотестирования
  • диапазон измерений 1-250мм
  • погрешность +0,01 или +0,05
  • разрешение 0,01 или 0,05
  • никель-металлгидридные аккумуляторные батареи
  • размер 238 х 85мм
  • вес (включая сенсор) 977 гр.
  • рабочая температура 0 до +50°С

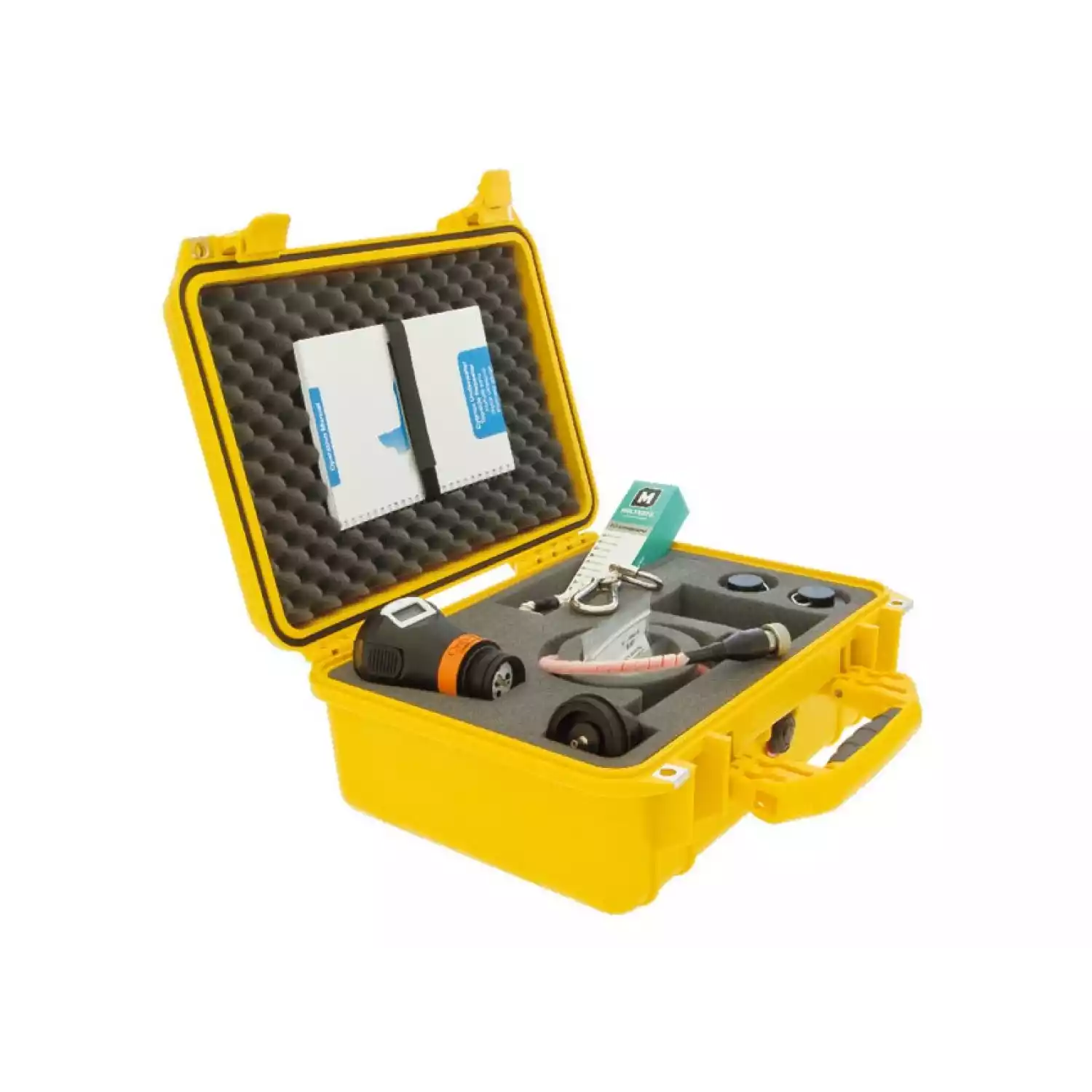

Стандартный комплект поставки толщиномера CYGNUS 1:

  • блок измерения,
  • датчик 2,25 МГц диаметром 13 мм с кабелем 0,9 метра,
  • два комплекта блоков питания с зарядным устройством,
  • юстировочный стальной брусок,
  • крепежный трос,
  • комплект ЗИП, с набором уплотнительных колец и защитных мембран
  • кейс типа «Пеликан» для переноски и хранения.
