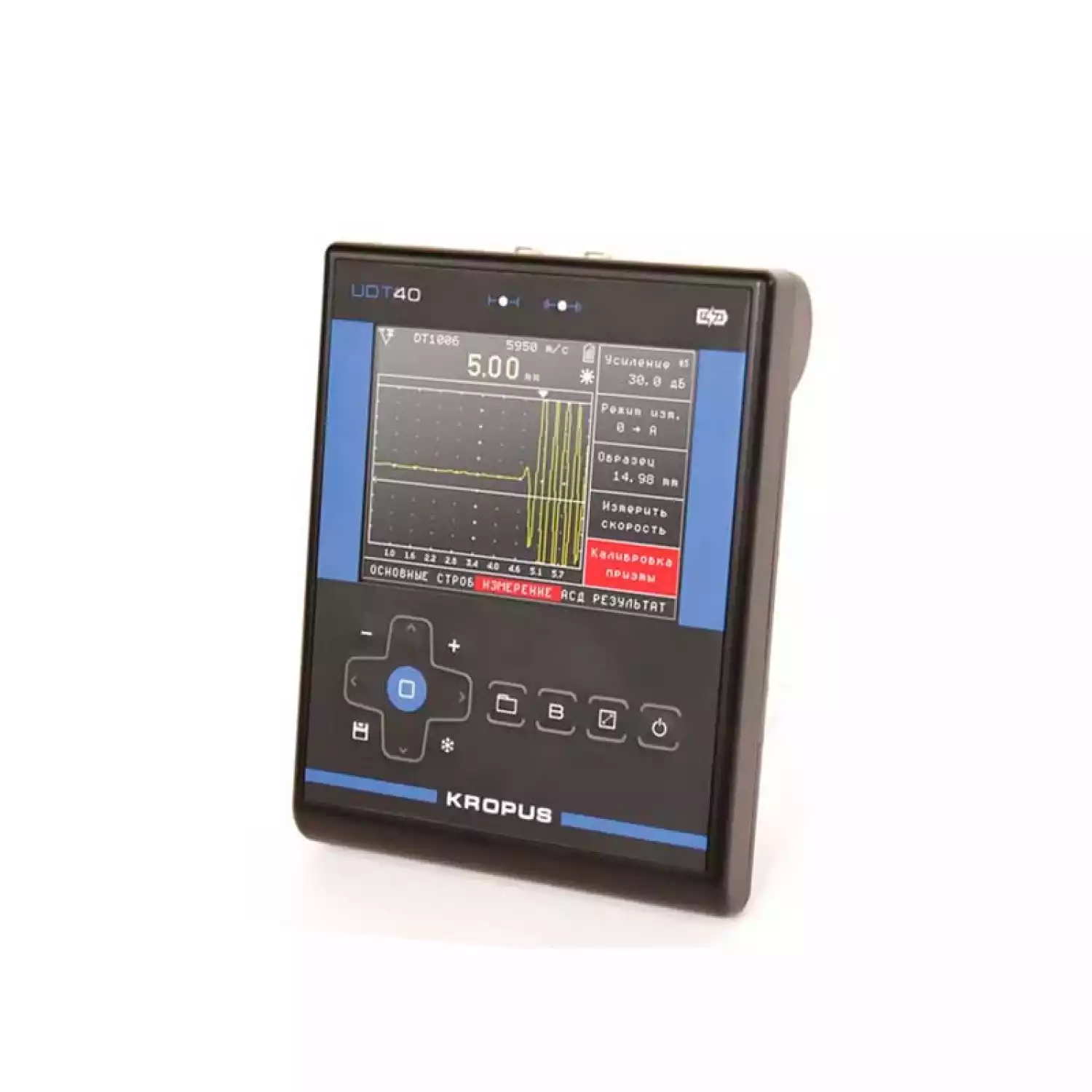

Толщиномер УДТ-40 с А-сканом к-т базовый

Толщиномер УДТ-40 - универсальный ультразвуковой толщиномер с высокой точностью и достоверностью контроля. Наличие А-скана исключает такие типичные ошибки при измерении толщины, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер УДТ-40 реализует различные высокоточные способы контроля толщины - измерение времени по переходу через "ноль", измерение времени между сигналами, а также частотный и корреляционный методы измерения. Наличие встроенных контуров согласования, регулируемой ширины импульса и трех степений электрического демпфирования позволяет использовать для измерения толщиномером УДТ-40 любые преобразователи с частотами от 0,5 до 15 Мгц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.

Особенности толщиномера УДТ-40:

развертка экрана: от 3 до 300 мм (сталь);
дисплей: ЖКИ/ЭЛД 240 х 128;
усилитель: широкополосный 0.5 - 15 МГц (-6 дБ);
диапазон регулировки усиления 90 дБ с шагом 0.5, 1, 2 и 6 дБ;
зондирующий импульс: прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс;
детектор: положительная полуволна, отрицательная полуволна, полный детектор, радиосигнал;
отсечка: компенсированная от 0 до 80% высоты экрана;
зоны контроля: две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана толщиномера при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов;
заморозка А-сигнала;
коррекция V-образности р/с преобразователей;
измерение толщины по одному сигналу или между двумя сигналами;
точность индикации толщины: 0.001, 0.01 или 0.1;
память настроек: 100 настройки с А-сигналом, с возможностью ввода названия настройки с клавиатуры;
память результатов толщиномера УДТ-40: 750 результатов измерений с А-сканом, параметрами настройки датчика, датой и временем;
питание: 4 NiMh аккумулятора размер "D" или внешний блок питания;
автоматическая Сигнализация Брака: световая и звуковая;
измерение временных интервалов толщиномером: от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала;

Технические характеристики

Развертка	мин.: 0 - 4 мм
Развертка	макс.: 0 - 400 мм (сталь)
Диапазон скоростей	1000 - 9999 м/с
Задержка	от 0 мкс до 168 мкс
Демпфирование	50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импеданс	50 ом / 600 ом
Зондирующий импульс	радиочастотный импульс, амплитудой 200 В,
Зондирующий импульс	с регулируемой частотой и числом периодов
Усилитель	широкополосный 0.5-15 МГц (-6 дБ)
Диапазон регулировки усиления	110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Детектирование	радиосигнал
Зоны контроля	две независимых зоны, начало и ширина
Зоны контроля	изменяются во всем диапазоне развертки
Автоматическая Сигнализация Брака (АСБ)	световая и звуковая
Измерение временных интервалов	от 0 до первого сигнала в зоне или между
Измерение временных интервалов	сигналами в зонах
Дисплей	цветной TFT с регулируемой яркостью,
	115 х 85 мм; 320 х 240 точек,
	три настраиваемые цветовые схемы экрана
Память	100 настроек для датчиков
Память	250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений
Интерфейс	USB
Разъемы преобразователей	Lemo 000
Аккумуляторы	встроенный литий-полимерный аккумулятор 11 В, 5А/ч
Время работы от аккумулятора	не менее 12 часов
Питание толщиномера	внешний блок питания 220 В AC
Рабочее напряжение питания	15 В DC
Диапазон рабочих температур толщиномера	от -20 C до +55 C
Габаритные размеры толщиномера (В x Ш x Д)	205 мм x 160 мм x 43 мм
Масса толщиномера	0,87 кг
