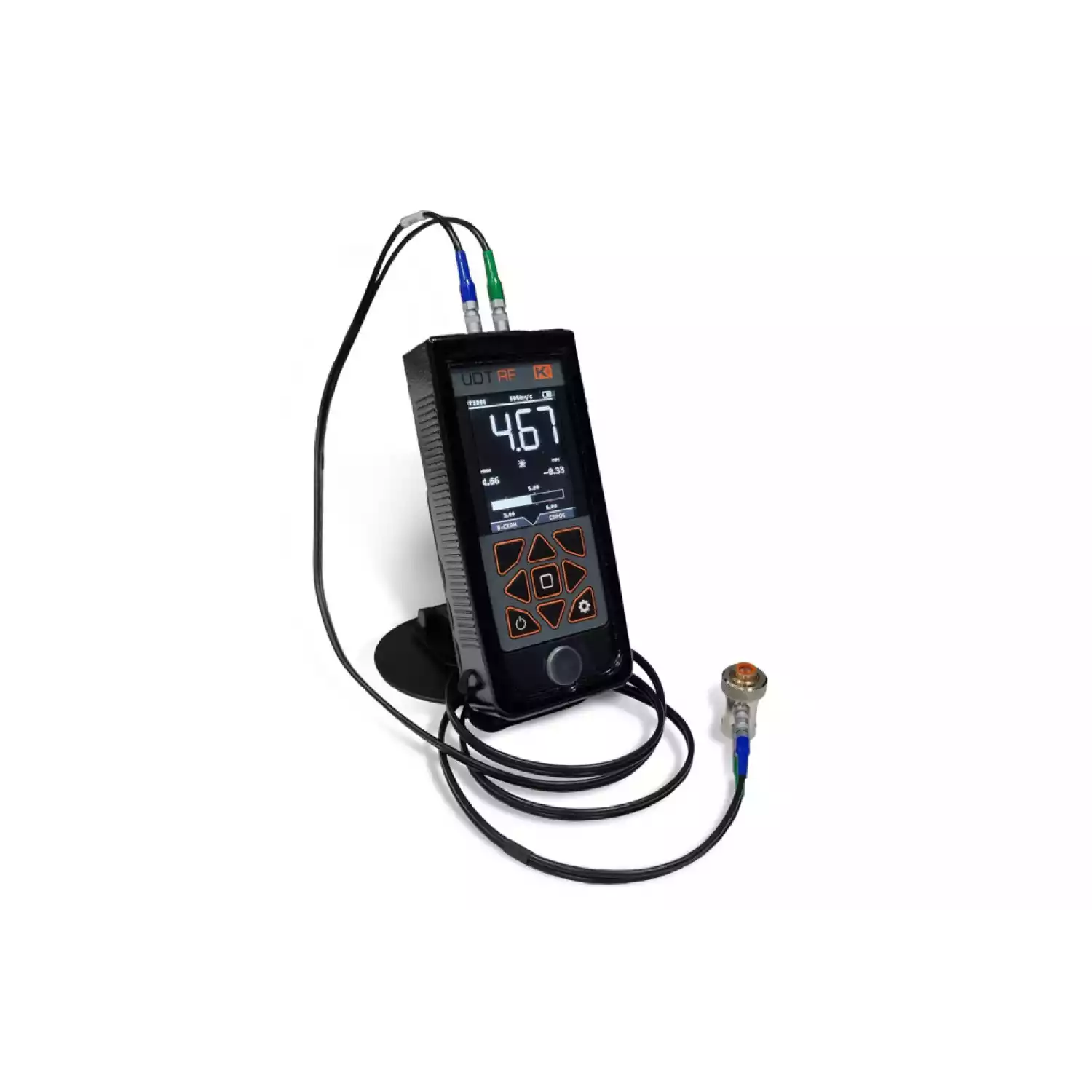

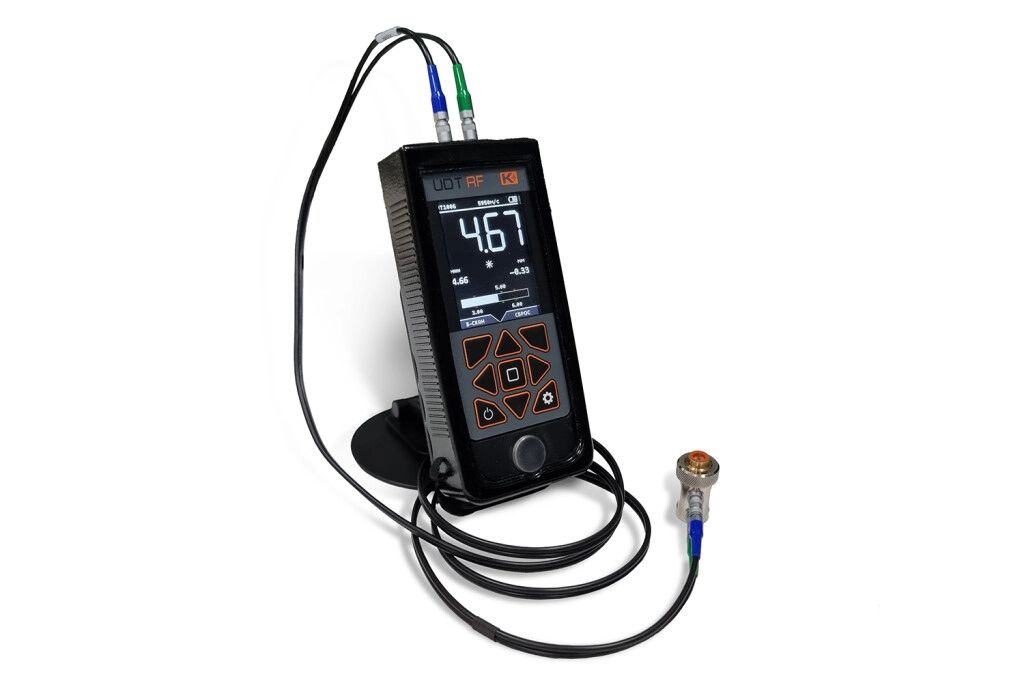

Современный универсальный прибор UDT-RF представляет собой профессиональное решение для точного измерения толщины материалов в различных отраслях промышленности. Его ключевой особенностью является адаптивная работа с ограниченным набором раздельно-совмещённых преобразователей, что обеспечивает стабильность измерений при сохранении широкой функциональности.
Внесён в Госреестр СИ РФ № 69546-17
Аппарат оснащён двумя основными рабочими режимами – ЦИФРА для мгновенного получения точных значений толщины и Б-СКАН для визуализации структуры материала. В процессе калибровки оператор получает доступ к режиму А-СКАН с оптимизированным функционалом, позволяющим проводить точную настройку оборудования под конкретные условия измерений.
Функциональные возможности
- Авторизированная библиотека преобразователей - прибор работает исключительно с сертифицированными датчиками, гарантируя точность и воспроизводимость результатов
- Прецизионная калибровка - выполняется на эталонных образцах с известной толщиной путем точной настройки скорости распространения ультразвука
- Интеллектуальная система АСД (Адаптивный Контроль Допусков):
- Настраиваемые пороговые значения (в мм или %)
- Цветовая индикация выхода за допустимые пределы
- Возможность программирования индивидуальных норм для различных типов деталей
- Гибкая дискретность измерений - оператор может выбирать между тремя уровнями точности (0,1/0,01/0,001 мм) в зависимости от требований к контролю
Преимущества
- Функция "Заморозка данных"
При активации специальной кнопкой прибор фиксирует текущий А-скан и измеренное значение на дисплее, сохраняя показания даже после отрыва преобразователя от поверхности. Зафиксированные данные остаются на экране до следующего измерения или изменения настроек, с визуальным подтверждением в виде символа снежинки в центральной части дисплея
- База данных скоростных характеристик
Встроенный справочник содержит точные параметры скорости распространения ультразвука для широкого спектра промышленных материалов, что значительно ускоряет процесс подготовки к измерениям.
- Каталог сертифицированных преобразователей
Система включает утвержденную библиотеку совместимых измерительных головок, содержащую все распространенные типы преобразователей для различных условий контроля.
- Адаптивная система визуализации
Пользователь может выбрать одну из трех специализированных цветовых схем отображения:
- Классическую цветовую палитру
- Режим люминесцентной эмуляции для работы при ярком освещении
- Монохромный вариант для снижения нагрузки на зрение
- Система энергосбережения
Прибор оснащен регулируемыми параметрами работы:
- Программируемый интервал автоотключения (3/5/10 минут)
- Настраиваемая продолжительность подсветки (30/60/120 секунд) при отсутствии активности
- Контроль метрологического обслуживания
Интеллектуальный модуль напоминаний позволяет:
- Установить дату следующей поверки
- Настроить предупреждения за 30, 14 и 7 дней до истечения срока

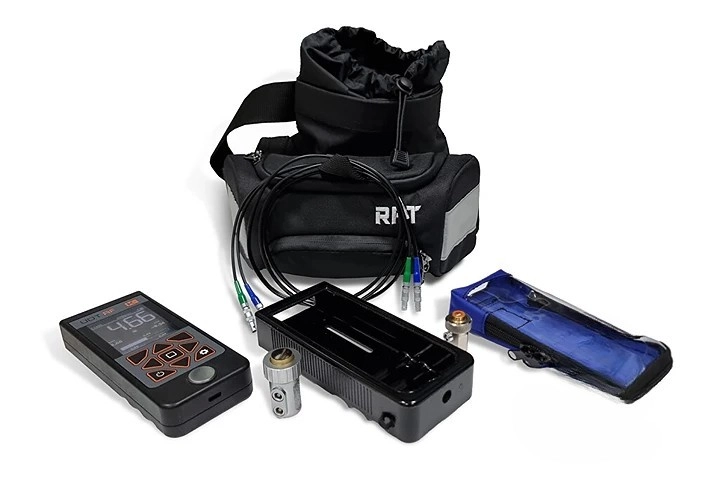

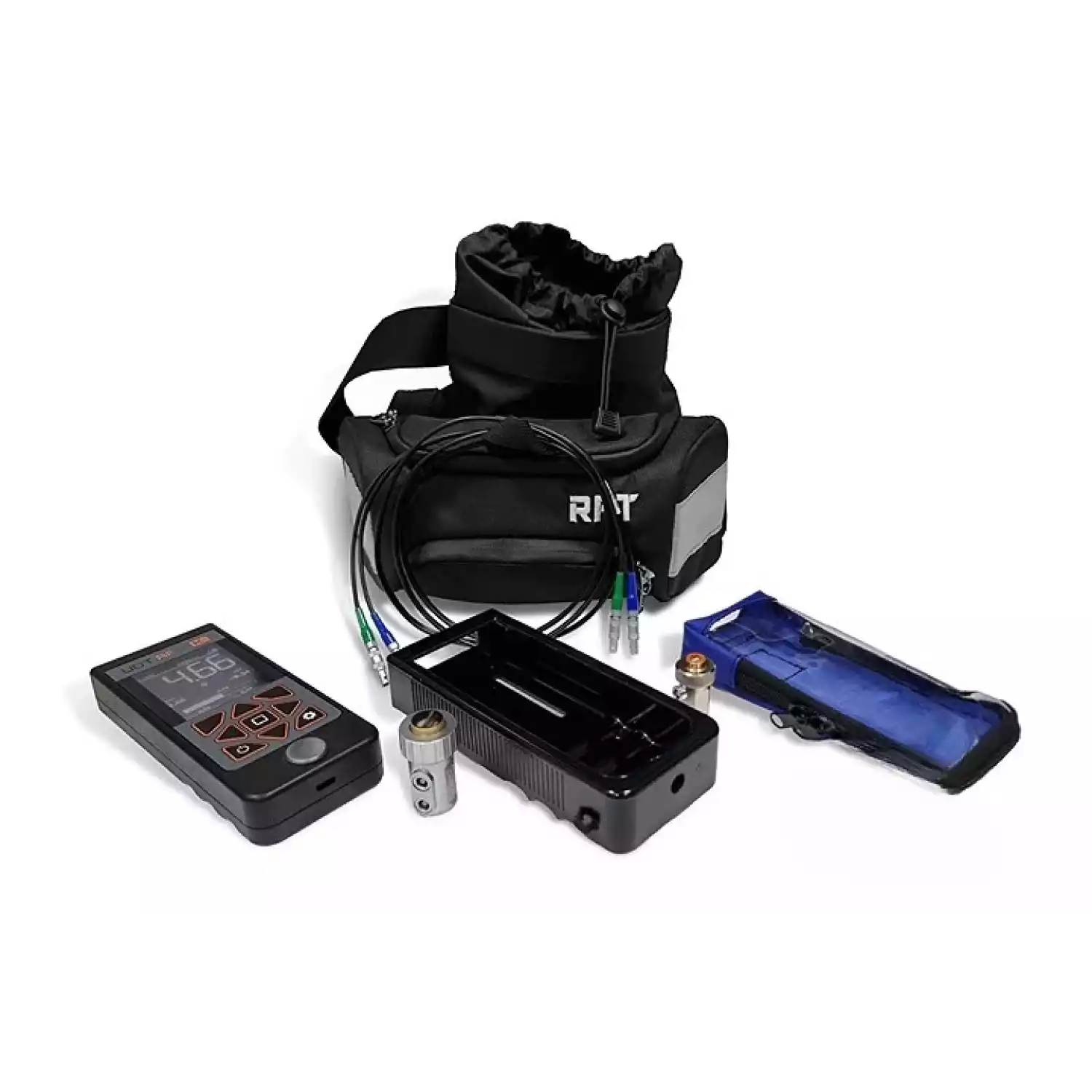

Комплектация

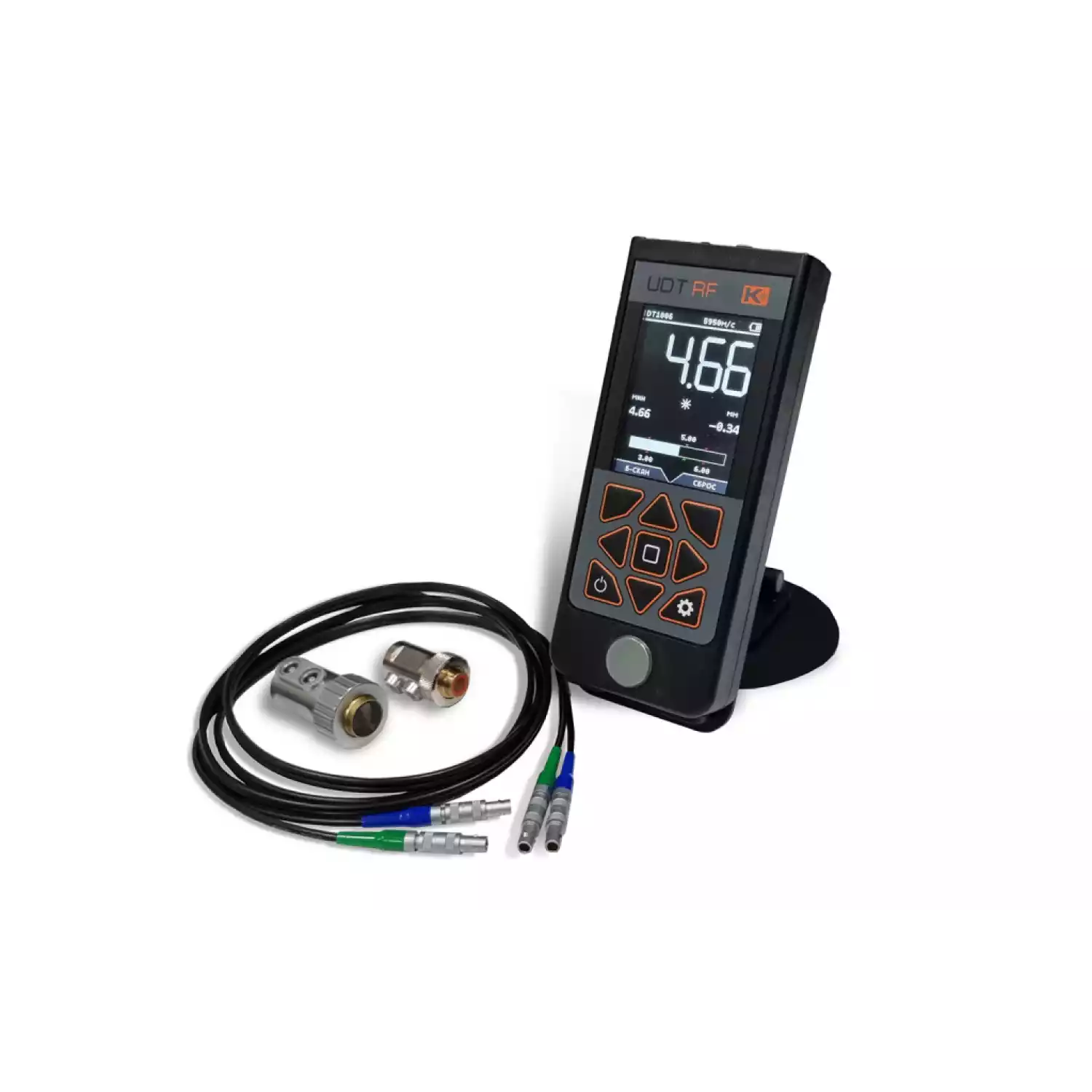

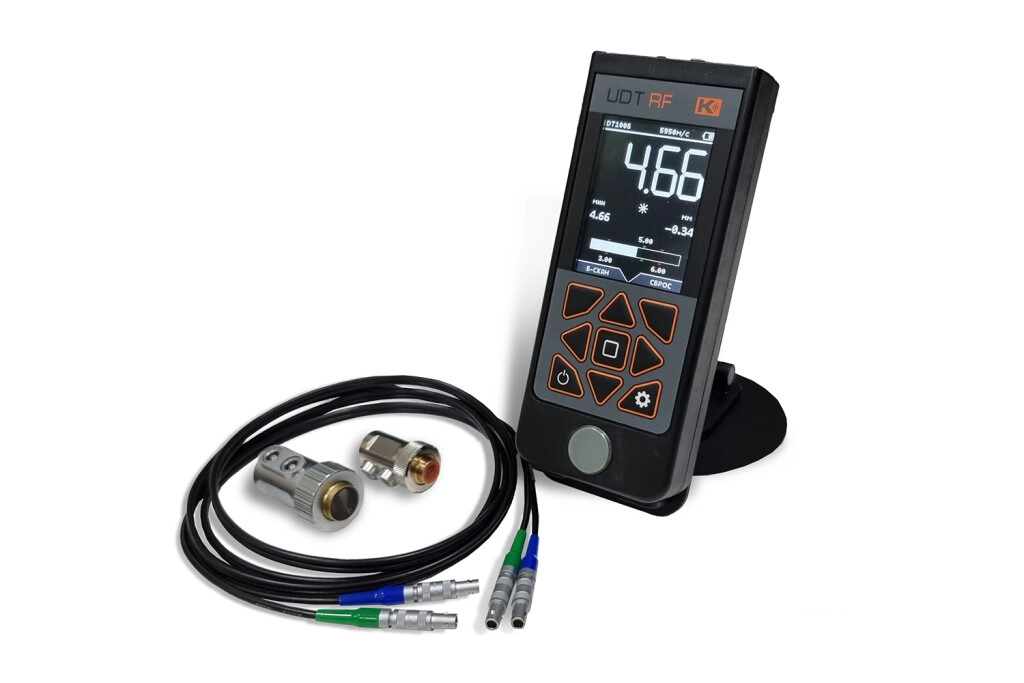

- УДТ-RF (UDT-RF) электронный блок толщиномера со встроенным Li-ion аккумулятором
- DTB5012 - РС преобразователь 5,0 МГц
- DT1006 - РС преобразователь 10,0 МГц
- Кабель соединительный двойной 2Lemo00-2Lemo00
- Блок питания / зарядное устройство
- Кабель Type-C

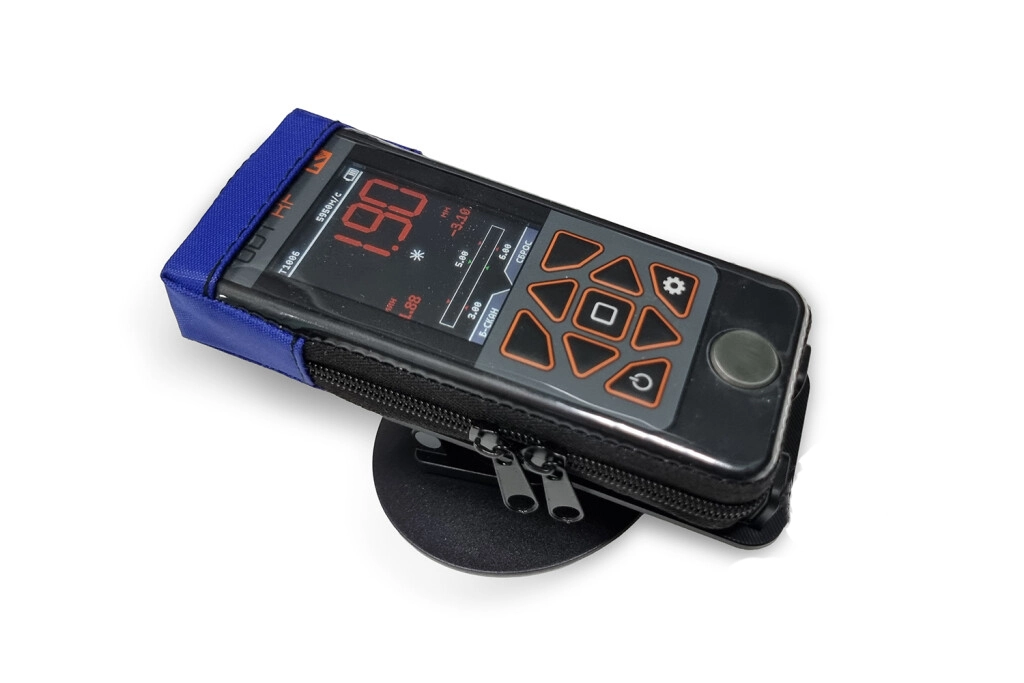

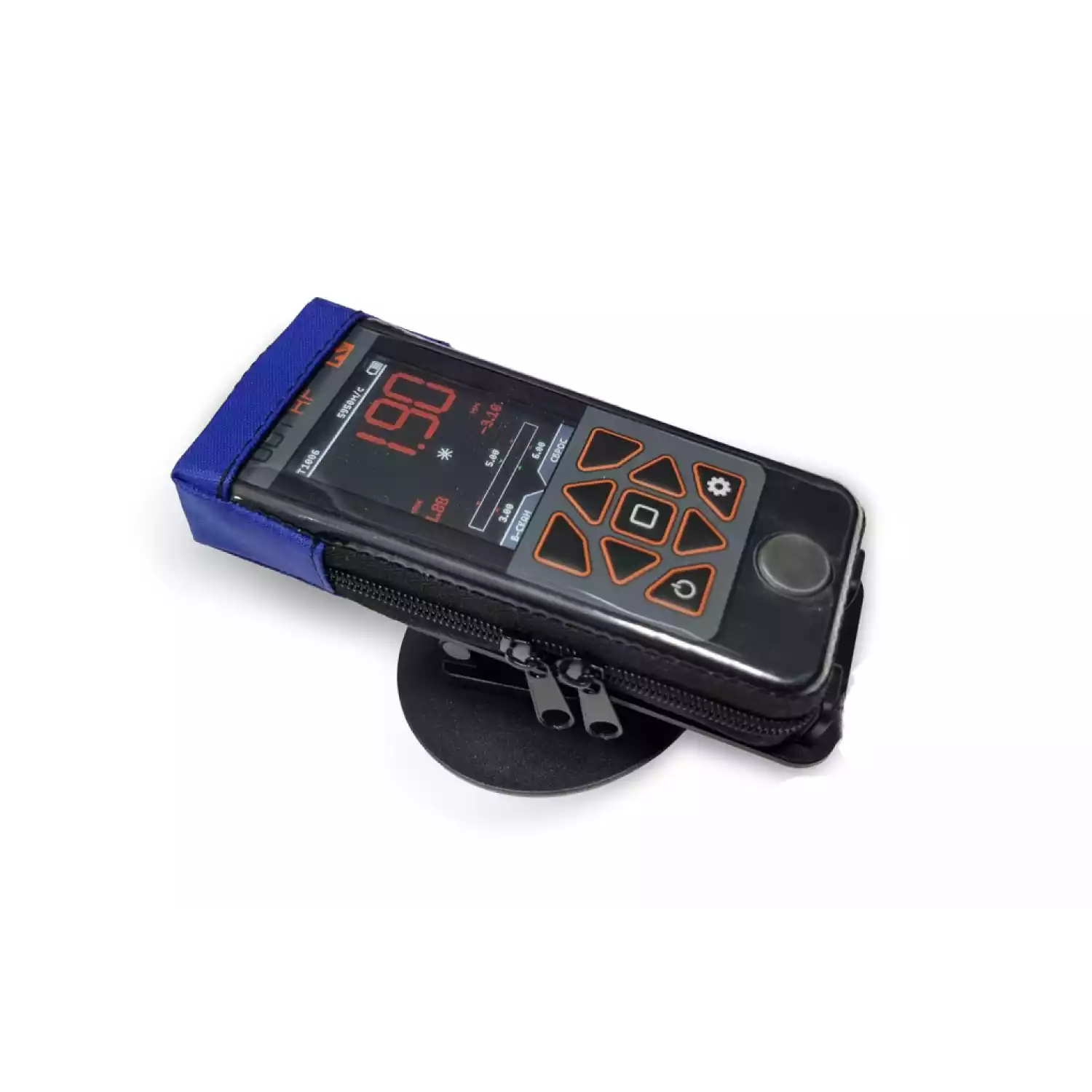

- Защитный чехол (стандартный чехол на молнии)
- Защитный силиконовый бампер-чехол
- Сумка-пояс RFT для работы и транспортировки
Технические характеристики
Диапазон измерения толщин (зависит от применяемого преобразователя и параметров объекта контроля)
0,7-300 мм
Дискретность показаний
0.001 / 0.01 / 0.01
Диапазон настройки скорости распространения УЗ колебаний
1000 ... 20000 м/с
Диапазон регулировки усиления
92 дБ с шагом 1 дБ
Частотный диапазон
1-10 МГц (-6дБ)
Отображение информации
цифровые значения, Б-скан (профиль дня изделия), А-скан (в режиме настройки)
Автоматическая Сигнализация Брака (АСБ)
есть
Максимальное количество измерений в секунду
30
Минимальный допустимый радиус кривизны
не менее 10 мм
Калибровка призмы
по встроенному образцу, либо по заданному оператором образцу
Калибровка скорости
по заданной оператором толщине образца
Измеряемые величины
толщина, скорость
Единицы отображения толщины
мм
Вывод отклонения текущего значения толщины от номинала
да
Фиксация минимального значения при сканировании
да
Использование преобразователей стороннего производства
нет
Дисплей
цветной TFT с регулируемой яркостью и сменой палитры 43 х 58 мм; 240 х 320 точек
Палитра дисплея
стандартная цветная, монохромная (для работы на ярком свету), имитация ЭЛД
Регулировка яркости дисплея
5 -100% с шагом 1%
Автовыключение подсветки
да
Автовыключение толщиномера
3 мин, 5 мин, 10 мин
Установка даты/времени
да
Интерфейс связи с ПК
USB Type-C Только для сервисного обслуживания
Язык меню
русский, английский
Разъемы преобразователей
2 х Lemo 00
Питание
встроенный Li-Po аккумулятор
Время работы от аккумулятора
10-12 часов
Внешнее питание толщиномера
внешний блок питания 220 В AC / 5 В DC
Диапазон рабочих температур толщиномера
от -25 C до +55 C
Габаритные размеры толщиномера (В x Ш x Д) не более
155 х 65 х 28 мм
Масса толщиномера, не более
250 г
Чем УДТ-RF отличается от УДТ-40, TT-700 и БУЛАТ
УДТ-RF — универсальный ультразвуковой толщиномер для промышленной толщинометрии и коррозионного контроля. Прибор работает в режимах «ЦИФРА» и «Б-СКАН», а при калибровке оператор получает доступ к А-скану для точной настройки под конкретный материал и преобразователь.
Модель внесена в Государственный реестр средств измерений РФ №69546-17. Это важно для работ, где требуется официальная поверка и применение средства измерений в регламентированном контроле. Межповерочный интервал для серии УДТ — 1 год.
Модель
Ключевое отличие
Режимы / функции
Поверка
Когда выбирать
УДТ-RF
Современная модель серии УДТ с авторизованной библиотекой преобразователей и режимом Б-СКАН
ЦИФРА, Б-СКАН, А-СКАН при калибровке, адаптивный контроль допусков, таймер поверки
ГРСИ №69546-17, межповерочный интервал 1 год
Для регулярного коррозионного контроля, измерения остаточной толщины, работы с поверкой и визуализации профиля в Б-скане
УДТ-40
Более универсальная модель серии УДТ с расширенной работой по А-скану
А-СКАН, расширенная настройка под разные преобразователи и условия контроля
ГРСИ №69546-17
Когда важна максимальная гибкость настройки, работа с разными ПЭП и экспертная ручная настройка сигнала
TT-700
Компактный толщиномер для точных измерений малых толщин
Цифровое измерение толщины и скорости звука, передача данных на ПК
Исполнение с внесением в реестр СИ уточняется при заказе
Для тонких изделий и задач, где нужен простой цифровой толщиномер без Б-скана и расширенной коррозионной визуализации
БУЛАТ
Линейка российских толщиномеров для эксплуатационного контроля металлов и неметаллов
В зависимости от модели: память, USB, работа с разными преобразователями, отдельные версии для коррозионного контроля
Зависит от конкретной модификации
Для типовых измерений толщины, контроля труб, емкостей, листов и конструкций, включая сильно корродированные поверхности
