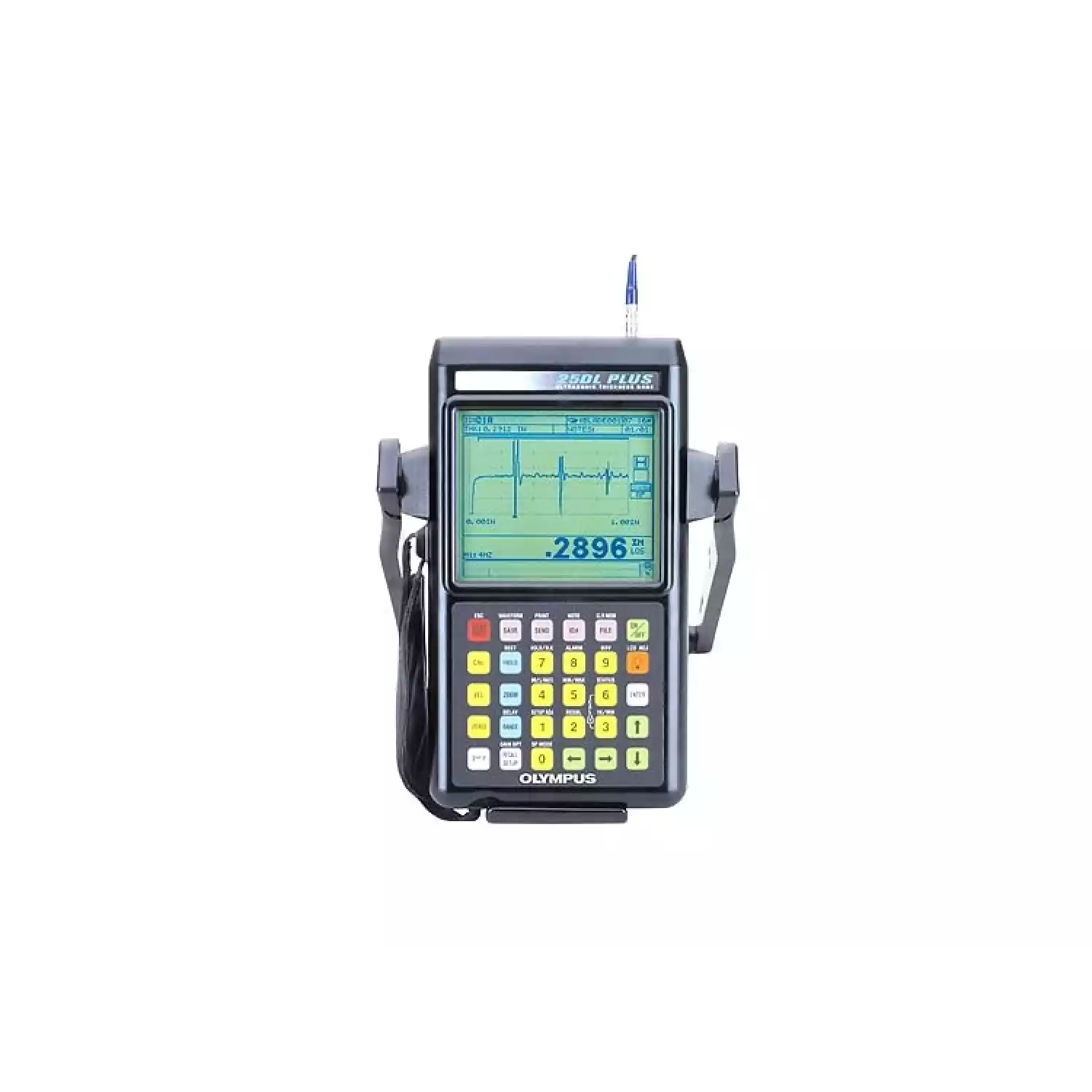

Ультразвуковой толщиномер 25DL Plus

Толщиномер 25DL Plus

Тип оборудования: толщиномер ультразвуковой

Производитель: Panametrics NDT, США

Серия: Panametrics 25

Модель: 25DL Plus

Описание: ультразвуковойприбор для измерения толщины металла и пластика

Гарантия на толщиномер 25DL Plus: 12 месяцев.

Назначение прибора:

Ультразвуковой толщиномер 25DL PLUS - высокоточный измерительный прибор, предназначенный для проведения измерений толщины, когда обратная сторона объекта контроля трудоступна или недоступна совсем.

Важным преимуществом данного портативного толщиномера является возможность измерения толщин объектов контроля из различных материалов, имеющих различную формуи размеры. Благодаря большому ЖК-дисплею можно одновременно просматривать изображение А-скана и значения толщины. Меню прибора интуитивно понятно. Кнопки клавиатуры логически сгруппированы и маркированы определённым цветом в соответствии с выполняемыми функциями. Цифровая клавиатура упрощает ввод данных.

Диапазон измерений толщины: от 0,15 мм до 500,00 мм по стали, от 0,08 мм до 50,00 мм по пластику
Диапазон скорости звука в материале от 0,5080 мм/мкс до 13,9979 мм/мкс
Точность отображения результатов измерений Низкая: 0,1 мм

Стандартная: 0,01 мм
Высокая: 0,001 мм
Частота измерений 4, 8, 12, 16 или 20 измерений в секунду
Частотный диапазон 2,25 МГц - 30,00 МГц

Одной из функций толщиномера является возможность выбора и вызова любой сохранённой стандартной или пользовательской настройки преобразователя. Данная функция позволяет легко и быстро переключаться между используемыми датчиками (контактные, иммерсионные, с линией задержки).

Регистратор данных

Встроенный регистратор данных 25DL PLUS позволяет сохранять до 1750 изображений эхо-сигналов (А-скан) или более 18 000 значений толщины, которые затем могут быть вызваны из памяти или переданы на ПК.

Отображение А-скана

На экране прибора одновременно отображается А-скан и значение толщины, что крайне полезно при контроле лопаток турбины и других случаев контроля, где требуется тщательная настройка преобразователя.

Толщиномер 25DL PLUS обладает следующими особенностями:

Измерение толщины изделий из металлов, пластика, стекла, резины, композитов и др.
Встроенный буквенно-цифровой файловый регистратор данных с возможностью записи 18 000 значений толщины или 1 750 изображений А-скана.
Большой ЖК-дисплей с подсветкой и отображением А-скана
Широкий диапазон измерения толщины: от 0,08 мм до 500 мм в зависимости от материала
Отображение результатов контроля с точностью до 0,001 мм
Использование контактных и иммерсионных датчиков, а также датчиков с линией задержки
Автоматический вызов стандартных или пользовательских настроек
Лёгкий и портативный
Режим отображения максимальных/минимальных значений толщины
Сигнализация по верхнему и нижнему порогу
Отображение результатов измерений в дюймах или миллиметрах

Технические характеристики толщиномера 25DL PLUS

Измерения

Режим 1: Временной интервал между зондирующим импульсом и первым эхо-сигналом. Используется контактный преобразователь.

Режим 2: Временной интервал между первым эхо-сигналом от линии задержки и первым донным эхо-сигналом. Преобразователь с линией задержки или иммерсионный преобразователь.

Режим 3: Временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от границы сред, после зондирующего импульса. Преобразователь с линией задержки или иммерсионный преобразователь.

Дифференциальный режим: абсолютная разница или разница в процентах между текущим и опорным значениями.

Коэффициент утонения: отображение текущего значения и разницы в процентах относительно исходной толщины объекта контроля. Оба значения записываются в регистратор данных.

Режим Мин/Макс: Данный режим используется совместно с режимом максимальной частоты измерений для быстрого определения минимальных и максимальных значений толщины.

Сигнальные режимы:

1) Стандартный по верхнему/нижнему порогу

2) Предыдущее значение толщины (абсолютное или в процентах).

Звуковое и визуальное оповещение для обоих режимов.

Авто-вызов: Автоматическая настройка необходимых параметров прибора в сооответствии с используемым преобразователем. Сохранение 25 стандартных и 35 пользовательских настроек преобразователей.

Другие стандартные функции: блокирование калибровки, самодиагностика, выбор единиц измерения (мм или дюймы).

Отображение

Дисплей: ЖК-дисплей с подсветкой и регулируемым контрастом. Размер дисплея 102 мм x 86 мм

Подсветка: электролюминесцентная подсветка с энергосберегающим режимом.

Масштабирование: увеличение горизонтального участка А-скана до минимального диапазона для каждого преобразователя и автоматическая центровка получаемого эхо-сигнала.

Стоп-кадр: фиксация текущего А-скана с показанием толщины.

Удержание последнего значения/Сброс: отображение последнего значения толщины на экране или сброс последнего значения.

Детектирование: радиочастота, однополупериодный положительный или отрицательный, двухполупериодный.

Настройка диапазона и задержки А-скана: настройка отображаемого диапазона А-скана с выбором фиксированных интервалов и настройка задержки отображения А-скана.

Питание

Аккумулятор: аккумулятор NiCd с номинальной мощностью 6 В. Возможно использование щелочных батарей АА.

Продолжительность работы: 30 часов от аккумулятора NiCd. 70 часов от щелочных батарей АА.

Время подзарядки: 2 часа при использовании штатного зарядного устройства.

Зарядное устройство: внешнее зарядное устройство/сетевой адаптер для 100/115/230 В переменного тока.

Автоматическое выключение питания, индикатор низкого заряда батарей

Общие характеристики толщиномера

Клавиатура: герметичная, клавиши которой маркированы определённым цветом в соответствии с выполняемыми функциями. С тактильной и звуковой обратной связью.
Языки интерфейса английский, французский, немецкий и испанский
Диапазон рабочих температур от -10°C до 50°C
Размеры (Ш x В x Т) 138×238×38 мм
Вес 0,95 кг

Регистратор данных

Обеспечивает сохранение, вызов, удаление и передачу значений толщины, изображений А-скана и настроек толщиномера через последовательный порт RS-232. Настройка параметров передачи данных производится с клавиатуры прибора.

Максимальная ёмкость регистратора данных:

Стандартная: 18 000 значений толщины или 1 750 изображений А-скана со значениями толщины.

Идентификаторы: 8-значные имена файлов и 16-значные буквенно-цифровые идентификаторы. Возможность добавления комментария к каждому идентификатору.

Формат файлов: 7 стандартных или пользовательских форматов файлов

Отчёты: создание отчётов непосредственно в приборе: статистика, минимальные и максимальные значения с идентификаторами, сравнение файлов. Отображение на экране текущего и предыдущего значения толщины.

Встроенный статистический калькулятор: позволяет выводить статистические отчёты на принтер с последовательным интерфейсом.

Стандартная комплектация

Цифровой ультразвуковой толщиномер 25DL PLUS с встроенным регистратором данных и питанием от аккумулятора или сети переменного тока при частоте 50-60 Гц.

А также: универсальное зарядное устройство/сетевой адаптер переменного тока, кабель для преобразователя, контрольный образец, контактная жидкость, кабель для порта RS-232, кейс для транспортировки, руководство по эксплуатации,

2 года ограниченной гарантии.

Дополнительные комплектующие

36DLP/SPC/KIT: Защитный чехол с ремнём

Plus/RPC: Резиновый защитный чехол с подставкой

GAGEVIEW: Интерфейсная программа

25DLP/EW: Расширенная гарантия на 1 дополнительный год

2214E: 5-ступенчатый контрольный образец из стали 1018 с маркировкой в дюймах: 0.100, 0.200, 0.300, 0.400 и 0.500. Также имеются образцы с маркировкой в миллиметрах.

2213E: 5-ступенчатый контрольный образец из алюминия с маркировкой в дюймах: 0.100, 0.200, 0.300, 0.400 и 0.500. Также имеются образцы с маркировкой в миллиметрах.

*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
