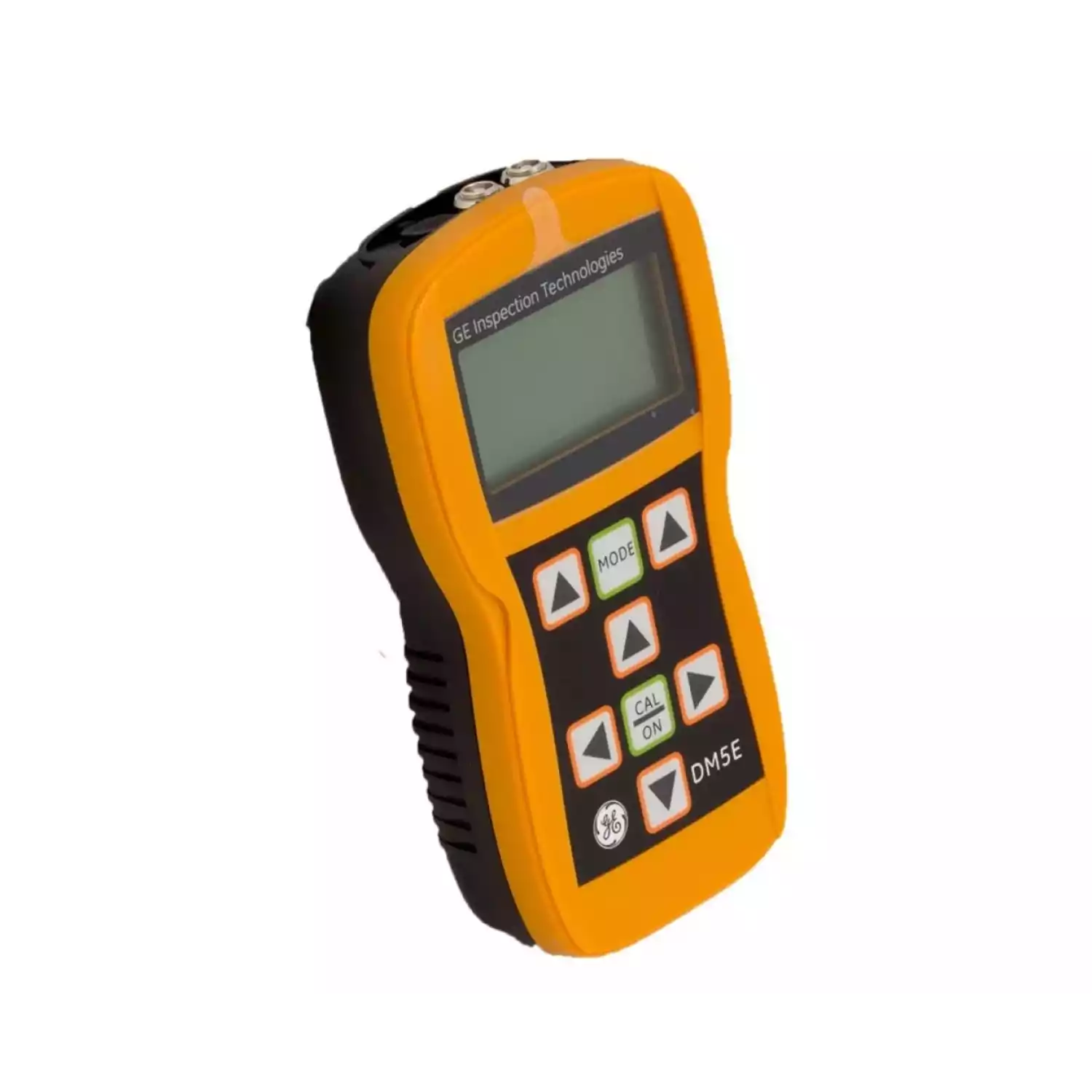

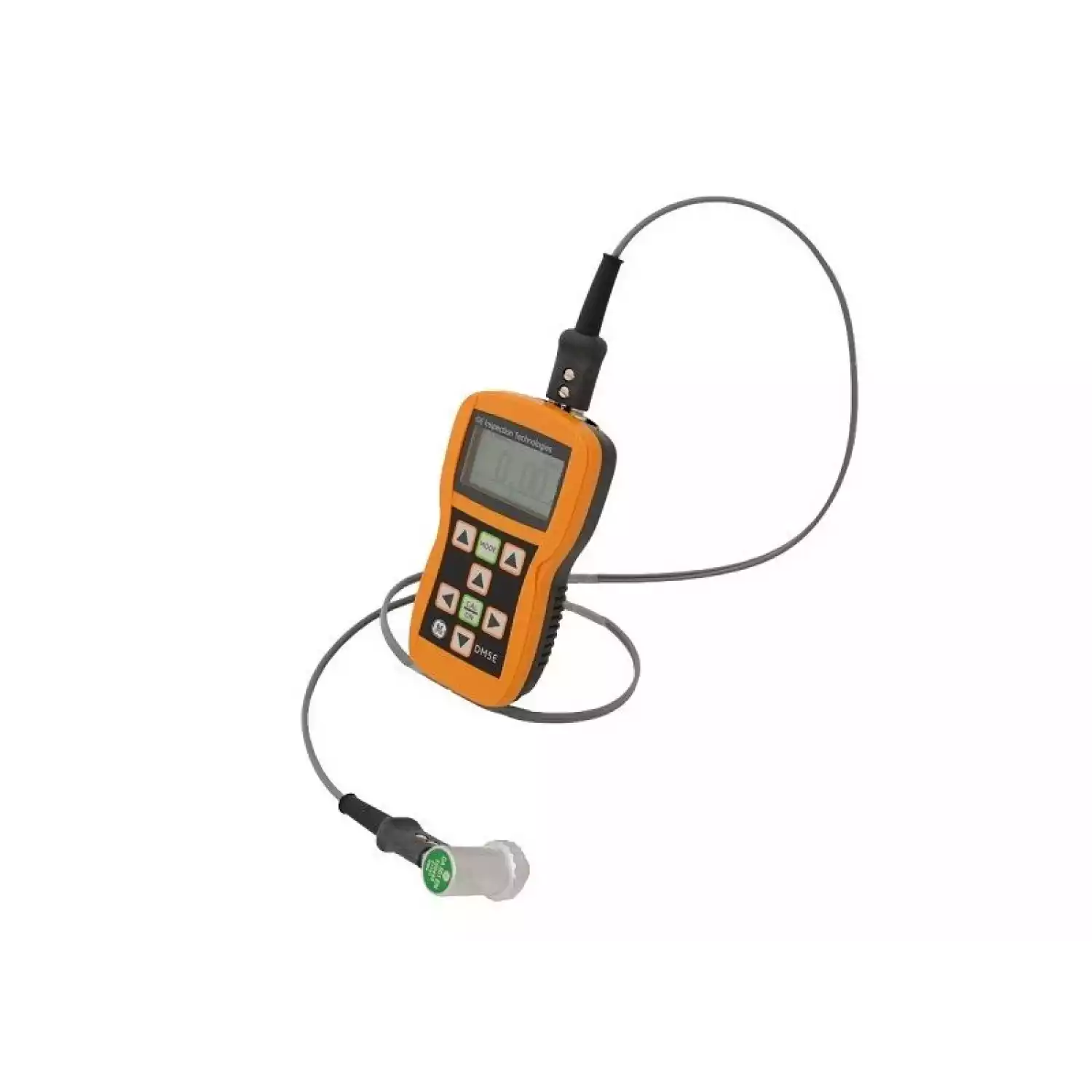

Ультразвуковой толщиномер DM 5E

Ультразвуковой толщиномер DM 5E

Тип оборудования: Толщиномер

Производитель: GE Sensing & Inspection Technologies, Krautkramer

Серия: DM 5

Модели: DM 5E Basic(базовая модель), DM 5E, DM 5E DL

Описание: Толщиномер ультразвуковой

Гарантия на ультразвуковой толщиномер DM 5E: 1 год.

Новая серия ультразвуковых толщиномеров DM5E позволяет выполнять огромное число задач измерений, в особенности, измерения остаточной толщины стенки изделий, подверженных коррозии или эрозии.

Толщиномер DM 5E - это простой и удобный в обращении ультразвуковой прибор с отличными рабочими характеристиками в малом легком корпусе. Благодаря компактному размеру и эргономичному дизайну с толщиномером DM5E можно работать одной рукой.

Новая серия толщиномеров DM5E представлена тремя исполнениями:

  • Ультразвуковой толщиномер DM 5E базовая модель;
  • Ультразвуковой толщиномер DM5 E (с режимом измерения DUAL MULTI);
  • Ультразвуковой толщиномер DM5E DL (со встроенной памятью).

Отличительные особенности ультразвукового толщиномера DM5E:

  • Простота работы.

Все толщиномеры серии DM5E имеют удобный интерфейс с клавиатурой. На клавиатуре имеется клавиша переключения режима, клавиши для вкл/выкл. калибровки, две функциональные клавиши-стрелки для активации и настройки функциональных значений и четыре клавиши-стрелки для настройки значений параметров и навигации по одноуровневому меню. Посредством клавиатуры Вы получаете доступ ко всем режимам толщиномера: режиму калибровки, настройки и измерения. У толщиномеров версии DL режим отображения файлов на экране позволяет записывать и хранить в файлах значения измерений толщины. Весь процесс калибровки имеет пошаговое управление в меню. Встроенное напоминающее устройство можно установить в режим оповещения о калибровке после определенного числа измерений или по истечении установленного времени.

  • Высокочувствительные преобразователи.

Для серии толщиномеров DM5E разработаны высокочувствительные преобразователи с целью оптимальной работы приборов даже в условиях высоких температур. Серия DA5xx включает стандартный преобразователь 5 МГц для выполнения общих задач измерений, 2МГц для больших глубин проницания, а также карандашный преобразователь 7.5 MГц для тонких материалов. Новый высокотемпературный преобразователь 5МГц работает в диапазоне температур от -10°C до +204°C.

  • Измерение через покрытие.

Обе модели толщиномеров DM5E и DM5E DL имеют режим измерения Dual Multy. Практически все изделия, подлежащие измерению толщины, имеют какое-либо защитное покрытие. Такие покрытия, в том числе краска, вызывают ошибочные результаты измерения толщины стенок основного металла при использовании стандартных режимов измерения. Кроме того, зачистка поверхности для измерения и повторное нанесение покрытия предполагает значительный расход времени и средств. С проверенной функцией Dual Multi нет необходимости удалять покрытие. Нужно всего лишь выбрать режим Dual Multi, установить преобразователь на поверхность изделия и провести измерение.

  • Режимы измерений. Все модели серии DM5E имеют широкий выбор режимов:
  1. нормальный режим (значение толщины индицируется большими цифрами в центре экрана);
  2. Mini Scan (индицируется минимальное значение толщины при прохождении преобразователя по поверхности стенки изделия);
  3. Maxi Scan (индицируется максимальное значение толщины);
  4. DIFF/RR% (измеренное значение сравнивается с номинальным значением толщины, заранее определяемым пользователем, разность двух значений отображается в %);
  5. B-Scan (графическое отображение минимальных толщин, В-развертка, строится по измерению и записи 1 точки в секунду).
  • Возможность обновления.

Серия толщиномеров DM5E предлагает гибкие технические решения, которые легко обновляются в соответствии с меняющимися задачами измерения. Купив толщиномер DM 5E, Вам не потребуется высылать его обратно для обновления дополнительными функциями! Серия толщиномеров DM5E обновляется на месте режимом Dual Multi или функцией регистрации данных (DL).

  • Надежность измерений.

Хотя толщинометрия считается достаточно простой задачей контроля, исследования показали, что существует риск ошибочности измерений. Неверные настройки прибора могут привести к ошибкам в результатах. Новая серия толщиномеров DM5E предлагает надежный и "умный" интерфейс, а также парольную защиту меню пользовательских настроек, что позволяет заблокировать важные значения настроек и функций. В результате Вы больше не получите ошибочных результатов, как следствие неверной калибровки или случайного изменения конфигурации.

Технические характеристики толщиномера DM 5E:

Метод измерения ультразвуковой эхо-импульсный
Диапазон измерений зависит от преобразователя и материала, 0.60 мм - 508 мм от зондирующего импульса до 1го донного эхо-сигнала; 2.00 мм - 127.0 мм в режиме Dual-Multi, при толщинах покрытия от 0,30 мм до 2,50 мм
Разрешение измерений 0.01 мм по умолчанию, выборочный 0.01, 0.1 мм
Скорость звука 0.508 - 18.699 мм/мс
Разрешение скорости в материале 1м/с
Единицы измерения дюймы, мм
Калибровка по одной точке, по двум точкам, на образце и в воздухе
Генератор импульсов импульс возбуждения: остроконечный, напряжение 120В с нагрузкой 50 Ом, при использовании осциллографа 20 МГц
Приемник ширина полосы прозвучивания 500кГц - 12МГц (-3дБ), автоматическая регулировка усиления
Дисплей ЖК-индикатор высокого разрешения, 64х128 пикс. 53.0 мм х 27.0 мм с подсветкой и настройкой контрастности
Частота обновления 4Гц или 8 Гц, выбираемая пользователем, 24Гц скорость в режиме сканирования
Индикация значений толщины NORMAL (нормальный режим) - 5 цифр, высота 10.6 мм, В-SCAN (В-развертка) - 5 цифр, высота 2.55 мм
Индикация последнего результата жирные или полые цифры означают, соответственно, наличие или отсутствие акустического контакта
Заводские настройки 9 стандартных настроек для преобразователей
Настройки АСД мин. и макс. значения диапазон 0.25мм - 508 мм жирные и полые цифры при запуске и нарушении порогов АСД
Питание 2 батареи типа АА
Продолжительность работы от батарей прим. 60 ч
Типы отключения по выбору: ALWAYS ON (всегда включен) или AUTO OFF (автовыкл.) после 5, 10, 15, 30 мин. бездействия
Языки английский, немецкий, французский, испанский, итальянский, русский, японский и китайский
Устройства ввода/вывода преобразователь: двойной Lemo 00, выход на ПК: Mini-USB
Температуры рабочая температура: - 10…+50 °С, температура хранения -20…+60 °С
Память данных 50,000 значений в сеточных файлах, до 50,000 рядов, до 223 колонок, доп. ПО UltraMATE или UltraMATE Lite
Масса 223 грамм с батареями
Габариты 138 мм х 32 мм х 75 мм



Технические характеристики на преобразователи для толщиномера DM5E:



Наименование DA501 DA503 DA512 DA590
Частота 5МГц 2МГц 7.5МГц 5МГц
Конструкция

станд.

станд.

каранд.

выс.

темпер.

Рабочая температура -10…+70°С -10…+70°С -20…+70°С -20…+204°С
Диаметр контактной поверхности 12 мм 16.1 мм 7.5 мм 12.7 мм
Диапазон измерений от поверхностного эхо до 1-го донного эхо 1.0 - 200 мм 5.0 - 300 мм 5.0 - 300 мм 0.6 - 60 мм
Мин. диапазон измерения по нескольким сигналам (Multi-Echo) 3.0 - 25 мм нет 2.0 - 10 мм нет



*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
