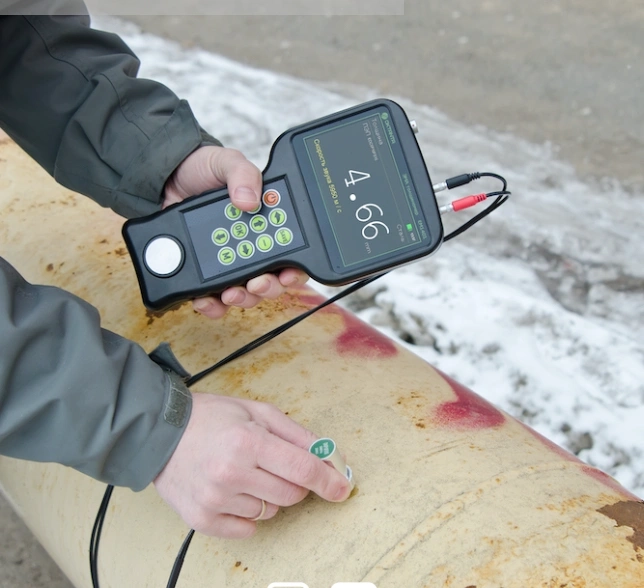

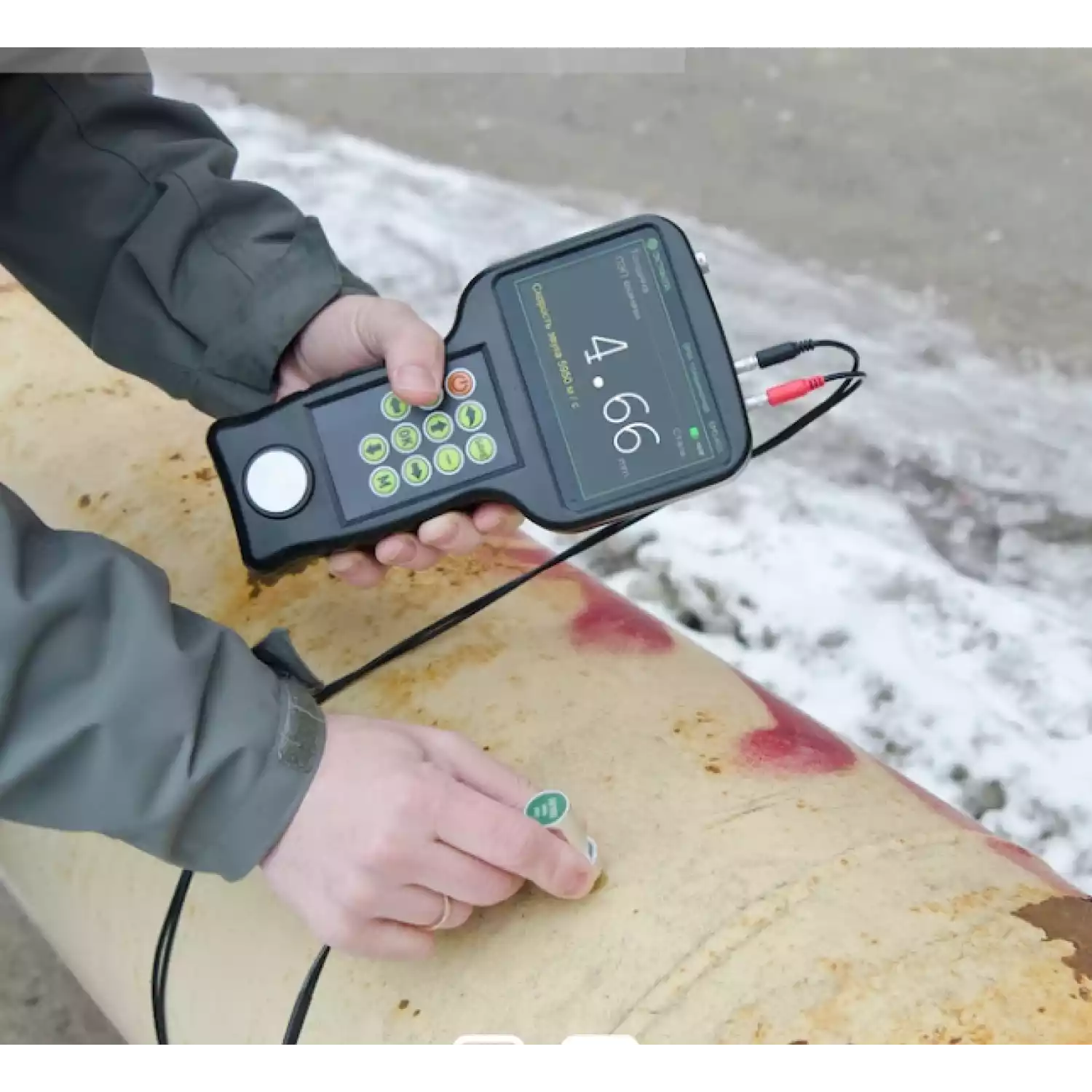

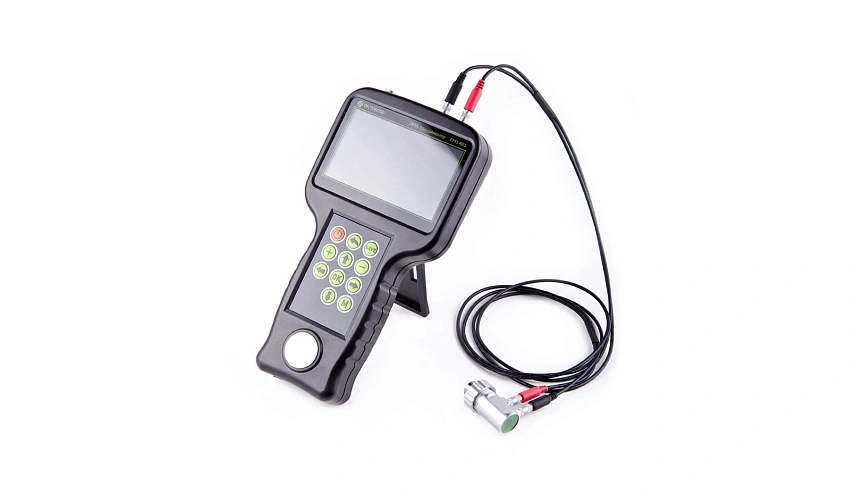

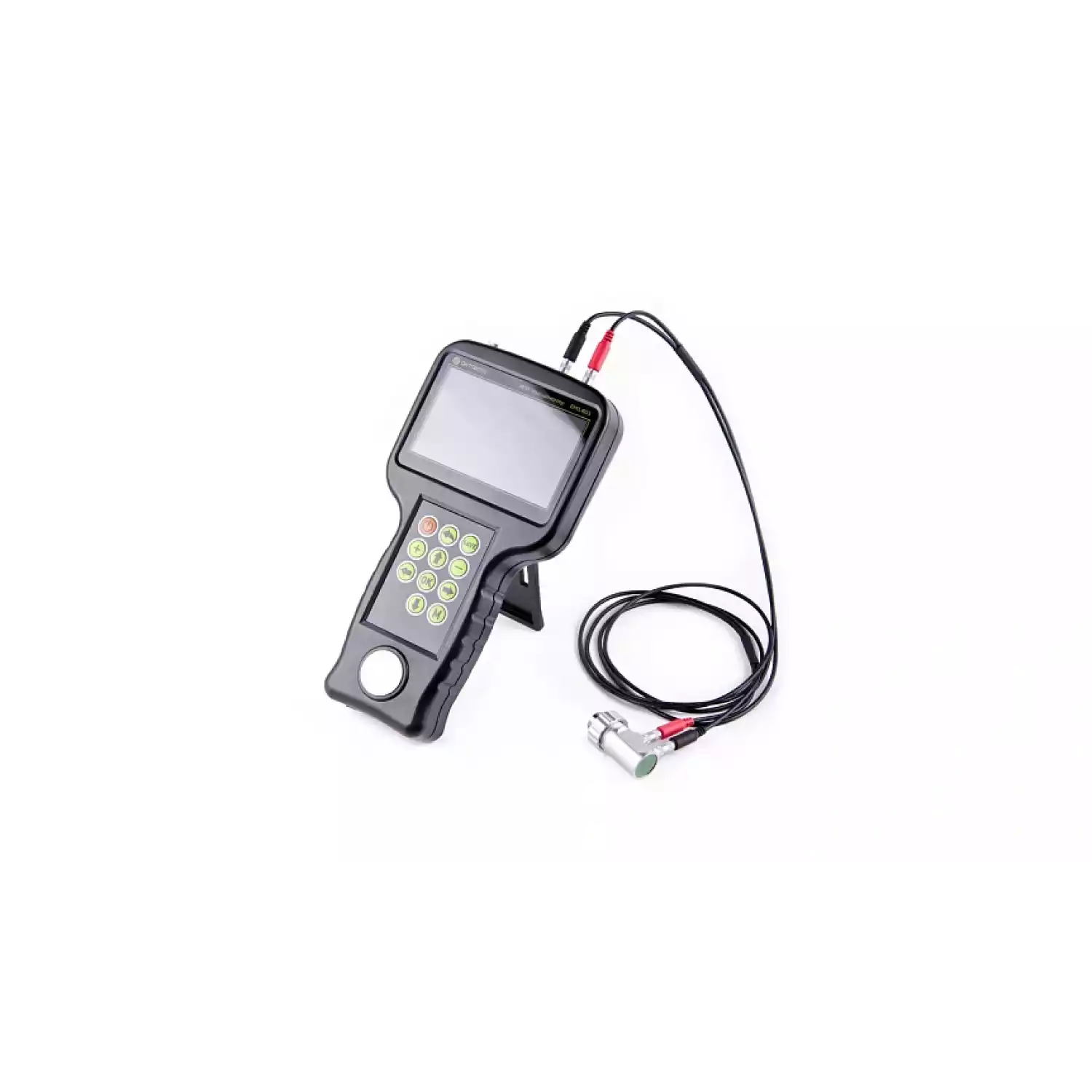

Принцип действия данного прибора основан на распространении ультразвуковых волн в объекте и последующего анализа показателей их скорости для измерения толщины металла. К толщиномеру можно подключить как ЭМА, так и контактные ПЭП. ПЭП при этом эффективнее применять в случае измерения толщины металла, где величина рабочего зазора составляет более 6мм и необходимо зачистить поверхность.
Методика обработки показателей, реализованная в ультразвуковом измерителе толщины EM1401 UT обеспечивает возможность качественно провести замер толщины металла автоматически, даже когда присутствуют условия препятствующие проведению замеров (пр. анизотропия металла, наличие отражателей, внешние помехи и др.). Кроме того, возможен ручной режим работы прибора, в таком случае замеры осуществляются по первому эхо-сигналу и по разнице показаний двух любых эхо-сигналов. Наиболее эффективно пользоваться ручным режимом на синхронизированных объектах.
К данному толщиномеру можно подключить датчик EMT14014T, он позволит определить толщину объектов находящихся под воздействием высоких температур (максимальная температура работы до 750 градусов по Цельсию). Метод обработки данных, заложенный в приборе позволяет учитывать отличие скорости распространения звука в объекте исследования в соответствии с температурой.

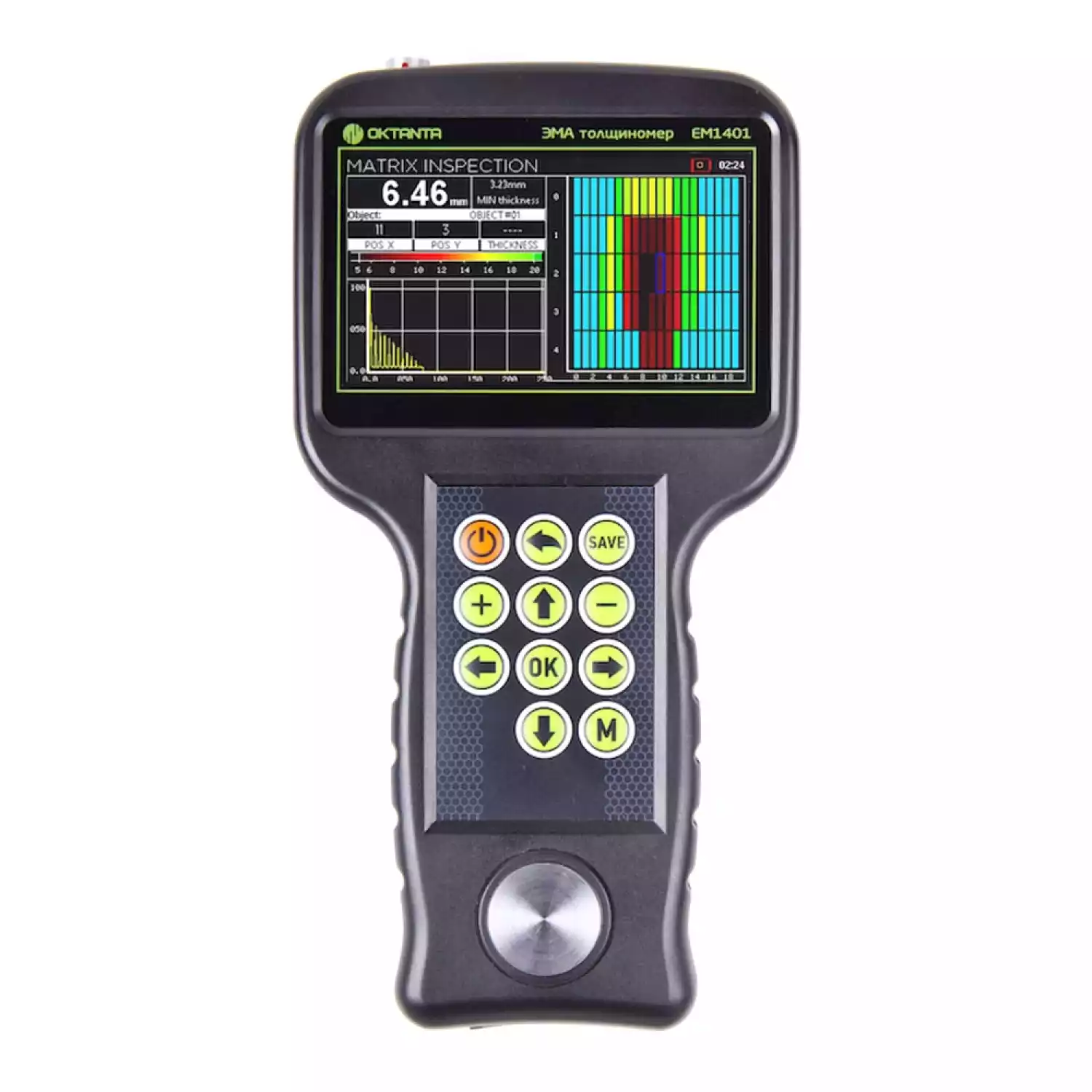

Ультразвуковой толщиномер EM1401 UT с помощью А-Скана дает пользователю возможность проводить анализ, визуализирует полученные показания на В-скане (в трех вариантах отображения), а также сохраняет полученные данные в матричной форме на С-скане.
Не все преобразователи входят в базовый комплект поставки, некоторые из них приобретаются дополнительно. Наши менеджеры помогут определиться с нужным вариантом комплектации и сделать заказ.

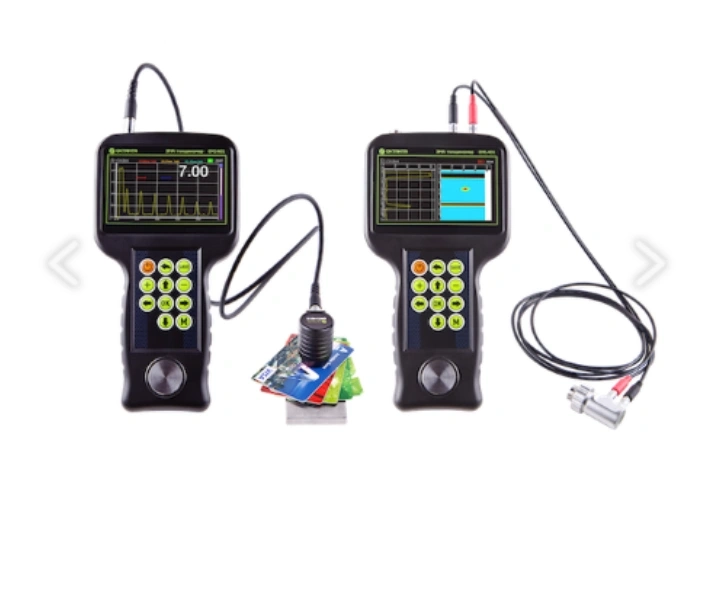

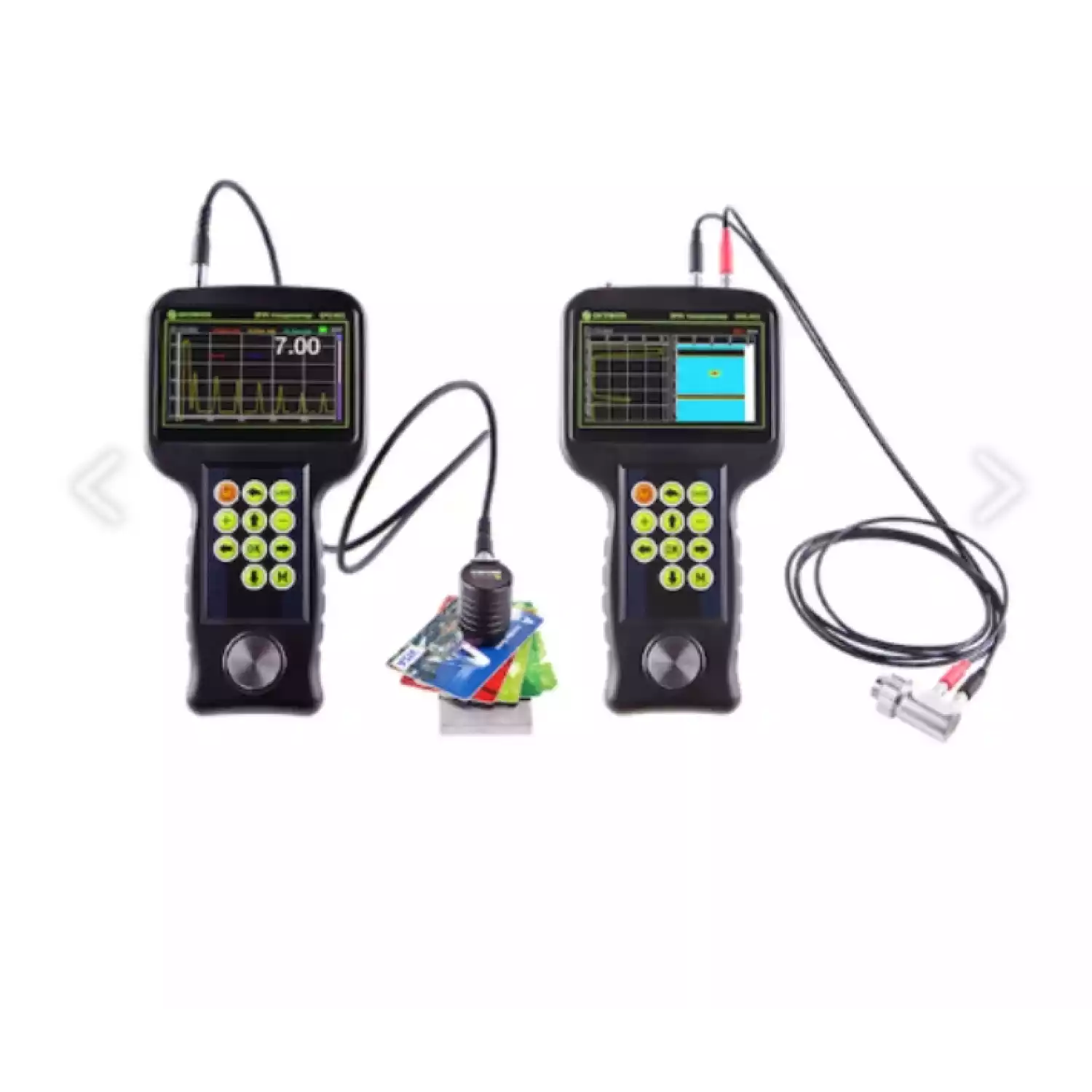

К данной модели прибора для измерения толщины можно подключать ЭМА преобразователи и ПЭП, что значительно увеличивает точность контроля, т.к. позволяет использовать два канала для проведения измерений.
Толщиномер EM1401 UT оснащен цветным дисплеем, что делает данные, отображаемые на нем, более наглядными и легкими для восприятия. Ударопрочное стекло прибора обеспечивает долговечность эксплуатации.
Диапазон рабочих температур от −10 до +40 °C делают аппарат пригодным для эксплуатации в различных климатических условиях.
В комплект поставки входит кейс, обеспечивающий удобство хранения и легкость транспортировки прибора.
Важно помнить, что необходимо проводить периодическую поверку прибора, для подтверждения его пригодности к дальнейшей эксплуатации.
|
№ |
Базовый комплект поставки: |
Модель EM 1401 UT |
|
1. |
Толщиномер |
1 |
|
2. |

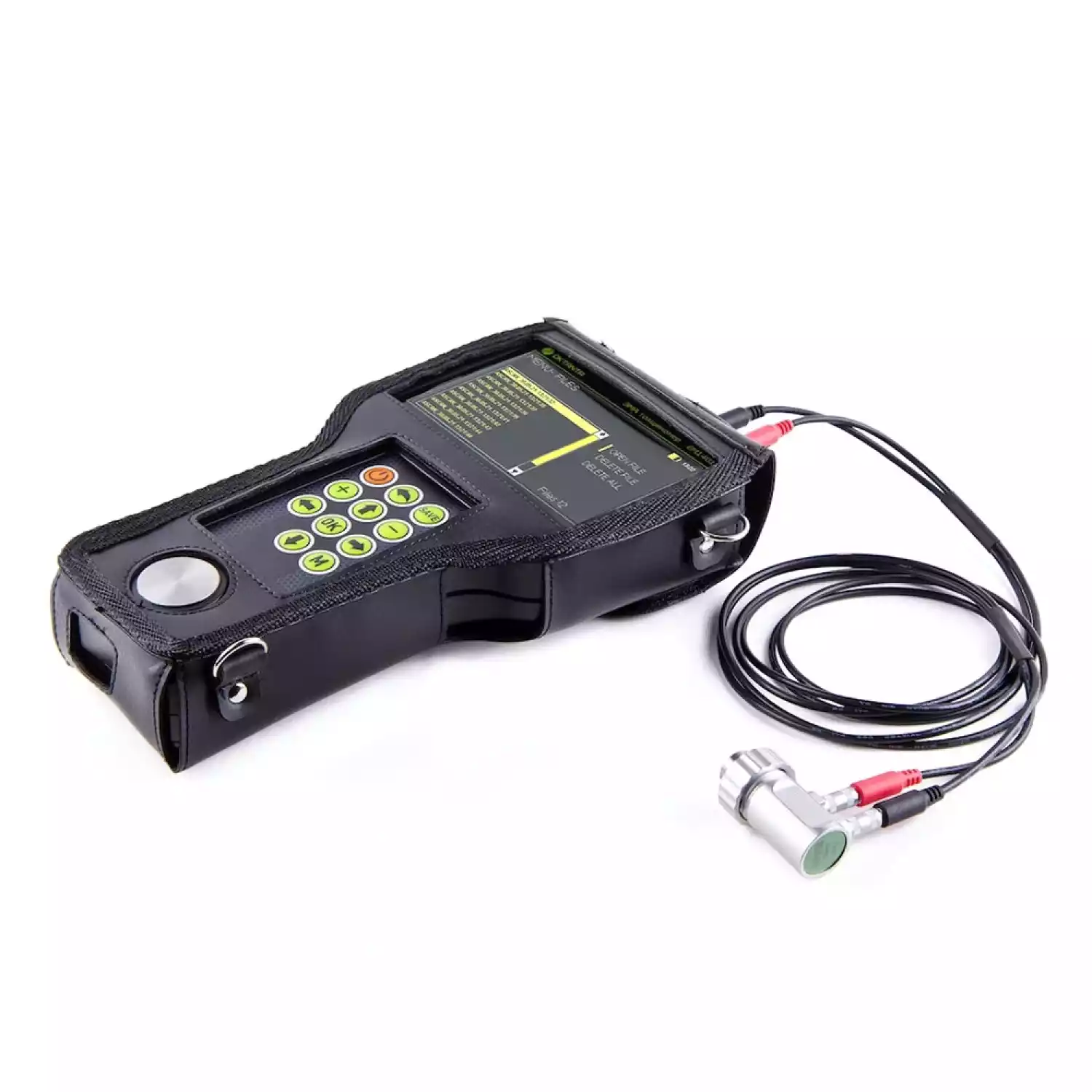

Защитный чехол |
1 |
|
3. |
Кейс для хранения прибора |
1 |
|
4. |
Зарядное устройство (адаптер и кабель питания) |
1 |
|
5. |
Руководство по эксплуатации |
1 |
|
6. |
ЭМА преобразователь EMT 14012 |
1 |
|
7. |
Кабель соединительный для ЭМА |
1 |
|
8. |
Пьезоэлектрический преобразователь EDC10P5F3 |
1 |
|
9. |
Пьезоэлектрический преобразователь EDC5P7.2FS10 |
1 |
|
10. |
Пьезоэлектрический преобразователь EDC5P10FS15 |
1 |
|
11. |
Кабель соединительный для ПЭП |
1 |
|
Бренд
|
НПО Октанта |
|
Дополнительные функции
|
А-скан |
|
Температура применения
|
от -20 до +55 |
|
Диапазон измеряемых толщин для стали
|
от 2 до 80 мм |
|
Диапазон измеряемых толщин для стали без зазора
|
от 2 до 200 мм |
|
Пределы допускаемой абсолютной погрешности измерений толщины (по стали):
|
|
|
от 2 до 25 мм
|
± (0,08+0,001·Н*) мм |
|
свыше 25 до 200 мм
|
± (0,1+0,005·Н) мм |
|
Допустимый зазор между датчиком и объектом контроля при использовании преобразователя ЕМТ 14012
|
до 4 мм |
|
Допустимый зазор между датчиком и объектом контроля при использовании преобразователя ЕТМ 14013
|
до 6 мм |
|
Допустимый перекос датчика относительно нормали к поверхности объекта контроля
|
± 25° |
|
Минимальный допустимый радиус кривизны поверхности объекта контроля
|
≥10 мм |
|
Рабочая частота прибора
|
4 МГц |
|
Рабочий температурный диапазон окружающей среды
|
от -20 до +50 °C |
|
Рабочий температурный диапазон поверхности объекта контроля
|
от -20 до +80 °C (от -20 до +750 °C с использованием преобразователя EMT14014Т) |
|
Максимальное количество измерений в секунду
|
16 |
|
Для ПЭП (поставляется согласно базовой комплектации)
|
|
|
Диапазон измеряемых толщин для стали для преобразователя EDC5P10FS15
|
от 2 до 300 мм |
|
Диапазон измеряемых толщин для стали для преобразователя EDC5P7.2FS10
|
от 1 до 150 мм |
|
Диапазон измеряемых толщин для стали для преобразователя EDC10P5F3
|
от 0.5 до 20 мм |
|
Рабочая частота прибора
|
10 МГц для EDC10P5F3 5МГц для EDC5P10FS15, EDC5P7.2FS10 |
|
Погрешность измерения толщины
|
0,08 мм |
|
Максимальное количество измерений в секунду
|
2 |
|
Рабочий температурный диапазон поверхности объекта контроля
|
от -5 до 50 °C |
|
Для датчиков
|
|
|
Диапазон настройки скорости звука
|
от 1000 до 9999 м/с с шагом 1 м/с |
|
Время непрерывной работы без подзарядки аккумулятора
|
7 часов |
|
Габаритные размеры прибора
|
122 x 231 x 42 мм |
