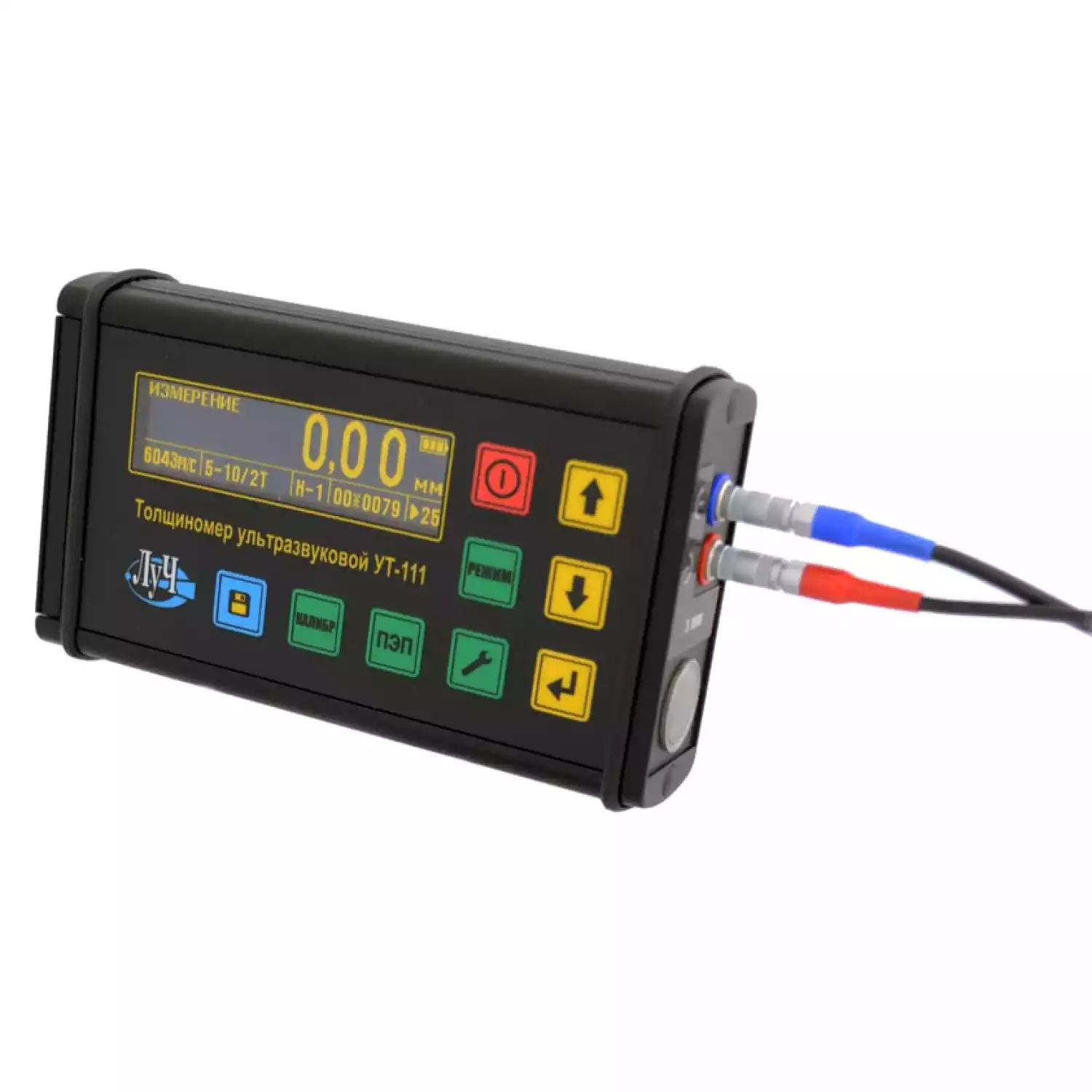

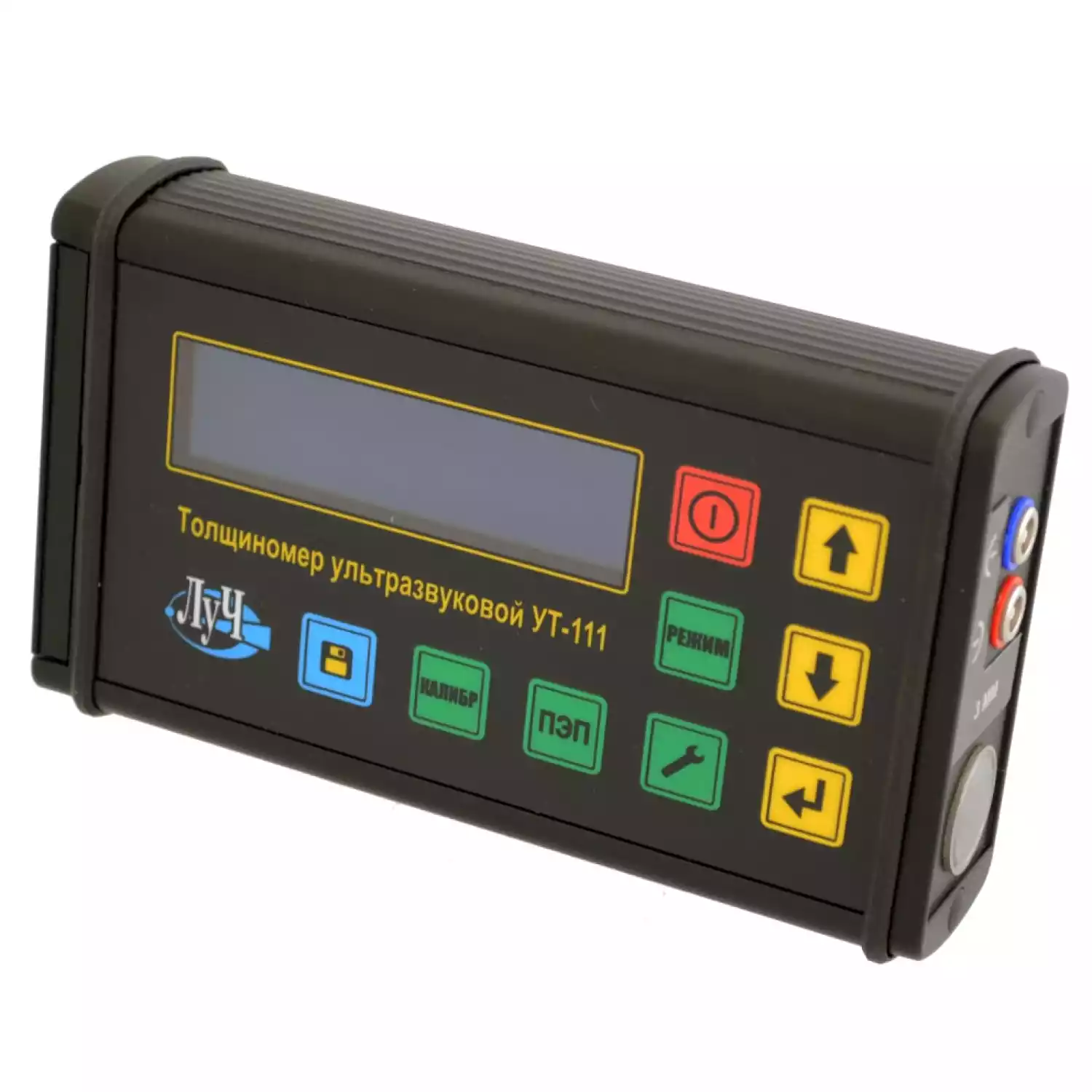

Ультразвуковой толщиномер УТ-111

Тип оборудования: Толщиномер

Производитель: НПК Луч, Россия

Серия: УТ

Модель: УТ-111

Описание: Толщиномер ультразвуковой

Сертификаты на ультразвуковой толщиномер УТ-111:

- Сертификат Реестра средств измерений ГОССТАНДАРТа РФ

Назначение толщиномера УТ-111

Ультразвуковой прибор УТ-111 соответсвует ГОСТ 28702-90 и используется для котроля толщины плоских или цилиндрических изделий, выполненных из различных металлов и неметаллов. С помощью данного толщиномера можно с высокой точностью контролировать толщину сплавов,керамики, льда, стекла, полимерных и композиционных материалов у которых коэффициент затухания ультразвуковых колебаний на частоте 5,0 МГц не превышает 0,3 дБ/см, со скоростями распространения продольных ультразвуковых колебаний (УЗК) от 100 до 9999 м/с при одностороннем доступе к объекту измерения.

Толщиномер УТ-111 может эффективно применяться для контроля остаточной толщины изделий и металлоконструкций, подвергающихся коррозионному, в том числе и атмосферному воздействию в следующих условиях:

лабораторные и цеховые условия,
предприятия черной и цветной металлургии,
машиностроение,
химическая промышленность,
нефтедобывающая и нефтеперерабатывающая промышленность.

5 режимов измерений толщиномера УТ-111

обычный,
дифференциальный (измерение отклонений от заданного размера),
сканирование ("захват" и индикация минимального значения толщины при движении преобразователя по поверхности),
нониус,
разбраковка по толщине.

Помимо этого, если данный прибор оборудовать соответсвующими преобразователями, он сможет может контролировать остаточную толщину изделий и металлоконструкций под водой, таких как обшивка судов, стальные элементы гидротехнических сооружений, трубопроводы и т.д.

Отличительные особенности толщиномера УТ-111

возможность сохранить 10 настроек в памяти прибора;
существует модификация для подводных работ;
возможность регулировки чувствительности прибора;
подключение высокотемпературных преобразователей (до 300 °С);
работа с совмещённым преобразователем;
яркий контрастный дисплей;
сигнализация допустимого утонения объекта контроля;
зарядка аккумулятора прибора и связь с ПК через USB;
прочный алюминиевый корпус для тяжёлых условий эксплуатации;

Технические характеристики ультразвукового толщиномера УТ-111

Параметр		Значение
диапазон измерения (по стали)		от 0,6 до 500 мм
рабочие частоты преобразователя		1,25; 2,5; 5,0; 10,0 МГц
дискретность измерения		0,01 или 0,1
диапазоны установки скорости ультразвука		от 100 до 9999 м/с
дискретность установки скорости ультразвука		1 м/с
память		20000 измерений
электрическое питание:	сеть переменного тока	220 В 50 Гц
	аккумуляторное	4,2 В
время непрерывной работы		не менее 12 ч
диапазон рабочих температур		от -10 до +50 °С
степень защиты корпуса		IP 65
габаритные размеры		не более 150 х 90 х 40 мм
масса электронного блока		не более 0,5 кг

Комплект поставки толщиномера УТ-111:

Толщиномер ультразвуковой УТ-111 (электронный блок)	1 шт.
УЗ ПЭП	1 шт.*
Кабель соединительный (УЗ ПЭП – электронный блок)	1 шт.**
Кабель соединительный (электронный блок - компьютер)	1 шт.
Блок аккумуляторный (встроенный)	1 шт.
Сетевой блок питания (зарядное устройство)	1 шт.
Программное обеспечение	1 компл.
Тест-образец 3 мм (встроенный)	1 шт.***
Толщиномер ультразвуковой УТ-111. Руководство по эксплуатации ЛИВЕ.415119.030 РЭ	1 экз.
Толщиномер ультразвуковой УТ-111. Паспорт ЛИВЕ.415119.030 ПС	1 экз.
Чехол для электронного блока	1 шт.****
Сумка для переноски	1 шт.****
Транспортная тара	1 шт.

* - толщиномер поставляется с одним УЗ ПЭП. Количество дополнительно поставляемых УЗ ПЭП, их тип и рабочая частота оговариваются при оформлении заказа.
** - при поставке УЗ ПЭП типа П112 кабель конструктивно может входить в состав ПЭП. При поставке УЗ ПЭП для подводных работ типа П112-5,0-10/2-100ПР длина кабеля оговаривается при оформлении заказа.
*** - толщина тест-образцов, поставляемых с различными типами УЗ ПЭП указана в таблице 3.2.
****- поставка оговаривается дополнительно при оформлении заказа.

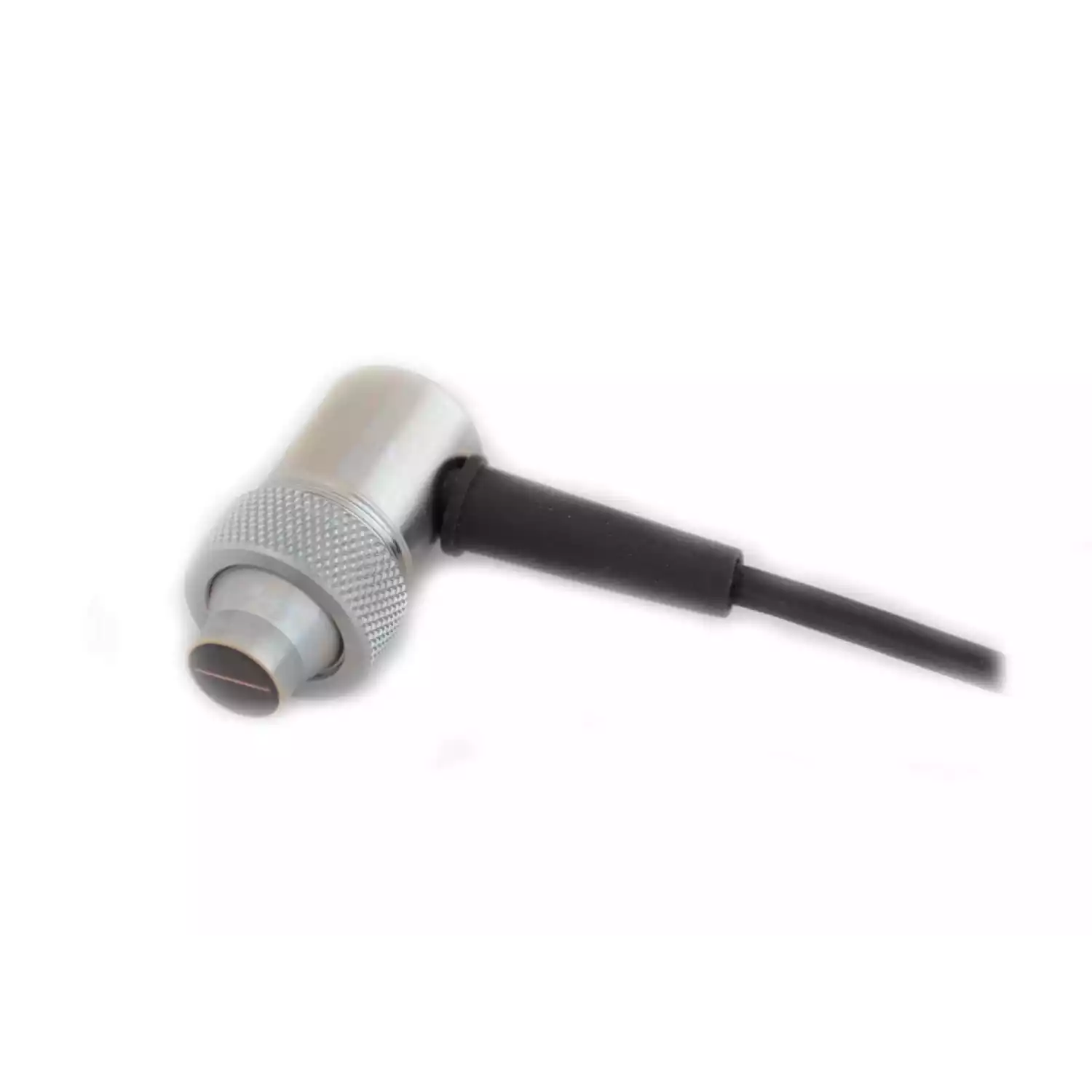

Ультразвуковые преобразователи для толщиномера УТ-111

Условное обозначение УЗ ПЭП	Поставляемый тест-образец
П112-10,0-6/2-Т-003	Тест-образец 3 мм (встроенный)
П112-5,0- 10/2-Т-003	Тест-образец 3 мм (встроенный)
П112-2,5-12/2-Т-003	Тест-образец 3 мм (встроенный)
П112-2,5Т-12/2-Б до 300 °С	Тест-образец 3 мм (встроенный)
П112-5,0Т-12/2-Б до 300 °С	Тест-образец 3 мм (встроенный)
П112-5,0-10/2-Т-100ПР	Тест-образец 3 мм (встроенный)
П112-2,5-12/2-А	Тест-образец 3 мм (встроенный)
П112-1,25-20/2-А	Тест-образец 5 мм
П111-1,25-К20	Тест-образец 20 мм
П111-1,25-П20	Тест-образец 20 мм

*****Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
