Артикул: 751516
Термоэлектрический дефектоскоп-толщиномер ТЭС-364М - Машпроект

Термоэлектрический дефектоскоп-толщиномер ТЭС-364М предназначен для контроля структурного состояния поверхностного слоя сталей, связанного с химическим составом, термообработкой, толщиной поверхностно-упрочненных слоев и проводящих гальванических покрытий. Многофункциональный дефектоскоп-толщиномер ТЭС-364М применяется для определения марки и сортировки металла, определения твердости цементованного слоя изделий из конструкционных сталей, обезуглероженного слоя (в пределах до 0,1 мм) на изделиях из средне- и высокоуглеродистых сталей, определения толщины гальванического никеля на различных материалах и др. задач. Дефектоскоп-толщиномер термоэлектрический ТЭС-364М внесен в ГосРеестр СИ РФ.
Цена по запросу

Описание Термоэлектрический дефектоскоп-толщиномер ТЭС-364М

Тип оборудования: термоэлектрический дефектоскоп, толщиномер гальванических покрытий, определитель марки металла, прибор неразрушающего контроля, измеритель твердости обезуглероженных слоев

Производитель: Россия

Серия: ТЭС

Модель: ТЭС-364М

Описание: Многофункциональный прибор для определения марки материала по термоЭДС, измерения твердости цементованного слоя изделий из конструкционных сталей; определения глубины обезуглероженного слоя, глубины упрочненных слоев и толщины гальванического никеля на различных материалах

Сертификаты на дефектоскоп-толщиномер термоэлектрический ТЭС-364М:

  • Сертификат о внесении в Государственный реестр средств измерений РФ.

Гарантия на дефектоскоп ТЭС-364М: 12 месяцев

По устойчивости к воздействию климатических факторов прибор ТЭС-364М относится к исполнению УХЛ категории 4.2 ГОСТ 15150-69.

По устойчивости к воздействию вибраций термоэлектрический дефектоскоп-толщиномер ТЭС-364Мсоответствует группе исполнения N2 ГОСТ 12997-84.

Назначение дефектоскопа-толщиномера ТЭС-364М:

Термоэлектрический дефектоскоп-толщиномер ТЭС-364М предназначен для контроля структурного состояния поверхностного слоя сталей, связанного с химическим составом, термообработкой, толщиной поверхностно-упрочненных слоев и проводящих гальванических покрытий.

Основные области применения дефектоскопа-толщиномера ТЭС-364М:

  • Рассортировка металлов, в т. ч. по маркам,
  • Контроль качества поверхностно-упрочненных слоев,
  • Задачи толщинометрии, неудовлетворительно решаемые основными методами (например, никель на стали).
  • Возможность измерения толщины тонких проводящих покрытий и слоев на металлическом основании, в случае наличия достаточной величины термо-эдс покрытие-основание.

Термоэлектрический дефектоскоп-толщиномер ТЭС-364М прошел метрологическую аттестацию. Внесен в Государственный Реестр средств измерений Российской Федерации. Имеет награды.

Отличительные особенности дефектоскопа ТЭС-364М:

  • Оперативная рассортировка металлов по маркам (по величине термо-эдс).
  • Высокая локальность контроля, недостижимая другими методами.
  • Автоматический перевод измеренных значений термо-эдс в значения контролируемых технологических параметров (на пр. толщин, твердости) и марок металла.
  • Малая чувствительность к кривизне изделия.
  • Интуитивно понятный русский интерфейс - обеспечивающий работу оператора по принципу "ВКЛЮЧАЙ И ИЗМЕРЯЙ".

Дефектоскоп-толщиномер ТЭС-364М предназначен для неразрушающего контроля структурного состояния поверхностного слоя изделий из электропроводящих немагнитных и ферромагнитных материалов.

Термоэлектрический дефектоскоп-толщиномер ТЭС-364М решает следующие задачи неразрушающего контроля:

  • определение марки материала и рассортировка их в случае перепутывания;
  • определение твердости цементованного слоя изделий из конструкционных сталей;
  • определение глубины обезуглероженного слоя (в пределах до 0,1 мм) на изделиях из средне- и высокоуглеродистых сталей;
  • определение степени раскисления закалочных ванн;
  • определение локальной структурной неоднородности в зоне сварного шва аустенитных сталей;
  • определение глубины упрочненных слоев (алитирование и др.) на лопатках турбин;
  • определение толщины гальванического никеля на различных материалах, гальванического никеля с подслоем меди на различных материалах, химического никеля, драгметаллов (золото, серебро, палладий и др.) до 10 мкм и другие подобные задачи гальванической и химической толщинометрии.

Основные технические характеристики термоэлектрического дефектоскопа-толщиномера ТЭС-364М:

Термоэлектрический дефектоскоп-толщиномер ТЭС-364М

Приведенная разрешающая способность при определении термо-эдс:

5 мкВ

Температура зоны контакта наконечника датчика и поверхности контролируемого участка:

не менее 100 С

Локальность контролируемого участка:

1,5 х 1,5 мм

Количество запоминаемых корреляционных взаимосвязей:

10

Пороговая сигнализация:

есть

Время подготовки к работе:

не более 2 мин

Питание:

сетевое 200В или от выносного аккумулятора - по требованию

ТРЕБОВАНИЯ К КОНТРОЛИРУЕМУ ИЗДЕЛИЮ

На контролируемой поверхности (в области контакта с горячего наконечника датчика с поверхностью) не допускаются следы окалины, гальванических и лакокрасочных покрытий, различных загрязнений.

Принцип работы термоэлектрического дефектоскопа-толщиномера ТЭС-364М:

Принцип действия прибора основан на измерении термо-ЭДС (ТЭДС), возникающей в контакте горячего наконечника преобразователя (датчика прибора) с контролируемой поверхностью изделия.

Сущность контроля определяется зависимостью ТЭДС от металлофизического состояния контролируемого участка - химического состава (марка материала), структуры (термической обработки), глубины упрочненных и разупрочненных слоев, толщины гальванических и химических слоев при разнице термоэлектрических свойств покрытия и основы.

Функциональная связь между ТЭДС и контролируемым технологическим параметром устанавливается потребителем путем проведения соответствующих исследований по контрольным образцам, аттестованным стандартными методами.

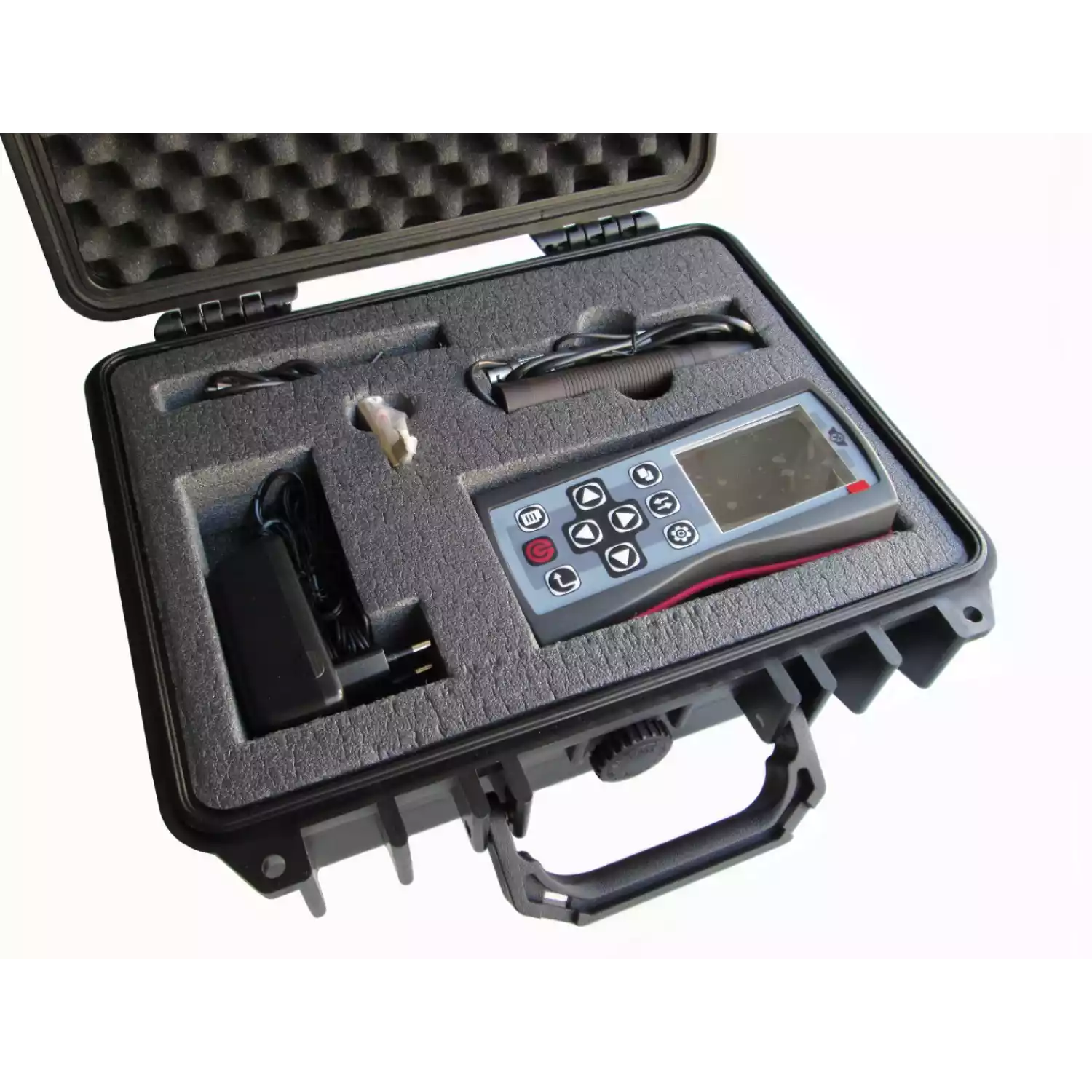

Комплекты поставки дефектоскопа-толщиномера ТЭС-364М:

Электронный блок дефектоскопа-толщиномера

1 шт.

Датчик

1 шт.

Сетевой адаптер

1 шт.

Руководство по эксплуатации (совмещено с паспортом)

1 шт.

Образцы для контроля работоспособности

2 шт. (закреплены на корпусе прибора)

Сумка для переноски и хранения

1 шт.



Дополнительные принадлежности к термоэлектрическому дефектоскопу-толщиномеру ТЭС-364М:

  • Выносной аккумулятор
  • Зарядное устройство
  • Свидетельство о поверке (или отметка в паспорте)
