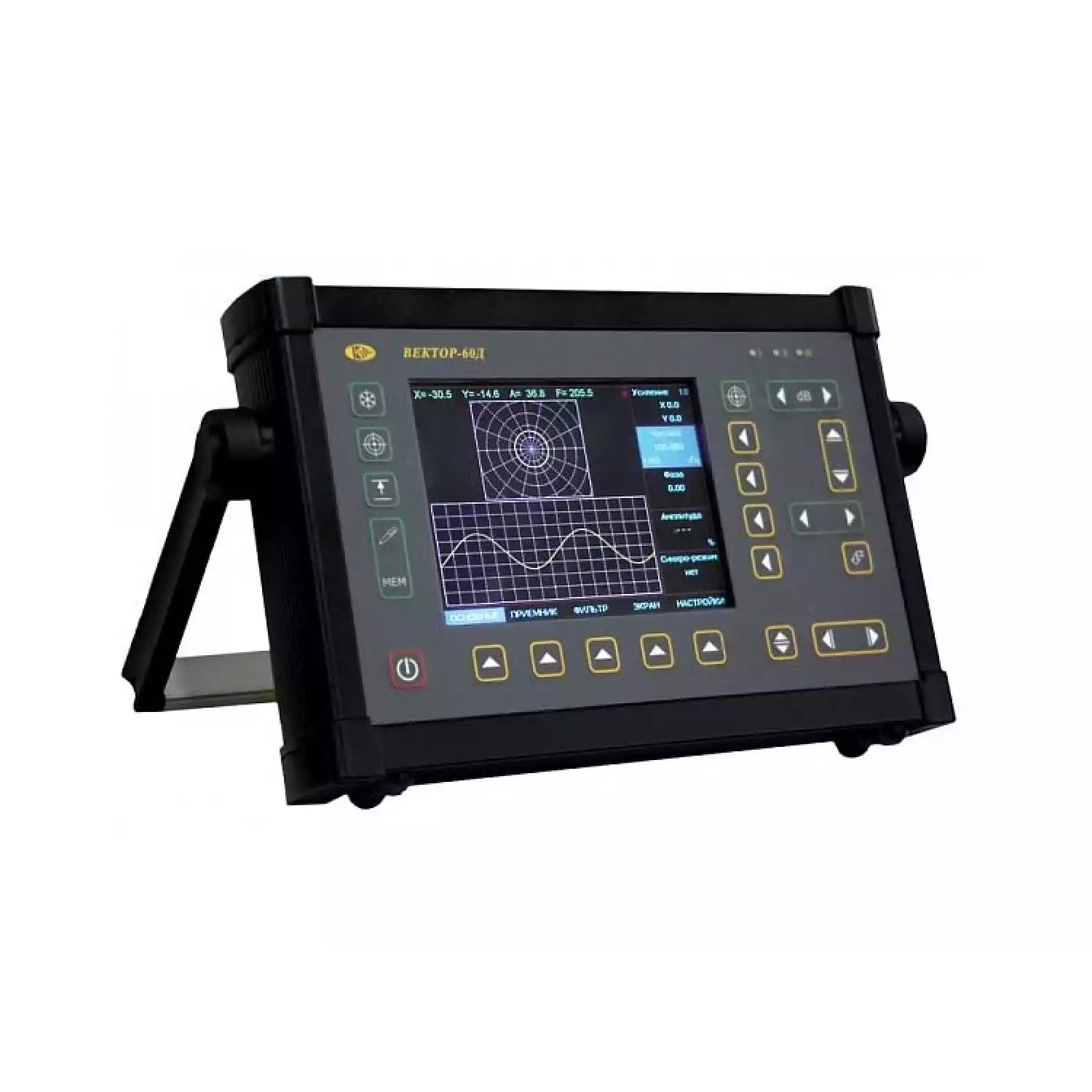

Универсальный вихретоковый дефектоскоп ВЕКТОР 60Д

Описание дефектоскопа Вектор 60Д:

Новый универсальный вихретоковый дефектоскоп ВЕКТОР версии 60Д с поддержкой динамических (роторных) преобразователей. Дефектоскоп предназначен для контроля металлопродукции на наличие дефектов типа поверхностных и подповерхностных трещин, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов, углепластиков и пр. Дефектоскоп может использоваться для измерения толщины защитных покрытий, глубины поверхностных трещин, электропроводности цветных металлов и содержания ферритной фазы в нержавеющих хромоникелевых сталях аустенитного и перлитного классов.

С дефектоскопом могут использоваться накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10 Гц до 20 МГц, а также любые динамические (ротационные) преобразователи, в том числе марок FORSTER, ELOTEST и др. при использовании специальных переходников.

С дефектоскопом могут использоваться пьезоэлектрические и электромагнитно-акустические (ЭМА) преобразователи для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и качества клеевых соединений акустическими методами. Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.

Дефектоскоп может применяться в машиностроении, энергетике, металлургической промышленности, железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.

Вихретоковый дефектоскоп ВЕКТОР сертифицирован Федеральным Агенством по Техническому Регулированию и Контролю и зарегистрирован в Государственном реестре средств измерений под №33845-12.

Особенности вихретокового дефектоскопа Вектор 60Д:

  • Одновременное отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях
  • Отдельное усиление по осям X и Y
  • Режим синхронизации для работы с вихретоковыми роторными преобразователями
  • Возможность контроля различных углепластиков
  • Контроль композитов на расслоения с использованием импедансных преобразователей
  • Большая память настроек и результатов
  • Две настраиваемые зоны АСД: коробка и сегмент
  • Различные режимы отображения сигнала

Преимущества вихретокового дефектоскопа Вектор 60Д:

  • Отлично читаемый на солнечном свету TFT экран
  • Морозоустойчивое (от -30С) исполнение
  • Различные виды зон АСД с задаваемой логикой определения дефекта
  • Богатые функциональные возможности и широкий круг решаемых задач
  • Возможность подключения различных вихретоковых преобразователей
  • Запоминание большого количества настроек и результатов контроля
  • Питание от литий-ионных аккумуляторов
  • Встроенное зарядное устройство

Технические характеристики вихретокового дефектоскопа Вектор 60Д:

Диапазон регулировки усиления

от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон регулировки предварительного усилителя

от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон изменения частоты

от 10Гц до 20МГц, с шагом 1, 10,100 и 1000 Гц

Регулировка амплитуды возбуждения преобразователя

12.5%, 25%, 50%, 100%

Диапазон изменения фазы вектора

0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.

Фильтр НЧ

регулируемый от 5 до 1000 Гц

Фильтр ВЧ

регулируемый от 2,5 до 500 Гц

Режим работы

стандартный, синхро-режим

Вид графика

XY, XY+YT, XY+AT, YT, YT+XT

След сигнала

0-30 сек, с шагом 1 сек

Зоны АСД

коробка, сегмент

Режимы АСД

дефект в зоне, дефект вне зоны

Типы вывода на экран

вектор, точка

Типы преобразователей

дифференциальный, абсолютный, роторный

Память настроек

200 настроек

Память результатов

500 протоколов вихретокового контроля

Экран

цветной TFT 640х480 с регулируемой яркостью и
регулировкой цветовой гаммы. Специальная функция смены фона для работы на ярком солнце

Интерфейс

Ethernet

Разъемы преобразователей

1 x Lemo1B + 1 x Lemo0B

Время работы

8 часов от аккумуляторов

Внешнее питание

блок питания от сети 220 В, 50Гц AC

Напряжение питания

18V/3,5A DC

Диапазон рабочих температур

от -30º C до +55° C

Размер (В x Ш x Д)

210 мм x 340 мм x 75 мм

Масса

4 кг с аккумуляторами

Варианты комплектации вихретокового дефектоскопа Вектор 60Д:

Вихретоковый дефектоскоп Вектор-60Д (базовый комплект):

Наименование Кол-во
электронный блок ВЕКТОР-60Д со встроенным Li-ion аккумулятором 1
блок питания сетевой 18В / 220В 1
защитный чехол с блендой и креплением на корпусе оператора 1
преобразователь параметрический ПВР-1 (1 МГц) 1
преобразователь низкочастотный ПВД-1 (20кГц) 1
кабель 60-Ethernet-1m для связи с ПК 1
кабель 60-Ethernet-2m для связи с ПК 1
Ethernet Switch 1
программное обеспечение на CD-диске 1
комплект документации (руководство пользователя, паспорт,
методика поверки, сертификат метрологической поверки)
1
кейс для переноски 1



Вихретоковый дефектоскоп Вектор-60Д (комплект для вихретокового и импедансного контроля):

Наименование Кол-во
электронный блок ВЕКТОР-60Д со встроенным Li-ion аккумулятором 1
блок питания сетевой 18В / 220В 1
защитный чехол с блендой и креплением на корпусе оператора 1
преобразователь параметрический ПВР-1 (1 МГц) 1
преобразователь низкочастотный ПВД-1 (20кГц) 1
SP-60 преобразователь импедансный сомещенный 1
RSP-60 преобразователь импедансный раздельно-сомещенный 1
кабель 60-Ethernet-1m для связи с ПК 1
кабель 60-Ethernet-2m для связи с ПК 1
Ethernet Switch 1
программное обеспечение на CD-диске 1
комплект документации (руководство пользователя, паспорт,
методика поверки, сертификат метрологической поверки)
1
кейс для переноски 1



Вихретоковый дефектоскоп ВЕКТОР-60Д (комплект с ротационным преобразователем):

Наименование Кол-во
электронный блок ВЕКТОР-60Д со встроенным Li-ion аккумулятором 1
блок питания сетевой 18В / 220В 1
защитный чехол с блендой и креплением на корпусе оператора 1
преобразователь параметрический ПВР-1 (1 МГц) 1
преобразователь низкочастотный ПВД-1 (20кГц) 1
RVM-15 Роторный блок для дефектоскопа ВЕКТОР-60Д 1
RT-10 преобразователь роторный для отверстий диам. 10мм 1
RT-20 преобразователь роторный для отверстий диам. 20мм 1
Кабель Lemo OB - Lemo OB (угл) 1,5m 1
кабель 60-Ethernet-1m для связи с ПК 1
кабель 60-Ethernet-2m для связи с ПК 1
Ethernet Switch 1
программное обеспечение на CD-диске 1
комплект документации (руководство пользователя, паспорт,
методика поверки, сертификат метрологической поверки)
1
кейс для переноски 1
