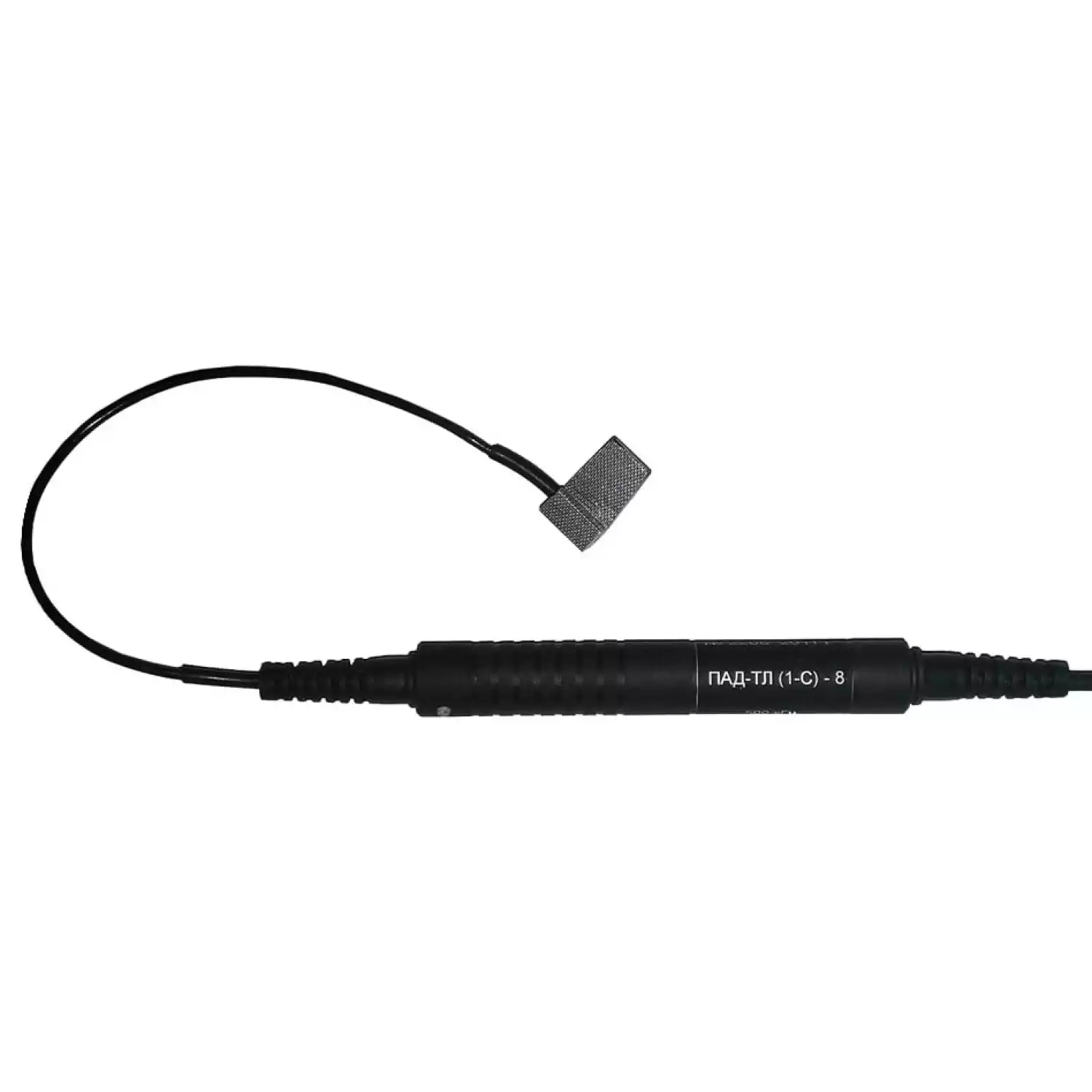

Дифференциальный преобразователь ПАД-ТЛ (1-С)-8

Под заказ
Артикул: 762516
Константа
Преобразователь ПАД-ТЛ (1-С)-8 к вихретоковому дефектоскопу Константа ВД1 предназначен для контроля кромки спинки пера лопатки.
Под заказ
23 246
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Дифференциальный преобразователь ПАД-ТЛ (1-С)-8

Дифференциальные преобразователи ПАД-ТЛ (1-С)-8 предназначены для:

  • контроля кромок лопаток газотурбинных двигателей, компрессоров, а так же лопаток паровых турбин, ступеней высокого давления;
  • обнаружения трещин, развивающихся от кромки лопатки, располагающихся по всей длине пера лопатки.

При проведении контроля корпус преобразователя удерживается на кромке непосредственно рукой оператора.

Отличительные особенности преобразователя ПАД-ТЛ (1-С)-8:

  • все дифференциальные преобразователи оснащены ограничительным упором для контроля зоны пера лопатки возле кромки, шириной 4 мм. Для контроля всех кромок лопатки по всей длине пера (от основания пера без отступа и до его кончика) с обеих сторон лопатки, преобразователи данного типа выпускаются в двух, зеркально-отраженных исполнениях;
  • серия включает в себя преобразователи для контроля турбин как в разобранном состоянии, без ограничений доступа к лопаткам (в условиях ремонта), так и в условиях с ограниченным доступом, используя отверстия технологических люков;
  • дифференциальные преобразователи не чувствительны к плавным изменениям свойств материала лопатки, что исключает появление ложных срабатываний сигнализации дефекта;
  • позволяют контролировать лопатки изготовленные как из ферромагнитных, так и из неферромагнитных коррозионностойких, жаропрочных сталей и титановых сплавов.

Технические характеристики преобразователя ПАД-ТЛ (1-С)-8:

Материал контролируемых объектов титановые и жаростойкие неферромагнитные сплавы, σ = 0,4÷4 МСм/м
Размер зоны контроля 4 х 8 мм
Частота тока возбуждения 500 кГц
Обнаруживаемые дефекты трещины, ориентированные перпендикулярно кромке, ±30°
Порог чувствительности трещина глубиной 0,1 мм
Допускаемый диапазон изменения толщины зазора или неэлектропроводящего покрытия, через который возможно обнаружить:
- дефект минимального размера 0÷0,15 мм
- сквозной дефект 0÷0,5 мм
Контрольный образец:
- основной СО-210.03 (Ti)
- дополнительные СО-210.06 (Ti-Lc), СО-210.07 (Ti-Hc), СО-210.09 (SS-NFM),
СО-210.10 (SS-FM)
Требования по доступу к объекту контроля во время проведения контроля:
- ПАД-ТЛ(1-С)-8, ПАД-ТЛ(1-К)-8 требуется открытый доступ к объекту контроля
- ПАД-ТЛ(Г2-С)-8, ПАД-ТЛ(Г2-К)-8 допускается проведение контроля с ограниченным доступом к объекту контроля

Комплект поставки преобразователя ПАД-ТЛ (1-С)-8:

  • преобразователь;
  • паспорт;
  • защитная армированная тефлоновая лента — 1 рулон;
  • упаковка.
