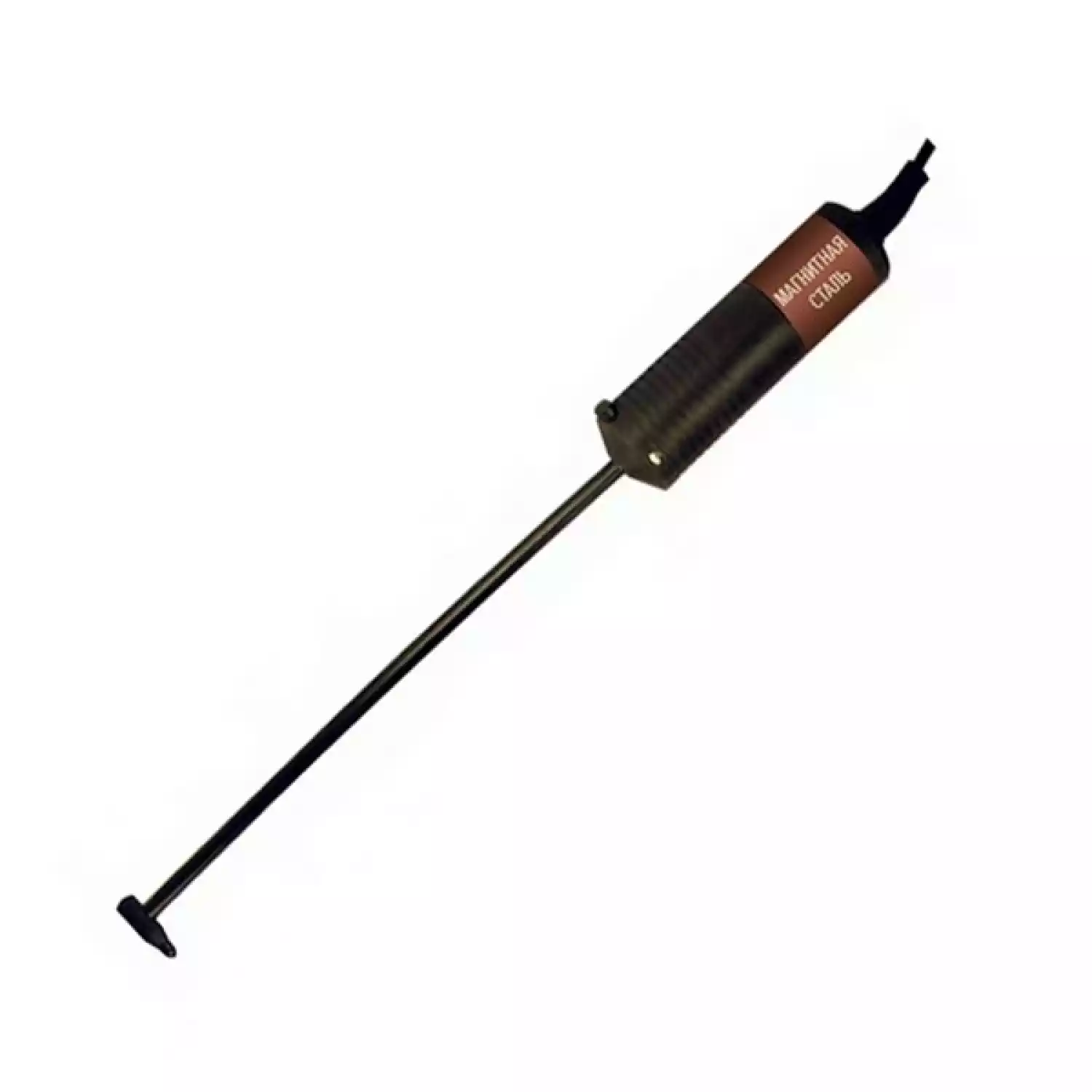

Стандартный преобразователь ПФ-Г1-4-Fe

Описание:

Г-образные преобразователи для обнаружения поверхностных трещин малой протяженности.

Чувствительный элемент закреплен на длинной (250 мм) трубке. Это позволяет производить контроль труднодоступных участков, деталей механизмов. Трубка (диаметр 4 мм) допускает однократное изгибание.

Технические характеристики:

Тип	Материал контролируемых изделий	Диаметр зоны контроля, мм	Частота тока возбуждения	Диапазон отстройки от зазора, мм		Диапазон измерения глубины трещины, мм	Порог чувстви- тельности, трещина глубиной, мм	Контрольные образцы
				А	В			Основной*	Дополнительные
ПФ-Г1-4-Fe¹⁾	Стали ферромагнитные	4	1,8 МГц	0÷0,2	0,2÷0,6	0,2÷1²⁾	0,05	СО-210.01 (Fe)	СО-210.10 (SS-FM), СО-210.11 (Fe), ОСО-ВД-В3 (Fe)

* Образец, на котором производится поверка преобразователя.
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
¹⁾ – наличие кнопки «НОЛЬ» на корпусе преобразователя.
²⁾ – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.
