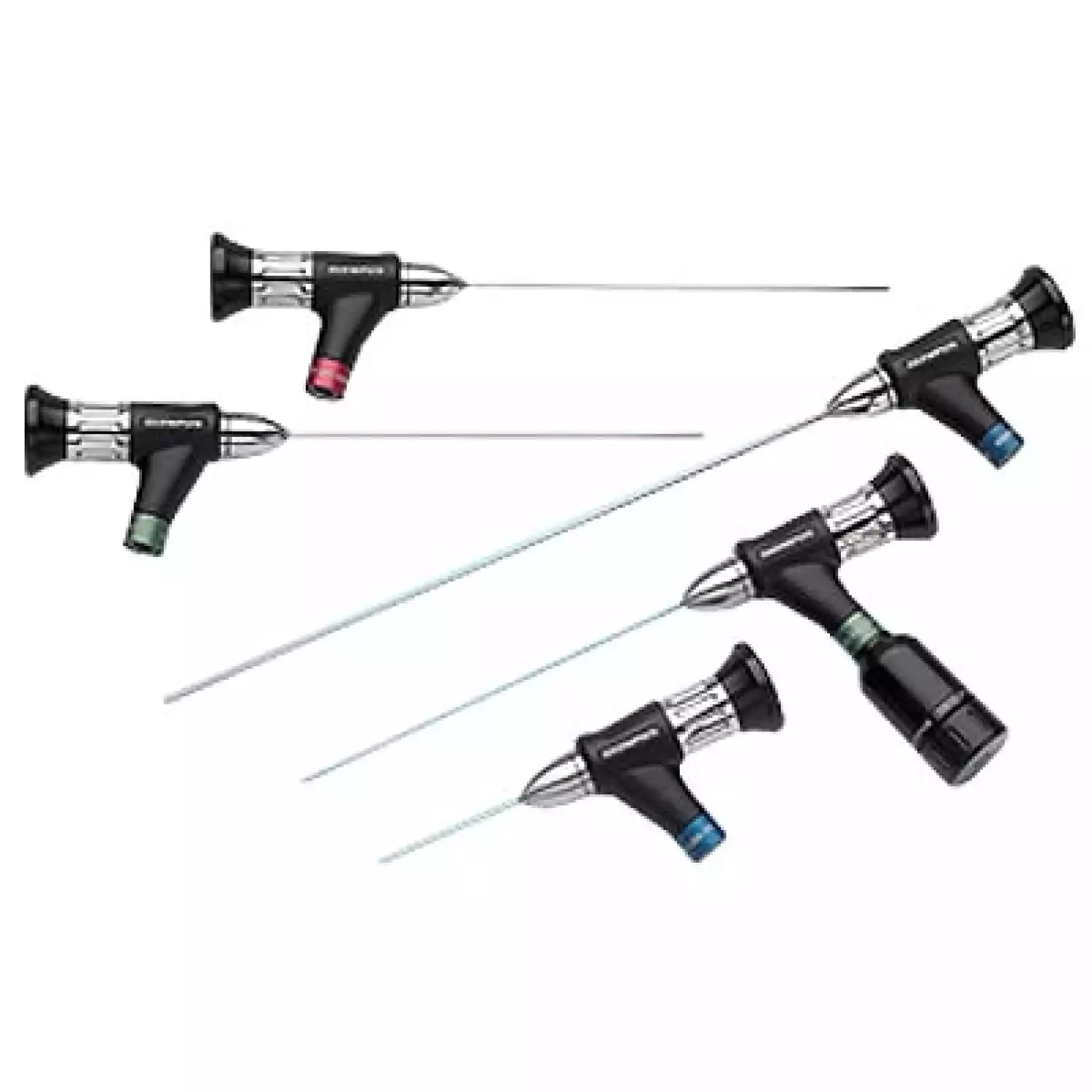

Бороскопы малого диаметра Olympus

Тип оборудования: Бороскоп малого диаметра

Производитель: Olympus, США

Описание: Прибор для визуального и измерительного контроля

Гарантия на бороскопы малого диаметра Olympus: 12 мес.

Назначение прибора:

Бороскопы малого диаметра Olympus применяются в тех случаях, когда для доступа в зону осмотра имеется отверстие диаметром менее 4 мм. Размерный ряд моделей мини-бороскопов очень широк и включает в себя приборы двух основных типов - с ультратонким волоконно-оптическим информационным каналом и со стержневыми линзами типа Selfoc (градан). Мини-бороскопы идеально подходят для различных целей, включая осмотр полостей точного литья, микроэлектронных компонентов, топливных форсунок и гидравлических механизмов.

Мини-бороскопы выпускаются с диаметрами 0,9 мм, 1,2 мм, 1,7 мм, 2,5 или 2,7 мм, с длинами рабочих частей до 250 мм. Направление обзора мини-бороскопов может, скошенным (15°) или боковым (90°),°быть прямым (по оси рабочей части, угол 0 при этом обеспечено наивысшее качество изображения для данного наружного диаметра. Размерный ряд мини-бороскопов был существенно расширен после запуска в серийное производство волоконо-оптических мини-бороскопов.

Новый тип мини-бороскопов содержит волоконно-оптический канал передачи изображения (т.н. информационный канал), в котором используется специальное сверхтонкое волокно из многокомпонентного стеклянного сплава. Волоконные мини-бороскопы (серия «X») создают изображение очень высокого качества, аналогичное по характеристикам изображению линзовых бороскопов серии «K». В то же время, рабочая часть волоконных мини-бороскопов гораздо более надежна в работе, без вреда выдерживает гораздо большие деформации, чем линзовые бороскопы. Также, волоконные мини-бороскопы стали тоньше - появился новый диаметр в 0,9 мм.! Продолжают серийно выпускаться и хорошо известные мини-бороскопы серии «K» с твердотельной линзовой системой Selfoc, обеспечивающие высокую яркость изображения.

С мини-бороскопами может использоваться любой источник света Olympus, включая ILK-M1 - компактный аккумуляторный источник света, разработанный специально для приборов этого класса. На всех моделях мини-бороскопов используется стандартный окуляр 32 мм, обеспечивающий простоту соединения с фотокамерой, цифровой фото камерой или ТВ камерой, либо со стандартными смотровыми адаптерами Olympus.

Технические характеристики бороскопов малого диаметра Olympus:

Волоконно-оптические:

Модель	Диаметр, мм	Рабочая длина, мм	Направление обзора	Угол поля зрения	Глубина поля резкости, мм
X009-006-0-70	0.9	60	Прямое 0°	70°	3 - 7
X009-006-15-70	0.9	60	Скошенное 15°	70°	2 - 7
X009-15-0-70	0.9	150	Прямое 0°	70°	3 - 7
X009-15-15-70	0.9	150	Скошенное 15°	70°	2 - 7
X012-006-0-70	1.2	60	Прямое 0°	70°	3 - 7
X012-006-15-70	1.2	60	Скошенное 15°	70°	2 - 7
X012-15-0-70	1.2	150	Прямое 0°	70°	3 - 7
X012-15-15-70	1.2	150	Скошенное 15°	70°	2 - 7
X017-15-0-70	1.7	150	Прямое 0°	70°	4.5 - 7
X017-15-15-70	1.7	150	Скошенное 15°	70°	3 - 12
X017-15-90-70	1.7	150	Боковое 90°	70°	3 - 12
X017-025-0-70	1.7	250	Прямое 0°	70°	4.5 - 12
X017-025-15-70	1.7	250	Скошенное 15°	70°	3 - 12
X017-025-90-70	1.7	250	Боковое 90°	70°	3 - 12
X025-15-0-70	2.5	150	Прямое 0°	70°	4.5 - 12
X025-15-15-70	2.5	150	Скошенное 15°	70°	3 - 12
X025-15-90-70	2.5	150	Боковое 90°	70°	3 - 12
X025-025-0-70	2.5	250	Прямое 0°	70°	4.5 - 12
X025-025-15-70	2.5	250	Скошенное 15°	70°	3 - 12
X025-025-90-70	2.5	250	Боковое 90°	70°	3 - 12
Линзовые (Selfoc):
K12-09-00-45	1.2	96	Прямое 0°	45°	1 - 40
K12-09-15-53	1.2	96	Скошенное 15°	53°	1 - 40
K17-09-00-62	1.7	96	Прямое 0°	62°	1 - 40
K17-09-15-80	1.7	96	Скошенное 15°	80°	1 - 40
