Эндоскоп − оптический прибор для проведения визуального контроля внутренних поверхностей трубопроводных магистралей без их демонтажа и других объектов, имеющих сложную конфигурацию. Он необходим ремонтным организациям, компаниям, занимающимся инспекцией оборудования, машин, механизмов. Также стоит приобрести прибор для автосервиса с целью выполнения оптического неразрушающего контроля внутренних систем ТС.
Виды технических эндоскопов
Технические эндоскопы различны по исполнению. Их можно классифицировать следующим образом:

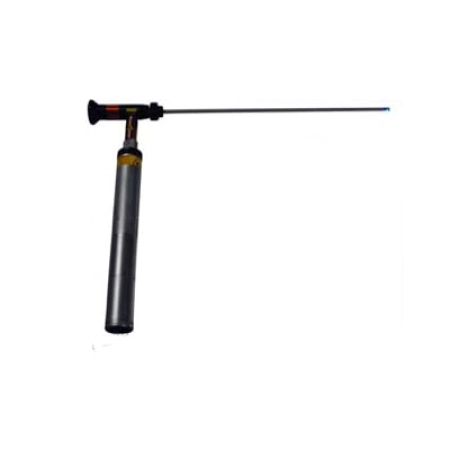

- Жёсткие бороскопы. Промышленные оптические приборы для исследования геометрически простых объектов. Они подходят для технических труб прямого типа, ёмкостей без изгибов и труднодоступных зон. Составляющие − жёсткая трубка, на одном конце которой расположен окуляр, а на другом − объектив. Некоторые модели дополняются видеокамерой. Плюсы промышленных эндоскопов в жёстком исполнении − доступность и высокое разрешение.

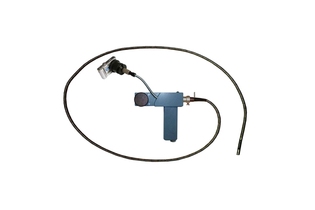

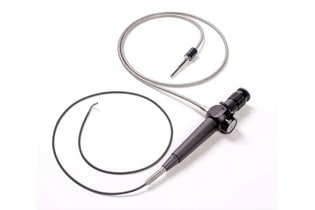

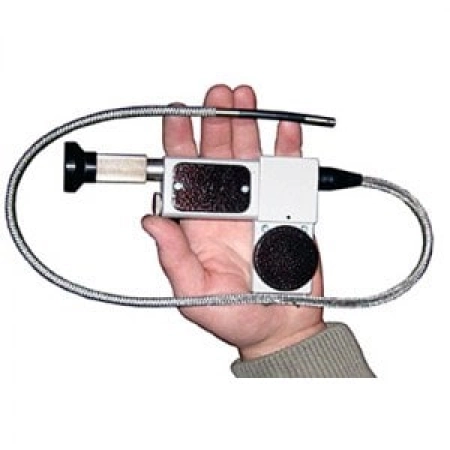

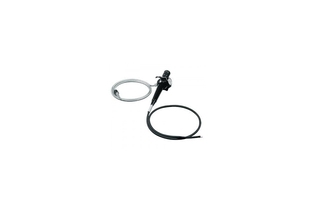

- Гибкие фиброскопы. Передача картинки и света в этих приборах выполняется по оптоволоконной системе. Она проходит в трубке, отличающейся гибкостью. Волоконные эндоскопы применяются для контроля труднодоступных зон. Минусы − не очень высокая разрешающая способность и ограничения по длине маршрута исследования.

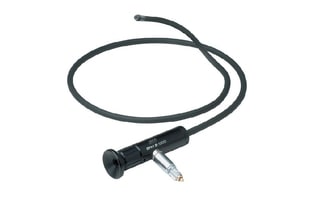

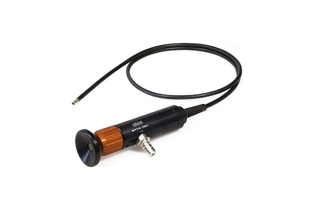

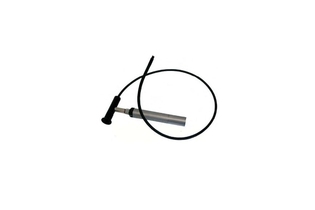

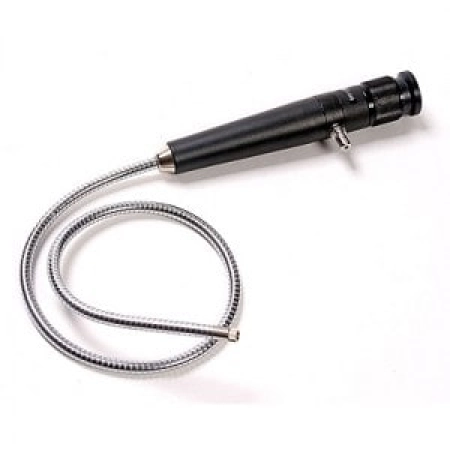

- Полужёсткие эндоскопы. Рабочая часть аппаратуры покрыта оболочкой, которая обеспечивает фиксацию в заданном положении. Эта разновидность гибких эндоскопов удобна при изучении полостей сложной конфигурации.

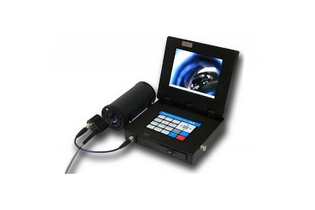

- Видеоэндоскопы. Позволяют проводить контроль с записью событий и передачей видеофайлов. Вместо оптоволокна использованы электронные компоненты. Преимущества − высокое разрешение и максимальная длина рабочей части.
Сферы применения промышленных эндоскопов
Технический эндоскоп − устройство, которое применяется в следующих сферах:
- машино-, авиа-, судостроение (исследование состояния узлов, деталей, конструкций, полученных путём сварки или пайки);
- энергетика (контрольные мероприятия в отношении электрооборудования, генераторов, трансформаторов);
- строительство (изучение состояния перекрытий, арматуры, подведённого трубопровода);
- нефтегазовая и химическая промышленность (осмотр резервуаров и магистралей высокого давления, пневматической автоматики);
- транспорт (оценка износа двигателей, агрегатов, полостей, проверка сварных швов на кузове и качества окраски).
Приборы для труб, ёмкостей, механизмов, магистральных систем имеют разные технические характеристики. На них нужно обращать внимание при выборе конкретной модели.
Факторы выбора
Определяющие параметры, влияющие на выбор эндоскопа:
- диаметр − этот показатель рабочей части лежит в пределах от 0,5 до 20 мм, чем меньше диаметр, тем дороже стоит прибор;
- длина − самыми короткими являются жёсткие эндоскопы (100-1000 мм), гибкие и полужёсткие разработки длиннее (500-3000 мм), лучший показатель у видеоэндоскопов (до 30 м);
- специфика дистального конца − у жёстких моделей он неподвижен, у гибких может поворачиваться под определённым углом (90 или 180 градусов) в одной или двух плоскостях;
- угол поля зрения − в современной оптике основными углами являются 0, 30, 45, 50, 60, 75, 90, 110 градусов, в эндоскопах, оснащённых качающейся призмой, показатель можно плавно регулировать, чем больше поле зрения, тем ниже детализация.
Также стоит обращать внимание на тип лампы, наличие механизма захвата предметов или получения образцов проб, маршрут передачи изображения, показатель погрешности и т. д.
Где заказать эндоскопы
Купить эндоскопическое оборудование в Москве можно в компании «А3 Инжиниринг». Организовывается доставка. Цена услуг зависит от удалённости вашего объекта. Задать вопросы можно нашим менеджерам по телефону, электронной почте.
