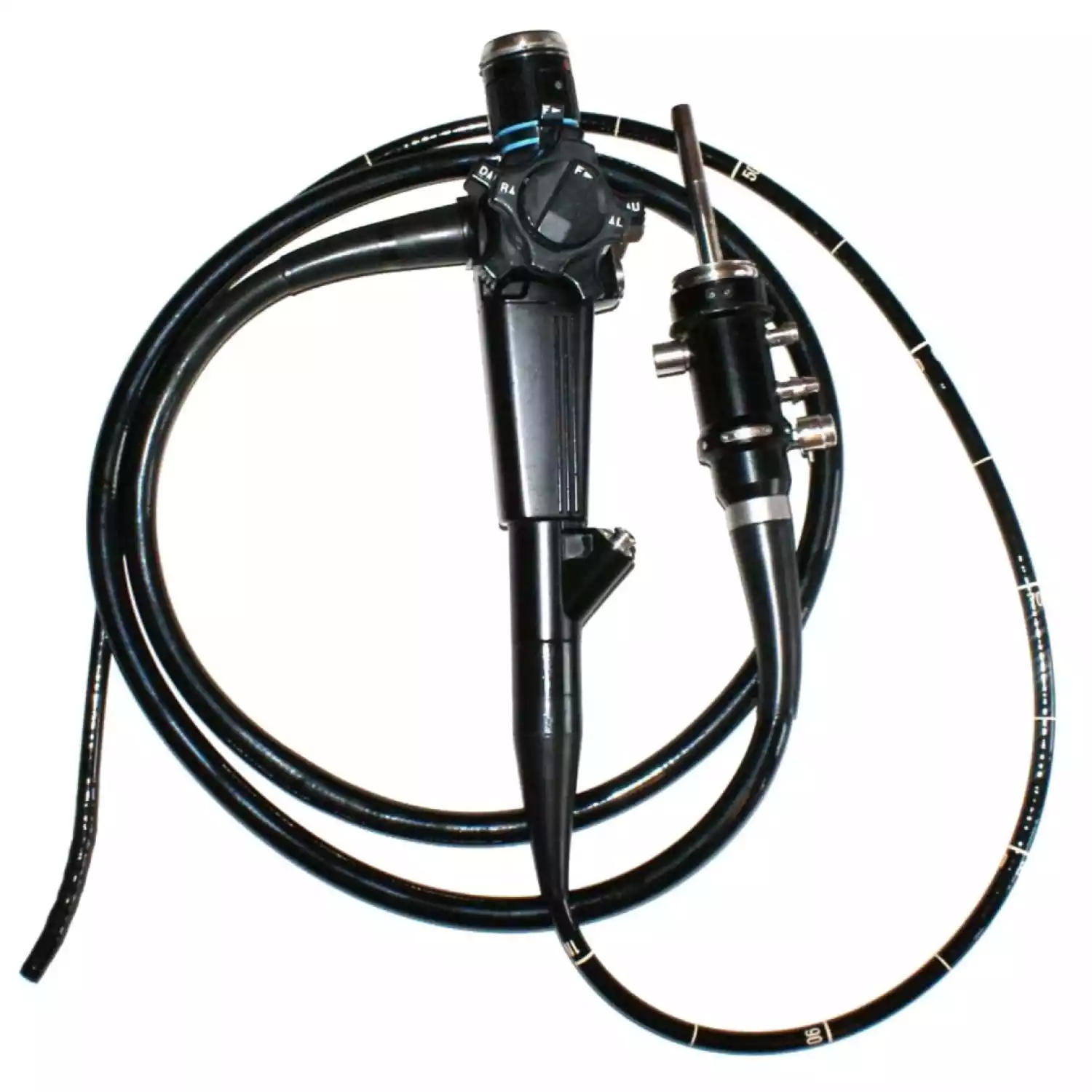

Фиброскопы Olympus (5 серия)

Гибкие фиброскопы применяются для осмотра труднодоступных зон, для доступа в которые необходимо пройти несколько изгибов, либо в тех случаях, когда расстояние до объекта превышает максимальную длину жестких бороскопов.

В конструкции фиброскопов Olympus соединены самые передовые достижения оптики и точной механики, использован многолетний опыт производства и эксплуатации подобных систем. В результате, созданы прекрасные приборы, обладающие целым набором полезных свойств:

Сменные оптические объективы (адаптеры)
Для облегчения работы с ТВ камерами, в конструкции фиброскопов используются объективы системы «фиксированный фокус». Тем не менее, для каждого осмотра требуются различные направления обзора, углы поля зрения и расстояния от эндоскопа до объекта. С этой целью, все стандартные модели фиброскопов имеют сменные объективы (дистальные адаптеры), обеспечивающие смену направления обзора (прямое / боковое), угла поля зрения и диапазона глубины резкости (характеристики объективов приведены в таблице). Кроме того, на окуляре всех приборов имеется диоптрийная регулировка для настройки на резкость при близорукости или дальнозоркости.

Видимый размер изображения.
Размер изображения у фиброскопов Olympus - наибольший среди существующих фиброскопов. За счет использованной высококачественной оптики, изображение может быть увеличено без потери яркости и разрешающей способности.

Переменная жесткость
Характеристика распределения жесткости на изгиб по длине рабочей части прибора (прибор наиболее гибок на конце рабочей части). Данное качество облегчает прохождение изгибов при введении фиброскопа, одновременно позволяя ему не терять продольной устойчивости. Переменная жесткость представляет собой удачный компромисс между гибкостью и устойчивостью рабочей части.

Четырехслойная рабочая часть
Конструкция рабочей части (части инструмента, вводимой в осматриваемую зону) имеет большое значение для обеспечения надежности и прочности прибора, и не должна влиять на его гибкость. Olympus имеет богатый опыт в данной области, использована четырехслойная рабочая часть, обеспечивающая защиту внутренних деталей, герметичность и химическую стойкость.

Управление в двух плоскостях
Все модели имеют управление дистальным концом рабочей части в двух плоскостях (при совместной работе маховичками - по всем направлениям), что позволяет легко переориентировать направление объектива прибора и «проползать» рабочей частью в каналы сложной формы.
Выпускаются стандартные модели фиброскопов 5 серии с различными диаметрами и длинами рабочих частей. Все инструменты имеют окуляр, позволяющий монтировать на него стандартные ТВ системы или цифровые фотокамеры для документирования изображений.

В приведенной ниже таблице даны основные параметры фиброскопов и характеристики оптических адаптеров.

Параметры адаптеров (объективов)

БОРОСКОПЫ СТАНДАРТНЫЕ

Бороскопы с жесткой рабочей частью используются в случае прямого доступа в осматриваемую зону. Из всех типов эндоскопов, бороскоп имеет наивысшее соотношение качество изображения/цена. Высокое качество изображения обеспечивается оптической системой из твердотельных линз информационного канала бороскопа. Подсветка рабочей зоны обеспечивается от внешнего источника света через съемный световод.
Модельный ряд бороскопов 5 серии очень разнообразен и включает в себя широкий диапазон приборов различных диаметров и длин, направлений обзора и углов поля зрения (коэффициентов увеличения). В конструкции всех моделей 5 серии использованы новейшие достижения оптики и точной механики, такие как:

Многокомпонентная оптическая система
Качество производимой оптики Olympus широко известно, и бороскопы 5 серии не являются исключением из этого правила. Каждый размерный класс приборов имеет свою собственную оптическую систему, специально разработанную и оптимизированную под данный диаметр. Для увеличения яркости и контрастности передаваемого изображения на линзы оптической системы нанесено многослойное покрытие.

Поворачиваемая вокруг оси рабочая часть
Особенно удобна при закреплении бороскопа на штативе, или при работе совместно с ТВ камерой. Рабочая часть может поворачиваться относительно рукоятки и окуляра на один полный оборот (370º).

Нержавеющая оболочка рабочей части
Обеспечивает прибору прочность, надежность, герметичность и стойкость к коррозии.

Лазерная сварка головки объектива
исключает разрушение или отрыв головки дистальной части (объектива) внутри осматриваемого изделия.

Эргономичная рукоятка
очень комфортабельна и функциональна даже при работе с прибором одной рукой, является отличительной чертой бороскопов Olympus.
