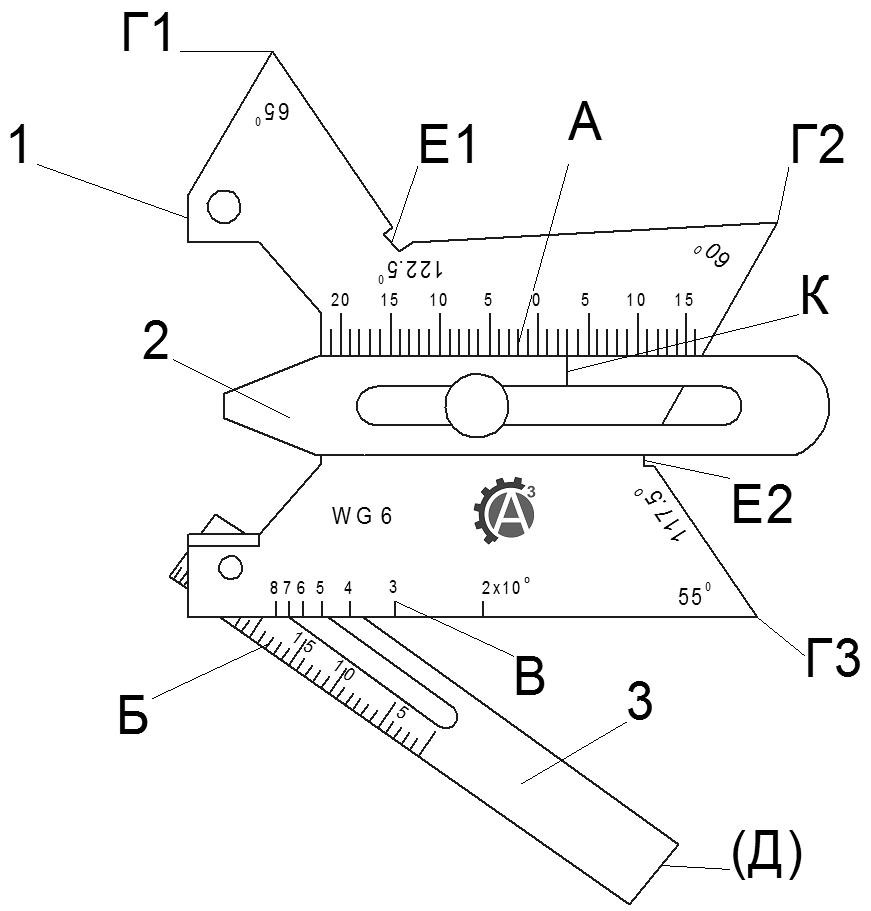

Универсальный шаблон сварщика WG-6
Универсальный шаблон сварщика WG-6 изготавливается в соответствии с ТУ 427600-088-4407661-2017 «Универсальные шаблоны сварщика. Общие технические условия» и

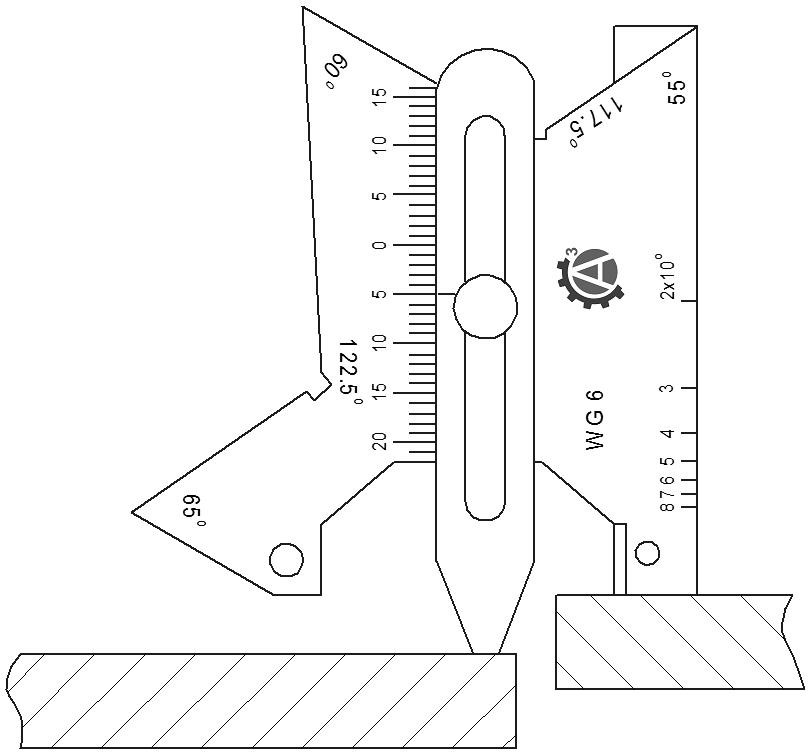

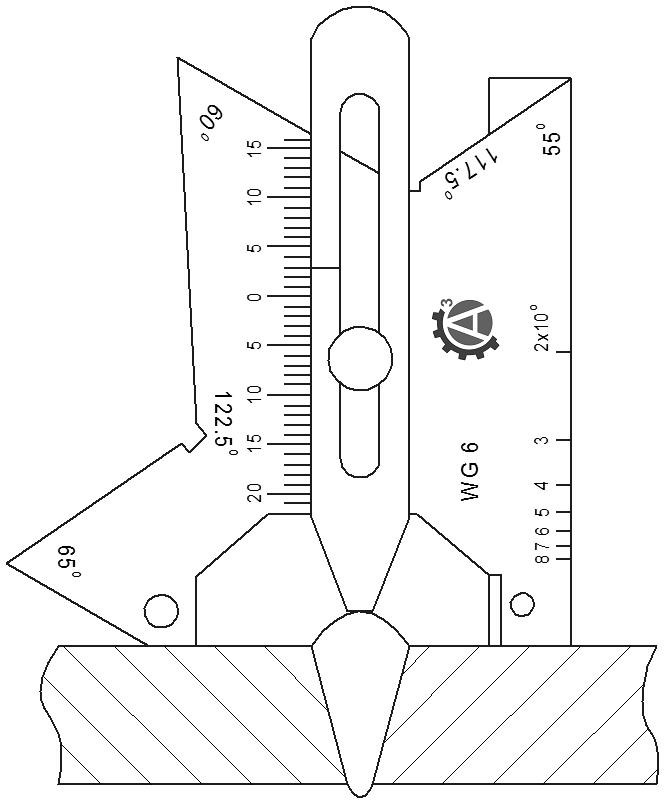

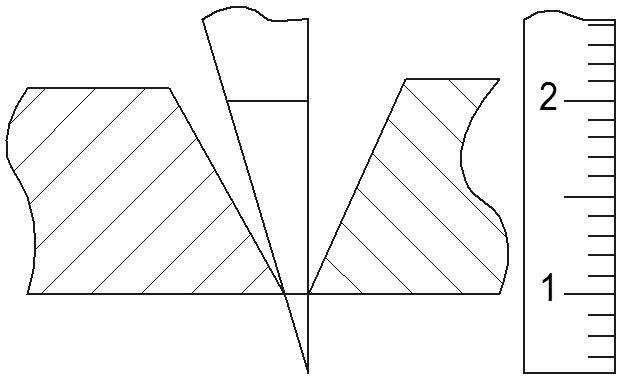

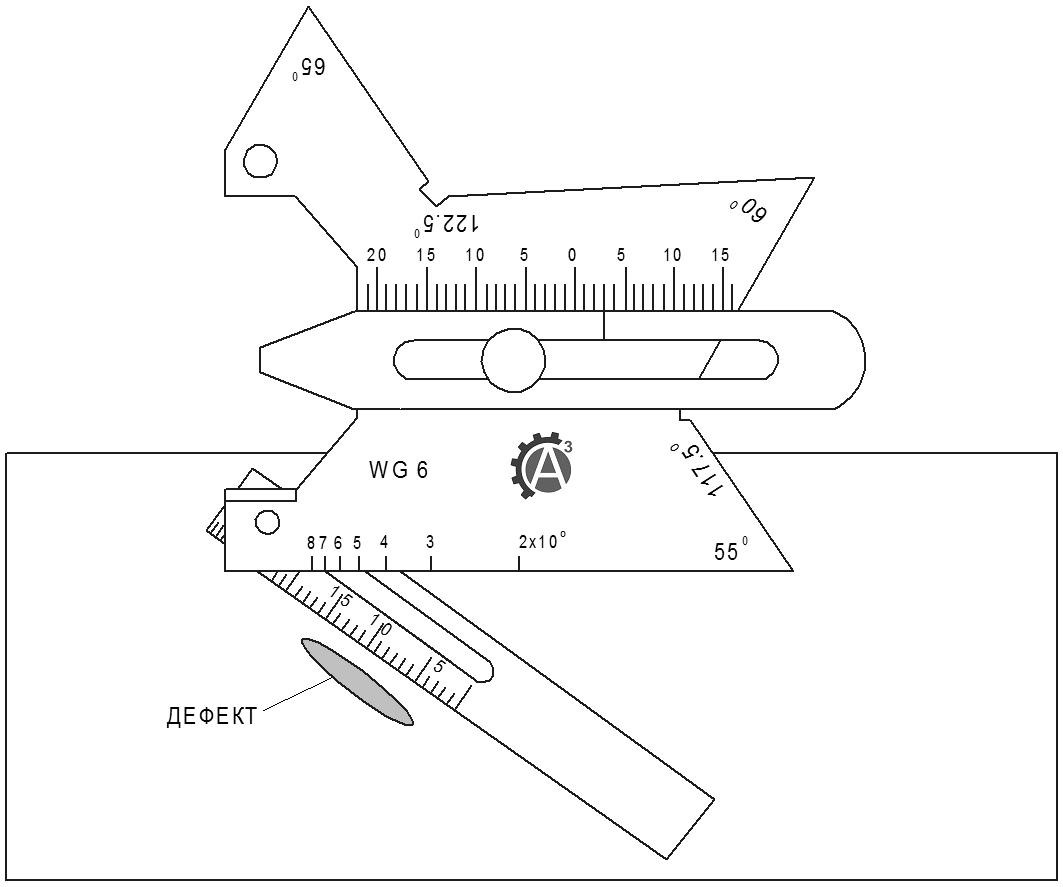

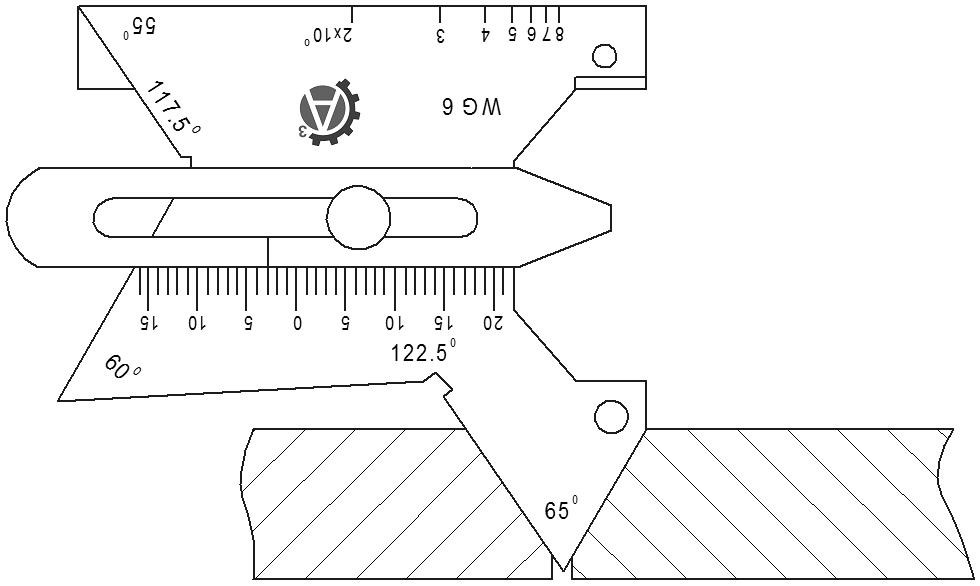

позволяет измерять смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, ширину шва, глубину подреза и пр.
Технические характеристики:
Контролируемый параметр |
Диапазон измерения |
Цена деления шкалы |
Погрешность |
Линейная шкала |
20 - 0 - 15 мм |
1 мм |
± 0,2 мм |
Измерение зазора |
0,5 - 3,5 мм |
1 мм |
± 0,1 мм |
Измерение ширины шва |
5 - 30 мм |
1 мм |
± 0,2 мм |
Угол канавки |
20 - 80° |
1° |
± 2° |
Односторонний угол канавки |
117,5 - 122,5° |
1° |
± 0,5° |
Углы |
45, 55, 60, 65° |
1° |
± 0,5° |
Гарантийный срок эксплуатации – 1 год (не менее). Поставляется с метрологической аттестацией.
