Универсальный шаблон сварщика WG8
Артикул: 4737

Универсальный шаблон сварщика WG8

Артикул: 4737
Универсальный шаблон сварщика WG8 предназначен для измерения основных параметров углового сварного шва.
Подробнее
Универсальный шаблон сварщика WG8 А3 Инжиниринг Официальный дилер
В наличии
6 000 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Универсальный шаблон сварщика WG-8 изготавливается в соответствии с  ТУ 427600-088-4407661-2017 «Универсальные шаблоны сварщика. Общие технические условия». Шаблон WG8 предназначен для визуально-измерительного контроля параметров углового шва. Отличительной особенностью данного шаблона является возможность контролировать угловые швы с неравными катетами.

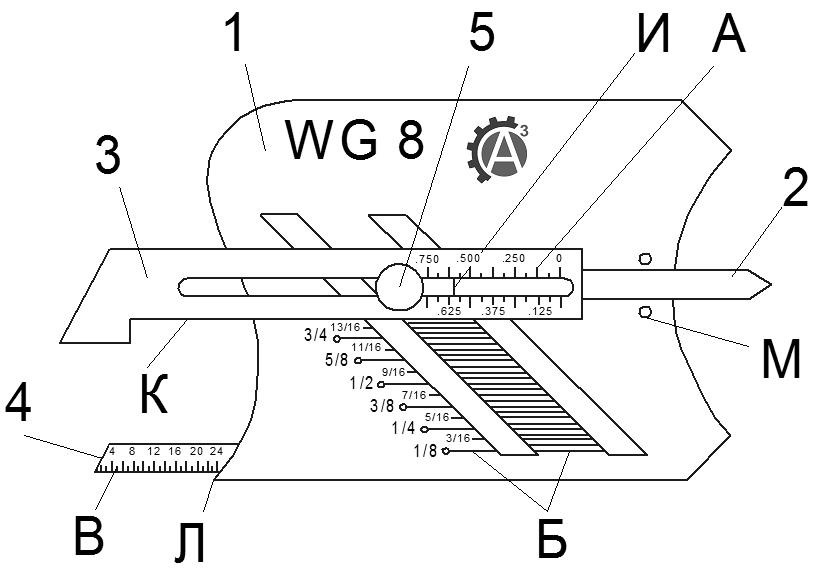

Общий вид WG8



Универсальный шаблон сварщика WG8



1 – основание; 2, 3, 4 – измерительные движки; 5, 6 нет на рисунке – стопорные устройства движков (2) и (4) соответственно; А, Б, В – измерительные шкалы; И – контрольная риска-индекс шкалы (А); К – контрольная грань для снятия показаний шкалы (Б); Л – контрольная точка для снятия показаний по шкале (В); М – направляющие движка (2).



Общие сведения

Измерительный шаблон WG8 предназначен для визуально-измерительного контроля параметров углового шва с неравными катетами.



Технические характеристики, дюйм (диапазон, цена деления, погрешность измерения)

Шкала А: 0–1, 0,0625, 0,03

Шкала Б: 1/8–1, 1/32, 1/64

Шкала B: 0–3/4, 1/32, 1/64

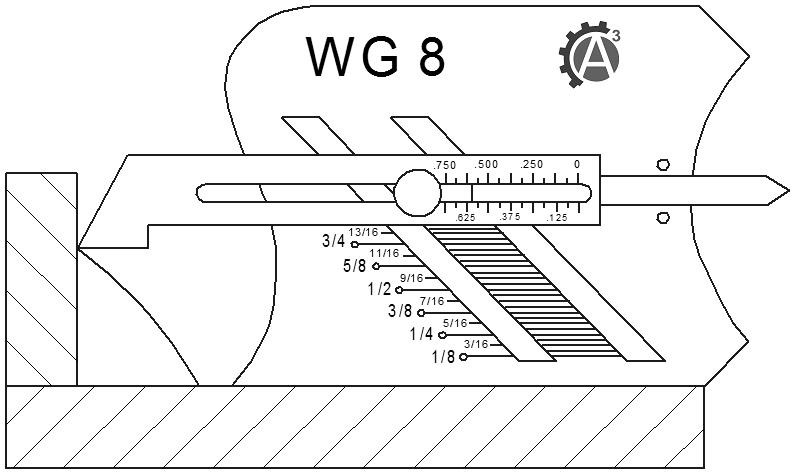

Измерение величины катета углового шва



Универсальный шаблон сварщика WG8



Измерение производят по шкале Б с использованием измерительного движка 3

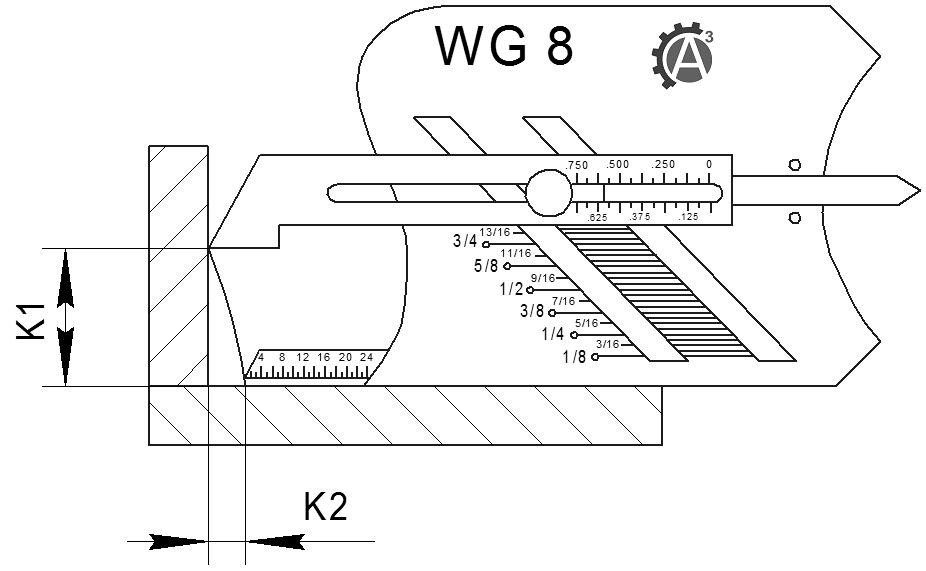

Измерение величины катета углового шва с разными катетами



Универсальный шаблон сварщика WG8



Измерение производят по шкалам Б и В с использованием измерительных движков 3 и 4.

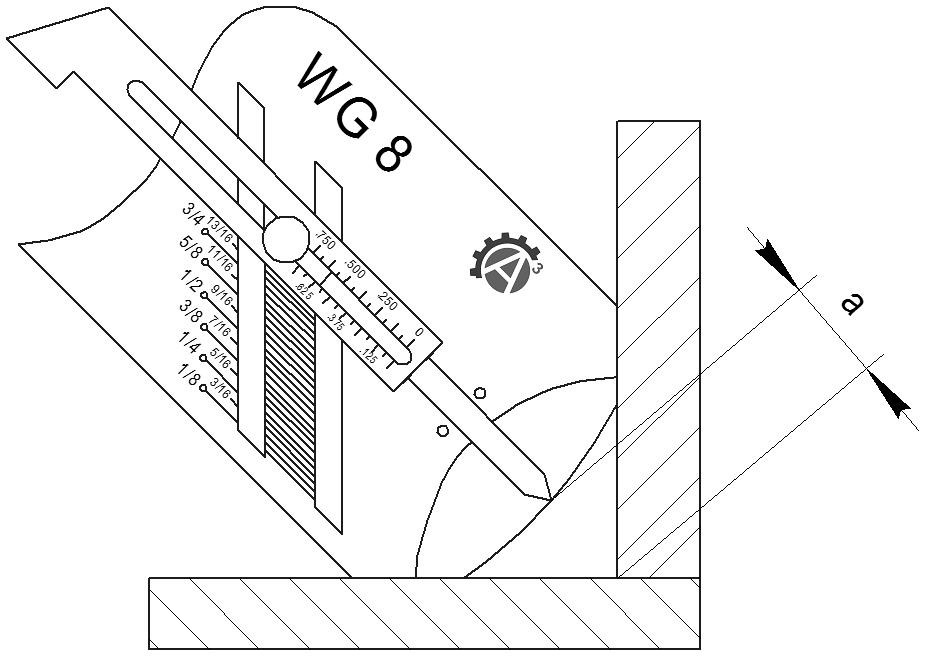

Измерение величины фактической толщины углового шва



Универсальный шаблон сварщика WG8

Измерение производят по шкале А с использованием измерительного движка 2.



  • Шкалы измерителя – метрические
  • Материал – нержавеющая сталь
  • Размер – 87х57 мм
  • Вес – 43 г

Гарантийный срок эксплуатации – 1 год (не менее). Поставляется с метрологической аттестацией.
