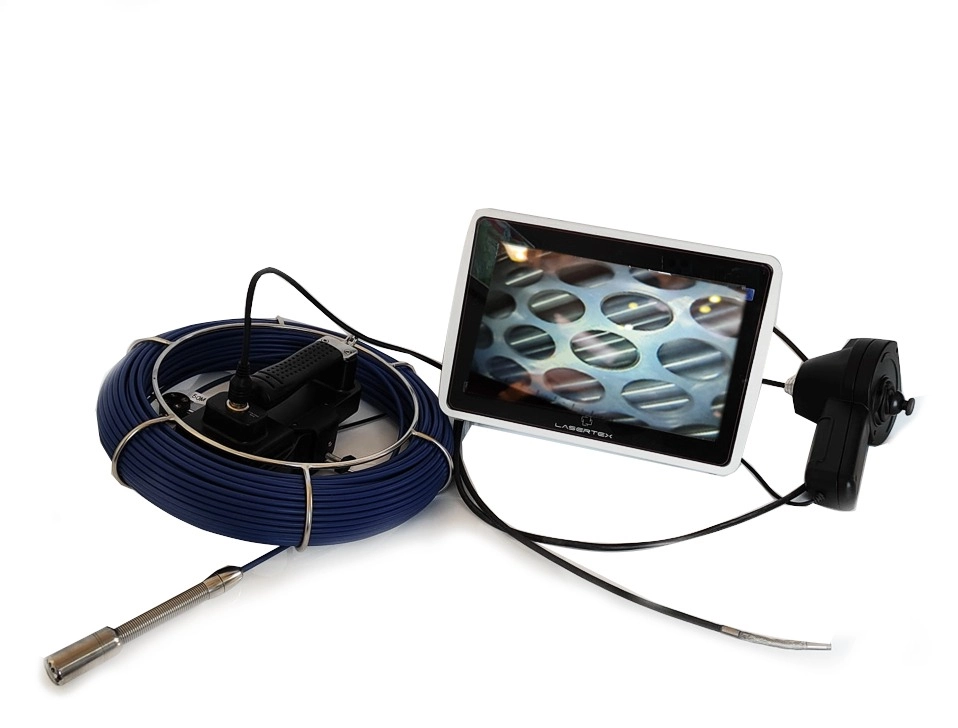

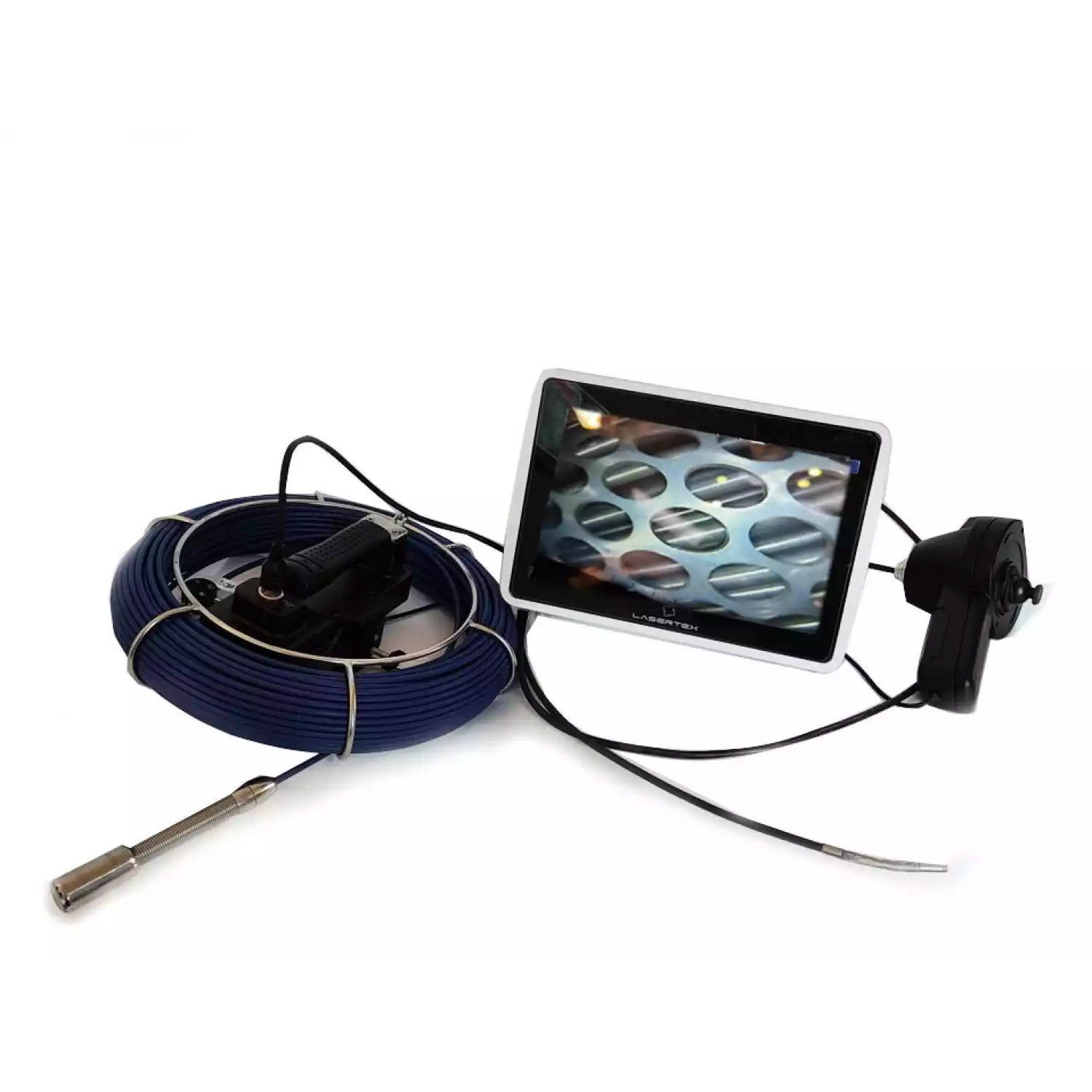

Универсальный эндоскоп Lasertech HD

Осмотр внутренней полости:

Проверка поверхности на наличие трещин, отслаивания, нарезания резьбы, царапин, ямок, неровностей, пятен, коррозии и других дефектов

Проверка сборки:

Проверьте, соответствует ли сборка каждого компонента чертежу или техническим требованиям, а также нет ли дефектов сборки

Проверка дефектов поверхности сварного шва:

Проверьте трещины на поверхности сварного шва, неполную сварку и утечку при сварке, а также другое качество сварки

Дополнительный контроль:

Проверить полость изделия на наличие внутреннего мусора, посторонних предметов и прочего лишнего

Проверка статуса:

При работе отдельных изделий (двигателей и т.п.) эндоскопический контроль проводится по пунктам, указанным в технических требованиях.

Контроль изгиба зонда:

джойстик, способный вращаться и поворачиваться на 360 ° , блокируемая точная регулировка

Материал зонда:

3-слойная оплетка из вольфрамового сплава/ПВХ/нержавеющей стали

Сменный зонд:

Блок управления  и датчик можно разобрать и заменить, все зонды сменные, камеры системы телеинспекции сменные

Блок управления универсальный единый

Материал камеры:

Для камер малого диаметра — титан /нержавеющая сталь

Для камер системы телеинспекции — нержавеющая сталь

Температура адаптации камеры:

-25 ℃~ +85 ℃

Рабочая температура блока :

-25 ℃~ +60 ℃

Темп. хранения:

-40 ℃~60 ℃

Отн. влажность:

15%~90% без конденсации

Вес нетто блока:

＜3 кг (включая BatteQ)

Рабочее напряжение:

DC 12 В, 2А

Мощность:

>30Вт

Аккумулятор :

Индивидуальная литиевая батарейная сборка с контроллером заряда, напряжение: 12 В, мощность: 54 Втч, емкость батареи Q: 5000 мАч.

Способ зарядки:

От сети 220 В блок питания с контроллером заряда

Время работы:

≥ 4 часа

Класс защиты:

Блок управления IP54,

Зонд и камера IP67

Упаковочный вкладыш:

Безопасная укладка

Экологически чистый и высокотвердый ЭВА

Приборный кейс:

Ударопрочный защитный кейс высокой прочности

Вес упаковки:

≤ 8 Кг

Гарантия:

1 год, при пожизненном обслуживании.

Комплект поставки:

Блок управления, зонд  с управлением и зонд 20/30/50 метров (телеинсекция), литиевый аккумулятор встроенный, 1 комплект адаптера питания с контролем заряда, карта памяти 32 Гб, диск с измерительным программным обеспечением, , 1 инструкция, 1 гарантийный талон, 1 сертификат соответствия, 1 комплект набора для чистки объектива, кабель USB, защитный кейс

Размер прибора:

8 мм (Д) X 196 мм (Ш) X 158 мм (В)

Размер кейса :

290 мм *200 * 80 мм (коробка тележки: вес 6 кг)

Размер экрана:

10.1-дюймовый

Экран:

WXGA  экран с разрешением 1280 * 800 при дневном свете

Сенсорный экран:

1280 * 800 WXGA  экран TFT

Операционная система:

Двухрежимная операционная система, поддерживающая работу с аналоговой и цифровой камерой

Работа в режиме телеинспекции

Есть

Функция записи:

Оснащен функциями фото- и видеозаписи, способными захватывать видео и изображения во время записи

Измерительная шкала на мониторе:

Есть

Методика измерения:

Метод сравнения

Установка насадок на камеры

Да, есть на камеру 6 мм и на камеру 23 мм (опция)

·         зеркало

·         магнит

·         измерительная насадка

Функция измерения изображения:

В программном обеспечении LASERTECH по изображению.

Bмеет несколько методов измерения, таких как измерение расстояния от точки до точки, измерение расстояния от точки до линии, измерение глубины от точки до точки, измерение нескольких сегментов линии и измерение периметра области (опционально).

Языки меню:

русскийй

Яркость подсветки камеры:

Два режима регулировки:

аналоговая камера — плавный интегральный

цифровая камера — ступенчатый 10 уровней

Формат файла:

Изображения сохраняются в формате JPEG/BMP, а записи – в формате MP4/AVI.

Проигрывание видео:

Видео может быть просмотрено на приборе.

Поворот изображения:

Изображения в реальном времени могут поворачиваться на 0°/90°/180°/270° (опция)

Предварительный просмотр файла:

Предварительный просмотр в режиме сетки позволяет просматривать файлы, просматривать информацию о файлах, удалять файлы, другие операции.

Баланс белого:

автоматический

Управление монитором:

Яркость, контраст, цвет  с системой обработки изображений на основе усиления

Выходные сигналы:

Аналоговый 22 мм, цифровой USB, слот карты памяти

Функция записи:

Улучшенная головка микрофона с защитой от свиста (опция)

Носитель информации:

Встроенный накопитель емкостью 16/32 G, также может быть загружен на TF-карты и USB-флэш-накопители для хранения и передачи на ПК

Разрешение камеры:

Цифровая камера 1 000 000 пикселей

Аналоговая 900 TVL

Глубина резкости камеры:

1-25мм, 3-50мм, 7-150мм, 10-180мм, 20мм~бесконечность, другие настраиваемые опции в зависимости от типа камеры

Угол обзора камеры:

80 °, 100 °, 120 °, 140 ° опционально в зависимости от типа камеры

Источник освещения:

фронтальное светодиодное освещение, волоконно-оптический световод (опционально)

Светодиодное освещение:

Есть два режима: многоуровневая регулировка яркости

Длина зонда:

1-10 метров по желанию для цифровой камеры

20-50 метров для аналоговой камеры

Диаметр зонда:

1,0 мм/1,2 мм/1,6 мм/2,0 мм/2,8 мм (160000 пикселей), 3,9 мм (1 миллион пикселей), 6,0 мм (1/2 миллиона пикселей), 8,3 (1/2 миллиона пикселей)

система телеинспекции с камерой 23 мм / 50 мм с управлением 360 градусов

Направление наблюдения зонда:

Фронтальный

Боковой обзор 90 градусов

Вид спереди, вид сбоку, сменный вид спереди — переключение нажатием одной кнопки

 Обзор сбоку и встроенный вид спереди-сбоку

Угол поворота камеры с управлением  датчика:

180 ° ± 10 °
