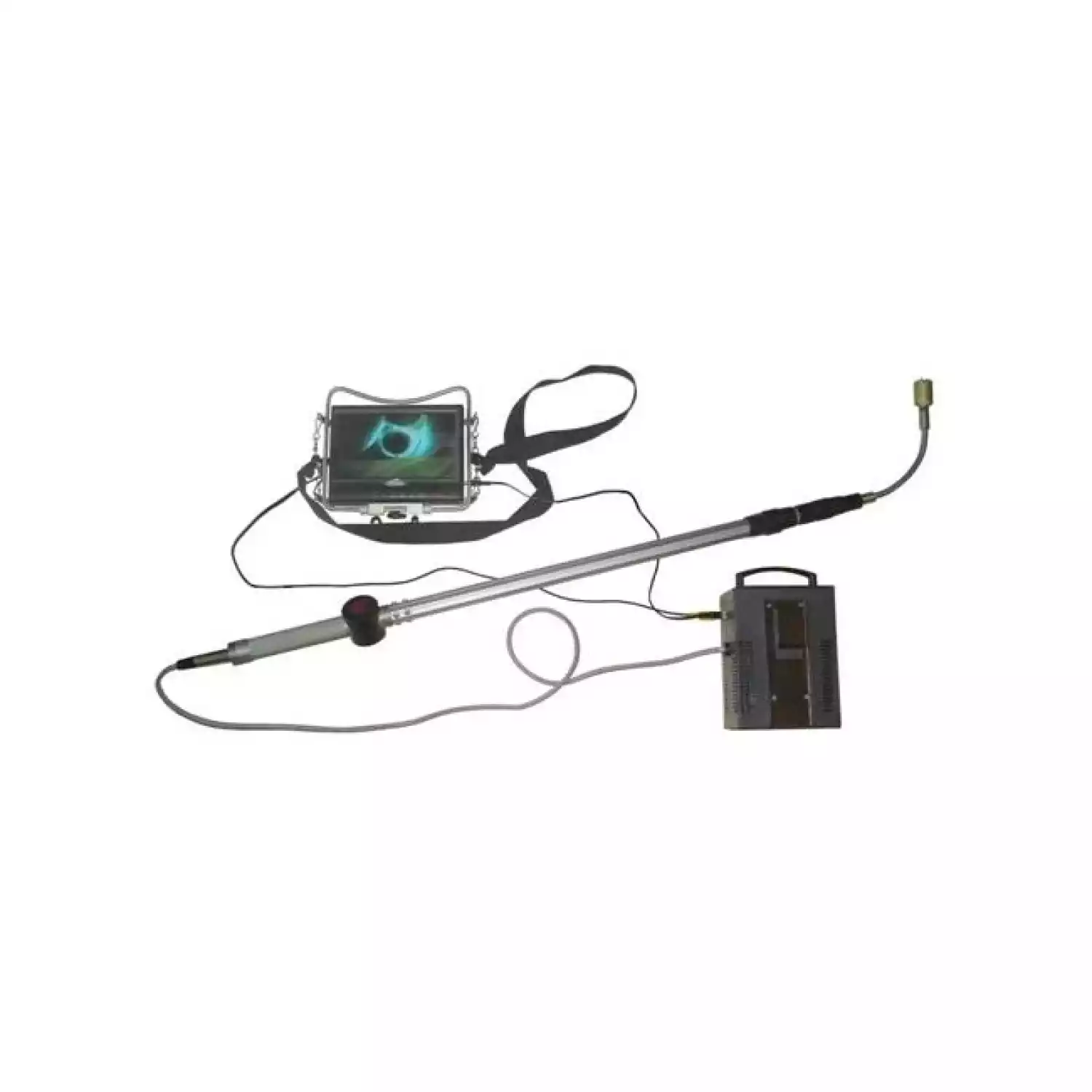

Видеоэндоскоп Стрела с жестким телескопическим зондом

Под заказ
Артикул: 777716
Томский завод технических эндоскопов
Эндоскоп «Стрела» – мобильный телевизионный прибор дистанционного визуального контроля с автономным питанием.
Под заказ
125 000
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Видеоэндоскоп Стрела с жестким телескопическим зондом

Эндоскоп «Стрела» – мобильный телевизионный прибор дистанционного визуального контроля с автономным питанием

Представляет собой корпусную механическую конструкцию, состоящую из рукоятки и жесткого телескопического зонда с изгибаемым концом.

Предназначен для диагностики больших объёмов и скрытых узлов сложных технических объектов при прямолинейном доступе, но не более 2 м от руки оператора; для оперативного осмотра строительных конструкций, вентиляционных шахт, воздуховодов, сооружений, помещений, транспортных средств, контейнеров и содержимого закрытых емкостей, а также других предметов при отсутствии внешнего освещения с целью контроля состояния поверхностей, целостности деталей и механизмов, а также наличия инородных или опасных предметов.

Видеомонитор (с записью изображения) помещен в держатель, снабженный нашейным ремнем и поворотным упором. Складная конструкция упора позволяет минимизировать размеры блока видеомонитора при хранении и транспортировке, а также устанавливать положение видеомонитора, удобное для оператора, при проведении осмотра.

Раздельное исполнение эндоскопа и блока видеомонитора позволяет оператору одновременно производить осмотр объекта, перемещая эндоскоп в пространстве, и наблюдать изображение на неподвижном относительно оператора мониторе.

Жесткий зонд эндоскопа телескопический и состоит из трех звеньев с фиксаторами. Изменение длины зонда осуществляется посредством раздвижения/складывания звеньев и их фиксации в выбранном положении, что обеспечивает удобство оператору при манипуляциях с эндоскопом

Изгибаемый конец зонда эндоскопа выполнен в виде патрубка с памятью формы изгиба. На его конце установлена миниатюрная ТВ-камера.

Изгиб конца зонда эндоскопа осуществляется путём предварительного регулирования угла наклона (± 180º)

ТВ-камеры и настройки резкости изображения перед началом работы с эндоскопом.

Технические характеристики:

Рабочая часть

металлическая телескопическая, состоящая из трех звеньев

Длина рабочей части

от 70 см в сложенном виде
до 175 см в разложенном виде

Конец рабочей части (изгибаемый конец)

патрубок с памятью формы изгиба длиной 150 мм

Изгиб конца гибкой рабочей части ± 180°
неуправляемый изгиб в любой плоскости (возможность предварительного
регулирования угла наклона миниатюрной телевизионной камеры и
резкости изображения перед началом работы с эндоскопом)
Питание эндоскопа Блок питания на основе батареи Кедр-7: 12 В, 7,2 Ач

Масса эндоскопа (брутто), в т. ч.:
– эндоскоп
– аккумуляторный блок питания
– зарядное устройство
– укладочный ящик
– телевизионная аппаратура

12,1 кг

Длина эндоскопа:
в сложенном виде (без видеокамеры и аккумуляторной батареи)
в раздвинутом виде (с видеокамерой)

930 мм

1950 мм



Видеокамера

общая характеристика

аналоговая, миниатюрная, CMOS, совмещена с осветителем на
основе восьми сверхъярких светодиодов

диаметр/длина корпуса

27/60 мм

крепление

разъем типа РС7 на изгибаемом конце рабочей части

разрешение видеокамеры

не менее 380 ТВЛ

угол обзора объектива

50°

способ визуального осмотра

прямой

глубина поля зрения при собственном освещении

до 50 см

диапазон расстояний до объекта, при которых
обеспечивается резкое изображение (при
собственном освещении)

от 1 до 200 см (резкость устанавливается регулировкой объектива)

фокусировка камеры

предварительное регулирование резкости изображения перед
началом работы с эндоскопом

передача изображения

на экран видеомонитора



Видеомонитор

тип дисплея

цветной TFT жидкокристаллический (ЖК) экран диагональю 7 дюймов

системы цветности

SECAM; PAL; NTSC

разъемы

внешняя антенна, наушники, внешний источник питания (12 В),
аудио/видео вход, аудио/видео выход

питание

адаптер сети переменного тока 220/12 В; аккумулятор

потребляемая мощность

менее 6 Вт

выходная мощность

0,5 Вт (максимум)

Базовая комплектация:

1 Телескопический видеоэндоскоп Стрела

Модель СМТ-175-С27-ТВ – 1шт.

2 Внешний аккумуляторный блок питания – 1шт.

3 Зарядное устройство ANSMANN ALCS 2-24A – 1шт.

4.1 Видеомонитор с упором и нашейным ремнем – 1шт.

4.2 Комплект кабелей – 1шт.

5. Кейс укладочный пластиковый – 1шт

6 Паспорт, техническое описание и инструкция по эксплуатации эндоскопа Стрела – 1шт.
