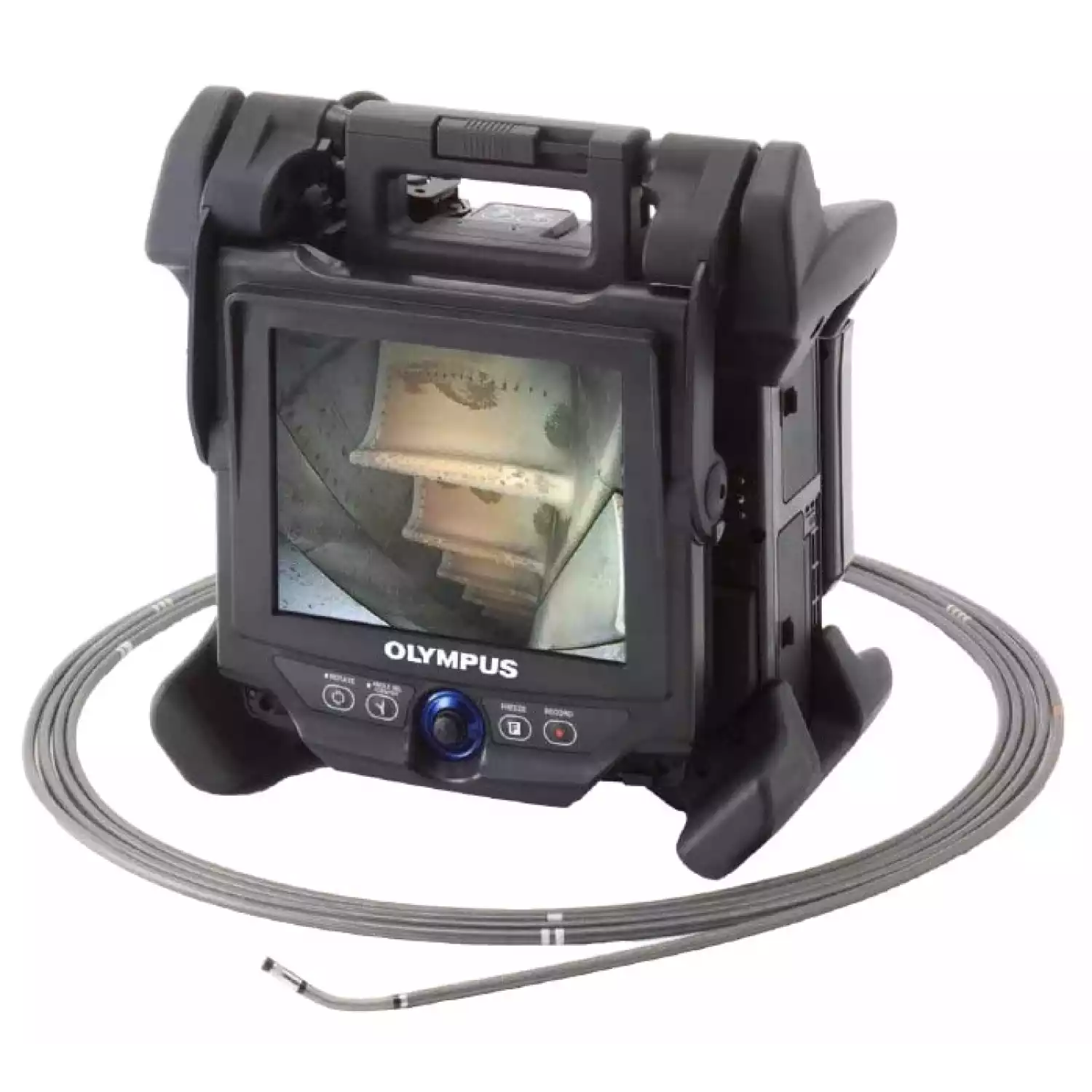

Видеоскоп IPLEX NX
Артикул: 3928

Видеоскоп IPLEX NX

Артикул: 3928
В видеоскопе IPLEX NX реализованы самые совершенные технологии в серии IPLEX. Вы гарантированно получите яркие снимки высокой четкости даже для крупногабаритных объектов за счет высококачественной телевизионной матрицы, полупроводникового источника освещения на базе лазера с высокой яркостью излучения, высококачественной технологии обработки изображений и оптики Olympus.
Подробнее
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

В видеоскопе IPLEX NX реализованы самые совершенные технологии в серии IPLEX. Вы гарантированно получите яркие снимки высокой четкости даже для крупногабаритных объектов за счет высококачественной телевизионной матрицы, полупроводникового источника освещения на базе лазера с высокой яркостью излучения, высококачественной технологии обработки изображений и оптики Olympus.

Отличительные особенности:

  • Высококачественные изображения
  • Расширенные измерительные функции
  • Повышенная эффективность контроля

Высококачественные изображения для четкой визуализации

Устройство IPLEX NX специально спроектировано для получения снимков высокой четкости. Надежный стандарт качества изображений позволяет четко выявить проблемные места и дефектные участки. Контролеры могут сделать правильные выводы о критически важных узлах и состоянии деталей.

Непревзойденно яркие, впечатляющие изображения

Обзор интересующих контролера участков детали или агрегата осуществляется с беспрецедентной четкостью благодаря IPLEX NX. Три усовершенствованные функции (улучшенный ПЗС высокой четкости, освещение от яркого лазерного диода, инновационный процессор PulsarPic) обеспечивают непревзойденное качество изображений. Яркость снимков в четыре раза превышает обеспечиваемую стандартными видеоскопами. Объекты контроля ярко и равномерно освещены.

Управление алгоритмом подавления шумов (NR)

Шум изображения (например, неверный цвет) зачастую возникает на глянцевых поверхностях. Случайный шум на неярких снимках может стать помехой для контроля. В новой системе PulsarPic реализован новый алгоритм подавления шумов (NR) с тонкой настройкой под IPLEX NX для получения снимков с их меньшим количеством, что упростит для вас процесс принятия решений.

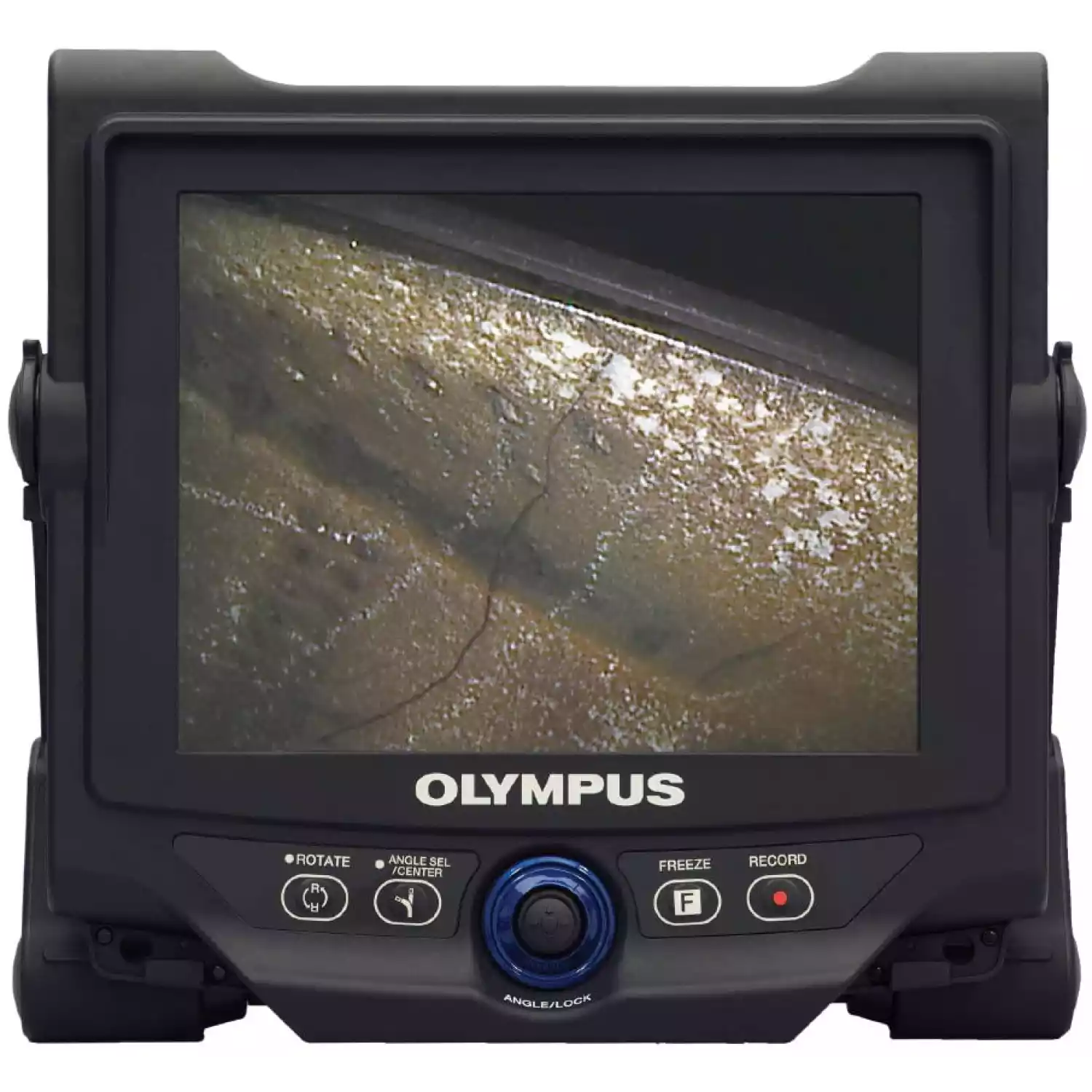

Большой сенсорный монитор

Четкий сенсорный монитор с диагональю 8,4 дюйма обеспечивает четкие и яркие изображения, читаемые при любом освещении.

Устройство IPLEX NX оснащено экраном с диагональю 8,4 дюйма, самым крупным в серии IPLEX. Выводимые изображения в 1,7 раза больше, чем изображения на стандартном мониторе 6,5 дюйма.

Превосходное качество изображения

Изучайте мельчайшие дефекты в самых темных или бликующих местах и на широких площадях благодаря четким и ярким изображениям. Сложная технология видеоскопа IPLEX NX гарантирует получение высококачественных изображений для быстрых и точных осмотров.

Расширенные измерительные функции

Устройство IPLEX NX спроектировано для получения точных измерений в трех плоскостях. Воспользуйтесь усовершенствованными технологическими возможностями видеоскопа Olympus для проведения точного и эффективного контроля.

Стереоизмерения в сверхширокоугольном формате

В режиме стереоизмерения выполняется измерение размера или глубины дефекта (например, трещины), обнаруженного в ходе проверки. Модернизированная оптическая система и усовершенствованная технология обеспечивают существенное расширение области контроля. Теперь пользователи могут выявлять и измерять дефекты с расстояния, в 2 раза превышающего предыдущие возможности. Область контроля теперь в 4 раза больше, чем у стандартных видеоскопов. При измерении в режиме стерео для конкретных точек изображения посредством точной триангуляции регистрируется трехмерная пространственная информация, что обеспечивает точное измерение длины, глубины и формы. Проектирование, изготовление и тонкая настройка устройства IPLEX NX обеспечивают выдающуюся точность и качество изображений, чтобы инспекторы могли выявить мельчайшие трещины и дефекты, которые ранее идентифицировались только на близком расстоянии.

* По сравнению с традиционными моделями с диапазоном φ6,0 мм и оптическим стереоадаптером прямого видения.

Увеличенная область контроля упрощает обзор крупных дефектов.

* Даже при двойном увеличении расстояния измерения видеоскоп IPLEX NX обеспечивает точность, аналогичную точности традиционных моделей при стандартном расстоянии.

** При использовании видеоскопа φ6,0 мм с оптическим стереоадаптером прямого видения длина области контроля по диагонали у IPLEX NX в 4 раза превышает аналогичный параметр традиционных моделей.

Многоточечный выбор диапазона

В приборе IPLEX NX реализована уникальная функция многоточечного выбора диапазона. Она обеспечивает измерение расстояния между наконечником видеоскопа и несколькими точками на осматриваемой поверхности в режиме реального времени. Это позволяет получить данные о форме поверхности в режиме реального времени без прерывания осмотра.

Повышенная эффективность контроля

Прибор IPLEX NX прост в управлении и удобен для пользователя. Даже при долгих осмотрах видеоскоп NX гарантирует пользователю комфорт и великолепную маневренность за счет сменных зондов и артикулируемого зонда с технологией TrueFeel.

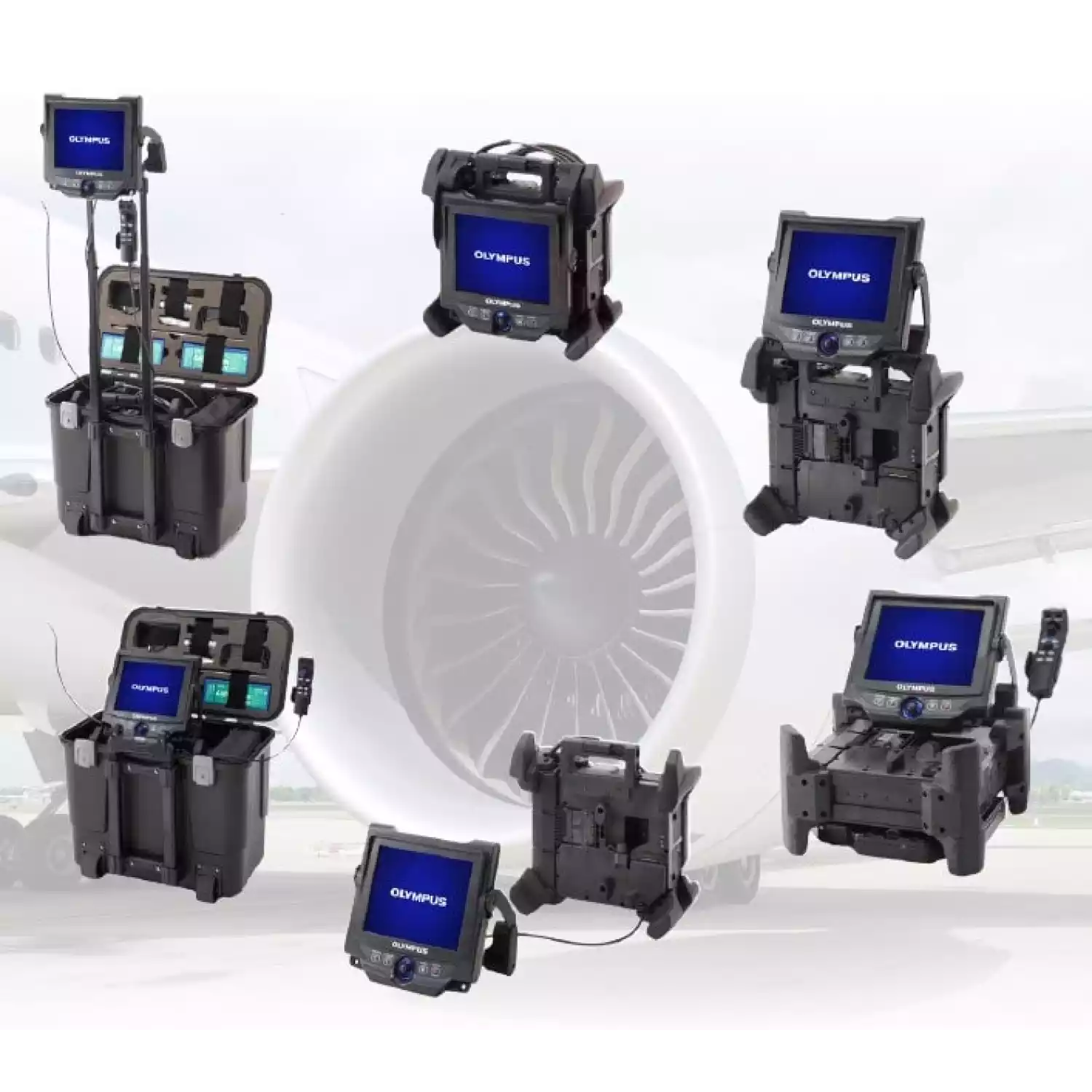

Конфигурируемая конструкция

Для максимального удобства использования доступны шесть конфигураций прибора IPLEX NX. Положение сенсорного монитора регулируется для поддержания комфорта при использовании IPLEX NX в различных условиях. Монитор можно отсоединять от основного устройства, что повышает универсальность и удобство применения. Дополнительный ручной выносной пульт гарантирует легкий тактильный контроль.

Видеоскоп IPLEX NX фото

  1. Конфигурация с монитором вверху,
  2. Конфигурация с монитором справа вверху,
  3. Компактная конфигурация,
  4. Плоская конфигурация,
  5. Раздельная конфигурация,
  6. Конфигурация с монитором поверх чемодана.

Сменные зонды

Подбор устройства в соответствии с задачей. Один и тот же видеоскоп NX можно сконфигурировать для разных условий осмотра. Оптический прибор 6,0 мм может варьироваться по длине от 3,5 до 7,5 м, а приборы 4,0 мм - от 3,5 до 5 м.

Технология TrueFeel

Абсолютно новая конструкция с электроприводом улучшила характеристики прибора с технологией TrueFeel, обеспечив быстроту отклика и скорость работы. Контролеры могут легко управлять видеоскопом благодаря небольшому весу и эргономичности конструкции, что снижает усталость оператора.

Надежная рабочая часть с технологией Tapered Flex

Рабочая часть (зонд), выполненная по технологии Tapered Flex, сочетает великолепную маневренность, оптимизированную прочность и универсальность, что обеспечивает быстрый и простой доступ к интересующим участкам. Зонды имеют четырехслойную конструкцию и вольфрамовую внешнюю оплетку для обеспечения надежности и эластичности.

Функция Ghost Image

Функция Ghost Image позволяет контролерам сравнивать реальные и сохраненные в видеоскопе изображения для сопоставления предыдущего и текущего состояния детали или агрегата. Функция упрощает отслеживание изменений в компонентах и узлах механизмов с течением времени.

Программное обеспечение InHelp для помощи при контроле

Программное обеспечение InHelp призвано упростить ввод данных и управление, что повышает эффективность, упрощает осмотры и организует хранение изображений. Данное ПО дает возможность легкой организации накапливаемой информации.

ПО InHelp для помощи при контроле (для составления отчетов) упрощает рутинные операции. С помощью дополнительных шаблонов отчетов, связанных с комплектами данных, вы можете создавать подробные отчеты несколькими щелчками мыши.

Совместное использование изображений (дополнительно)

Подключение по беспроводной ЛВС позволяет нескольким экспертам одновременно контролировать дистанционные процедуры с помощью карты SD, подключенной к коммерчески доступной беспроводной ЛВС. Это ускоряет анализ и повышает точность осмотра.

*Подтверждено с картой SD Toshiba FlashAirWireless LAN (подтверждение работоспособности).

Технические характеристики:

ВИДЕОСКОП
Модель IV9435N IV9450N IV9635N IV9650N IV9675N
Рабочая часть Диаметр зонда видеоскопа φ4,0 mm φ4,0 mm φ6,0 mm φ6,0 mm φ6,0 mm
Длина зонда видеоскопа 3,5 m 5,0 m 3,5 m 5,0 m 7,5 m
Наружный материал зонда Высокопрочная вольфрамовая оплетка.
Гибкость зонда Равномерная жесткость Рабочая часть с технологией Tapered Flex - постепенным
увеличением гибкости к дистальному концу.
Оптическая система Угол поля зрения Переменное за счет сменных оптических адаптеров.
Сменный адаптер для стереоизмерений.
Направление обзора
Освещение Лазерный диод повышенной яркости.
Изгибаемая часть Угол изгиба
вверх/вниз/влево/вправо
130° 180° 150°
Механизм изгиба Механизм отклонения дистального конца видеоскопа с технологией
TrueFeel с электроусилителем.
ЦЕНТРАЛЬНЫЙ БЛОК
Размеры (Ш x В x Г) 320(Ш) x 310(В) x 180(Г) мм
Масса 3,9 кг
Приблиз. масса системы (с аккумулятором и картой SDHC) 7,1 кг 7,2 кг 7,3 кг 7,4 кг 7,6 кг
ЖК-монитор Сенсорный ЖК-экран высокой четкости диагональю 8,4 дюйма для работы при дневном освещении.
Терминал ввода-вывода Терминал ввода S-Video
Терминал вывода VGA
USB-разъем Разъем типа A, стандартный, версия 2.0.
Питание Аккумулятор: номинальное напряжение 14,8 В, время работы приблиз. 100 мин. Питание пер. тока: от 100 до 240 В, 50/60 Гц (с адаптером пер. тока в комплекте).
Записывающие устройства Карта SDHC и флеш-память USB (запись только фотоизображений)
Запись фотоизображений Разрешение 768 (по горизонтали) x 576 (по вертикали), пиксели 1024 (по горизонтали) x 768 (по вертикали), пиксели
Формат записи Формат JPEG сжатый
Видеозапись Разрешение 768 (по горизонтали) x 576 (по вертикали), пиксели 1024 (по горизонтали) x 768 (по вертикали), пиксели
Формат записи Формат MPEG-4 AVC (H.264), совместимость с Windows Media Player.
Стереоизмерение Расстояние Расстояние между двумя точками.
Точка-линия Перпендикулярное расстояние между точкой и заданной пользователем линией.
Глубина Расстояние по перпендикулярной глубине/высоте между точкой и заданной пользователем плоскостью.
Область/линии Многоточечное измерение по окружности и измерение области.

Технические характеристики оптического адаптера

ВАРИАНТЫ ОПТИЧЕСКИХ АДАПТЕРОВ
  Оптическая система Дистальный конец
  Угол поля зрения Направление обзора Глубина поля*1 Наружный диаметр*2 Дистальный конец*3
Оптические адаптеры φ4,0 мм AT80D/FF-IV94N 80° Вперед От 35 до ∞ мм φ4,0 мм 20,1 мм
AT120D/NF-IV94N 120° Вперед От 2 до 200 мм φ4,0 мм 20,2 мм
AT120D/FF-IV94N 120° Вперед От 17 до ∞ мм φ4,0 мм 20,1 мм
AT100S/NF-IV94N 100° Вбок От 2 до 15 мм φ4,0 мм 22,9 мм
AT100S/FF-IV94N 100° Вбок От 8 до ∞ мм φ4,0 мм 22,9 мм
AT70D/70D-IV94N 70°/70° Вперед От 5 до 200 мм φ4,0 мм 22,3 мм
AT50S/50S-IV94N 50°/50° Вбок От 3 до 150 мм φ4,0 мм 26,7 мм
Оптические адаптеры φ6,0 мм AT50D/FF-IV96N 50° Вперед От 50 до ∞ мм φ6,0 мм 21,3 мм
AT80D/FF-IV96N 80° Вперед От 20 до ∞ мм φ6,0 мм 21,3 мм
AT120D/NF-IV96N 120° Вперед От 7 до 300 мм φ6,0 мм 21,4 мм
AT120D/FF-IV96N 120° Вперед От 19 до ∞ мм φ6,0 мм 21,4 мм
AT120S/NF-IV96N 120° Вбок От 4 до 150 мм φ6,0 мм 26,6 мм
AT120S/FF-IV96N 120° Вбок От 20 до ∞ мм φ6,0 мм 26,6 мм
AT90D/90D-IV96N 90°/90° Вперед От 5 до 250 мм φ6,0 мм 25,0 мм
AT70S/70S-IV96N 70°/70° Вбок От 4 до 250 мм φ6,0 мм 31,2 мм

*1. Обозначает дистанцию просмотра с оптимальным фокусом.
*2. Адаптер можно вставить в отверстие ø 4,0 мм и ø 6,0 мм при установке на видеоскоп.
*3. Обозначает длину жесткого участка на дистальном конце видеоскопа при установке.

УСЛОВИЯ РАБОТЫ IPLEX NX
Температура в режиме эксплуатации Рабочая часть Воздух : от –25 до 100 °C
Другие части Воздух : от –21 до 49 °C (с аккумулятором)
Воздух : от 0 до 40 °C (с источником питания пер. тока)
Относительная влажность Все части От 15 до 90 %
Сопротивление жидкости Все части Работоспособны при контакте с машинным маслом, светлыми нефтепродуктами или 5% солевым раствором.
Водонепроницаемость Рабочая часть Работоспособна под водой с присоединенным оптическим адаптером.
Стереоизмерения под водой невозможны.
Серия IV94: возможно погружение на глубину до 5,0 м. Серия IV96: возможно погружение на глубину до 7,5 м.
Другие части Работоспособны в условиях дождя с ветром (отсек аккумулятора должен быть закрыт). Неработоспособны под водой.
СОВМЕСТИМОСТЬ С ВОЕННЫМ СТАНДАРТОМ США
Характеристики условий эксплуатации подтверждены стандартами MIL-STD-810F/G и MIL-STD-461F.
Не дается гарантий отсутствия повреждений при каких-либо условиях. За подробной информацией обращаться к торговому представителю компании Olympus.
Тип Метод
Виброустойчивость MIL-STD-810G, метод 514.6, процедура I (общее испытание на виброустойчивость)
Ударопрочность MIL-STD-810G, метод 516.6, процедура IV (испытание на ударопрочность при перевозке)
Водонепроницаемость MIL-STD-810G, метод 506.5, процедура I (испытание на водонепроницаемость под дождем и дождем с ветром)
Влажность MIL-STD-810G, метод 507.5
Соленый туман MIL-STD-810G, метод 509.5
Песок и пыль MIL-STD-810G, метод 510.5, процедура I (испытание в условиях пыльного вихря)
Обмерзание под дождем/снегом MIL-STD-810G, метод 521.3
Электромагнитные помехи (EMI) MIL-STD-461F
Взрывоопасная атмосфера MIL-STD-810G, метод 511.5 (испытание на пригодность к работе во взрывоопасной атмосфере)
