Акустико-эмиссионная система A-Line 32D (PCI-8E)

Тип оборудования: Акустико-эмиссионная система

Производитель: "ИНТЕРЮНИС", Россия

Серия: A-Line

Модель: A-Line 32D (PCI-8E)

Гарантия: 12 месяцев

Назначение прибора:

Акустико-эмиссионная система A-Line 32D (PCI-8E) обладает следующими отличительными особенностями:

Восемь АЭ каналов плюс два параметрических канала на PCI плате, занимающей один слот в компьютере.
Полноскоростной PCI интерфейс, обеспечивающий производительность 120 тысяч событий на 8 каналов.
Максимальное количество каналов - 64 АЭ канала в одном системном блоке (возможно расширение количества каналов за счет объединения нескольких системных блоков в один измерительный комплекс).
Высокий диапазон измерения амплитуды - 100 дБ.
Программируемые высококачественные цифровые фильтры.
Анализ формы волны и спектра сигналов по каждому каналу в реальном времени.
Надежность каждой системы A-Line 32D (PCI-8E) достигается благодаря 100%-му входному и выходному контролю.

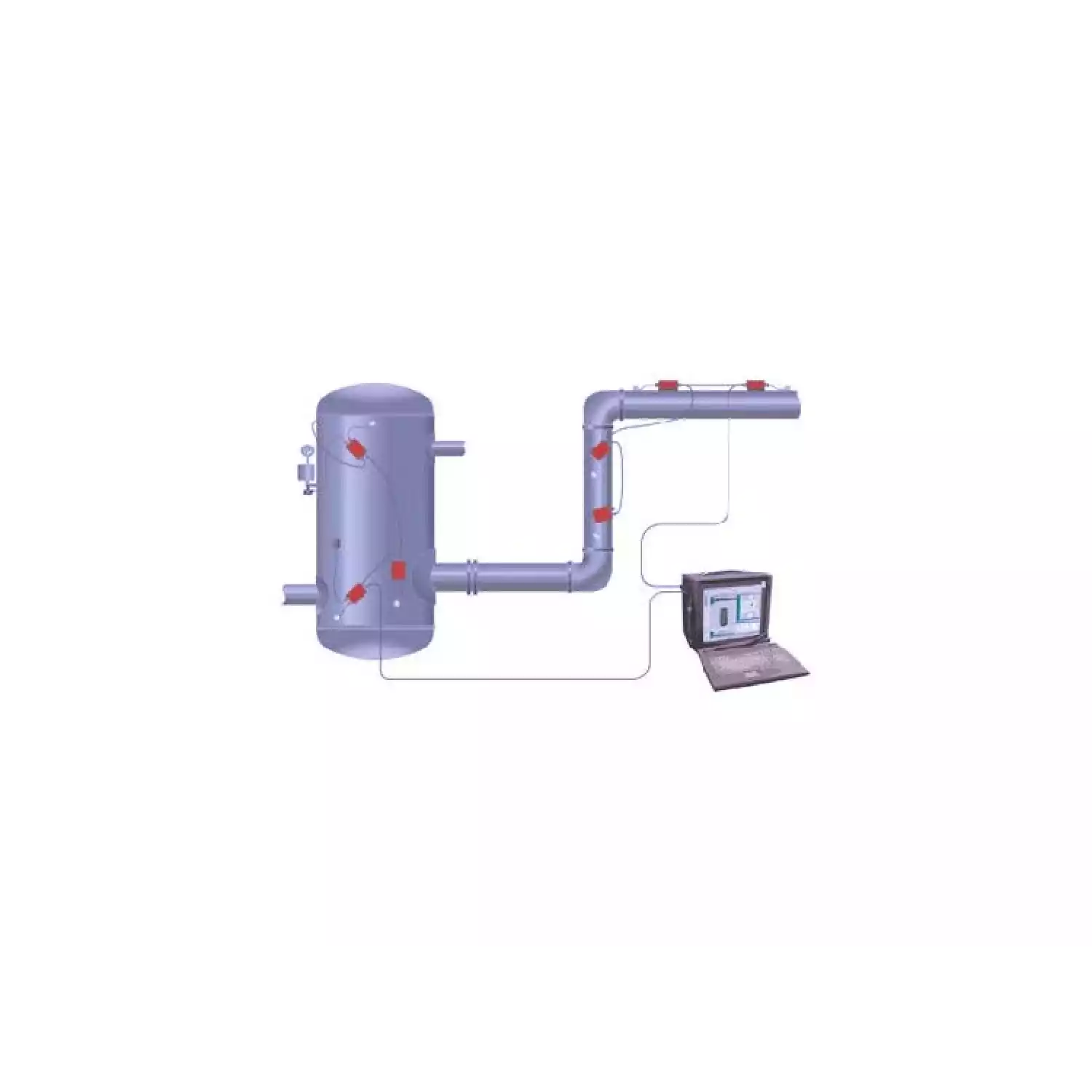

Традиционная схема построения АЭ системы, с применением аналоговой передачи данных от предусилителя к центральной вычислительной станции по коаксиальному кабелю, позволяет достигнуть простоты использования A-Line 32D (PCI-8E).
Используется программное обеспечение, реализованное в среде Windows-9X, XP, общее для всех приборов серии A-Line 32D.

Варианты использования:

Модель	Описание
Portable, Portable XL	Компактная переносная АЭ система в индустриальном компьютере, предназначенная для измерений в полевых условиях.
Ethernet Box, Ethernet Box XL	Портативная АЭ система сбора данных с возможностью удаленного доступа по стандартному протоколу Ethernet 10/100 Base-Т. Предназначена для совместного использования с любыми компьютерами (ноутбуки, ПК, индустриальные станции), обладающими возможностью работы по протоколу Et

Технические характеристики Акустико-эмиссионная системы A-Line 32D (PCI-8E):

Максимальное количество каналов в системе	64
Количество каналов на одной плате обработки данных	8
Уровень ослабления взаимного влияния между каналами, не хуже	- 66 дБ
Максимальная длина коаксиального кабеля РК50	250 м
Напряжение питания предусилителя	24 В
Быстродействие системы с максимальным количеством каналов:
- регистрация средних значений параметров АЭ сигналов	не менее 15000 соб./с на канал
- регистрация параметров каждого АЭ сигнала	не менее 20000 соб./с на систему
ПРЕДУСИЛИТЕЛЬ ПАЭФ-014
Коэффициент усиления	26 дБ
Уровень шума приведенного ко входу в полосе 30 ÷ 500 кГц	не более 5 мкВ
Сопротивление нагрузки	50 Ом
Неравномерность АЧХ в полосе пропускания	+0,5/-3 дБ
Стандартные частоты среза для сменных фильтров (± 10 %):
- НЧ-фильтров	500 кГц
- ВЧ-фильтров	25 кГц
Крутизна среза АЧХ НЧ-фильтра	24 дБ/октаву
Крутизна среза АЧХ ВЧ-фильтра	24 дБ/октаву
КАНАЛ ИЗМЕРЕНИЯ АЭ ПАРАМЕТРОВ
Полоса пропускания канала измерения	1 ÷ 500 кГц
Разрядность АЦП	16 бит
Частота преобразования АЦП	2 МГц
Максимальный динамический диапазон измерения амплитуды АЭ сигнала	не менее 84 дБ
Максимальная амплитуда АЭ сигнала	100 дБ
Погрешность измерения максимальной амплитуды АЭ сигнала	± 0,5 дБ
Динамический диапазон измерения энергии АЭ сигнала	не менее 120 дБ
ИЗМЕРЯЕМЫЕ АЭ ПАРАМЕТРЫ
Разрядность энергии АЭ сигнала	48 бит
Погрешность времени регистрации АЭ сигнала	± 1мкc
Диапазон измерения длительности АЭ сигнала с разрешением 1 мкс	1 ÷ 65535 мкс
Диапазон времени регистрации максимальной амплитуды АЭ сигнала с разрешением 1 мкс	1 ÷ 65535 мкс
Максимальное число пересечений порога внутри АЭ сигнала	32768
ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ
Флаг переполнения АЦП во время регистрации AЭ сигнала
Флаг окончания AЭ сигнала по максимальной длительности
Флаг регистрации формы AЭ сигнала
ПРОГРАММИРУЕМЫЕ ПАРАМЕТРЫ
Диапазон изменения уровня отсечки шумов	10 ÷ 100 дБ
Стандартные частоты среза для цифровых фильтров:
- НЧ-фильтров (не менее 50 дБ/октаву)	500 кГц
- ВЧ-фильтров (не менее 30 дБ/октаву)	30 кГц
Диапазон максимальной длительности	1 ÷ 65535 мкс
Диапазон изменения тайм-аута длительности	1 ÷ 65535 мкс
Диапазон изменения "мертвого времени"	1 ÷ 65535 мкс
ПАРАМЕТРИЧЕСКИЕ ПАРАМЕТРЫ
Максимальное количество параметрических каналов	2 на плату PCI-8
Разрядность АЦП параметрического канала	12 бит
Частота преобразования АЦП параметрического канала	50 Гц
Полоса пропускания параметрического канала	0 ÷ 10 Гц
Погрешность измерения параметрического канала	± 5%
Параметрический вход по току:
- диапазон входных токов	± (0 ÷ 25) мА
- входное сопротивление	200 Oм
Параметрический вход по напряжению:
- диапазон входных напряжений	± 5 B
- входное сопротивление	100 кOм
ЭЛЕКТРОПИТАНИЕ
Питание комплекса	~220В ± 20%, 50Гц ± 1Гц
Мощность потребления комплекса (в 16-ти канальном исполнении)	не более 300 Вт
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающей среды	+5 ÷ +40 °C
Относительная влажность при температуре +25° C	до 85 %
Атмосферное давление	640 ÷ 790 мм рт. ст.

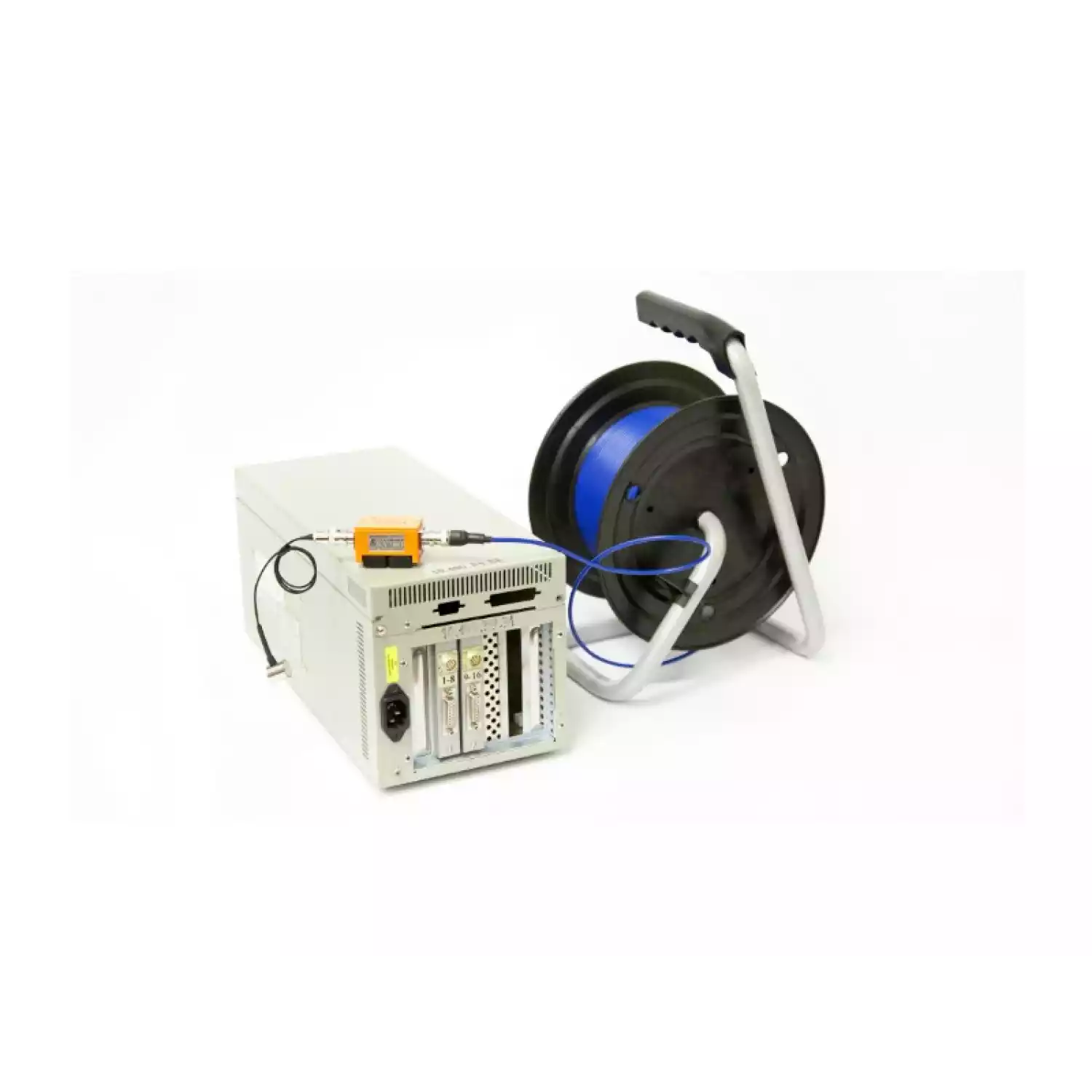

Комплект поставки:

	Portable	SAX	Industrial	Ethernet Box*
Компьютер на базе шасси SAX-903V		+
Шасси промышленного ПК в 19" стойку			+
Промышленный компьютер на базе шасси IPC-6806BP-20ZB				+
Количество каналов	4÷24	4÷40	24÷64	4÷16
Плата канальная PCI-8	Одна на 8 АЭ-каналов
Предусилитель ПАЭФ с магнитным держателем	По числу АЭ-каналов
Датчик GT-200	По числу АЭ-каналов
Магнитный держатель датчика	По числу АЭ-каналов
Кабель РК-50 на катушке (пластмассовая малая) 100 м	По числу АЭ-каналов
Косичка (для подсоединения кабеля к компьютеру)	По числу АЭ-каналов

Комплексы с количеством каналов больше 32-х поставляются по согласованию с заказчиком.

" * " Компьютер поставляется по согласованию с заказчиком.
