Универсальный инструмент НК, названный

Тип оборудования: Акустико-эмиссионная система

Производитель: "ИНТЕРЮНИС", Россия

Гарантия: 12 месяцев

Соответствие "UNISCOPE" требованиям безопасности и качества продукции подтверждено сертификатом ГОСТ Р и разрешением Ростехнадзора РФ на применение на опасных производственных объектах.

Назначение акустико-эмиссионной системы UNISCOPE:

Неразрушающимого контроля методом АЭ без вывода из эксплуатации: магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов.
Выявления зарождений и развития трещин.
Поиска мест коррозии, течи, зон с повышенным уровнем напряжения.
Определения координат и оценки параметров дефектов.
Отслеживания различных технологических процессов и оценки технического состояния ответственных крупногабаритных конструкций, протяженных или особо опасных объектов в режиме реального времени.

Акустико-эмиссионная система UNISCOPE обладает следующими отличительными особенностями:

малый вес и максимальное удобство при работе в полевых условиях
надежная защита от неблагоприятных внешних факторов
приспособленность к отрицательным температурам
современный уровень аппаратно-программного обеспечения
расширенный функционал прибора за счет использования различных внешних измерительных блоков, для решения разнообразных задач
графическое отображение результатов измерений на цветном LCD дисплее со светодиодной подсветкой
возможность хранение больших объемов данных на легкодоступных съемных носителях информации
продолжительное время работы от двух встроенных аккумуляторов
интегральность метода АЭ, которая заключается в том, что, используя один или несколько датчиков, установленных неподвижно на поверхности объекта, можно проконтролировать весь объект целиком (100% контроль). Это свойство метода акустической эмиссии особенно полезно при исследовании труднодоступных (не доступных) поверхностей контролируемого объекта
обнаружение и регистрация развивающихся дефектов, что дает возможность классифицировать дефекты по степени их опасности (влияние на прочность) для контролируемого объекта
оптимальное соотношение эффективность стоимость

Технические характеристики Акустико-эмиссионной системы UNISCOPE:

Габаритные размеры	300х170х60 мм

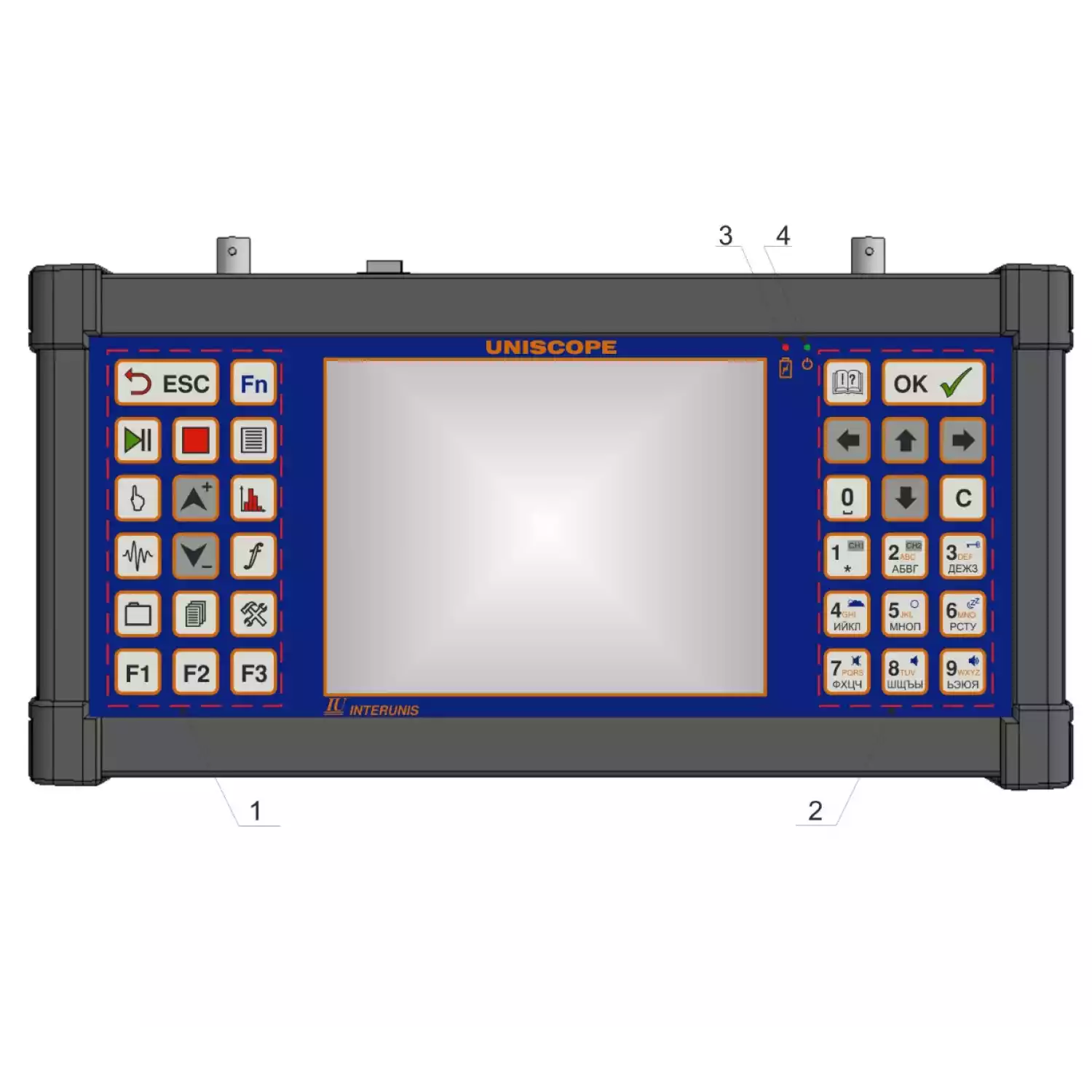

Клавиатура	Пленочная, мембранная с усиленным тактильным эффектом, повышенная защита от истирания и воздействия агрессивных сред, количество клавиш 34 шт.
Масса электронного блока	2,6 кг
Защита от внешних воздействий	IP65
Диапазон рабочих температур	От -20 до +40°С
Поддерживаемые интерфейсы	Картыпамяти SD/SDHC, Ethernet, USB2.0
Дисплей	TFT LED, 5.7'', 640х480 точек, 262 144 цветов
Питание	Встроенные аккумуляторные батареи Li-Ion, 7.4 В, 2х4000 мАч

Описание основных режимов работы

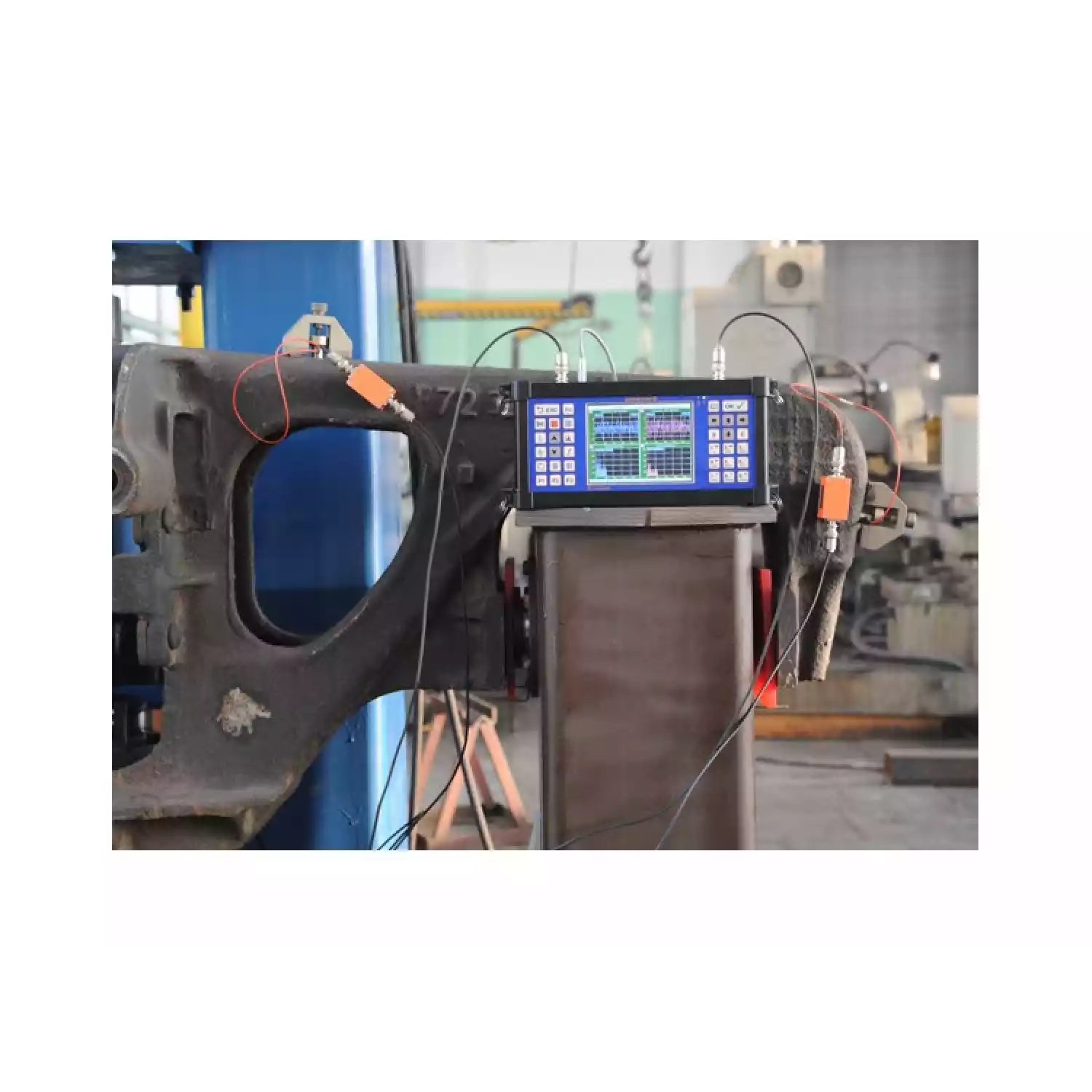

В режиме АЭ измерений "UNISCOPE" предназначен для неразрушающего контроля без вывода из эксплуатации промысловых и технологических трубопроводов, переходов и перемычек, запорной арматуры и регуляторов давления, сосудов и баллонов, грузоподъемных механизмов и другого промышленного оборудования с возможностью линейной локализации и оперативной оценки степени опасности источников АЭ.

Основные характеристики аналогового канала регистрации АЭ приведены в таблице 2. Кроме того, для улучшения качества выделения полезного сигнала на фоне шумов различного рода предусмотрено применение прогружаемых цифровых частотных фильтров и предварительной аппаратной фильтрации входных данных по параметрам АЭ-импульсов. Параллельно с регистрацией АЭ по двум аналоговым каналам реализована возможность записи параметрической информации и по двум цифровым каналам в едином масштабе времени для повышения качества анализа диагностической информации.

Диапазон рабочих частот	0,5 Гц ... 1 МГц
Варианты переключаемых частотных диапазонов	0,5 Гц ... 30 кГц, 1 кГц ... 100 кГц, 30 кГц ... 1 МГц
Варианты длин подключаемых кабельных линий	10 м, 50 м
Разрядность АЦП	16 бит
Максимальная частота преобразования АЦП	20 МГц
Размер буфера записи осциллограммы по каждому каналу	8 Мб
Синхронность работы аналоговых и входов	±1 мкс

Таблица 2. Основные характеристики аналогового канала регистрации АЭ.

В режиме течеискания "UNISCOPE" позволяет выявлять и количественно оценивать величины протечек запорной арматуры различного типа и назначения, рабочего давления и диаметра для жидкой и газообразной рабочей среды. Функция течеискания реализована на базе каналов регистрации АЭ импульсов. Характерная форма течевых сигналов распознается программным обеспечением системы. На основании параметров этих сигналов оценивается величина расхода среды. В зависимости от типа рабочей среды, проходного диаметра и рабочего давления запорной арматуры средняя погрешность расхода утечки может составлять от 0,1 до 20 л/мин.

В режиме тензометрии "UNISCOPE" проводит измерение НДС объекта в реальном масштабе времени. Важной особенностью работы в этом режиме является возможность его использовать совместно с АЭ измерениями для параметрического сопровождения контроля посредством наблюдения за изменением величины и характера нагружения.

Для подключения резистивного моста в "UNISCOPE" использована шестипроводная схема, что позволяет проводить измерения НДС на удалении до 10 м от базового блока. Основные характеристики тензометрического канала приведены в таблице 3.

Режимы работы	«датчик» / «мост»
Сопротивление тензорезисторов: - режим «датчик» - режим «мост»	120 Ом не менее 120 Ом
Диапазон входного сигнала	± 10, 20, 40, 80 мВ
Разрядность АЦП	24 бит
Погрешность измерения	0,1 % от диапазона
Напряжение питания	5 В

В режиме виброметрии "UNISCOPE" осуществляет оценку уровня вибрации в стандартных полосах частот по мгновенным и средним величинам. Прибор обеспечивает запись временного сигнала в режиме осциллографа. Доступно проведение как широкополосного, так и узкополосного спектрального и статистического анализа вибрации по результатам периодических измерений.

Комплект поставки:

UNISCOPE - двухканальная портативная акустико-эмиссионная система, которая опционально может быть укомплектована дополнительными блоками: 1) Виброметр 2) Тензоизмеритель 3) Акустический течеискатель.
Система UNISCOPE блочная, то есть при желании можно приобрести отдельные блоки и прошивку прибора, которая необходима для решения тех или иных задач. Но в первую очередь это акустико-эмиссионная система.

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
