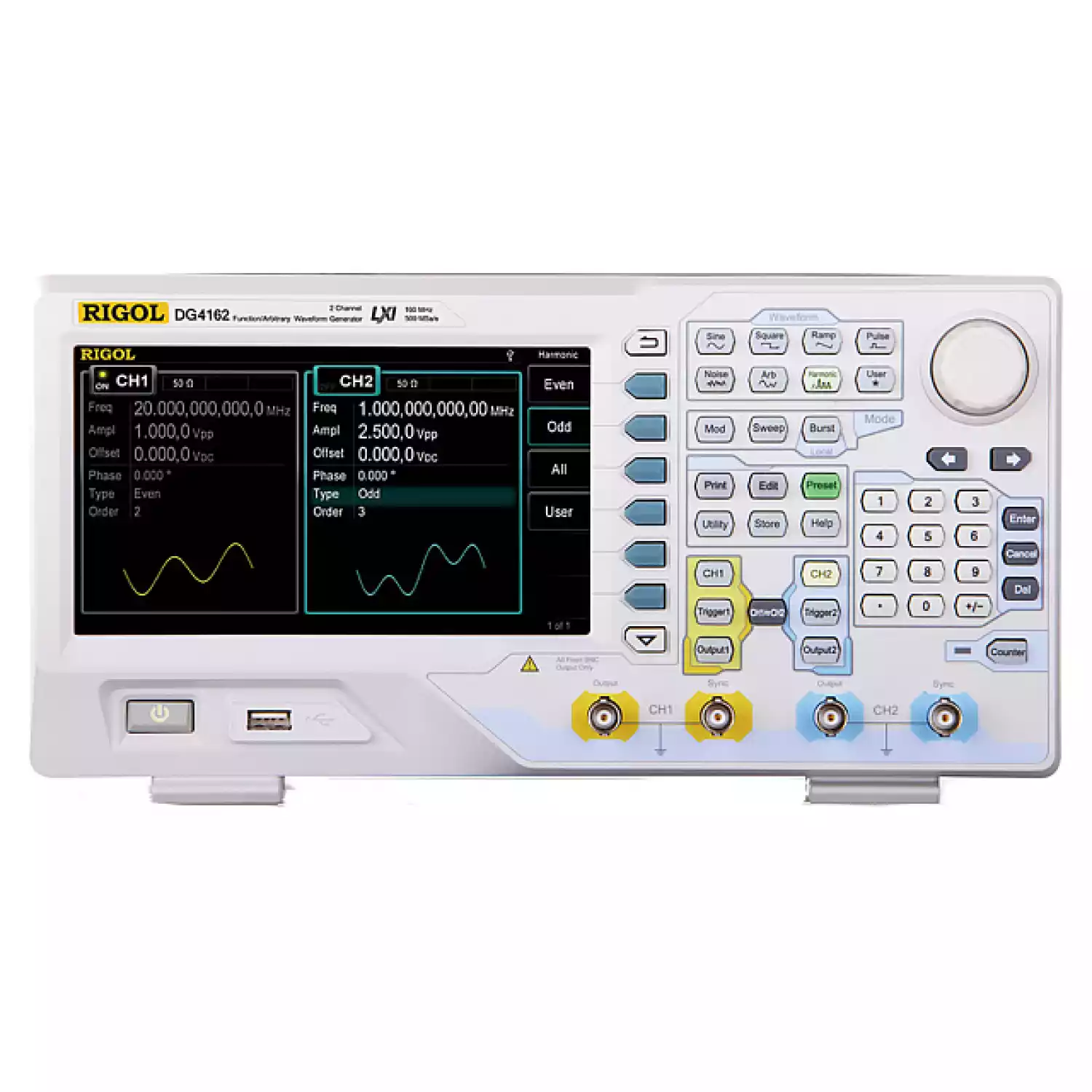

Генератор стандартных функций и сигналов произвольной формы Rigol DG4162 – двухканальный лабораторный прибор, работающий в полосе частот до 160 МГц. Модель характеризуется высокой точностью выходных параметров за счет использования технологии прямого цифрового синтеза с пошаговым режимом воспроизведения.
Каналы генератора сигналов обладают одинаковыми функциональными возможностями и независимы между собой. Их можно использовать по отдельности либо задействовать режимы сопряжения, копирования и высокоточной регулировки фазы между выходными сигналами.

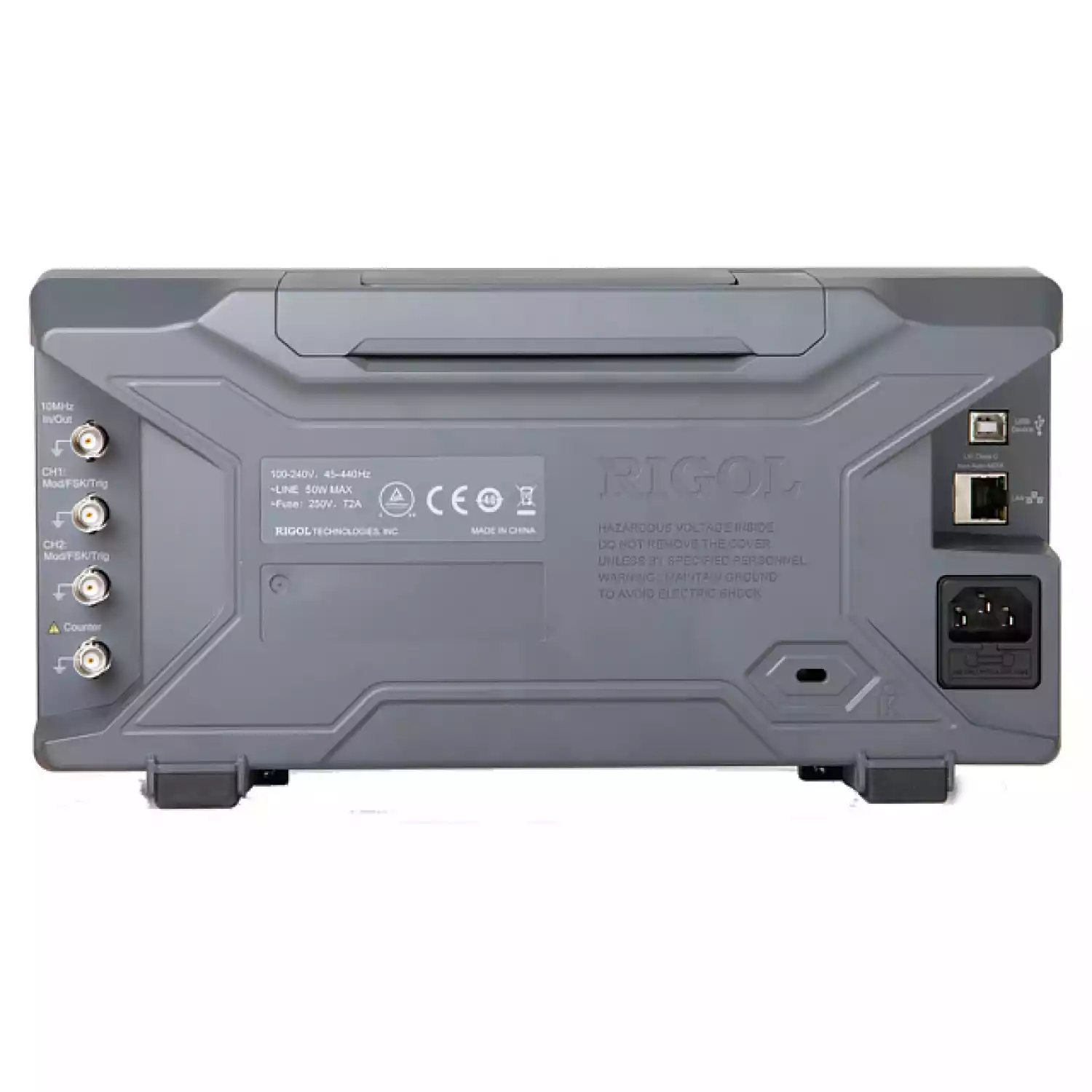

Двухканальный генератор Rigol DG4162 способен выдавать синусоидальный, пилообразный, прямоугольный, импульсный и шумовой сигнал с настраиваемой амплитудой и частотой, заданием начальной фазы, смещения и прочих параметров. Также прибор может формировать гармоники, пакеты импульсов, реализовать функции свипирования и модуляции от внутреннего и внешнего источника. Встроенный 7-разрядный частотомер, вход которого размещен с обратной стороны корпуса, позволяет не только выполнять оперативные измерения, но и вести сбор статистики для отслеживания трендов.
В энергонезависимой памяти Rigol DG4162 предустановлено 150 форм сигналов, которые можно использовать для диагностики и отладки средств связи, радиоэлектроники, автомобильного, медицинского и прочего оборудования, а также для обеспечения работы лабораторных систем при решении исследовательских задач. Встроенная функция создания и редактирования сигналов по точкам и блокам обеспечивает повышенную гибкость прибора, позволяя обходиться без внешних средств аналогичного назначения. Пользовательские сигналы можно записывать и хранить в 10 ячейках встроенной памяти или на USB-носителе.
| Максимальная выходная частота | 160 МГц | |||
|---|---|---|---|---|
| Количество каналов | 2 | |||
| Форма сигнала | стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 150 типов специальной формы | |||
| Частотные характеристики | ||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 160 МГц | ||
| прямоугольный сигнал | 1 мкГц ~ 50 МГц | |||
| импульсный сигнал | 1 мкГц ~ 40 МГц | |||
| пилообразный сигнал | 1 мкГц ~ 4 МГц | |||
| гармоники | 1 мкГц ~ 80 МГц | |||
| белый шум (Гаусс) | полоса 120 МГц (-3дБ) | |||
| специальной формы | 1 мкГц ~ 40 МГц | |||
| Разрешение по частоте | 1 мкГц | |||
| Точность установки (18°C ~ 28°C) | 2 ppm | |||
| Синусоидальный сигнал | ||||
| Нелинейные искажения | ||||
| DC-1 МГц | < -60 дБн | |||
| 1 МГц - 10 МГц | < -55 дБн | |||
| 10 МГц - 100 МГц | < -50 дБн | |||
| 100 МГц - 160 МГц | < -40 дБн | |||
| Коэффициент гармоник | < 0,1% (10-20 кГц) | |||
| Общие гармонические искажения | <0,2% (DC ~ 20 кГц, 1 Вп-п) | |||
| Негармонические искажения | < -65 дБн (DC ~ 10 МГц) | |||
| Фазовый шум | -115 дБн/Гц @ 10 кГц | |||
| Прямоугольный сигнал | ||||
| Время нарастания / спада | < 8 нс (1 кГц, 1 Вп-п) | |||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | |||
| Коэф. заполнения | ≤ 10 MГц | 20% ~ 80% | ||
| 10 мГц ~ 40 MГц | 40% ~ 60% | |||
| > 40 MГц | 50% | |||
| Ассиметрия | регулируемая | |||
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
|||
| Пилообразный сигнал | ||||
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) | |||
| Симмметрия | 0 ~ 100% | |||
| Импульсный сигнал | ||||
| Длительность импульса | ≥ 10 нс | |||
| Время нарастания / спада | ≥ 5 нс | |||
| Период | от 25 нс до 1000000 с | |||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | |||
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
|||
| Специальная форма | ||||
| Максимальное количество точек участвующих в формировании сигнала | 16 К | |||
| Вертикальное разрешение | 14 бит | |||
| Частота дискретизации | 500 Мвыб/сек | |||
| Время нарастания | > 5 нс (1 Вп-п) | |||
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
|||
| Интерполяция | выключена, линейная | |||
| Способ редактирования | по точкам, сегментами | |||
| Генератор гармоник | ||||
| Порядок гармоник | ≤ 16 | |||
| Тип гармоник | четные, нечетные, все, пользовательские | |||
| Амплитуда гармоник | регулируемая | |||
| Фаза гармоник | регулируемая | |||
| Характеристики выхода | ||||
| Амплитуда (50 Ом) | 1 мВп-п - 10 Вп-п (≤20 МГц) 1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц) 1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 120 МГц) 1 мВп-п ~ 1 Вп-п (> 120 МГц ~ 160 МГц) |
|||
| Точность установки (1 кГц, >10 мВп-п, синус) | ±(1%+2 мВ) | |||
| Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом) | ±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 100 МГц) ±0,8 дБ (>100 МГц ~ 160 МГц) |
|||
| Единицы установки | Вп-п, Вскз, дБм | |||
| Разрешение | 1 мВ или 3 бит | |||
| Смещение (50 Ом) | ||||
| Диапазон | ±5 В АС+DC | |||
| Точность установки | ±(1% + 5 мВ +0,5% от амплитуды) | |||
| Выход сигнала | ||||
| Импеданс | 50 Ом | |||
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке | |||
| Модуляция | ||||
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM | |||
| AM Модуляция (AM) | ||||
| Несущая | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 50 кГц | |||
| Коэффициент модуляции | 0% ~ 120% | |||
| ЧМ Модуляция (FM) | ||||
| Несущая | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 50 кГц | |||
| ФМ Модуляция (PM) | ||||
| Несущая | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 50 кГц | |||
| Девиация | 0 ~ 360° | |||
| Частотная манипуляция (FSK, 3FSK, 4 FSK) | ||||
| Несущая | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний - для FSK внутренний - для 3FSK, 4FSK |
|||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | |||
| Частота переключения | 2 мГц ~ 1 МГц | |||
| Амплитудная манипуляция (ASK) | ||||
| Несущая | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | |||
| Частота переключения | 2 мГц ~ 1 МГц | |||
| OSK манипуляция | ||||
| Несущая | синус | |||
| Источник | внутренний / внешний | |||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | |||
| Частота модуляции | 2 мГц ~ 50 кГц | |||
| Девиация | 0%~100% длительности импульса | |||
| Вход внешнего запуска | ||||
| Диапазон напряжения | 75 мВскз ~ ± 2,5 В DC+AC | |||
| Полоса | 5 МГц | |||
| Импеданс входа | 100 Ом | |||
| Режим свипирования (качания) | ||||
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) | |||
| Закон | линейный, логарифмический, ступенчатый | |||
| Диапазон частот | от 1 мкГц до 160 МГц | |||
| Направление | вверх / вниз | |||
| Время свипирования | от 1 мс до 300 с | |||
| Время стояния / возврата | от 0 мс до 300 с | |||
| Источник запуска | ручной, внешний, внутренний | |||
| Маркер | спадающий фронт или синхросигнал (программируется) | |||
| Режим пачек импульсов | ||||
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) | |||
| Частота несущей | от 2 мГц до 160 МГц | |||
| Количество импульсов в пачке | от 1 до 1000000 или бесконечное | |||
| Начальная / Конечная фаза | от 0° до 360° | |||
| Внутренний период | от 2 мкс до 500 с | |||
| Стробированный запуск | внешний запуск | |||
| Источник запуска | ручной, внешний, внутренний | |||
| Задержка запуска | от 0 нс до 85 с | |||
| Частотомер | ||||
| Измеряемый параметр | частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | |||
| Частотный диапазон | 1 мrГц ~ 200 МГц | |||
| Разрешение по частоте | 6 разрядов/с | |||
| Диапазон периода | 5 нс ~ 16 дней | |||
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC | |
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC | |||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | |||
| AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п | ||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 Вп-п | |||
| Длительность импульса и коэффициент заполнения (DC связь) | диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс |
|||
| Коэффициент заполнения | 0 ~ 100% | |||
| Параметры входа | входной импеданс | 50 Ом,1 МОм | ||
| тип связи | AC, DC | |||
| ФНЧ | ON: полоса 250 кГц, OFF: полоса 200 МГц | |||
| аттенюация | включен: "х10", выключен: "х1" | |||
| Система запуска | уровень запуска: ±2,5 В | |||
| чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) | ||||
| Время счета | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с | |||
| Активация защиты | ±7 В AC+DC (аттенюатор выключен, 1 МОм) ±70 В AC+DC (аттенюатор включен, 1 МОм) 5 Вскз (50 Ом) |
|||
| Вход/выход 10 МГц | ||||
| Вход внешнего опорного сигнала | ||||
| Частота | 10 МГц ± 50 Гц | |||
| Уровень | от 250 мВп-п до 5 Вп-п | |||
| Время блокировки | < 2 c | |||
| Импеданс | 1 кОм, закрытый вход (AC) | |||
| Сдвиг фазы | ||||
| Диапазон | от 0° до 360° | |||
| Разрешение | 0,03° | |||
| Выход внутреннего опорного сигнала | ||||
| Частота | 10 МГц ± 50 Гц | |||
| Уровень | 3,3 Вп-п | |||
| Импеданс | 50 кОм, закрытый вход (AC) | |||
| Выход синхронизации | ||||
| Уровень | TTL-совместимый | |||
| Импеданс | 50 Ом | |||
| Основные характеристики | ||||
| Тип дисплея | жидкокристаллический, 7" TFT, 800 х 480, 16 млн. цветов | |||
| Питание | 100~240 В АСскз, 45~440 Гц, CATII | |||
| Интерфейс | USB устройство, USB host (2), LAN | |||
| Потребляемая мощность | не более 50 Вт | |||
| Рабочая температура | 10 °C...40 °C | |||
| Габаритные размеры | 313 х 161 х 117 мм | |||
| Вес | 3,2 кг | |||
