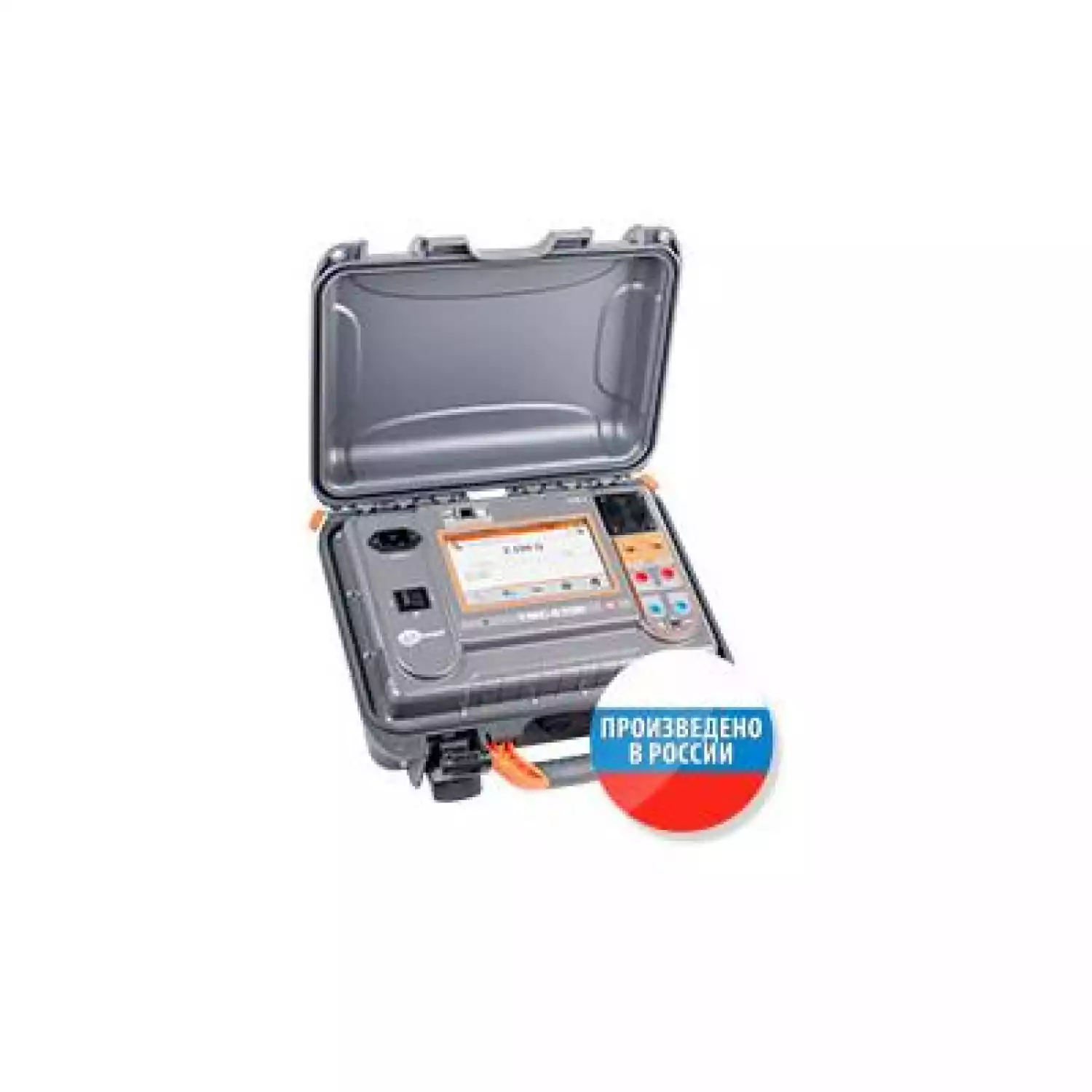

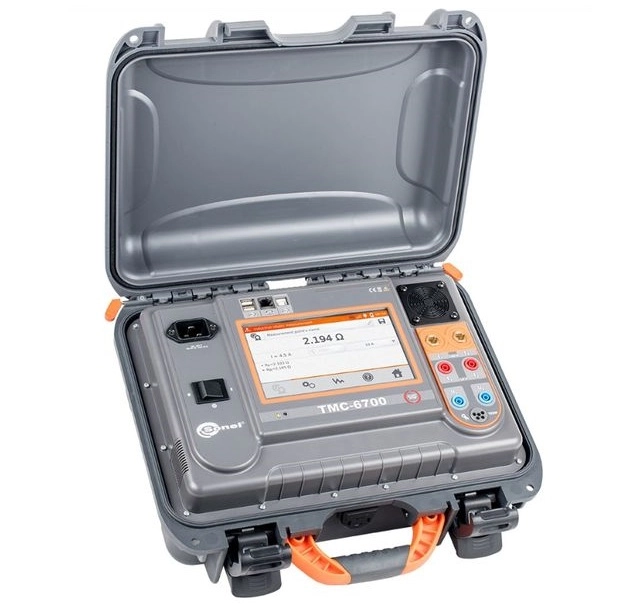

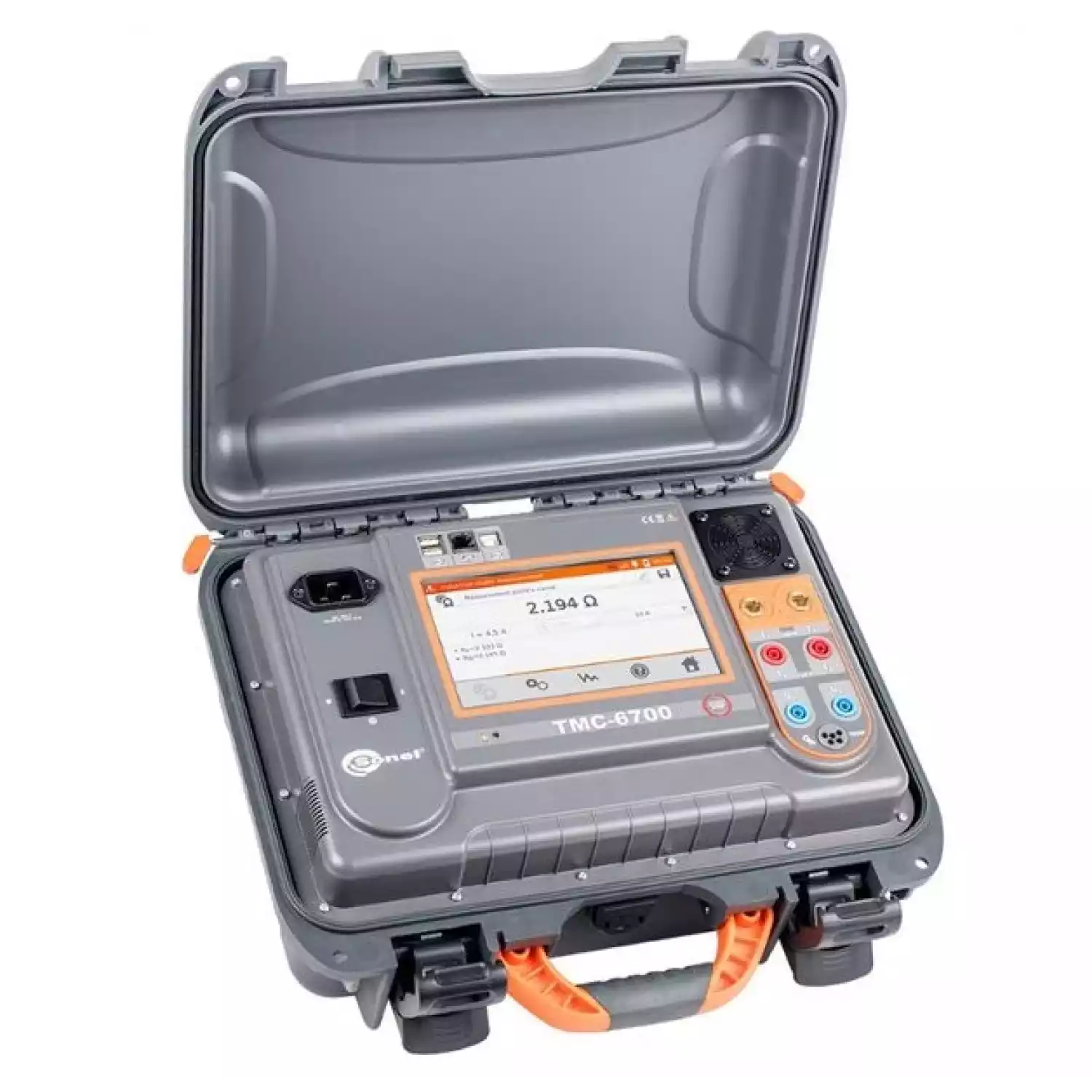

Микроомметр TMC-6700

Микроомметр TMC-6700

Микроомметр ТМС-6700 благодаря использованию специальных алгоритмов и измерительных функций, а также стабилизированному измерительному току до 200 А позволяют работать на электроустановках любой мощности.

Отличительные особенности:

Диапазон измерения сопротивления 0,1 мкОм…1999,9 Ом рабочим током 1 мА…200 А
Три режима измерения:измерение сопротивления контактных соединений с использованием токовых клещейФункция выбора измерения сопротивления с одно- или двухнаправленным протеканием тока
- автоматический режим
- измерение резистивных объектов
- измерение индуктивных объектов
Функция регистратора измерения с интервалом 1 сек…15 мин. длительностью до 30 мин.
Графический анализ измерения сопротивления R(t)
Автоматическое приведение измеренного сопротивления к температуре, при которой определялось базовое сопротивление
Функция измерения температуры объекта
Расчёт температуры обмоток электрооборудования, подвергшихся нагреву
Использование измерителя для установок с аморфным магнитопроводом
Функция энергосбережения
Широкий функционал работы с памятью прибора и интеграция данных в ПК
Работа измерителя как от электрической сети, так и от АКБ

Технические характеристики микроомметра TMC-6700:

Диапазон	Разрешение	Ток измерения	Основная погрешность*
0…999,9 мкОм	0,1 мкОм	100 A < >	± (0,2 % и.в. + 2 е.м.р)
0…999,9 мкОм	0,1 мкОм	50 A < >
1,0000…1,9999 мОм	0,0001 мОм	50 A < >
0…999,9 мкОм	0,1 мкОм	20 A < >
1,0000…3,9999 мОм	0,0001 мОм	20 A < >
0…999,9 мкОм	0,1 мкОм	10 A < >
1,0000…7,9999 мОм	0,0001 мОм	10 A < >
0…999,9 мкОм	0,1 мкОм	10 А (20 мВ)
1,0000…1,9999 мОм	0,0001 мОм	10 А (20 мВ)
2,000…19,999 мОм	0,001 мОм	10 А (200 мВ)
20,00…199,99 мОм	0,01 мОм	10 А/1 А (2 В/200 мВ)
200,0…999,9 мОм	0,1 мОм	1 А/0,1 А (2 В/200 мВ)
1,0000…1,9999 Ом	0,0001 Ом	1 А/0,1 А (2 В/200 мВ)
2,000…19,999 Ом	0,001 Ом	0,1 А (2 В)
20,00…199,99 Ом	0,01 Ом	10 мА (2 В)
200,0…1999,9 Ом	0,1 Ом	1 мА (2 В)

«и.в.» при определении основной погрешности, означает измеренная величина

«е.м.р.» означает - единица младшего разряда

Питание
Питание измерителя от АКБ	Аккумулятор Li-Ion 7,2 В / 8,8 Ач
Питание измерителя от сети:	187…264 В, 50 Гц, 16 А, 1200 Вт
Рабочая температура ЗУ	-20…50 °C
Время зарядки АКБ	около 3,5 часов
Условия окружающей среды и другие технические данные
Диапазон рабочих температур	-20…50 °C
Диапазон температур при хранении	-20…60 °C
Влажность	20…90 %
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP40 питание от сети или от АКБ IP67 с закрытым кейсом
Категория электробезопасности	КАТ II / 300 В
Температура при поверке	23 ± 2 °C
Влажность при поверке	40…60 %
Макс. сопротивление проводов для тока 10 А	250 мОм
Точность задания измерительного тока	± 10 %
Количество измерений током 10 А от АКБ	200-250
Время измерения сопротивления:
- резистивный тип объекта	7-15 сек.
- индуктивный тип объекта	≥ 10 сек.
Темп.коэффициент /°C	± 0,01 % и.в. ± 0,1 е.м.р.
Размеры	401 x 307 x 175 мм
Масса	8,7 кг
Дисплей	Графический TFT 800 х 480
Высота над уровнем моря	не более 2000 м
Интерфейс	USB, LAN
Класс защиты	Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Электромагнитная совместимость	ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)

Комплект поставки (стандартный):

Зажим «Крокодил» изолированный Кельвина К06 - 2 шт.
Зажим «Крокодил» изолированный черный K03 - 2 шт.
Кабель двухпроводный 3 м - 2 шт.
Кабель последовательного интерфейса USB
Кабель сетевой стандарта IEC С19
Кабель токовый 3 м 200 А чёрный I1
Кабель токовый 3 м 200 А чёрный I2
Провод измерительный 3 м с разъёмами «банан» 1 кВ голубой U1
Провод измерительный 3 м с разъёмами «банан» 1 кВ голубой U2
Температурный зонд ST-3
Футляр L12
