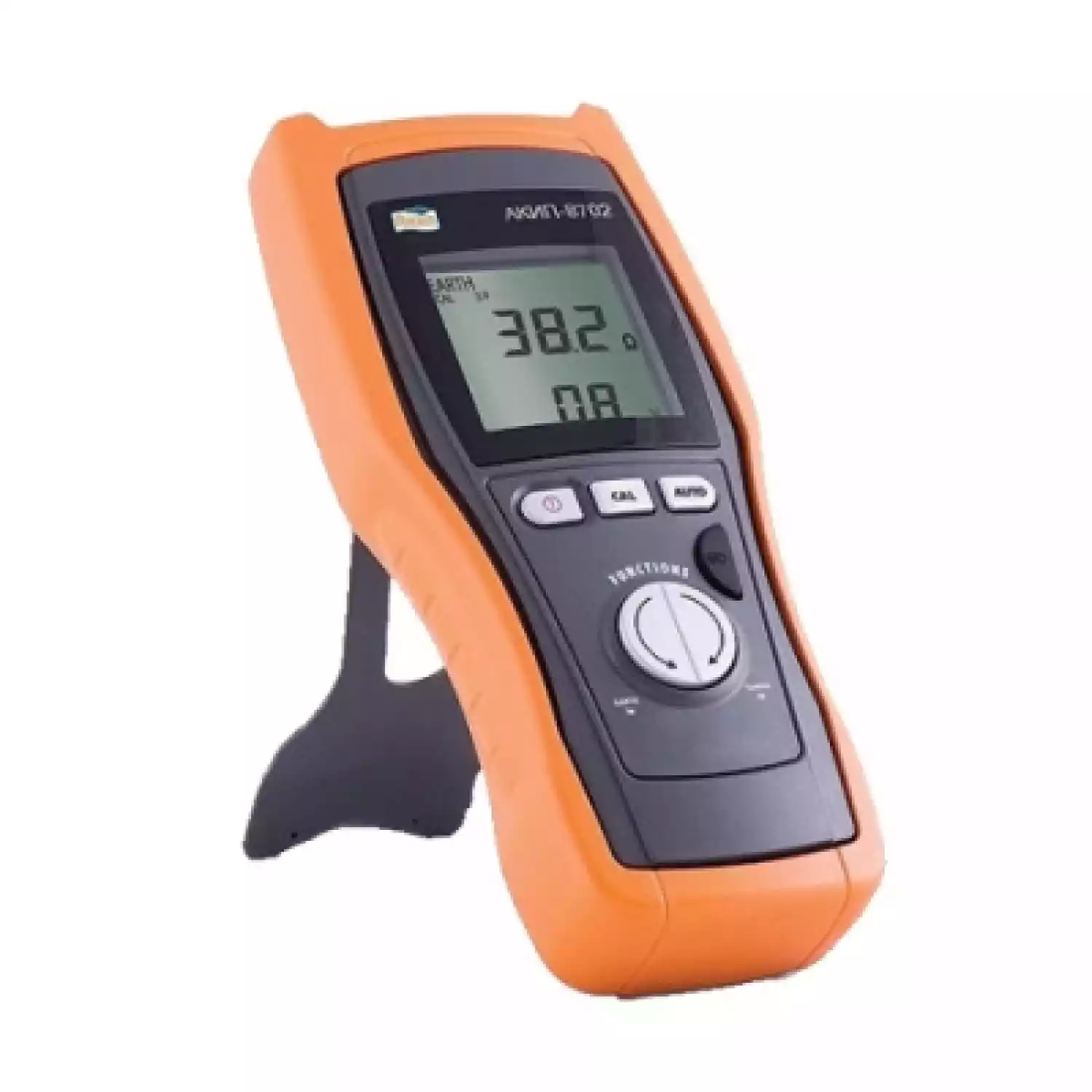

Измеритель сопротивления заземления (мегаомметр) АКИП 8702

Стоимость поверки - 5 500 руб.

Тип оборудования: Измеритель сопротивления заземления (мегаомметр)

Производитель: АКИП

Модель: АКИП 8702

Описание: Прибор для измерения сопротивления заземления

Гарантия на измеритель сопротивления заземления (мегаомметр) АКИП 8702: 12 мес.

Назначение прибора:

Измеритель сопротивления заземления (мегаомметр) АКИП 8702 - цифровой тестер заземления АКИП-8702 представляет собой микропроцессорный измеритель электрического сопротивления заземления. Данная модель схемотехнически воплощает современный подход к измерению заземления электрических сетей и электроустановок для анализа показателей безопасности. Прибор позволяет производить быстрое тестирование электрического сопротивления контура заземления переменным током при проверке нормированных параметров.

Прибор АКИП-8702 разработан таким образом, чтобы обеспечить наивысшую степень безопасности благодаря исполнению с двойной изоляцией корпуса и защитой входа от перегрузки по напряжению категории III.

Тестер заземления АКИП-8702 может быть использован для измерения заземления в электросооружениях (сетях) и энергообъектах с типом заземления TT, TN и IT (промышленного, бытового, медицинского, ветеринарного назначения). Предел безопасного напряжения прикосновения Uпр выбирается из двух значений: 50В (обычные условия), 25В - для помещений с повышенной опасностью, особо опасных и в наружных ЭУ. Защита от перегрузки категория III ~240В («фаза-земля»), максимальное напряжение между входными гнездами прибора ~415В. Прибор имеет функции калибровки сопротивления измерительных проводов и автоматической регулировки для подавления шумового напряжения (наведённого напряжения элетропомех).

Когда нет возможности заглубить в грунт дополнительные электроды для 3-х полюсного метода (например, в плотной исторической застройке) или когда третий защитный провод в электророзетке отсутствует (например, в старых зданиях), можно использовать упрощенный 2-х полюсный метод. Он является более безопасным и удобным, но при этом дающий дополнительную погрешность.

В качестве электрода можно использовать любой металлический элемент (сооружение, конструкцию) при условии, что его собственное сопротивление заземления незначительно и выполнено независимо от тестируемого сооружения заземления. В качестве вспомогательного электрода можно использовать водопроводный кран, металлический столб освещения или любую металлическую деталь, заглублённую в землю.

В электросетях с типом заземления TT возможно использовать для подключения нейтральный проводник непосредственно на электророзетке или в распредшкафу в качестве вспомогательного электрода заземления при выполнении измерений в 2-х полюсным режиме (EARTH 2W).

Особенности мегаомметра АКИП 8702:

Измерение электрического сопротивления 0,01 Ом…49,9 кОм

Режимы подключения: по 2-х/ 3-х проводной схеме

Базовая погрешность измерений: ± 3,0 %

Встроенный вольтметр 0,1 В…299 В

Режим калибровки сопротивления измерительных проводов

Автоматическая регулировка и подавление шумового напряжения (наведённого напряжения элетропомех)

Исполнение с двойной изоляцией корпуса (класс 2)

Батарейное питание, автовыключение питания

ЖК-дисплей, автоудержание показаний

Широкое меню контекстных подсказок

Технические характеристики мегаомметра АКИП 8702:

Измерение сопротивления заземления
Диапазон измерений (автовыбор)	0,8…19,99 Ом	20..199,9 Ом	0,2…1,999 кОм	2,0…19,99 кОм	20…49,9 кОм
Разрешение	0,01 Ом	0,1 Ом	1 Ом	0,01 кОм	0,1 кОм
Тестовый сигнал	110 Гц (синусоид.)
Тестовый ток / напряжение	до 12 мА / до 25 В скз
Погрешность изм. (помехи ≤ 3В скз)	± (2,0 % +3 ед.сч.)				± (3,0 % +3 ед.сч.)
Погрешность изм. (≤ 3 В скз помехи ≤ 6 В скз)	± (4,0 % +3 ед.сч.)				± (6,0 % +3 ед.сч.)
Схема измерения	2-х, 3-х проводная
Измерение напряжения помех (наведенное)
Диапазон измерений	0,1 В …99,9 В/ 100 В…299 В
Разрешение	0,1В/ 1 В
Погрешность	± (2,0 % + 2 ед.сч.)
Общие данные
Дисплей	ЖК-индикатор 55 мм х 55 мм
Условия эксплуатации	0 °С … 40 °С, отн. влажность < >
Напряжение питания	1,5 В х 6 (тип АА) или перезаряжаемые 1,2 В х 6шт
Ресурс батарей	500 тестов
Автовыключение	5 мин
Исполнение	МЭК 61010, CAT III ~240В ("Ф-З")/ ~ 415 В (между любыми входами прибора)
Габаритные размеры	240 х 100 х 45 мм
Масса	0,63 кг

Комплект поставки: Измеритель АКИП-8702, чехол, 2 штыря заземления + 4 провода на бухтах (2х6 м; 15 м; 30 м) + 3 зажима-"крокодил", транспортная сумка (1 шт.), руководство по эксплуатации.
