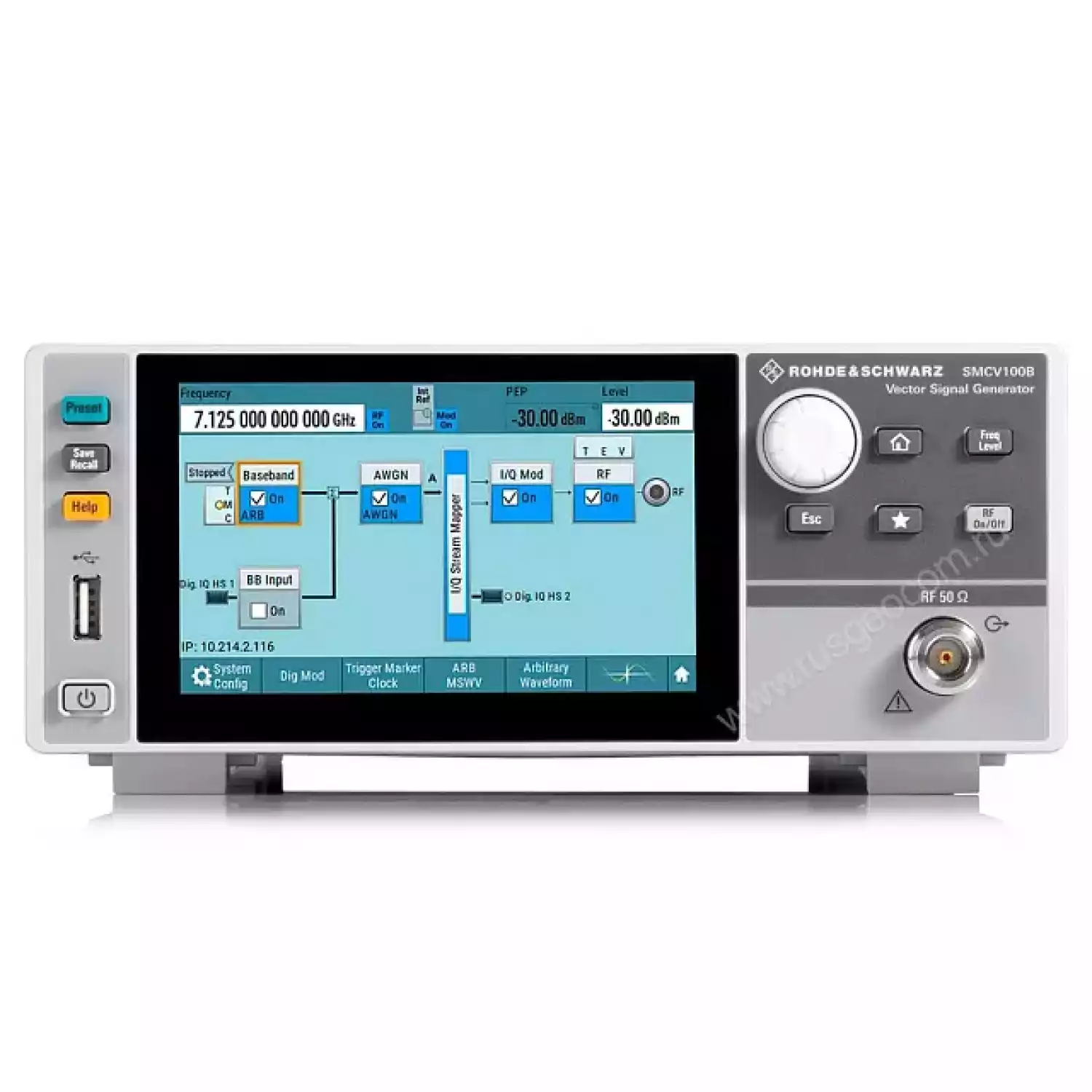

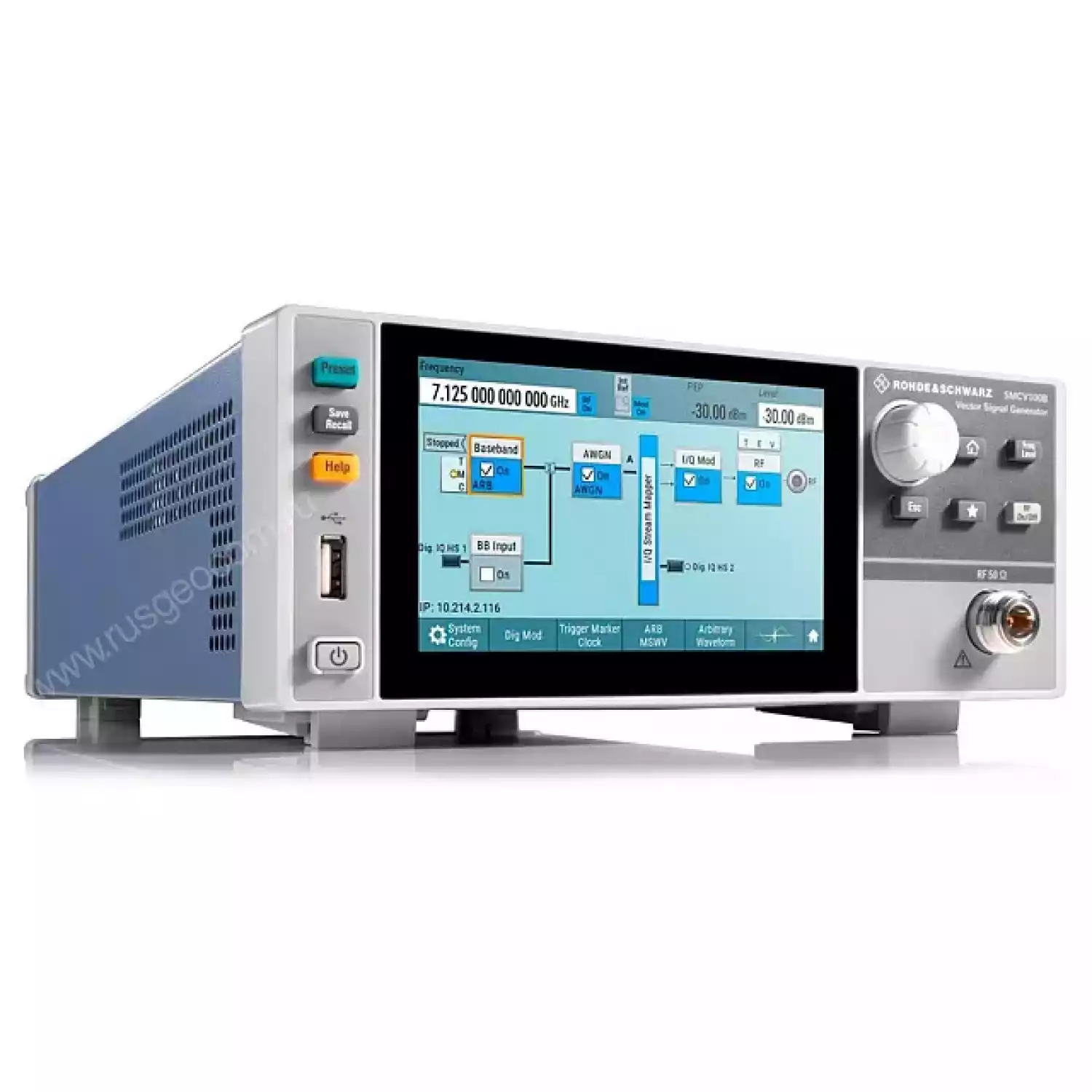

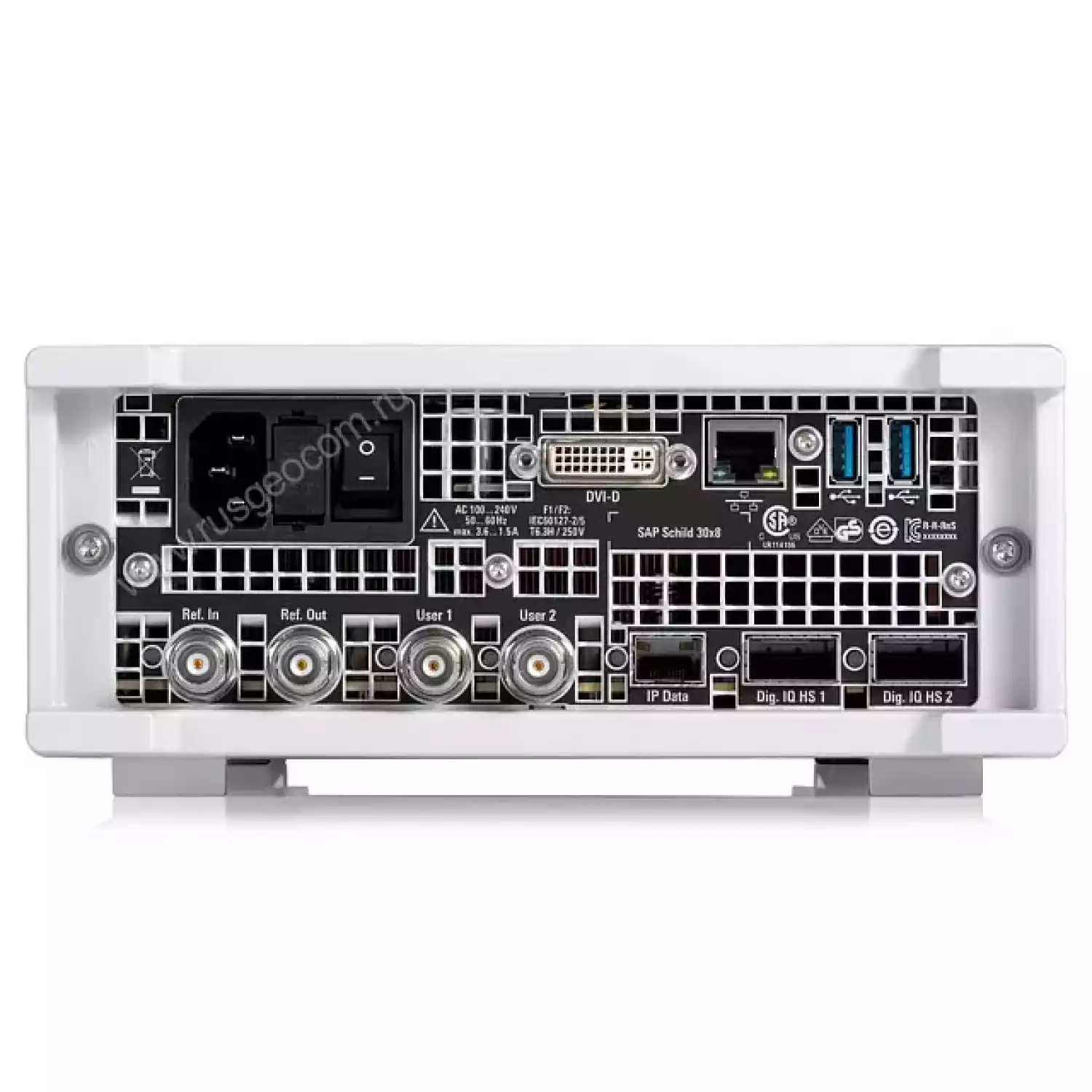

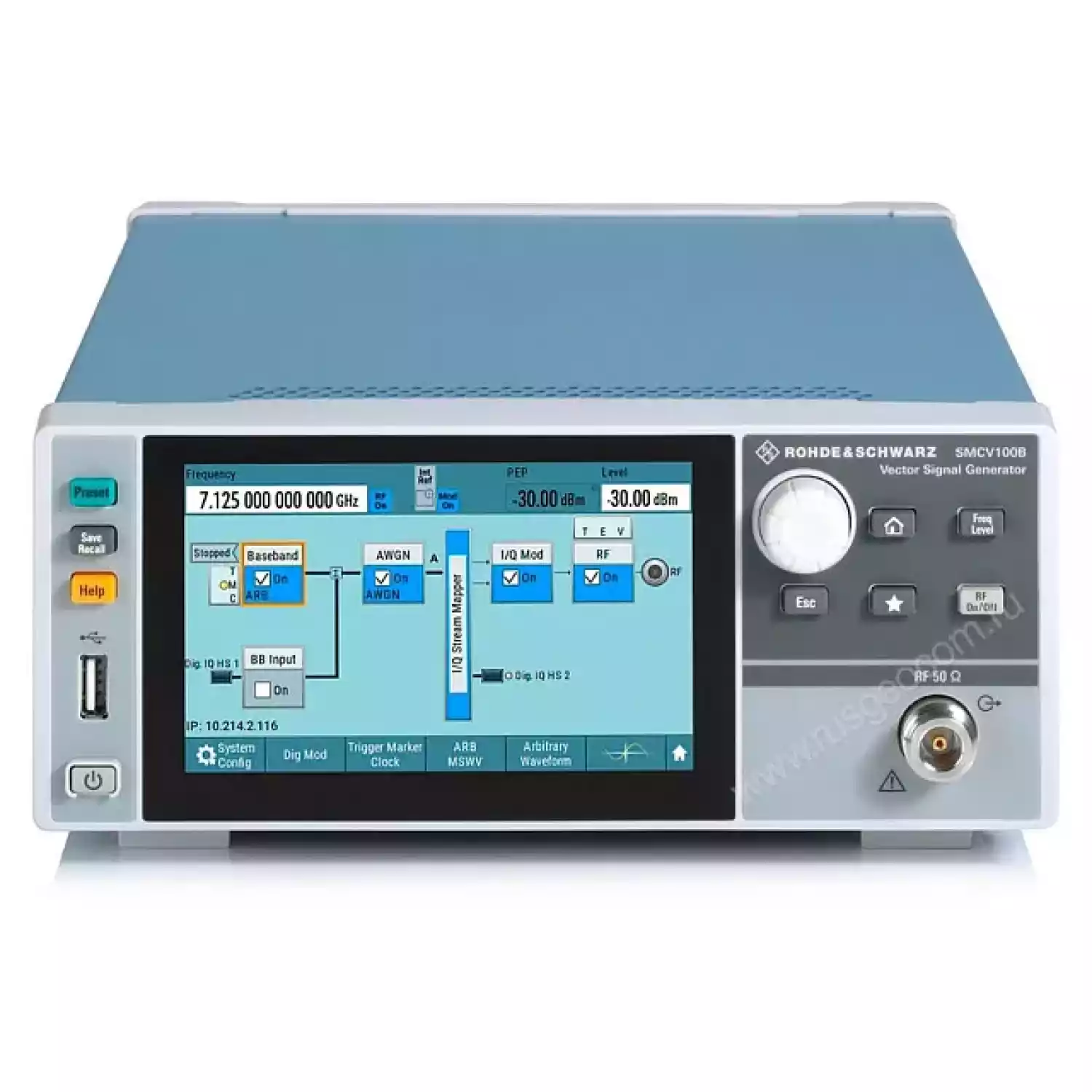

Векторный генератор сигналов Rohde & Schwarz SMCV100B — это гибкая расширяемая платформа, которая отлично подходит для решения образовательных, производственных и лабораторных задач. Устройство поддерживает множество стандартов, используемых в автомобильном, навигационном (в т.ч. GNSS) и вещательном оборудовании, а также в беспроводных системах передачи данных.
Один из главных плюсов Rohde & Schwarz SMCV100B - быстра безразборная модернизация программными ключами. Эта функция позволяет всегда иметь при себе решение, готовое к выполнению новых задач, что дает возможность сэкономить место на столе/стойке и средства на приобретение дополнительного оборудования. К таким опциям можно отнести расширение частотного диапазона, увеличение выходной мощности, снижение фазового шума, варианты модуляции и формирования сигналов, поддержку различных стандартов вещания и др.
В то же время доступны аппаратные апгрейды — комплекты для монтажа в стойку, адаптеры, кабели и трансиверы.
| Диапазон частот | ||
|---|---|---|
| с опцией R & S®SMCVB-B103 (обязательно) от 4 кГц до 3 ГГц | от 4 кГц до 3 ГГц | |
| с опцией с R&S®SMCVB-B103 и R&S®SMCVB-KB106 | от 4 кГц до 3 ГГц | |
| R&S®SMCVB-B103, R&S®SMCVB-KB106 и опции R&S®SMCVB-KB107 | от 4 кГц до 7,125 ГГц | |
| Указанный диапазон уровней (пиковая мощность огибающей (PEP) | ||
| R&S®SMCVB-B103/-KB106/-KB107 | standard | |
| 4 kHz < f ≤ 10 MHz | –110 dBm to +15 dBm | |
| 10 MHz < f ≤ 6 GHz | –127 dBm to +15 dBm | |
| 6 GHz < f ≤ 7.125 GHz | –127 dBm to +15 dBm | |
| with R&S®SMCVB-K31 option | 4 kHz < f ≤ 10 MHz | –110 dBm to +20 dBm |
| 10 MHz < f ≤ 6 GHz | –127 dBm to +20 dBm | |
| 6 GHz < f ≤ 7.125 GHz | –127 dBm to +18 dBm | |
| Спектральная чистота | ||
| SSB phase noise | standard, without R&S®SMCVB-K709 option | carrier offset = 20 kHz, measurement bandwidth 1 Hz, level = +10 dBm |
| f = 100 MHz | < –110 dBc | |
| f = 1 GHz | < –100 dBc | |
| f = 2 GHz | < –100 dBc | |
| f = 2.5 GHz | < –100 dBc | |
| 2.5 GHz < | f ≤ 7.125 GHz < –95 dBc | |
| Гармоники | CW, I/Q mode (full-scale internal single carrier signal), level ≤ 13 dBm | |
| 1 MHz < f ≤ 6 GHz | 1 MHz < f ≤ 6 GHz | |
| Негармоники | CW, level > CW, уровень> +10 дБм, отстройка> 10 кГц от несущей и вне спектра модуляции, внутренняя опорная частота | |
| f ≤ 2.5 GHz | < –55 dBc, –60 dBc (typ.) | |
| 2.5 GHz < f ≤ 7.125 GHz | < –55 dBc, –70 dBc (typ.) | |
| Аналоговая модуляция (поддерживаемые режимы аналоговой модуляции) | ||
| with R&S®SMCVB-K197 | AM/FM/φM | |
| with R&S®SMCVB-K198 | PM | |
| I / Q модуляция | ||
| Полоса частот модуляции RF | стандартная | 60 MHz |
| R&S®SMCVB-K521 | 120 MHz | |
| R&S®SMCVB-K522 | 160 MHz | |
| R&S®SMCVB-K523 | 240 MHz | |
| Источники модулирующего сигнала | ||
| Генератор сигналов ARB | стандартная | от 1 до 64 млн отсчетов |
| with R&S®SMCVB-K511 option | от 1 до 512 млн отсчетов | |
| with R&S®SMCVB-K512 option | 1 sample to 1 Gsample | |
| TS player | ||
| формат файла | TRP, BIN, ETI, T2MI | |
| Стандарты вещания | ||
| варианты описаны в трансляции (Паспорт стандартов (PD 3608.3990.22)) | AM, FM RDS/RDBS/DARC, DAB/DAB+, DRM, ATSC 3.0, ATSC-M/H, ATSC/8VSB, DTMB, DVB-T2, DVB-T/H, ISDB-T EEW, ISDB-TSB , DVB-S, DVB-S2, DVB-S2X | |
| Цифровые стандарты | ||
| параметры описаны в цифровом паспорте (PD 5213.9434.22) | 5G NR, cellular IoT, LTE Release 8-14, 3GPP FDD HSPA/HSPA+, GSM, WLAN IEEE802.11a/b/g/n/j/p/ac/ax, AWGN and furthers | |
| GNSS | ||
| параметры описаны в GNSS и паспорте авионики (PD 3607.6896.22) | GPS, Galileo, GLONASS, BeiDou | |
| Генератор шума | ||
| AWGN with R&S®SMCVB-K62 | –50 dB to +65 dB | |
| пропускная способность системы в зависимости от опции | 60 MHz, 120 MHz, 160 MHz, 240 MHz | |
| Питание | ||
| номинальное напряжение | 100 V to 240 V AC (± 10%) | |
| номинальная частота | 50 Hz to 60 Hz (± 5%) | |
| номинальный ток | 3.6 A to 1.5 A | |
| номинальная мощность | 110 W (measured) | |
| ожидание | < 2 W | |
| Размер | ||
| W × H × D | 222 x 97 x 366 мм (8.74 in × 3.82 in × 14.41 in), 1/2 19", 2 HU | |
| Вес | ||
| 4.7 кг (10.36 lb) | ||
