MPI-525 Измеритель параметров электробезопасности электроустановок
Артикул: 15077

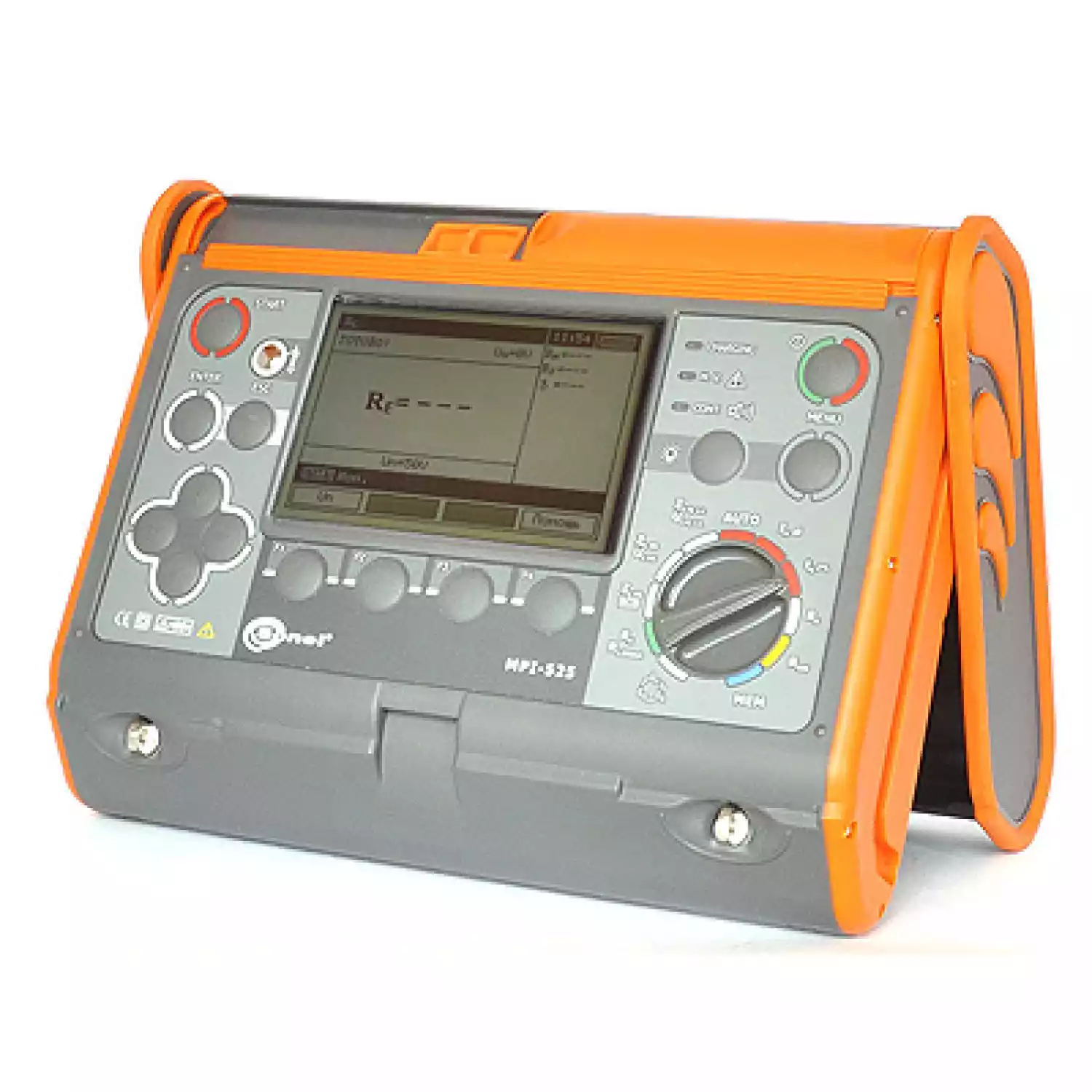

MPI-525 Измеритель параметров электробезопасности электроустановок - 1

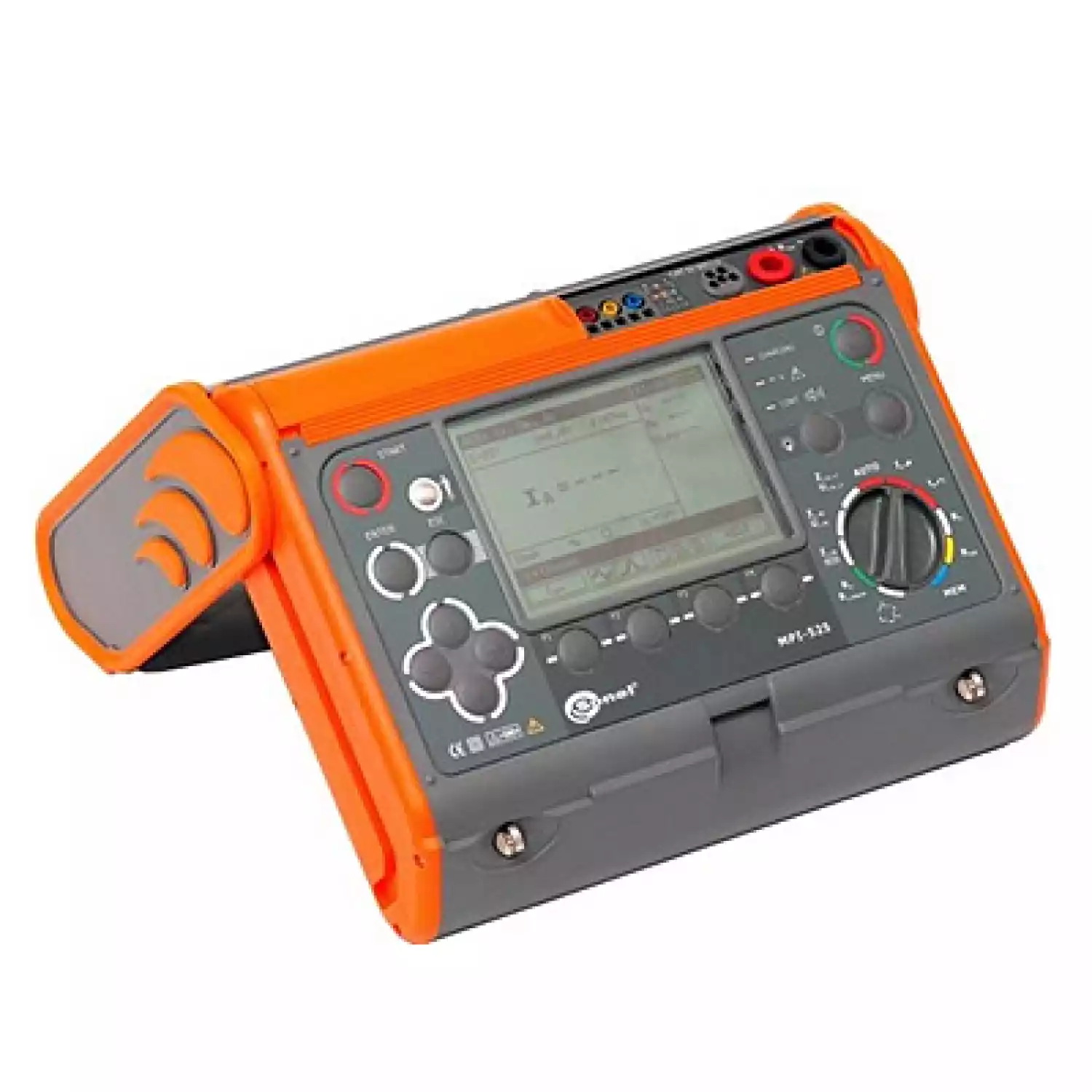

MPI-525 Измеритель параметров электробезопасности электроустановок - 2

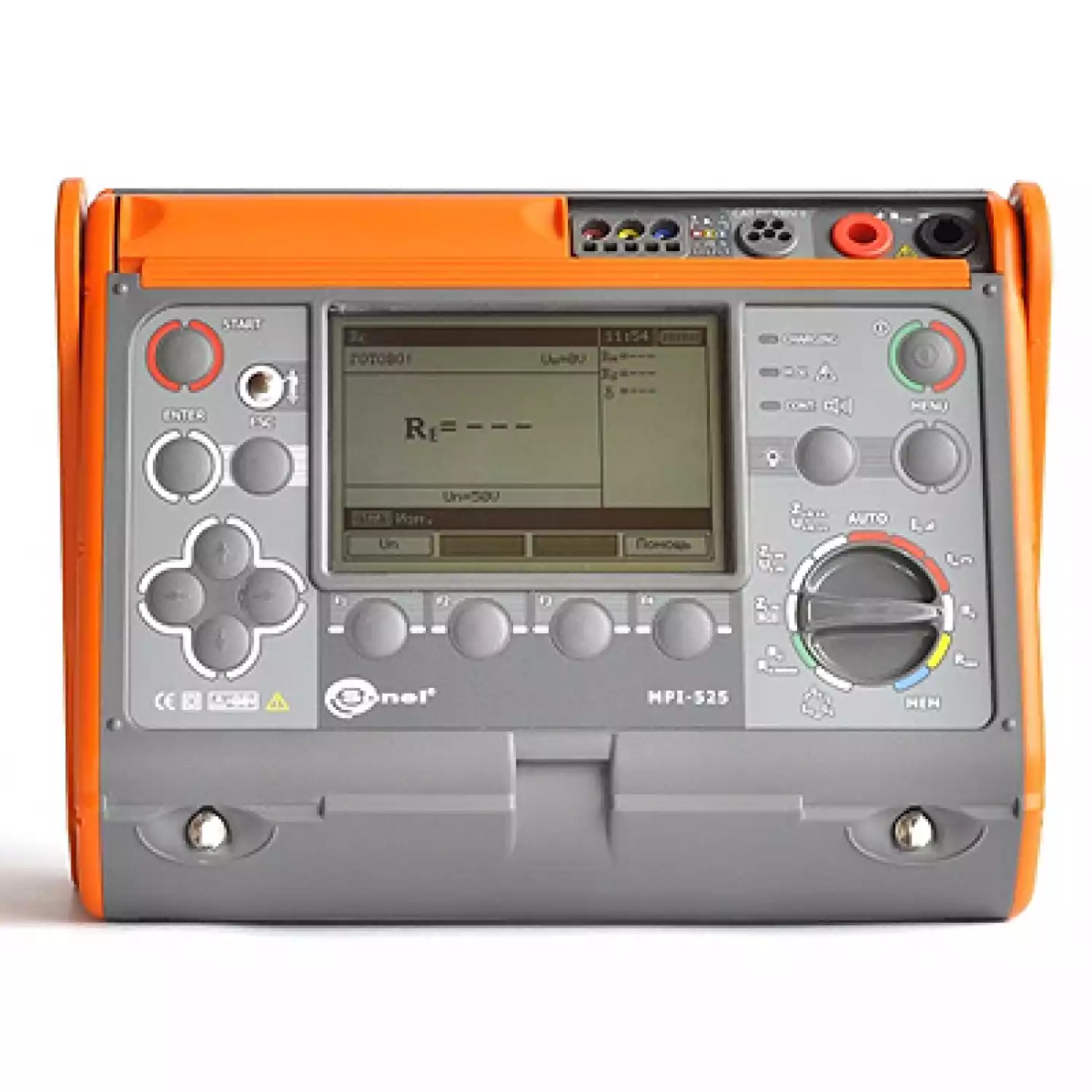

MPI-525 Измеритель параметров электробезопасности электроустановок - 3

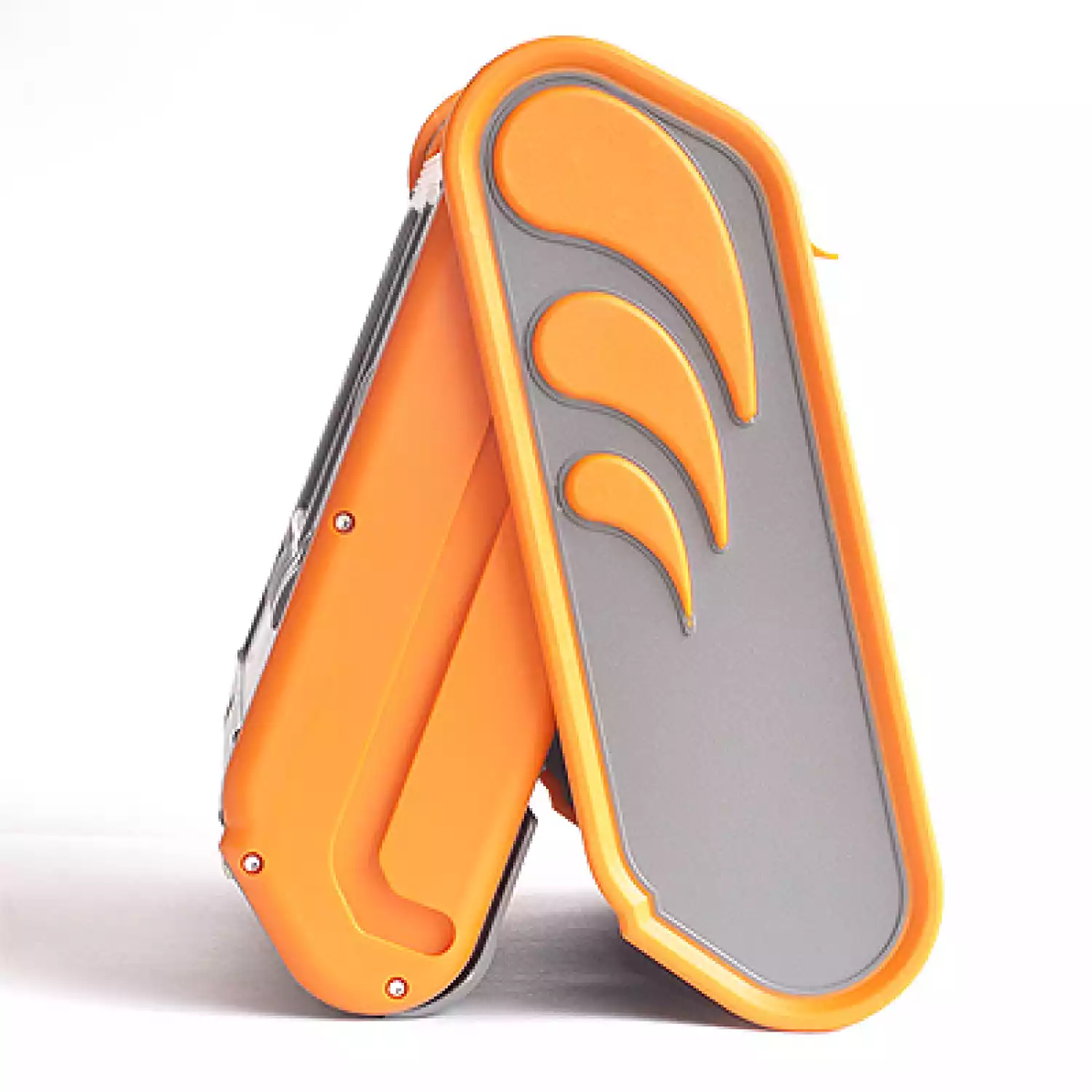

MPI-525 Измеритель параметров электробезопасности электроустановок - 4
MPI-525 Измеритель параметров электробезопасности электроустановок купить в Москве
MPI-525 Измеритель параметров электробезопасности электроустановок купить в Москве
MPI-525 Измеритель параметров электробезопасности электроустановок купить в Москве
MPI-525 Измеритель параметров электробезопасности электроустановок купить в Москве

MPI-525 Измеритель параметров электробезопасности электроустановок

Артикул: 15077
Подробнее
MPI-525 Измеритель параметров электробезопасности электроустановок Sonel
Все товары Sonel
Под заказ
Срок поставки от 7 дней
310 680 руб.
В избранное Из избранного
Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку



Измеритель параметров электробезопасности электроустановок MPI-525



Гарантия на прибор MPI-525: 36 месяцев
Номер в Госреестре: 44170-10
Класс защиты: IV 300В (III 600В) согласно PN-EN 61010-1
Температурный диапазон: 0 ... +50 °С
Габариты ШxВxГ: 288x223x75
Масса: около 2,2 кг



Назначение измерителя параметров электробезопасности электроустановок MPI-525:

Измерители MPI-525 применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.



Измеритель параметров электробезопасности электроустановок MPI-525 предназначен для измерения:
  • действующего значения фазного и междуфазного напряжения переменного тока;
  • частоты переменного тока
  • полного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник» без отключения источника питания;
  • полного сопротивления цепи «фаза - защитный проводник» без отключения источника питания и срабатывания УЗО;
  • силы тока отключения устройства защитного отключения (далее - УЗО) для синусоидального дифференциального тока;
  • силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
  • силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
  • силы тока отключения УЗО для дифференциального постоянного тока;
  • времени отключения сети при срабатывании УЗО;
  • сопротивления защитного заземления;
  • напряжения прикосновения относительно номинального дифференциального тока;
  • напряжения переменного тока помех;
  • сопротивления заземляющего устройства по 3-х полюсному методу;
  • сопротивления защитных проводников;
  • электрического сопротивления малым током;
  • сопротивления электроизоляции.



Области применения прибора MPI-525:

  • Вычисление активного и реактивного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник»;
  • Вычисление силы тока цепи «фаза-нуль», «фаза - фаза», «фаза - защитный проводник».
  • Контроль целостности (наличия) нулевого и защитного проводников (до начала измерений).
  • Проверка последовательности чередования фаз и перекоса фаз по напряжению.



Основные технические характеристики измерителя MPI-525

«е.м.р.» - единица младшего разряда



Измерение действующего значения напряжения переменного тока

Диапазон Разрешение Погрешность основная
0...299,9 В 0,1 В ± (2 %U + 6 е.м.р.)
300...500 В 1 В ± (2 %U + 2 е.м.р.)
  • Диапазон частоты 45...65 Гц



Измерение частоты

Диапазон Разрешение Погрешность основная
45,0...65,0 Гц 0,1 Гц ± (0,1% f + 1 е.м.р.)
  • Диапазон напряжения: 50...500В



Измерение переменного тока (True RMS)

Диапазон Разрешение Погрешность основная *)
0,0...99,9 мА 0,1 мА ± (5% I + 3 е.м.р.)
100...999 мА 1 мА ± (5% I +5 е.м.р.)
1,00...9,99 A 0,01 A
10,0...99,9 A 0,1 A
100...400 A 1 A
  • Номинальная частота сети fn: 50Гц, 60 Гц
    *) - Погрешность клещей учитывается отдельно



Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L

Измерение полного сопротивления петли Zs
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м)

Диапазон Разрешение Погрешность основная
0...19,99 Ом 0,01 Ом ± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом 0,1 Ом
200...1999 Ом 1 Ом
  • Номинальное напряжение работы UnL-N / UnL-L:110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В;
  • Рабочий диапазон напряжений: 95 ... 270 В (для ZL-PE и ZL-n) или 95 ... 440 В (для ZL-L )
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45 ... 65 Гц;
  • Максимальный ток (для 415 В): 41,5 А (10 мс);



Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs

Диапазон Разрешение Погрешность основная
0...19,99 Ом 0,01 Ом ± (5% Zs + 5 е.м.р.) от Zs
  • Расчет и отображение для Zs< />



Измерение ожидаемого тока короткого замыкания I k

Диапазон Разрешение Основная погрешность
0,058...1,999 A 0,001 A Определяется по основной погрешности полного
сопротивления петли короткого замыкания
2,00...19,99 A 0,01 A
20,0...199,9 A 0,1 A
200...1999 A 1 A
2,00...19,99 кA 0,01 кA
20,0...40,0 кA 0,1 кA



Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)

Измерение сопротивления петли короткого замыкания Zs
Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м)

Диапазон отображения Разрешение Основная погрешность
0...19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
20,0...199,9 Ом 0,1 Ом ± (6% Zs+ 5 е.м.р.)
200...1999 Ом 1 Ом
  • Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
  • Номинальное рабочее напряжение Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
  • Рабочий диапазон напряжений: 95...270 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45...65 Гц;
  • Контроль правильности соединения зажима PE при помощи электрода касания.



Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs

Диапазон отображения Разрешение Основная погрешность
0..19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
  • Расчет и отображение для величины Zs< />



Показания тока короткого замыкания Iк

Диапазон отображения Разрешение Основная погрешность
0,058...1,999 A 0,001 A Определяется по основной погрешности полного
сопротивления петли короткого замыкания
2,00...19,99 A 0,01 A
20,0...199,9 A 0,1 A
200...1999 A 1 A
2,00...19,99 кA 0,01 кA
20,0...40,0 кA 0,1 кA


Измерение параметров отключения УЗО

  • Номинальное напряжение работы Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
  • Рабочий диапазон напряжений: 95...270 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45...65 Гц.



Измерение времени отключения tA УЗО

Тип выключателя Установка кратности Диапазон измерения Разрешение Основная погрешность
Общего типа 0,5 IΔn 0..300 мс 1 мс ± (2% tA+ 2 е.м.р.)*
1 IΔn
2 IΔn 0...150 мс
5 IΔn 0...40 мс
Селективный 0,5 IΔn 0..500 мс
1 IΔn
2 IΔn 0...200 мс
5 IΔn 0...150 мс


* - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)



Измерение сопротивления защитного заземления RE

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мА 0,01 кОм ..5,00 кОм 0,01 кОм 4 мА 0...+10% RE ± 8 е.м.р.
30 мA 0,01 кОм ..1,66 кОм 12 мА 0...+10% RE ± 5 е.м.р.
100 мA 1 Ом..500 Ом 1 Ом 40 мA 0...+5% RE ± 5 е.м.р.
300 мA 1 Ом..166 Ом 120 мA
500 мA 1 Ом..100 Ом 200 мA
1000 мA 1 Ом..50 Ом 400 мA




Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току

Диапазон Разрешение Номинальный ток Основная погрешность
0..9,9 В 0,1 В 0,4*IΔn 0..10% UB ± 5 е.м.р.
10..99,9 В 0..15% UB




Измерение тока отключения IA для синусоидального дифференциального тока

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 3,3..10,0 мA 0,1 мA 0,3 × IΔn..1,0 × IΔn ± 5% IΔn
30 мA 9,0..30,0 мA
100 мA 33..100 мA 1 мA
300 мA 90..300 мA
500 мA 150..500 мA
1000 мA 330..1000 мA
  • Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
  • Время протекания тока измерения ............................... макс. 3200 мс.



Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 4,0..20,0 мA 0,1 мA 0,35 × IΔn..2,0 × IΔn ± 10 % IΔn
30 мA 12,0..30,0 мA 0,35 × IΔn..1,4 × IΔn ±10 % IΔn
100 мA 40..140 мA 1 мA
300 мA 120..420 мA
500 мA 200..700 мA
  • Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
  • Время протекания тока измерения ................................ макс. 3200 мс.



Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 4,0..20,0 мA 0,1 мA 0,2 × IΔn..2,0 × IΔn ± 10 % IΔn
30 мA 12..60 мA 1 мA
100 мA 40..200 мA
300 мA 120..600 мA
500 мA 200..1000 мA
  • Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
  • Время протекания тока измерения ...................................... макс. 5040 мс



Измерение сопротивления заземляющего устройства ( RE)
Измерение согласно PN-EN 61557-5: 0,5 Ом...1,99 кОм (для измерительного напряжения 50 В), 0,56 Ом...1,99 кОм (для измерительного напряжения 25 В)

Диапазон Разрешение Основная погрешность
0,00...9,99 Ом 0,01 Ом ± (2% RE+ 4 е.м.р.)
10,0...99,9 Ом 0,1 Ом ± (2% RE+ 3 е.м.р.)
100...999 Ом 1 Ом
1,0...1,99 кОм 0,01 кОм
  • Измерительное напряжение: 25 В или 50 В RMS;
  • Измерительный ток: 20 мA, синусоидальный RMS 125 Гц (для fn=50 Гц) и 150 Гц (для fn=60 Гц);
  • Блокирование измерения при напряжении помех UN>24 В
  • Максимальное напряжение помех (измерение) UNmax=100 В
  • Максимальное сопротивление вспомогательных зондов: 50 кОм



Измерение сопротивления вспомогательных зондов RH, RS

Диапазон Разрешение Основная погрешность
000...999 Ом 1 Ом ± (5% (RS+RE+RH) + 3 е.м.р.)
1,00...9,99 кОм 0,01 кОм
10,0...50,0 кОм 0,1 кОм


Измерение напряжения помех
Внутреннее сопротивление: около 100 кОм

Диапазон отображения Разрешение Основная погрешность
0..100 В 1 В ± (2% U + 3 е.м.р.)



Измерение переходных сопротивлений контактов и проводников током ± 200 мA
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом

Диапазон Разрешение Основная погрешность
0,00...19,99 Ом 0,01 Ом ± (2% R + 3 е.м.р.)
20,0...199,9 Ом 0,1 Ом
200...400 Ом 1 Ом
  • Напряжение на открытых зажимах: 4...9 В;
  • Исходящий ток при R < >
  • Компенсация сопротивления измерительных проаодников;
  • Измерение двунаправленным током.



Измерение активного сопротивления малым током

Диапазон Разрешение Основная погрешность
0,00...199,9 Ом 0,1 Ом ± (3% R + 3 е.м.р.)
200...2000 Ом 1 Ом
  • Напряжение на открытых зажимах: 4...9 В;
  • Исходящий ток < >
  • Звуковой сигнал для измеряемого сопротивления < >
  • Компенсация сопротивления измерительных проводов.



Измерение сопротивления изоляции
Диапазон измерения согласно PN-EN 61557-2:
- для UN = 50 В: 50 кОм...250 МОм
- для UN = 100 В: 100 кОм...500 МОм
- для UN = 250 В: 250 кОм...1 ГОм
- для UN = 500 В: 500 кОм...2 ГОм
- для UN = 1000 В: 1 МОм...3 ГОм
- для UN = 2500 В: 2,5 МОм...9,99 ГОм

Диапазон отображения для Un= 50В Разрешение Основная погрешность
0...1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
2,00...19,99 MОм 0,01 MОм
20,0...199,9 MОм 0,1 MОм
200...250 MОм 1 MОм



Диапазон отображения для Un= 100В Разрешение Основная погрешность
0...1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
2,00...19,99 MОм 0,01 MОм
20,0...199,9 MОм 0,1 MОм
200...999 MОм 1 MОм



Диапазон отображения для Un= 250В Разрешение Основная погрешность
0...1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
2,00...19,99 MОм 0,01 MОм
20,0...199,9 MОм 0,1 MОм
200...250 MОм 1 MОм



Диапазон отображения для Un= 500В Разрешение Основная погрешность
0...1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
2,00...19,99 MОм 0,01 MОм
20,0...199,9 MОм 0,1 MОм
200...999 MОм 1 MОм
1,00...2,00 ГОм 0,01 ГОм ± (4% RISO+ 6 е.м.р.)



Диапазон отображения для Un= 1000В Разрешение Основная погрешность
0...1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
2,00...19,99 MОм 0,01 MОм
20,0...199,9 MОм 0,1 MОм
200...999 MОм 1 MОм
1,00...3,00 ГОм 0,01 ГОм ± (4% RISO+ 6 е.м.р.)



Диапазон отображения для Un= 2500В Разрешение Основная погрешность
0...1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
2,00...19,99 MОм 0,01 MОм
20,0...199,9 MОм 0,1 MОм
200...999 MОм 1 MОм
1,00...9,99 ГОм 0,01 ГОм ± (4% RISO+ 6 е.м.р.)
  • Напряжения измерения: 50 В, 100 В, 250 В, 500, 1000 В, 2500 В;
  • Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
  • Обнаружение опасного напряжения перед началом измерения;
  • Разряд емкости измеряемого объекта;
  • Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
  • Измерение напряжения на разъемах +RISO, -RISO в диапазоне: 0..440 В;
  • Измерительный ток <2 />



Последовательность фаз

  • Указания последовательности фаз: прямая, обратная;
  • Диапазон напряжений сети UL-L: 95...500 В (45...65 Гц);
  • Отображение величины межфазных напряжений.
    Дополнительные технические характеристики
    Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности IV 300 В (III 600V) согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP54
    Питание измерителя пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт)
    Температура хранения -20...+70°C
    Температура рабочая 0...+50°C
    Время до самовыключения 120 секунд
    Количество измерений Z, RE или RCD (для щелочных батареек) >3000 (2 измерения / минуту)
    Количество измерений RISO или RCONT (для щелочных батареек) >2000
    Память результатов измерения 990 ячеек, 57500 результатов
    Интерфейс USB



Стандартный комплект поставки прибора MPI-525:

  Индекс
Провод измерительный 50 м на катушке с разъемами «банан» желтый WAPRZ050YEBBSZ
Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный WAPRZ1X8REBB
Зонд острый с разъемом «банан» желтый WASONYEOGB1
Комплект ремней «Свободные руки» WAPOZSZEKPL
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 WAZASZ7
Зажим «Крокодил» изолированный красный K02 WAKRORE20K02
Кабель сетевой WAPRZLAD230
Зажим «Крокодил» изолированный красный К05 5kV WAKRORE20K05
Зонд острый с разъемом «банан» красный WASONREOGB1
Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» WAADAWS03
Зонд острый с разъемом «банан» голубой WASONBUOGB1
Кабель последовательного интерфейса USB WAPRZUSB
Зонд измерительный для забивки в грунт 30 см WASONG30
Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный WAPRZ1X8BLBB
Зажим «Крокодил» изолированный жёлтый K02 WAKRPYE20K02
Провод измерительный 25 м на катушке с разъемами «банан» красный WAPRZ025REBBSZ
Провод измерительный 1,2 м с разъемами «банан» голубой WAPRZ1X2BUBB
Адаптер автомобильный (12В) WAPRZLAD12SAM
Провод измерительный 1,2 м с разъемами «банан» красный WAPRZ1X2REBB
Футляр L2 WAFUTL2
Провод измерительный 1,2 м с разъемами «банан» желтый WAPRZ1X2YEBB
Зажим «Крокодил» изолированный черный K04 5 кВ WAKROBL20K04
Аккумуляторная батарея NiMH SONEL-07 4,8V WAAKU07
Подробнее

Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.

Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.

Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.

Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.

Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.

Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.

Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.

Вместе с продукцией вы получаете:

  • оригинал выставленного счёта;
  • товарную накладную;
  • счёт-фактуру.

Также к товару прилагаются официальные документы − инструкция, гарантийный талон, свидетельство о калибровке или поверке, если эти процедуры проводились. Узнать больше можно, позвонив нам по номеру +7 (800) 500-59-46.

В связи с большими колебаниями курсов валют цены на сайте могут быть не актуальными.
Уточнить цены можно по телефону +7 (495) 120-07-46 или по эл. почте info@a3-eng.com.
У Вас остались вопросы?

Получите бесплатную консультацию у наших менеджеров,
или заполните форму обратной связи!

Нажимая кнопку отправить вы даете согласие на обработку персональных данных
C этим товаром смотрят
Мы в соцсетях:
WhatsApp
Возникли вопросы?
Звоните с 900 до 1800, понедельник-пятница
+7 (800) 500-59-46
+7 (495) 120-07-46
Яндекс.Метрика
А3 Инжиниринг
Нагорный проезд д.7 стр. 1 117105 Москва,
Телефон:+7 (800) 500-59-46 Электронная почта: info@a3-eng.com
© 2024 А3 Инжиниринг Обращаем Ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями статьи 437 (2) Гражданского кодекса Российской Федерации.
Разработка сайтов: WOW Studio
